Глава VII
РЕМОНТ ТОПОЧНЫХ УСТРОЙСТВ И ГАРНИТУРЫ
- Устройство и ремонт горелок и форсунок
Устройство горелок.
Топочные устройства парогенераторов электростанций для сжигания угольной пыли, газа и мазута довольно просты по конструкции и представляют прямоугольную камеру с горелками. Топливо, проходя через горелки, распиливается воздухом, смешивается с ним и сгорает на выходе из горелки в топочном объеме.
Еще более проста конструкция топочного устройства для сжигания торфа или угля, размолотых в молотковой (шахтной) мельнице. Это устройство также представляет прямоугольную камеру с амбразурой для выхода топлива из шахты в топочное пространство. На выходе из амбразуры топливо поджигается факелом муфельной (вспомогательной) горелки и сгорает в камере.

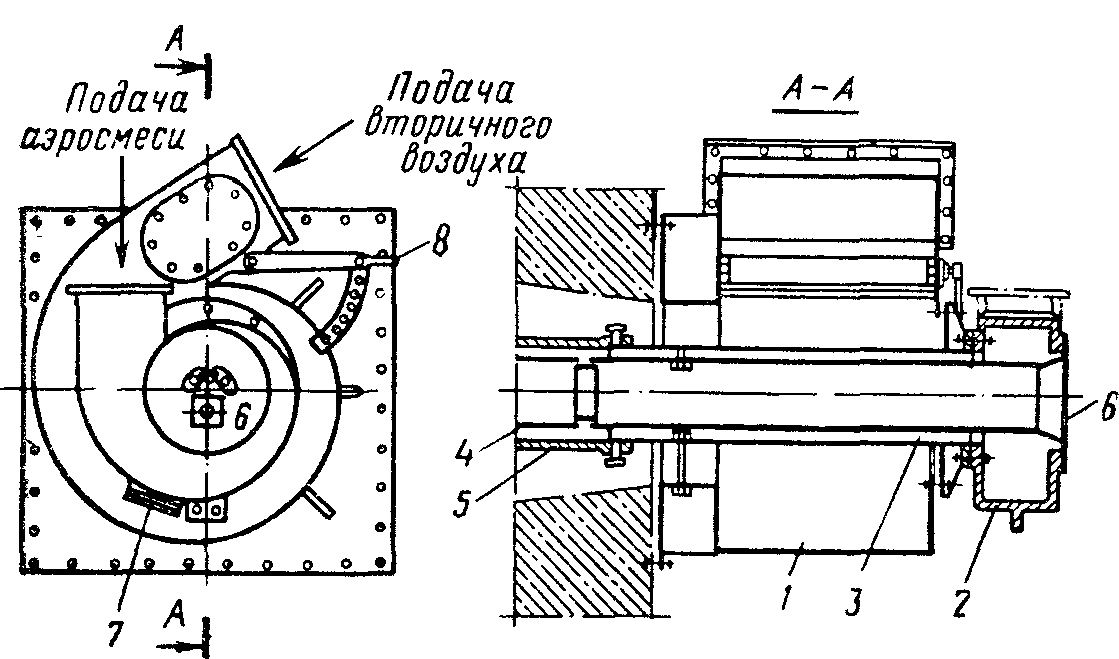

Рис. 82. Пылеугольная турбулентная круглая горелка:
1 — корпус для вторичного воздуха, 2 — корпус для первичного воздуха, 3 — кольцевой канал аэросмеси, 4 — чугунный наконечник внутренней трубы, 5 — чугунный наконечник наружной трубы, 6 — отверстие для мазутной форсунки, 7 — лючок, 8 — ручка
На рис. 82 представлена пылеугольная турбулентная круглая горелка, у которой пылевоздушная смесь и вторичный воздух проводятся через улитки. Она применяется для сжигания пыли из углей всех марок. Пылевоздушная смесь, получившая завихрение в улитке горелки, поступает в виде широко расходящегося конуса.
Турбулентная горелка состоит из сварного улиткообразного корпуса, в который подводится вторичный воздух. К торцу этого корпуса прикреплена другая чугунная улитка для подвода пылевоздушной смеси. Внутри сварного корпуса концентрично установлены две стальные трубы, образующие два канала: круглый внутренний канал служит для установки растопочной нефтяной форсунки, а по наружному кольцевому каналу пылевоздушная смесь из чугуной улитки поступает в топку. Наконечник наружной трубы изготовлен из жароупорного чугуна и футерован огнеупорным бетоном.
Широкое распространение получили комбинированные горелки для раздельного или одновременного сжигания угольной пыли и газа. Применяются комбинированные горелки для одновременного или раздельного сжигания газа и мазута. Пылегазовая горелка представлена на рис. 83, а, газомазутная горелка на рис. 83, б.
Горелки всех конструкций крепят к каркасу парогенератора, при этом выходная часть горелок проходит в амбразуру топки. В парогенераторах с патрубной обмуровкой горелки крепят к каркасу труб для того, чтобы они могли перемещаться вместе с трубами при тепловом удлинении последних.

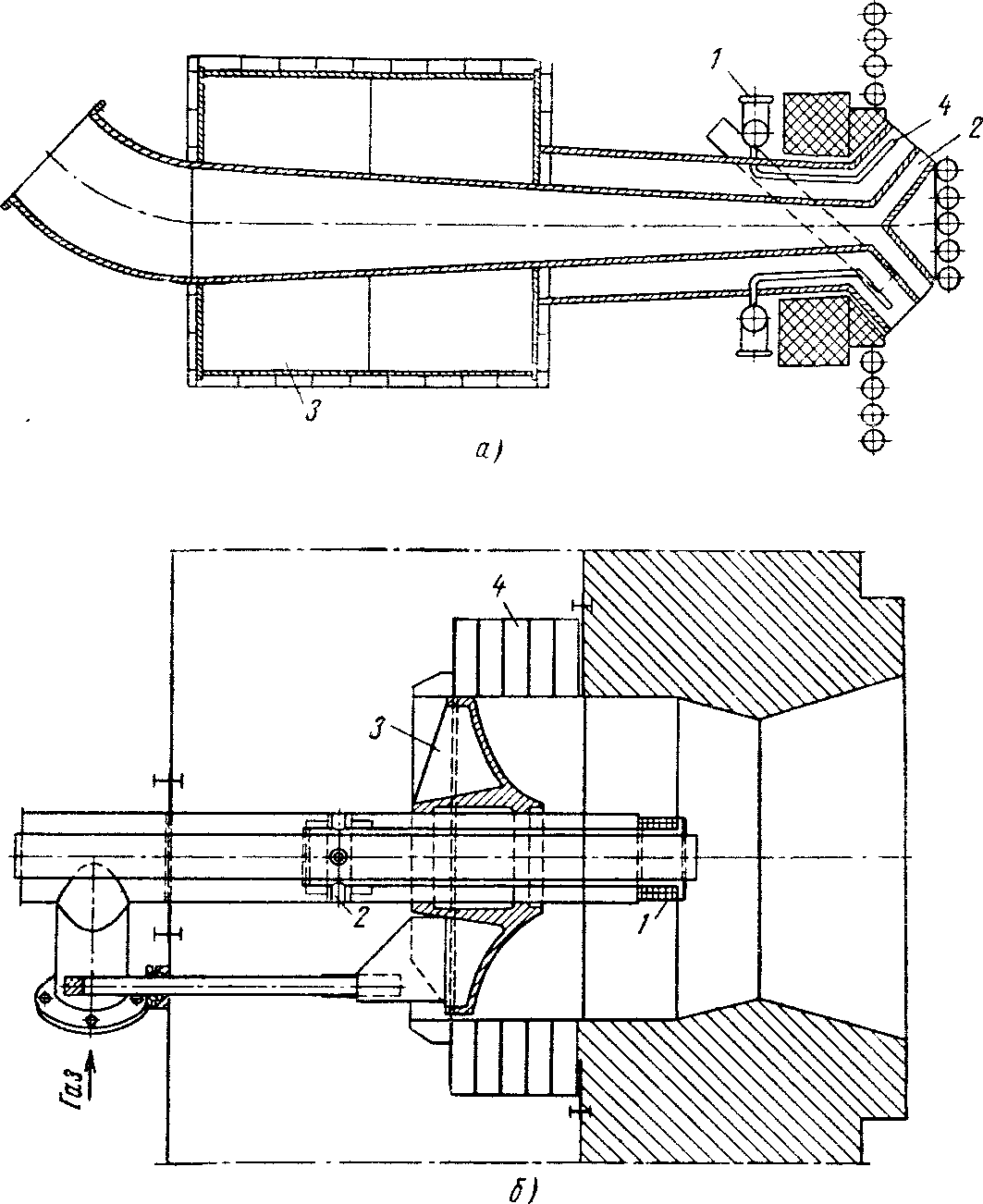

Рис. 83. Горелки для сжигания пыли, газа и мазута:
а — прямоточная пылегазовая горелка: 1 — газовый коллектор, 2 — сопло для первичного воздуха, 3 — короб для вторичного воздуха, 4 — газораздающие трубки; б — газомазутная горелка: 1 — насадок, 2 — ввод охлаждающего воздуха, 3 — заслонка, 4 — регистр
Устройство нефтяных форсунок.
Форсунки делятся на два основных типа: паровые и механические. Паровая форсунка (рис. 84) состоит из стального корпуса сварной конструкции, внутри которого находятся две концентрично установленные стальные трубы. Мазут подводится к центральной трубе форсунки и через специальный наконечник выходит расходящимся потоком в конусный патрубок. Пар по кольцевому каналу также подводится в конусный патрубок, но кольцевым сходящимся потоком. В конусном патрубке, называемом распылителем, пар распыливает мазут и выносит его в топку в виде расходящегося факела.
Воздух под давлением дутьевого вентилятора поступает в корпус форсунки и вводится в топку кольцевым потоком, который окружает факел распыленного мазута и перемешивается с ним.
Корпус форсунки крепится к каркасу топки, а ствол форсунки вводится в топку через амбразуру.

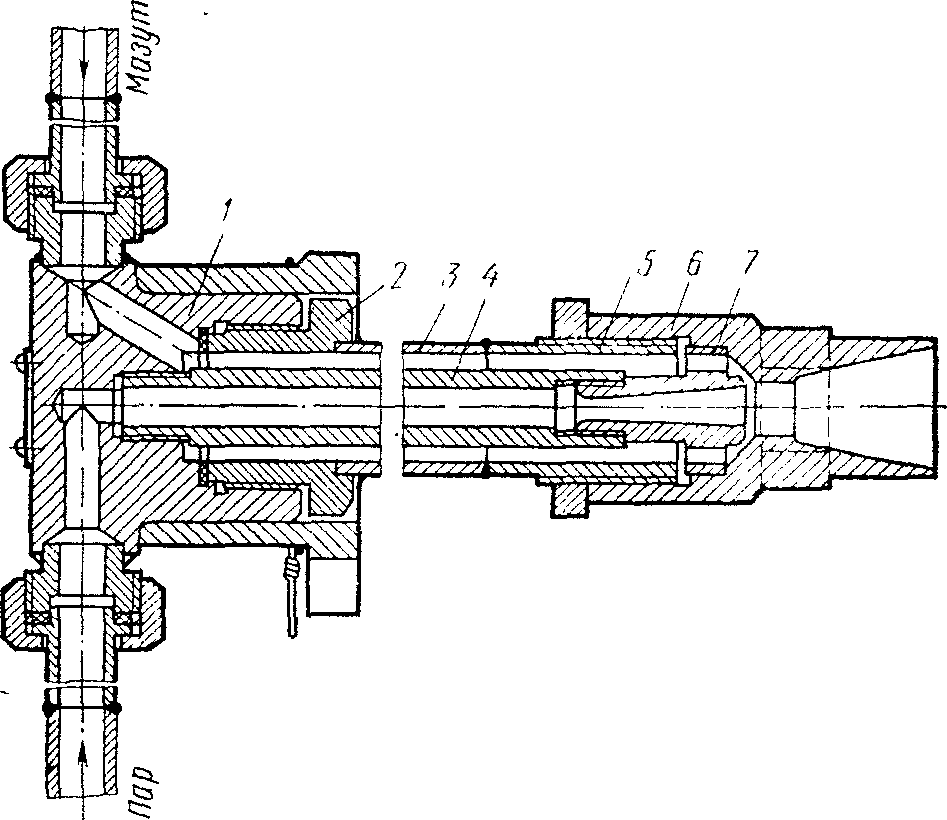

Рис. 84. Паровая нефтяная форсунка:
1 — корпус, 2 — гайка для скрепления наружной трубы с корпусом, 3 — наружная труба без резьбы, 4 — внутренняя труба, 5 — наружная труба с резьбой, 6 — диффузор, 7 — распределительный наконечник (сопло)
В механической форсунке (рис. 85) распыливание мазута осуществляется при вытекании его струи под большим давлением из отверстия очень малого диаметра, давление создается специальным насосом.
В головке механической форсунки установлены три шайбы, из которых шайба 1 распределяет мазут по кольцевому каналу и ряду соединительных отверстий. Из распределительного канала мазут поступает в три отверстия шайбы 3, из которых по трем тангенциально расположенным каналам попадает в центральное отверстие. Отсюда струя мазута поступает в выходное отверстие шайбы 2 и выбрасывается в топочную камеру с большой скоростью и сильным завихрением.
Рис. 85. Механическая нефтяная форсунка:
1 — шайба для распределения мазута, 2 — выходная шайба, 3 — промежуточная шайба
Перемешивание распыленного мазута с воздухом достигается подводом последнего через специальные направляющие лопатки, установленные на выходе из корпуса горелки.
Ремонт горелок и форсунок.
При работе пылеугольных и газовых горелок, а также мазутных форсунок, наблюдается истирание их наконечников, обгорание их головок и загрязнение каналов. В комбинированных горелках для сжигания пыли, газа и мазута интенсивно обгорают наконечники, что объясняется попеременной подачей того или иного топлива, когда неработающий наконечник изнашивается частицами подаваемого топлива или струей газового потока (при сжигании газа).
Ремонт горелок заключается в очистке их, замене обгоревших наконечников или рассекателя. Кроме того, ремонтируют или заменяют регулирующие лопатки вторичного воздуха и их приводной механизм, налаживают работу приводного механизма лопаток пробным открытием или закрытием. Восстанавливают футеровку выходной части горелки. Если обгорание и износ частей горелки значительны, то меняют горелку. Старую горелку снимают при помощи двух талей или полиспаста и лебедки, а на ее место устанавливают новую. Проверяют уплотнение горелок в месте крепления и само крепление к каркасу.
Мазутные форсунки при ремонте снимают с места, в мастерской разбирают, очищают и промывают в керосине, затем осматривают и при необходимости заменяют изношенные детали.
Очень важно отрегулировать механические форсунки, чтобы они тонко распыливали мазут. Для регулировки и наладки форсунки испытываются на специальных стендах, в которых мазут заменяет вода, подаваемая под тем же давлением, что и мазут при эксплуатации форсунки.
Отремонтированные форсунки устанавливают на свое место и выверяют по указаниям чертежа, если форсунка встроена в горелку, то ее выверяют строго центрально и горизонтально.
Ремонтируют или заменяют запорную, предохранительную и регулирующую арматуру на газопроводах, мазутопроводах, паропроводах и трубопроводах сжатого воздуха, при этом газопроводы с арматурой ремонтируют по специальной инструкции.
В топках парогенераторов электростанций кусковое топливо не сжигают, поэтому устройства и топки для слоевого сжигания топлива здесь не рассматриваются.
