Лебедка (рис. 52, а) предназначена для создания тягового усилия на канате, который наматывается на ее барабан. При помощи лебедки перемещают различные грузы.
Лебедка состоит из барабана и системы зубчатых передач, передающих вращательное движение от приводного вала на барабан. Зубчатая передача лебедки обеспечивает увеличение крутящего момента на барабане по отношению к крутящему моменту приводного вала, что позволяет создавать большие тяговые усилия. Однако при этом частота вращения барабана по сравнению с частотой вращения приводного вала уменьшается.
Рис. 52. Лебедки:
а — ручная, б — электрическая; 1 — рама лебедки, 2 — боковины, 3 — стальной канат, 4 — барабан, 5 — рукоятка ручного привода, 6 — зубчатая передача, 7 — стяжные шпильки, 8 — якорь (мертвяк), 9 — электродвигатель, 10, 11 — редукторы
Ручные лебедки последних выпусков оборудуются автоматически действующими тормозами, которые обеспечивают торможение барабана при спуске груза, а также мгновенную остановку его, когда рабочий внезапно выпустит рукоятку лебедки из рук.
Ручные лебедки имеют грузоподъемность от 4,9 до 49 кН (0,5 до 5 тс), редко более.
Электрические лебедки (рис. 52, б) изготовляют с зубчатой передачей от вала двигателя к барабану. Эти лебедки имеют электромагнитные тормоза, действующие при выключении тока. На одних ручных или ножных тормозах работа лебедок с электроприводом запрещается.

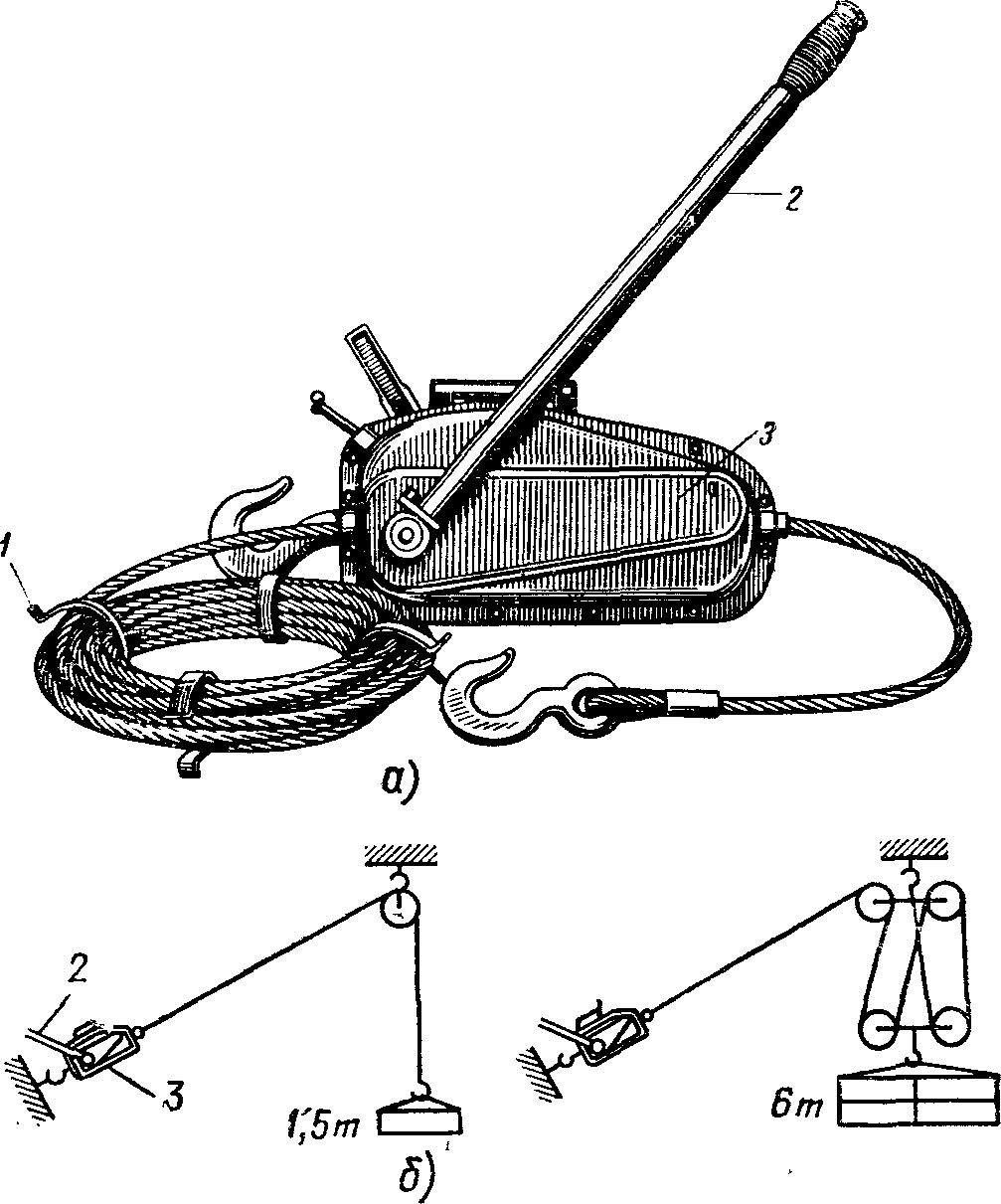

Рис. 53. Ручная лебедка с рычажным приводом:
а — устройство, б — схема применения; 1 — обойма с канатом, 2 — рычаг, 3 — корпус
Электрические лебедки широко используют на ремонтных площадках как самостоятельный механизм для тягового усилия полиспастов, а также на кранах, лифтах, подъемниках. Грузоподъемность их от 4,9 до 49 кН (0,5 до 5 тс).
Ручная лебедка с рычажным приводом (рис. 53, а, б), как показывает само название, приводится в действие не вращением рукояток, а качанием рычага. Вместо барабана в ней имеются захваты, при помощи которых протягивается канат.
Рычажные лебедки выполняются грузоподъемностью 14,7 и 29,4 кН (1,5 и 3 тс) и служат как для подъема, так и для горизонтального перемещения груза.
Благодаря небольшим габаритам и массе ручные рычажные лебедки все шире применяют при выполнении ремонтных работ.
