Домкраты по конструкции и принципу действия делятся на три вида: реечные, винтовые и гидравлические.
Реечный домкрат показан на рис. 56. Это механизм, заключенный в деревянном или стальном корпусе. Механизм состоит из зубчатой рейки, на нижнем конце которой имеется лапа, а на верхнем — вилка. Лапа и вилка служат для подъема соответственно низко и высоко расположенного груза. Рейка может двигаться вверх или вниз, поднимая или опуская груз. Движение рейка получает от системы зубчатых колес: первое колесо приводится во вращение рукояткой, вынесенной из корпуса наружу, последнее колесо системы входит в зацепление с рейкой.
Реечный домкрат не обладает свойством самоторможения и для удерживания поднятого груза на заданной высоте приходится пользоваться храповиком с собачкой. При откинутой собачке груз удерживается только усилием рабочего на рукоятке и, если рабочий при опускании груза выпустит рукоятку, груз может упасть. Это главный недостаток реечных домкратов.

Домкрат реечный

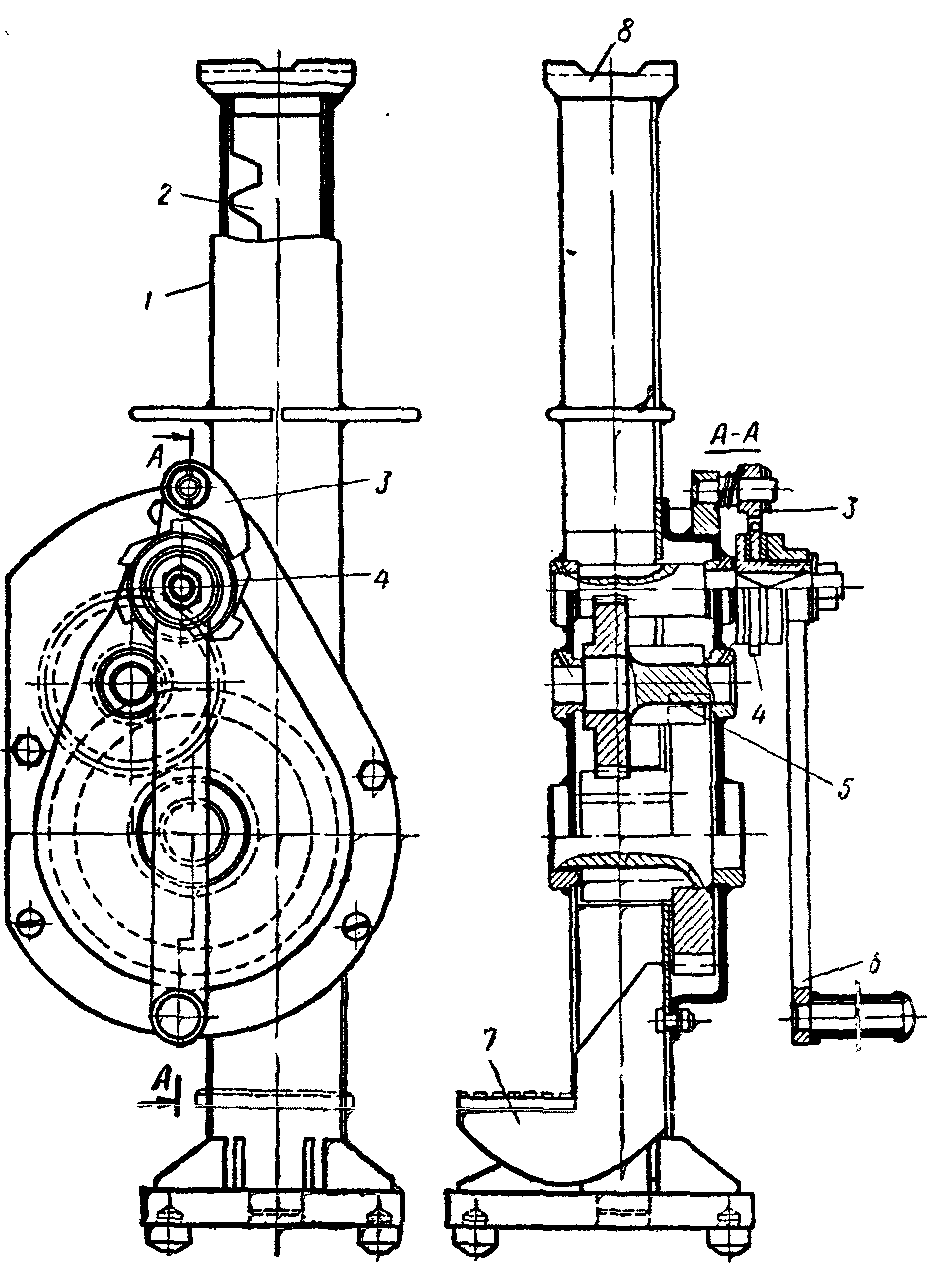

Рис. 56. Домкрат реечный:
1 — корпус, 2 — рейка, 3 — собачка, 4 — храповое колесо, 5 — зубчатые колеса, 6 — рукоятка, 7 — нижняя лапа, 8 — опорная вилка

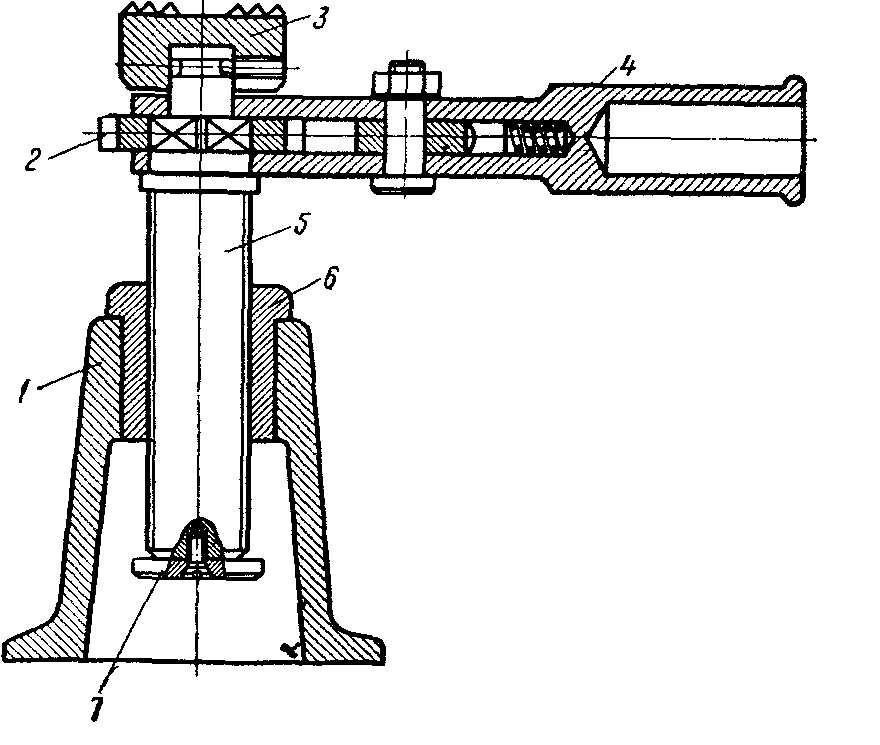

Рис. 57. Домкрат винтовой:
1 — корпус, 2 — храповое колесо, 3 — опорная пятка, 4 — рукоятка, 5 — винт, 6 — гайка, 7 — шайба, ограничивающая выход винта

Грузоподъемность реечных домкратов от 29,4 до 49 кН (3 до 5 тс), высота подъема до 400 мм.
Не допускается применять удлинители (трубы и пр.), надеваемые на рукоятку домкрата; нельзя снимать руку с рукоятки домкрата до опускания груза на подкладки и оставлять груз на домкрате во время обеденного или иного перерыва.
Для подъема грузов допускается использовать только домкраты, которые имеют так называемую безопасную рукоятку, исключающую самопроизвольное опускание.
Винтовой домкрат (рис. 57) изготовляют грузоподъемностью от 24,5 до 196,2 кН (2,5 до 20 тс) при высоте подъема груза от 130 (для домкратов небольшой грузоподъемности) до 300 мм.
Эти домкраты обладают следующими достоинствами: самоторможением, плавностью хода, что позволяет пользоваться ими для точной выверки тяжелого оборудования.
Винтовой домкрат состоит из чугунного или стального корпуса, в верхней части которого имеется гайка. В гайку входит грузовой винт, имеющий поворотную опорную головку, которая упирается в поднимаемый груз. Подъем груза винтовым домкратом обычно производится при вывинчивании винта из гайки, которая неподвижна. В головке винта делают отверстия для его вращения ломиком или вращают винт специальной рукояткой.

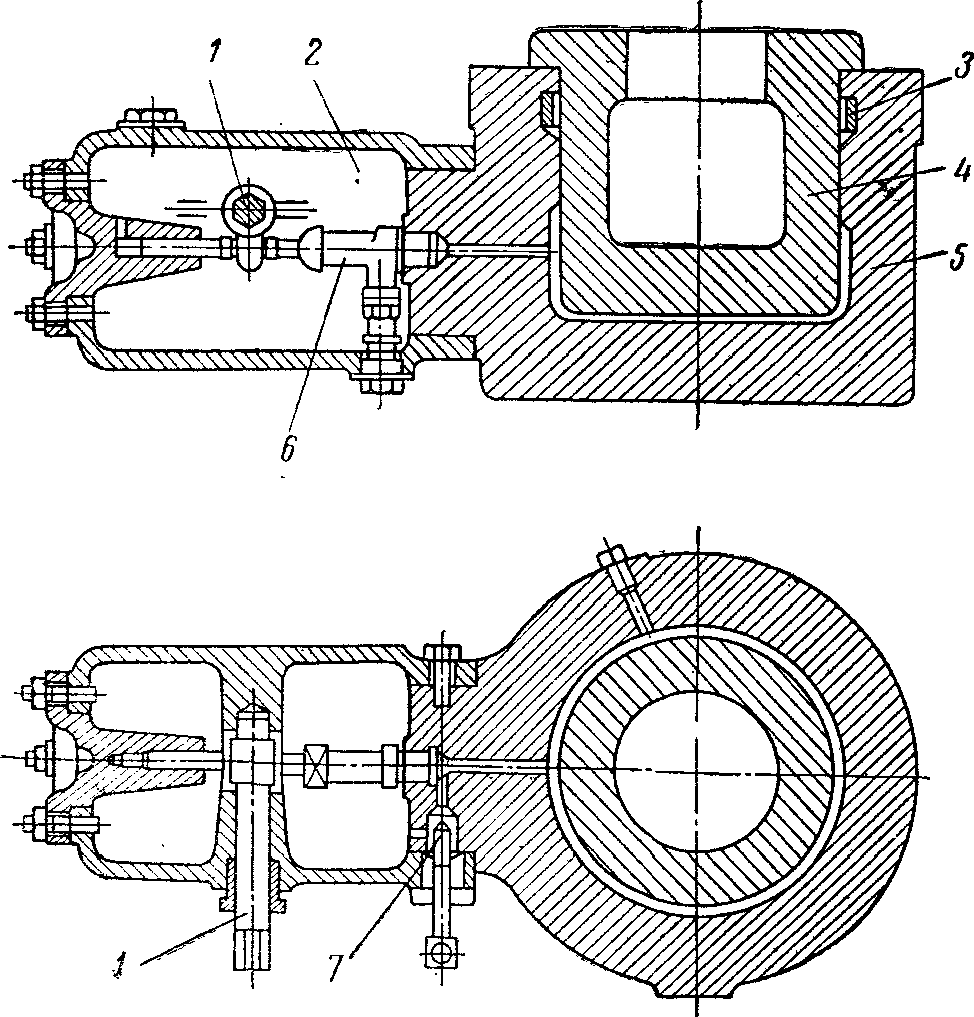

Рис. 58. Домкрат гидравлический:
1 — валик привода насоса, 2 — резервуар для масла, 3 — уплотнительная манжета, 4 — поршень,5 — корпус, 6 — ручной насос, 7 — спускной клапан насоса

Имеются конструкции, в которых при помощи трещотки вращается гайка, а винт по резьбе гайки или поднимается вверх, или опускается.
Гидравлические домкраты (рис. 58) применяются для подъема и опускания на небольшую высоту особо тяжелых грузов.
Работа гидравлических домкратов различной конструкции состоит в том, что под давлением жидкости, подаваемой в цилиндр ручным насосом, поршень домкрата перемещается на определенную высоту и поднимает груз. В качестве рабочей жидкости в гидравлических домкратах используют негустеющие жидкие масла или воду с глицерином.
На ремонтах применяют гидравлические домкраты грузоподъемностью от 98,1 до 981 кН (10 до 100 тс). Домкраты этого типа кроме высокой грузоподъемности имеют достоинства реечных и винтовых домкратов: малые габариты, плавный подъем груза, точное регулирование установки груза на заданную высоту и самоторможение.
