Конструкция роторов некоторых типов гидрогенераторов такова, что не позволяет вынимать полюсы, не вынув предварительно ротор. В таком случае после выемки ротора и установки его в специальный приямок на монтажной площадке под обод дополнительно устанавливают 6—8 металлических тумб и плотно расклинивают их.

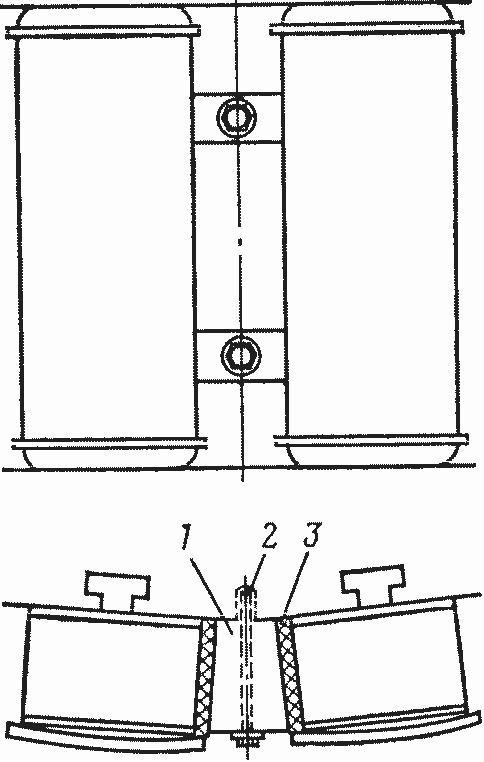

Рис. 6.10. Установка междуполюсного клина:
1 — клин; 2 — болт крепления клина; 3 — изоляционные прокладки
Вентиляторы на таких роторах обычно закреплены на цельном массивном ободе, который закрывает пазы ротора и препятствует выползанию полюсных клиньев в процессе эксплуатации. Такой обод расшплинтовывают, разболчивают и снимают с ротора. Если необходима выемка только одного-двух рядом расположенных полюсов, то этот обод оставляют на роторе, сдвинув в сторону для освобождения пазов. Между полюсами на таких роторах установлены от одного до трех дистанционных распорных клиньев, изготовленных из металла или из дерева твердой породы (дуб, бук, граб). Крепление их к ободу ротора осуществлено при помощи болтов. Если клин металлический, то между ним и витками обмотки установлены изоляционные прокладки (рис. 6.10).

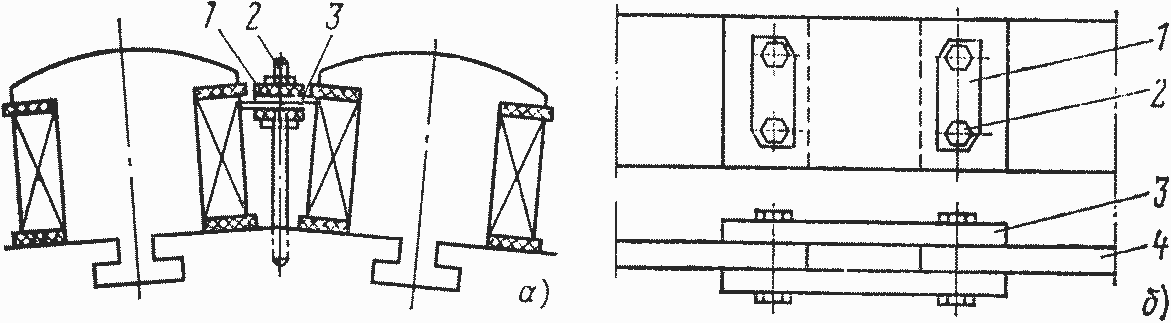

Рис. 6.11. Междуполюсные соединения:
а — соединение без пайки: 1 — шайба изоляционная; 2 — шпилька; 3 — полюсный вывод; б — соединение с перемычкой: 1 — шайба; 2 — болт; 3 — перемычка; 4 — полюсный вывод
Это соединение также расшплинтовывают, отворачивают болт, клинья вынимают и ревизуют.
Полюсные выводы на таких гидрогенераторах обычно выполнены из медной шины сечением, равным сечению витка обмотки. Соединение выводов между собой выполнено или внахлест при помощи болтов без последующей пайки (рис. 6.11,а), или при помощи перемычек, соединяемых с выводами двумя болтами с последующей пропайкой их припоем ПОС-40 (рис. 6.11,б). Такое соединение вначале распаивают, как было указано выше, затем расшплинтовывают и разболчивают. Перемычки снимают, зачищают до основного металла и осматривают на отсутствие трещин.

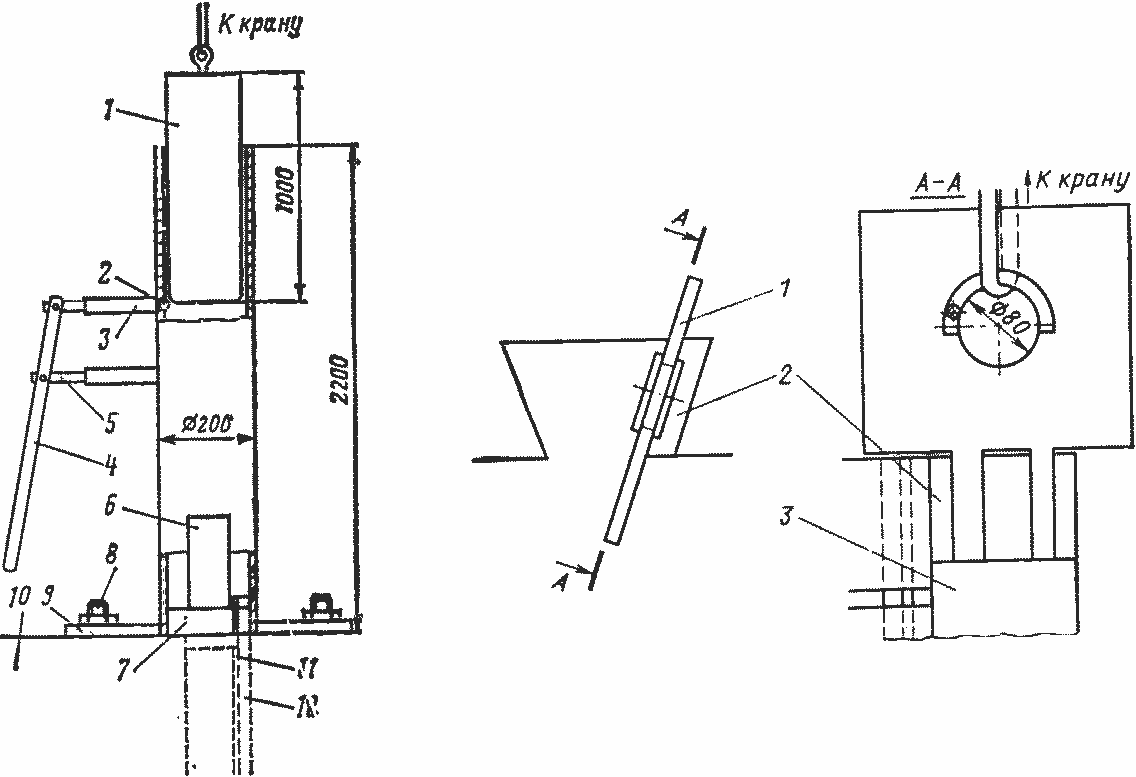

Рис. 6.12. Приспособление для выбивки нижних клиньев:
1 — «баба»; 2 — эксцентриковое устройство; 3 — замок; 4 — рычаг; 5 — направляющая; 6 — окна в корпусе приспособления; 7 — «сухари»; 8 — шпилька обода ротора; 9 — лапа крепления приспособления; 10 — обод ротора; 11 — нижний клин; 12 — верхний клин
Рис. 6.13. Приспособление для выдергивания верхнего клина:
1 — захват; 2 — клин верхний; 3 — клин нижний
Обнаруженные трещины запаивают припоем ПСр-45, снимают наплывы припоя и заусенцы напильником, зачищают наждачной шкуркой и заново облуживают.
Пазы в ободе ротора для установки полюсов и хвостовики на самих полюсах таких роторов имеют форму «ласточкина хвоста». Крепление полюсов к ободу ротора осуществлено одной парой встречных клиньев в отличие от двух- четырех пар при Т-образном хвостовике.

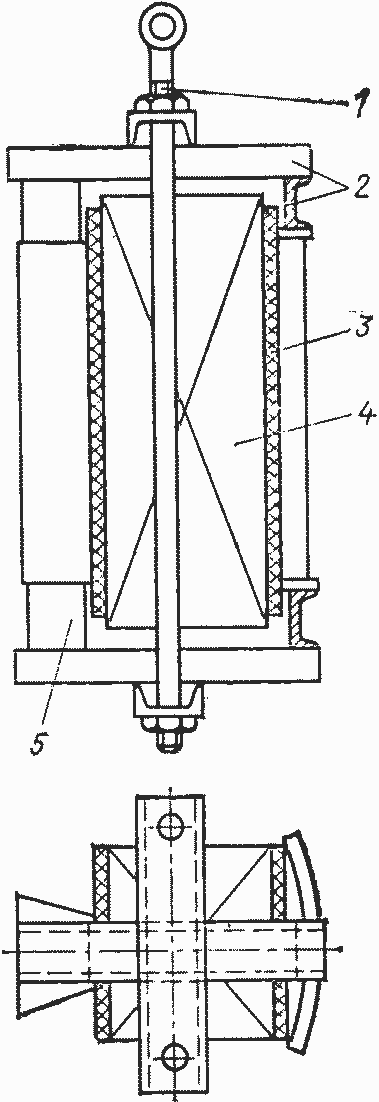

Рис. 6.14. Приспособление для строповки полюсов с двумя параллельными витками обмотки:
1 — штанга соединительная; 2 — швеллер № 10— 12; 3 — шайба изоляционная; 4 — обмотка полюса; 5 — упор

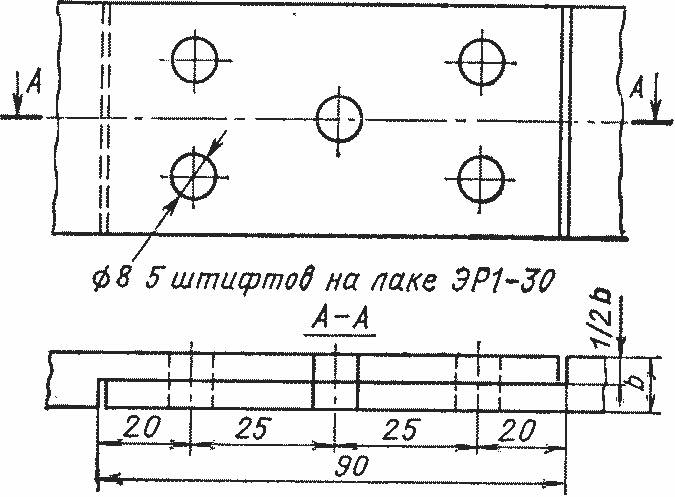

Рис. 6.15. Соединение изоляционной шайбы, изготовленной из нескольких частей
В этом случае на обод ротора устанавливают приспособление (рис. 6.12) для выбивки нижнего клина или же к верхнему клину приваривают электросваркой специальные захваты с отверстиями для стропа для выдергивания клина (рис. 6.13), изготавливаемые по месту.
На гидрогенераторах некоторых типов полюсы при установке их на обод ротора удерживаются снизу только ободом вентилятора, который полностью закрывает паз с находящимися в нем клиньями.
В связи с тем что для выбивки нижнего клина необходимо снятие этого обода, для поддержки полюса снизу под демпферный сегмент устанавливают реечные или винтовые домкраты или делают вымостку из шпал, на которую опирается полюс при ослаблении его заклиновки. После удаления клина строповку, транспортировку и укладку полюса на месте ремонта производят аналогично вышеописанному методу.
Если обмотка полюса состоит из двух параллельных витков, то один из них для улучшения охлаждения выполняется шире другого на 4—6 мм, но значительно тоньше — 1,5—2 мм. Для предотвращения повреждения таких витков в процессе подъема или опускания полюса применяют приспособление (рис. 6.14), которое исключает непосредственный контакт с витками. Применение промежуточной прокладки из войлока и стального листа в этом случае не требуется.
Перемещение такого полюса из вертикального положения в горизонтальное производят при помощи обоих гаков мостового крана. После выемки полюса из паза одним гаком его транспортируют к месту кладки, затем вторым гаком застропливают полюс за нижнюю часть, после чего одновременным перемещением обоих гаков — одного вверх, а другого вниз — перемещают полюс в горизонтальное положение и укладывают на отведенное ему место. Перемещение полюса из горизонтального положения в вертикальное для установки его на обод производят в обратном порядке.
