ГЛАВА ПЯТАЯ
РЕМОНТ СТАЛЬНЫХ КОНСТРУКЦИЙ СТАТОРА
- РЕВИЗИЯ АКТИВНОЙ СТАЛИ
Графу 8 этой таблицы (описание дефекта) заполняют данными, поясняющими и уточняющими содержание графы 2. Например в π. 1 указывают выпучивание пакетов активной стали на стыках секторов, в графе 8 — максимальное выпучивание; в п. 3 указывают ослабление гаек стяжных шпилек, в графе 8 — номера шпилек и угол поворота гаек, в п. 4 указывают износ изоляционной прокладки, в графе 8 — процент износа и наличие зазора в стыке.
Аналогичный характер сведений приводят в графе 8 и по остальным пунктам табл. 5.1, в которой отмечают также местные перегревы активной стали, волну активной стали, ослабление крепления и смещение вентиляционных распорок, смещение листов активной стали, ослабление прессовки и распушение листов активной стали, изломы и трещины листов активной стали, механические повреждения стали, ослабление затяжки гаек стяжных шпилек сердечника, повреждение стяжных шпилек активной стали, ослабление затяжки отжимных болтов гребенок, перекосы нажимных гребенок, повреждения и смещения нажимных пальцев, натиры штифтов фланца статора, ослабление затяжки гаек анкерных болтов фундамента статора, выкрашивание бетона и фундаментной плиты.
В таблице могут быть приведены или исключены из нее отдельные пункты осмотра в зависимости от типа гидрогенератора и его конструктивных особенностей, как, например, отсутствие отжимных болтов у нажимных плит сердечника, отсутствие стыковых плит секторов сердечников и т. д. В конце таблицы указывают фамилии лиц, производивших осмотр гидрогенератора.
Перед началом осмотра производят маркировку всех узлов, которая должна быть одинаковой для всех гидрогенераторов. На секторах статора принимают заводскую маркировку. Клинья сердечника статора маркируют в каждом секторе по часовой стрелке, начиная с единицы. Косынки (приварыши, призмы) маркируют по порядку на каждом клине сверху вниз, также начиная с единицы. Нажимные гребенки маркируют сквозной нумерацией по часовой стрелке, начиная с первого сектора, а нажимные пальцы на каждой гребенке — по часовой стрелке, начиная с единицы. Пакеты активной стали маркируют сверху вниз по каждому зубцу, начиная с единицы.

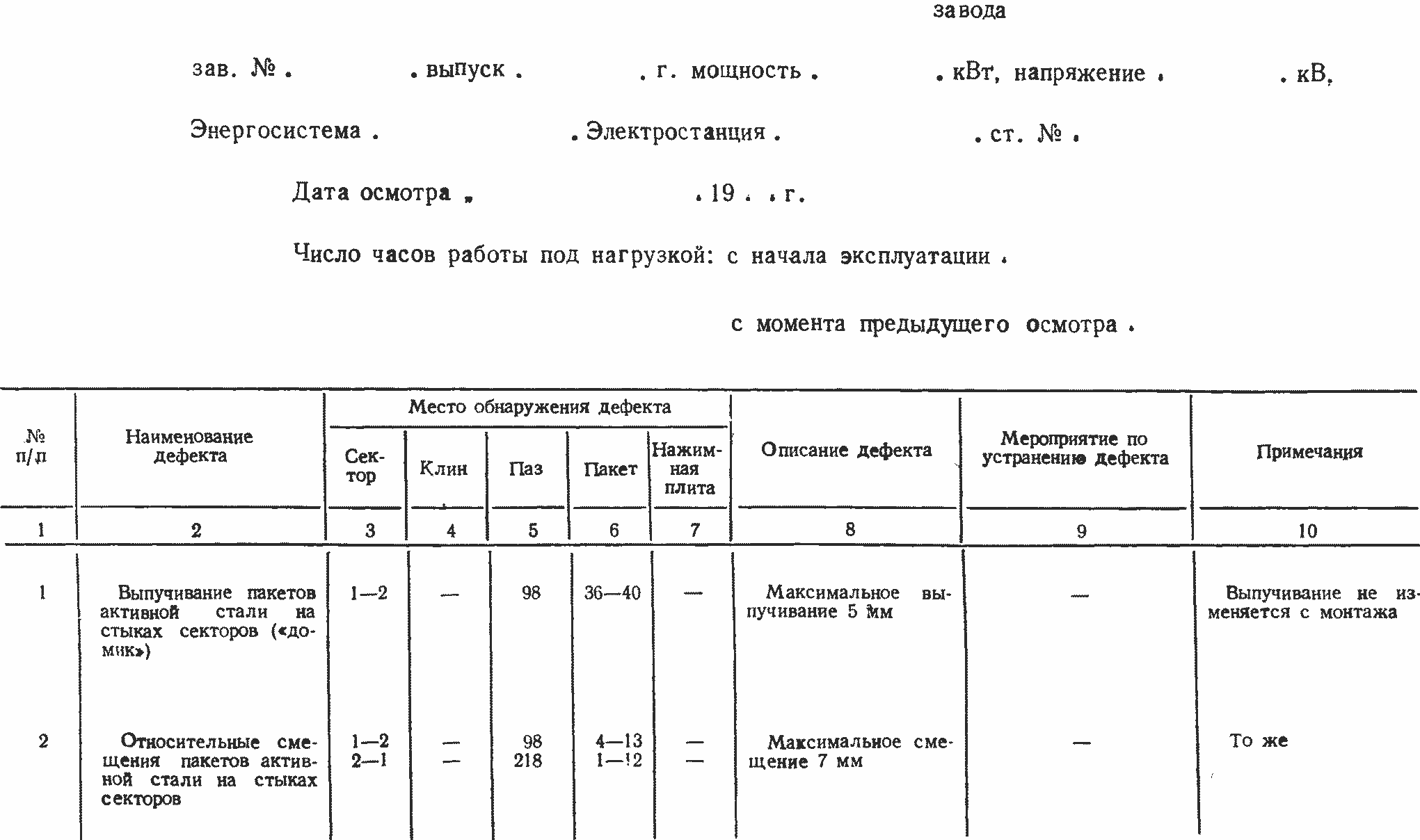

Таблица 5.1. Таблица осмотра гидрогенератора типа

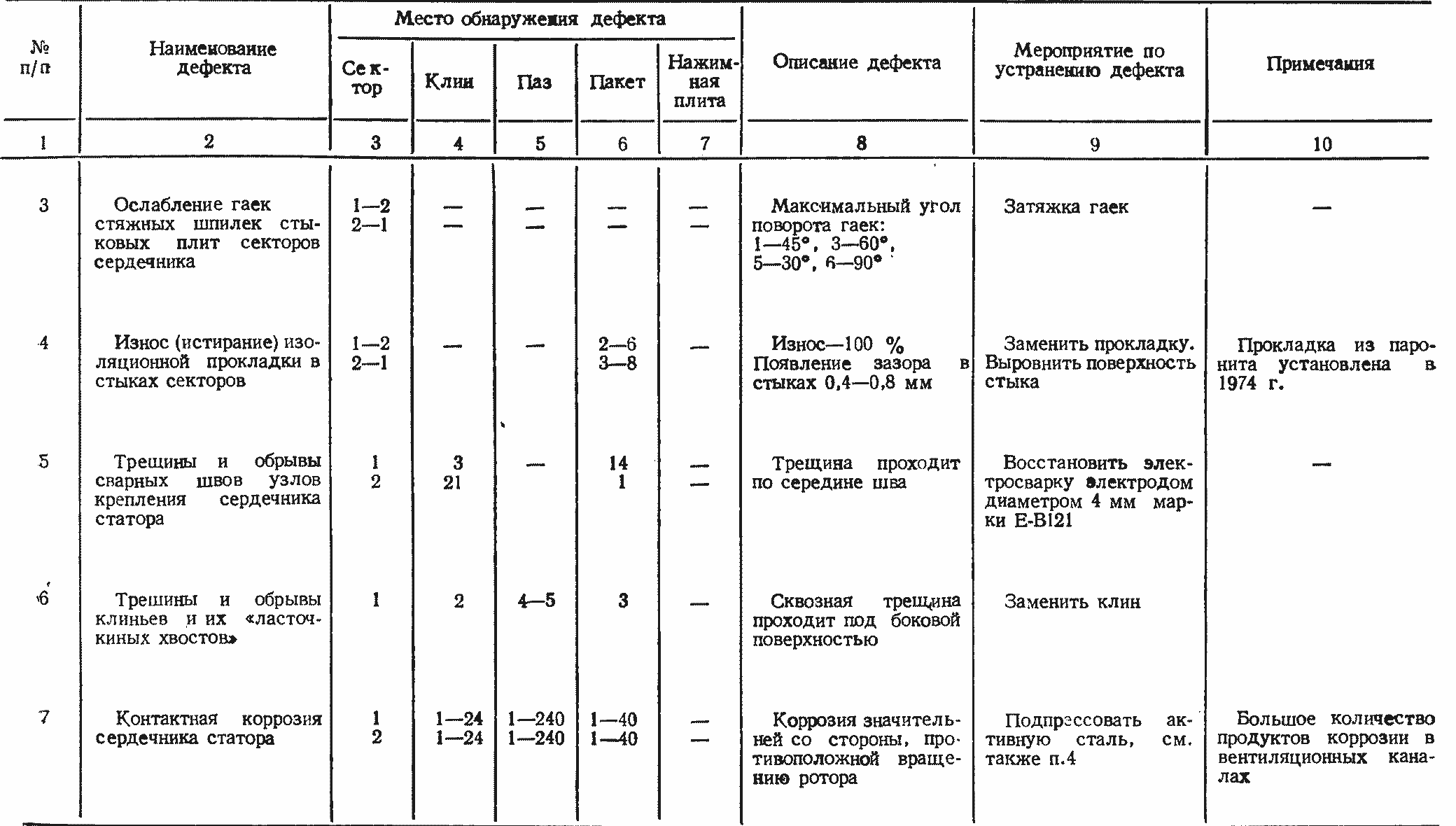

Продолжение табл. 5.1
Для стяжных болтов стыковых плит секторов сердечника принимают сквозную нумерацию на каждом стыке сверху вниз, начиная с внутреннего ряда (первого от активной стали).
Для осмотра зубцовой зоны активной стали статора производят выемку одного-двух соседних полюсов, затем, проворачивая ротор на 360°, производят осмотр и необходимые замеры.
Зазоры в стыках секторов или других соединениях измеряют пластинчатым шупом, а качество запрессовки активной стали в зубцовой зоне и со стороны спинки проверяют специальным ножом (рис. 5.1), изготовляемым обычно из механического полотна.

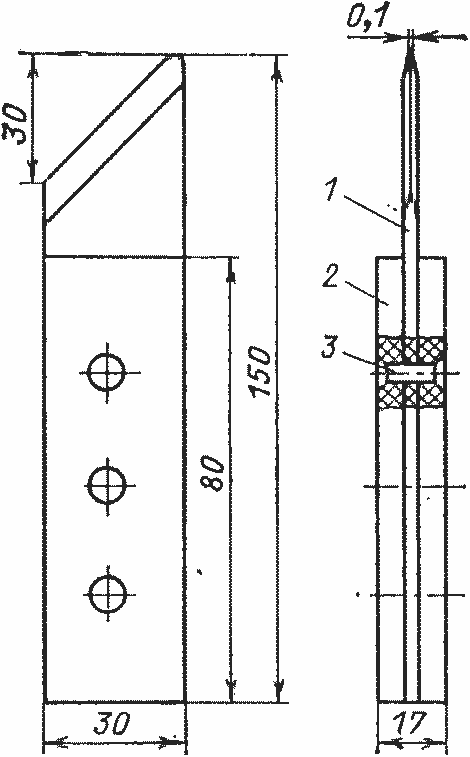

Рис. 5.1. Нож для проверки запрессовки активной стали:
1 — полотно ножовочное; 2 — ручка (гетинакс, текстолит); 3 — заклепка

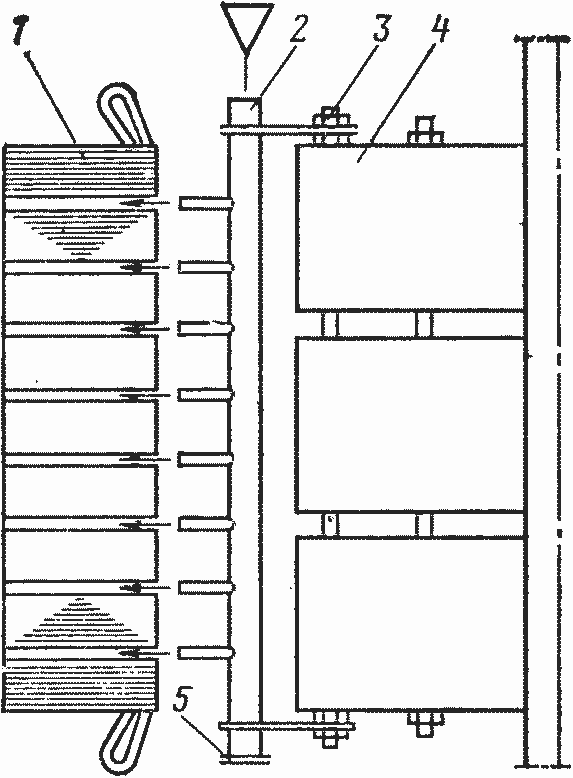

Рис. 5.2. Приспособление для продувки вентиляционных каналов статора:
1 — активная сталь статора; 2 — напорный коллектор; 3 — шпилька обода ротора; 4 — обод ротора; 5 — заглушка
В связи с большим количеством подлежащих осмотру узлов и деталей осмотр производят не менее 3 чел. независимо друг от друга для исключения возможных пропусков, причем осмотр начинают с разных секторов.
Перед началом осмотра производят очистку активной стали со стороны расточки от грязи и масла волосяными или полиэтиленовыми щетками. Использовать металлические щетки для этой цели категорически запрещено во избежание повреждения изоляции активной стали. Вентиляционные каналы продувают сухим сжатым воздухом давлением 0,4—0,5 МПа. Для этой цели на ободе ротора или между полюсами закрепляют приспособление для продувки (рис. 5.2), которое состоит из трубы с внутренним диаметром 30—40 мм и патрубками по числу вентиляционных каналов статора. Подают воздух и при помощи крана медленно проворачивают ротор на 360°, затем вычищают скопившуюся грязь с полок со стороны спинки активной стали.
