Уровень качества продукции оценивают для следующих целей (ГОСТ 22732—77): аттестации продукции, выбора наилучшего варианта, планирования повышения и анализа динамики уровня качества, контроля качества, обоснования мер стимулирования улучшения качества продукции.
В соответствии с ГОСТ 15467—79 под оценкой уровня качества продукции понимают совокупность операций, включая выбор номенклатуры показателей качества оцениваемой продукции, определение значений этих показателей и сопоставление их с базовыми (показателями качества базовых изделий).
ГОСТ 22851—77 устанавливает следующую номенклатуру основных групп показателей качества: показатели назначения; показатели надежности; эргономические показатели; эстетические показатели; показатели технологичности; показатели транспортабельности; показатели стандартизации и унификации; патентноправовые показатели; экологические показатели; показатели безопасности.
При оценке уровня качества продукции необходимо учитывать также и экономические показатели, которые непосредственно не входят в показатели качества, но характеризуют такие важные для народного хозяйства параметры изделия, как затраты на разработку, изготовление и эксплуатацию.
Показатели качества, характеризующие изделие, вносят в карту технического уровня, составляемую в соответствии с РТМ 24.002.14—75.
Таблица XIV.13. Показатели качества гидротурбин
Показатель | Группа | Формула для расчета относительного дифференциального показателя |
Показатели назначения |
|
|
Мощность номинальная, МВТ | — | — |
Мощность максимальная, МВт | — | — |
Диаметр рабочего колеса, м | — | — |
Напор расчетный, м | — | — |
Напор максимальный, м | — |
|
Напор минимальный, м | — | — |
Напор пусковой минимально допустимый, м | — | — |
Частота вращения синхронная, мин-1 | — | — |
Частота вращения приведенная, мин-1 | — | — |
Коэффициент быстроходности, мин-1 | 1 | (XIV.22) |
Расход расчетный, м3/с | — | — |
Расход приведенный, м3/с | 1 | (XIV.22) |
Максимально допустимая высота отсасывания, м | 1 | (XIV.23) |
Максимальная приведенная величина кавитационного разрушения элементов проточной части за 8000 ч, не более, кг/м2 | 1 | (XIV.23) |
1 | (XIV.23) | |
Относительная высота отсасывающей трубы | 2 | (XIV.23) |
Относительная величина протечек через направляющий аппарат | 9 | (XIV.23) |
Показатели надежности |
|
|
Средний срок службы, лет | 2 | (XIV.22) |
Средний ресурс между капитальными ремонтами, ч | 1 | (XIV.22) |
Коэффициент планово-предупредительных ремонтов | 1 2 | (XIV.23) |
Показатели технологичности |
|
|
Трудоемкость, тыс. нормо-ч |
| — |
Удельная трудоемкость, нормо-ч/кВт | | 2 | — |
Коэффициент оснащенности, % |
| (XIV;22) |
Экономические показатели |
|
|
КПД модели максимальный, % | 1 | (XIV.24) |
КПД натуры максимальный справочный, % | — | — |
КПД модели при QI max и nопт | 1 | (XIV.24) |
Масса турбины, кг | 1 | (XIV.23) |
Удельная себестоимость, руб/кг | — | — |
Показатели стандартизации и унификации |
|
|
Коэффициент применяемости унифицированных, стандартизованных и нормализованных изделий, % | 2 | (XIV.22) |
Патентно-правовые показатели |
|
|
Показатель патентной защиты | 1 2 | (XIV.22) |
Эргономические и эстетические показатели |
|
|
Соответствие требованиям эргономики и. промышленной эстетики |
|
|
| ||
Номенклатура показателей качества гидротурбин и гидравлических затворов, вносимых в карту технического уровня, приведена в табл. XIV. 13 и XIV. 14.

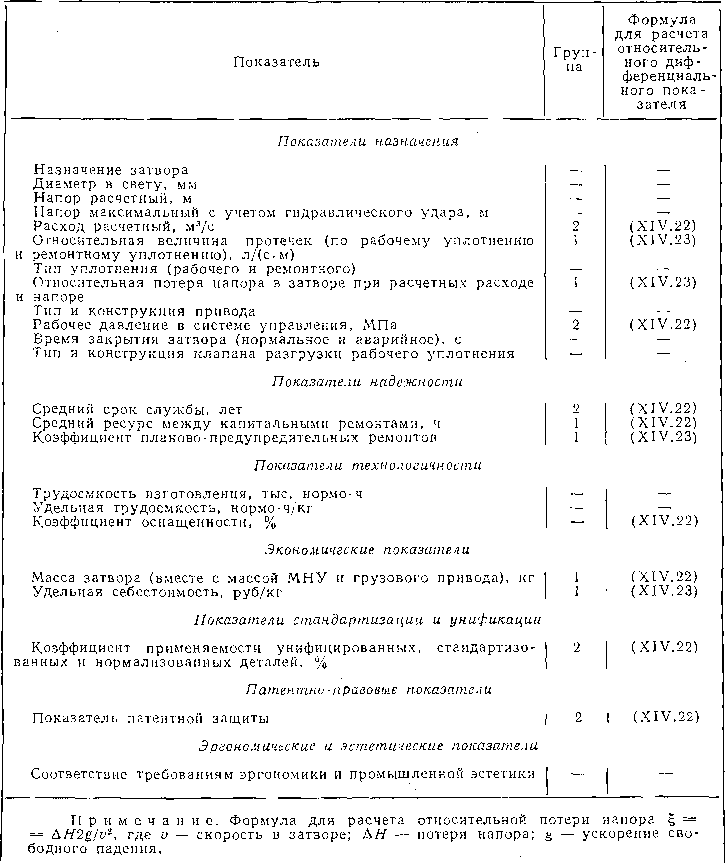

Таблица XIV. 14. Показатели качества предтурбинных гидравлических затворов
Основные положения методов оценки уровня качества промышленной продукции регламентирует ГОСТ 22732—77. Стандарт предусматривает на разных этапах три метода оценки: дифференциальный, комплексный и смешанный.
Возможен и другой метод назначения баллов, дающий экспертам большую свободу действий. Каждый из экспертов получает в распоряжение сумму из 100 баллов, которые он может распределить между показателями качества по своему усмотрению. В предельных случаях он может отдать все 100 баллов одному или двум показателям качества, не дав ничего остальным (параметры весомости которых будут тогда равны нулю), или распределить всю сумму баллов между всеми показателями качества поровну (тогда, очевидно, параметры весомости всех показателей качества будут одинаковы и равны единице). Параметры весомости отдельных показателей при этом способе рассчитывают по формуле (XIV.31) с учетом того, что Вср=100/n, где n — число показателей качества.
При отсутствии особых требований к турбинам в ходе оценки их уровня качества могут быть использованы параметры весомостей, приведенные в табл. XIV.17. В противном случае рекомендуется проведение специальной экспертной оценки. Это же относится к оценке уровня качества обратимых гидромашин, горизонтальных капсульных турбин и машин новых типов.
Параметры весомости всех оцениваемых показателей качества затворов могут быть приняты одинаковыми.
При экспертной оценке необходимо следить за тем, чтобы число привлеченных экспертов было достаточно большим (желательно 15), а их состав — достаточно представительным (с участием специалистов заводов-изготовителей, проектных, монтажных и исследовательских организаций, а также специалистов по эксплуатации ГЭС).
Смешанный метод оценки. Смешанный метод оценки уровня качества применяют тогда, когда совокупность единичных показателей качества является достаточно обширной и анализ значений каждого показателя дифференциальным методом не позволяет получить обобщающих выводов, а обобщенный показатель качества в комплексном методе недостаточно полно учитывает все существенные свойства продукции и не позволяет получить выводы относительно некоторых групп показателей. При смешанном методе часть единичных показателей объединяют в группы, по каждой из которых подсчитывают соответствующий комплексный показатель, а отдельные важные показатели в группы не объединяют, и они участвуют в дальнейшем анализе как единичные. В гидротурбостроении смешанный метод, как правило, не применяют.
Технические данные и показатели качества некоторых отечественных и зарубежных гидротурбин, обратимых гидромашин и предтурбинных затворов, рекомендованных в качестве аналогов, приведены в РТМ 108.020.106—76 «Методика оценки уровня качества гидротурбин и предтурбинных затворов».
