VII.2. УСТАНОВКА ГИДРОАГРЕГАТОВ. ОСНОВНЫЕ ПАРАМЕТРЫ ВЫПОЛНЕННЫХ КОВШОВЫХ ТУРБИН
Для горизонтальных турбин применяют одно или несколько колес на валу; в последнем случае колеса целесообразно располагать консольно по разные стороны от генератора (рис. VII.2).

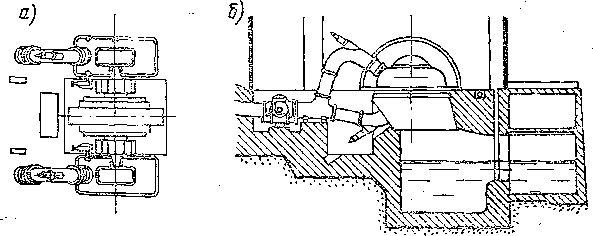

Рис. VII.2. Различные подводы воды к горизонтальной ковшовой турбине: а — двухколесной; б — двухсопловой
При двухколесных турбинах вода обычно подводится через одно или два сопла на каждое колесо. Для вертикальных турбин обычно применяют четырехсопловой подвод воды (рис. VII.3). Известны вертикальные турбины с шестью соплами. Схема турбины ковшового типа с горизонтальным валом изображена на рис. VII.5, схема вертикальной ковшовой турбины — на рис. VII.6.
Рис. VII.3. Расположение подводов воды к вертикальной ковшовой турбине: а — двухсопловой; б — четырехсопловой
Примером установки с шестью соплами является турбина Зарамагской ГЭС (рис. VI 1.4).
Угол между осями струй должен выбираться так, чтобы не допускалось их пересечение внутри пространства, охватываемого ковшами.
В многосопловой турбине подвод воды к соплу от трубопровода с затвором, осуществляемый через двухниточный распределитель (коллектор), должен обеспечивать равномерный подвод воды к каждому соплу с минимальными потерями.
Распределитель турбины сварной конструкции выполнен разъемным для удобства транспортирования.
В зависимости от размеров коллектора и напряжений в нем применяются стали марок МСт3, 10ХСНД, СК-1.
Рис. VII.4. План турбины Зарамагской ГЭС:
1 — колесо; 2 — двухниточный распределитель; 3 — прямоточное сопло; 4 — дефлектор-отсекатель; 5 — тормозное сопло
