Для предотвращения расцепления шарнирного соединения рычага обратной связи золотника сервомотора стопорного клапана турбин ЛМЗ типов К-25-90 (ВК 25-1), К.50-90 (ВК-50-1 и ВК-50-2), К-100-90 (ВК-100-2 и ВК-100-5), Т-25-90 (ВТ-25-4) П-25-29/10 (АП-25-2), ПТ-25-90/10 (ВПТ-25-3), Р-25-90/31 (ВР-25-31 — 3), Р-25-90/18 (ВР-25-18-4).
Предлагается установить ограничители хода вверх золотников сервомоторов согласно рис. 4.6.

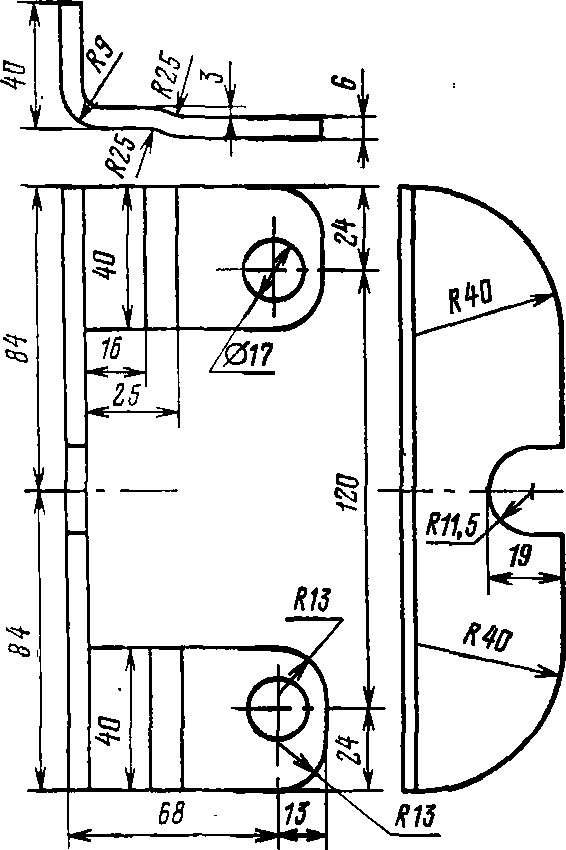

Конструкция ограничителя представлена на рис. 4.7.

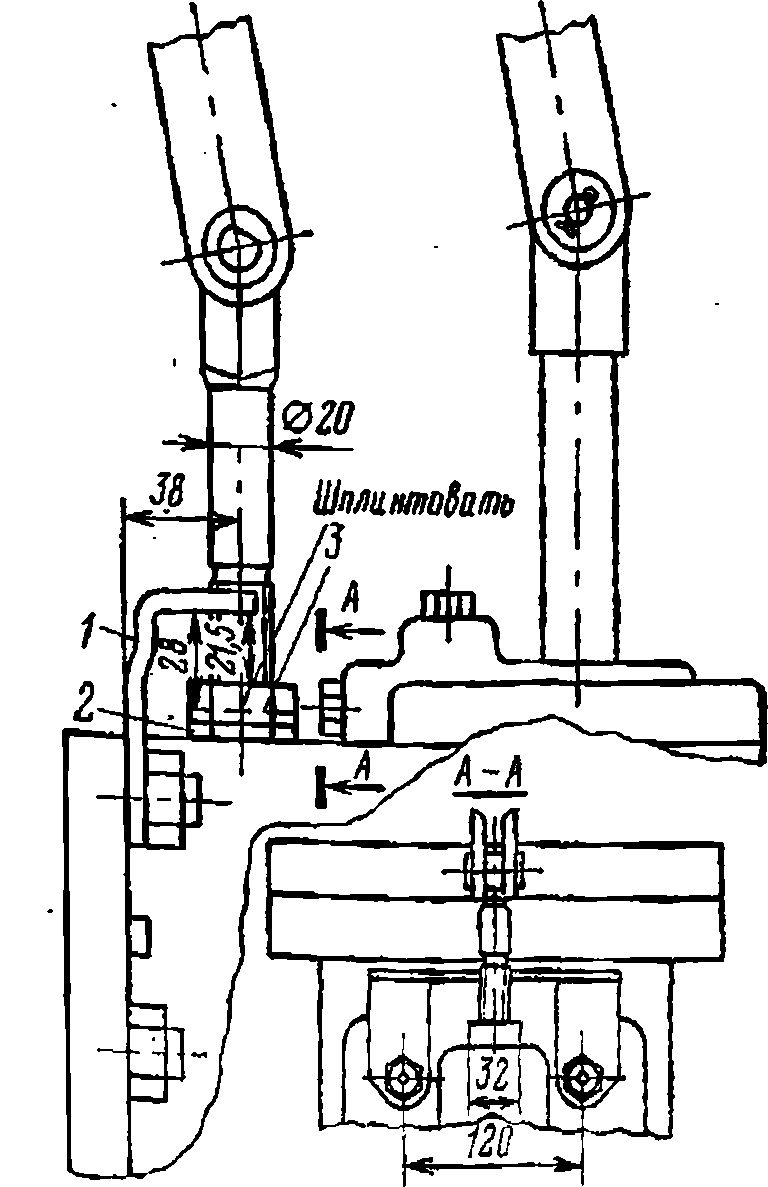

Рис. 4.6. Установка ограничителя хода золотника.
1 — ограничитель хода золотника;
2 — золотник; 3 — положение верхнего края контргайки подвески золотника при закрытом стопорном клапане.
Рис. 4.7. Ограничитель хода золотника.
Обратить внимание на то, что работы, связанные с исправлением шарниров или других ходовых частей узлов систем регулирования и зашиты, должны производиться на остановленной турбине. Данные мероприятия распространяются также на турбины указанных типов, изготовленные ТМЗ по чертежам лмз.
