  1. Временные нормы годового расхода дроби для очистки конвективных поверхностей нагрева котлов при сжигании мазута и твердого топлива

Временные нормы годового расхода дроби для очистки конвективных поверхностей нагрева котлов (табл. 21 и 22) составлены на основании опыта эксплуатации.
Таблица 2.1


Паропроизводительность котла, т/ч

Годовой расход дроби (т) при продолжительности работы котлов на твердом топливе, ч/год

5000

6000

Количество очисток в сутки

3

6

3

6

РВП

ТВП

РВП

ТВП

РВП

ТВП

РВП

ТВП

2500

240

310

470

620

286

375

570

750

1000

95

125

185

250

115

150

230

300

950

92

117

180

220

110

140

215

285

640

60

80

120

160

73

95

145

190

540

50

67

100

135

60

80

120

160

230

21

29

42

60

26

35

52

70

170

22

45

25

54

100

_

13

25

15

__

30

50



8

15



9

18

Подсчет выполнен по формуле

где К — опытный коэффициент невозвратимых потерь дроби за разовую очистку, отнесенный к 1 т/ч паропроизводительности; D — суммарная установленная паропроизводительность котлов определенного типа, т/ч; я — среднее количество очисток за год на одном котлоагрегате этого типа.
Коэффициент К зависит от вида сжигаемого топлива и должен приниматься равным для котлов, сжигающих: мазут —0,08— 0,11; твердое топливо — 0,15—ОД; сланцы — до 0,25. Большее значение коэффициента К относится к котлам с трубчатыми воздухоподогревателями (ТВП).
Количество очисток за год определяется по формуле
т = τт,
где τ — продолжительность работы котла за год, сут; т — количество очисток в сутки, равное для котлов, сжигающих мазут, — 1 —3, сжигающих твердое топливо - 3 -9.

Таблица 2.2


Примечание. РВП — котлы с регенеративными воздухоподогревателями; ТВП — котлы с трубчатыми воздухоподогревателями.

В табл. 1 и 2 даны значения годового расхода дроби для распространенных паропроизводительностей котлов.

  1. Водоуказательные стекла паровых котлов

Водоуказательные стекла, предназначенные для работы в паровых котлах в соответствии с ГОСТ 1663 — 57, подразделяются на два вида:
а)   рифленые, имеющие гладкую смотровую поверхность и призматические риски на противоположной ей поверхности, рассчитанные на давление до 3,5 МПа (35 кгс/см2) включительно;
б)  гладкие с обеих сторон, рассчитанные на давление до 3,5 МПа (35 кгс/см2) включительно в арматуре без слюдяной прокладки и на давление от 3,6 до 12 МПа (36 до 120 кгс/см2) в арматуре со слюдяной прокладкой, предохраняющей стекло от непосредственного воздействия воды и пара.
При давлении выше 12 МПа (120 кгс/см2) вместо стекол применяется набор слюдяных пластинок.
В эксплуатации были случаи, когда водоуказательные стекла консаантиновского завода «Автостекло» № 25 лопались и при отсутствии защитного щитка травмировали персонал.
В связи с этим предлагается:

  1. Не допускать к эксплуатации водоуказательных приборов персонал без защитных щитков при применении водоуказательных стекол и при наборе слюдяных пластинок.

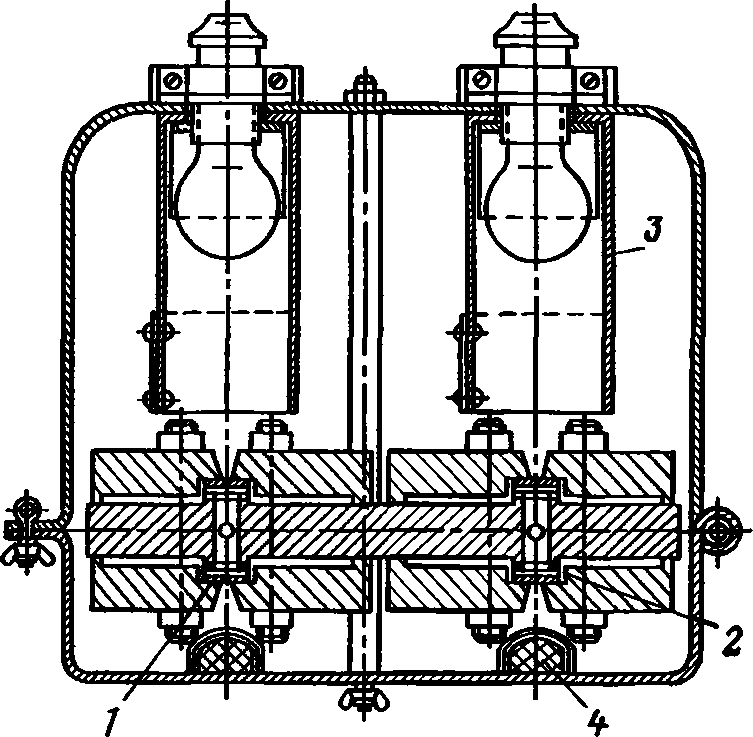

Рис. 2.71. Водоуказательная колонка с оптическим увеличением смотровой щели.
1 — смотровая щель колонки; 2 — слюдяная пластинка; 3 — осветительное устройство; 4 — цилиндрические стеклянные Линзы.
2.             В окнах защитных щитков (против каждого водоуказательного стекла) устанавливать дополнительное водоуказательное стекло, предназначенное для защиты от возможного повреждения основных стекол.

  1. Обеспечить достаточное освещение водоуказательных приборов. Водоуказательная колонка с оптическим увеличением смотровой щели показана на рис. 2.71.
