§ 74. ИСПЫТАНИЕ АППАРАТУРЫ УПРАВЛЕНИЯ
После ремонта электрическую аппаратуру подвергают регули ровке и испытаниям на стендах. При этом проверяют: правильность монтажа электрической схемы аппарата; исправность всех его соединений; маркировку выводов; исправность и правильность работы механизма; работу подвижных механических частей, правильность действия механизма блокировки; одновременность соприкасания главных контактов аппарата и своевременность включения вспомогательных; соответствие значений растворов, провалов, начальных и конечных нажатий контактов данным формуля ра; соответствие обмоточных данных паспортным; значение усилия втягивающих катушек и наличие в них обрывов и короткозамкнутых витков; настройку аппарата на заданные уставки; сопротивление изоляции; электрическую прочность изоляции; степень нагрева аппарата при номинальном токе; работу аппарата при многократных включениях и выключениях под нагрузкой.
Правильность монтажа электрической схемы проверяют с помощью контрольной лампы и омметра. Работу подвижных механических частей проверяют пробным включением от руки; аппарат должен работать четко, легко и без заеданий. Особое внимание следует обращать на фиксирующие устройства и ролики контактных систем командоаппаратов и кулачковых контроллеров. Механическая блокировка аппаратов не должна препятствовать легкому и надежному включению одного из них.
В отсутствии межвиткового замыкания убеждаются с помощью прибора (рис. 36), состоящего из незамкнутого сердечника катушки подмагничивания L3, подключенной к сети переменного тока, двух вспомогательных катушек L1 и L2 с одинаковым числом витков, включенных встречно, милливольтметра mV со шкалой 0—100 мВ со встроенным в прибор полупроводниковым выпрямителем. Испытуемую катушку L4 надевают на свободный конец сердечника. При включении питания в прибор без испытуемой катушки L4 стрелка милливольтметра находится около пуля.
Если надеть испытуемую катушку, то при короткозамкнутых витках стрелка отклонится в ту пли другую сторону. При отсутствии короткозамкнутых витков стрелка милливольтметра положения не изменит. Обрыв в катушке проверяют омметром.
Сопротивление изоляции проверяют мегаомметром с напряжением 500 В. Сопротивление изоляции должно быть не менее 1 МОм. Испытание электрической прочности изоляции производят однофазным переменным током напряжением, в 2,5 раза большим номинального, и частотой 50 Гц в течение 1 мин.

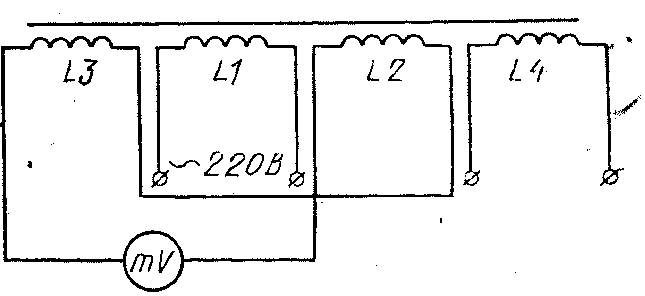

Рис. 36. Схема прибора для проверки наличия межвиткового замыканий
Испытание аппарата на нагрев производят во время стендовых испытаний совместно с его электроприводом в течение времени, достаточного для нагрева аппарата до установившейся температуры. При этом наблюдают за нагревом контактов, гибких, соединений и катушек, температура которых не должна превышать у щеточных и клиновых контактов из меди и ее сплавов 70°С, у предохранителей 120°С, у контактов с серебряными пластинами 120°С, у однослойных катушек из неизолированного провода или провода с эмалевой изоляцией 135°С, у многослойных катушек с изоляцией класса А 125°С, у дугогасительных катушек из неизолированного провода с прокладками из изоляции класса А 125°С.
После испытания на нагрев 6 раз включают и выключают аппаратуру при номинальной нагрузке в течение 10 мин. При этом наблюдают за четкостью срабатывания и надежностью дугогашения. Затем проверяют состояние контактных поверхностей; на них не должно быть оплавлений и обгораний.
Стендовые испытания заканчивают внешним осмотром уплотняющих резиновых прокладок на корпусах аппаратов водозащищенного исполнения. Они должны быть целыми по всей длине и не иметь трещин. При плотном закрывании дверец на резиновых прокладках должен оставаться сплошной след от вжимаемого в них торца корпуса аппарата.
§ 75. ПРОВЕРКА И ИСПЫТАНИЕ ЭЛЕМЕНТОВ ЭЛЕКТРОНИКИ
В современном электрооборудовании судов широкое распространение получают различные электронные приборы. Вместо электровакуумных приборов все шире применяются полупроводниковые, отличающиеся большими механической прочностью и вибро- стойкостью, надежностью, значительно меньшими массой и габаритами.
При ремонте судовой электроавтоматики, устройств связи и сигнализации возникает необходимость проверки элементов электроники — диодов, крупных вентилей и транзисторов.
При проверке диодов и вентилей любой проводимости и из любого материала необходимо пользоваться только омметром с напряжением не более 4 В. Мегаомметры использовать нельзя.
Исправный диод пропускает в одном направлении значительно больший ток, чем в другом. Если омметр показывает малое сопротивление в обоих направлениях, то такой диод неисправен и дол жен быть заменен.
Германиевые и кремниевые вентили, имеющие радиаторы для охлаждения, следует проверять на плотность соприкосновения с радиатором и правильность установки радиаторов. Если мелом набелить торец диода и навинтить радиатор, то при плотном соприкосновении их мел будет стерт полностью. При неплотном соприкосновении нужна подгонка. Этот метод удобен для всех полупроводниковых приборов. Радиаторы должны быть установлены вертикально для лучшего охлаждения или вдоль воздушного потока при принудительном охлаждении.
Пайка полупроводников должна производиться легкоплавким припоем ПОС-40, паяльником мощностью 50—60 Вт с теплоотводом между местом пайки и выводом полупроводника. Нейлоновая и шерстяная одежда заряжается электричеством, что искажает параметры полупроводников, поэтому ремонт, проверку и испытание необходимо производить в электрически нейтральной одежде (хлопчатобумажной).
Проверку транзисторов производят аналогично проверке диодов. Проверяемый транзистор отпаивают от схемы; затем щупами омметра касаются выводов база—эмиттер, база—коллектор в оба направления. В неисправном транзисторе один из р—η переходов отсутствует или имеет очень малое сопротивление; такой транзистор должен быть заменен.
Возможны неисправности в резисторах и в конденсаторах. У резисторов могут быть обрыв, увеличение сопротивления (при перегреве) или перегорание токопроводящего слоя. Любая неисправность легко обнаруживается омметром или ампервольтомметром. В конденсаторах могут быть пробой изоляции, утечка тока через изоляцию, обрыв вывода, потеря емкости и высыхание электролита в электролитических и объемнопористых конденсаторах. С помощью ампервольтомметра можно обнаружить все эти неисправности, найти неисправный конденсатор и заменить его. При пробое ампервольтомметр показывает малое сопротивление; заряд конденсатора отсутствует. При утечке тока через изоляцию конденсатора прибор показывает небольшое значение сопротивления, заряд отсутствует. При обрыве вывода сопротивление бесконечно, заряд отсутствует. При потере емкости или высыхании электролита стрелка прибора отклоняется незначительно.
При испытании электронных схем необходимо помнить о возможности пиков испытательного напряжения, которое не должно превышать предельного напряжения пробоя самого низковольтного полупроводникового элемента. В начале испытания подают половинное напряжение и контролируют работу всех элементов схемы, а затем — полное рабочее напряжение и выдерживают его в течение 10 мин. Если все элементы схемы при проверке на нагрев выдержали испытание, то работа их считается нормальной.
