Часть I. ОБСЛУЖИВАНИЕ
ЭЛЕКТРООБОРУДОВАНИЯ И ОРГАНИЗАЦИЯ ЭЛЕКТРОРЕМОНТНЫХ РАБОТ
Глава 1.
ТРЕБОВАНИЯ ПРАВИЛ РЕЧНОГО РЕГИСТРА К ЭЛЕКТРООБОРУДОВАНИЮ РЕЧНЫХ СУДОВ И СУДОВ СМЕШАННОГО ПЛАВАНИЯ
ОБЩИЕ ТРЕБОВАНИЯ
Требования Правил Речного Регистра распространяются на электрические установки судов, которые подлежат надзору этих классификационных обществ. Надзор за судами смешанного плавания, которые выходят за пределы территориальных вод, выполняет Регистр СССР, за судами внутреннего плавания — Речной Регистр РСФСР. Хозяйственно, бытовое и технологическое оборудование подлежит надзору только в части монтажа кабелей, средств защиты, изоляции и заземления. Так, например, электрооборудование бытовых холодильников, стиральных и гладильных установок, бытовых вентиляторов, токарных, сверлильных и других станков, сварочных агрегатов надзору не подлежит.
Части электрооборудования должны быть изготовлены из трудносгораемых материалов, устойчивых к воздействию повышенной влажности и паров масла. Крепежные и другие детали электрооборудования, устанавливаемого на открытых палубах и в помещениях с повышенной влажностью, должны выполняться из коррозионностойких материалов или иметь коррозионностойкое покрытие. Токопроводящие части электрооборудования должны быть изготовлены из меди, медных сплавов или равно ценных материалов, за исключением отдельных резисторов, короткозамкнутых обмоток роторов асинхронных двигателей, угольных щеток, угольных столбов и т. п.
Провода внутреннего монтажа электротехнических устройств должны иметь трудносгораемую изоляцию, а нагревательных, отопительных приборов и светильников — несгораемую.
Для цепей ответственного назначения должны применяться провода и кабели с многопроволочными жилами площадью сечения не менее 1 мм2, а для систем управления, защиты и измерения — не менее 0,75 мм2. Возможность использования проводов площадью сечения 0,5 мм2 или печатных схем рассматривается Регистром СССР в каждом случае отдельно.
Концы многопроволочных проводов должны иметь контактно оконцевание одним из разрешенных способов. Для пайки наконечников нельзя употреблять вещества, вызывающие коррозию.
Регистр СССР допускает применение невоспламеняющихся жидкостей для охлаждения неизолированных частей электрооборудования; воспламеняющиеся могут быть использованы только с особого разрешения Регистра.
Изоляционные расстояния должны соответствовать требованиям действующих стандартов. За расчетную температуру воздуха принимается 40°С, воды 25°С.
В зависимости от места установки электрооборудования должна применяться соответствующая степень защиты от возможного соприкосновения персонала с токопроводящими или движущимися частями и от попадания внутрь оболочки посторонних предметов и влаги. В соответствии с Правилами Речного Peгистра РСФСР введено 7 степеней защиты персонала от соприкосновения с движущимися и токопроводящими частями, а таю оборудования от попадания посторонних тел (от 0 до 6). Кроме того, различают 9 степеней защиты от попадания воды внутри оболочки (от 0 до 8).
Условное обозначение степени защиты должно содержать следующие данные:
условный знак — 1Р;
две цифры: первая показывает степень защиты персонала соприкосновения с движущимися частями оборудования, вторая степень защиты оборудования от попадания воды.
Электрооборудование считается защищенным, если степе его защиты от проникновения внутрь него посторонних предметов более нуля. В зависимости от степени защиты исключает возможность попадания внутрь оболочки посторонних тел определенного диаметра: при степени защиты 1—52,5 мм, 2—12,5 м 3 — более 2,5 мм, 4 — более 1 мм. При степени защиты 5 предотвращается отложение вредной пыли, при степени защиты осуществляется полная защита от пыли.

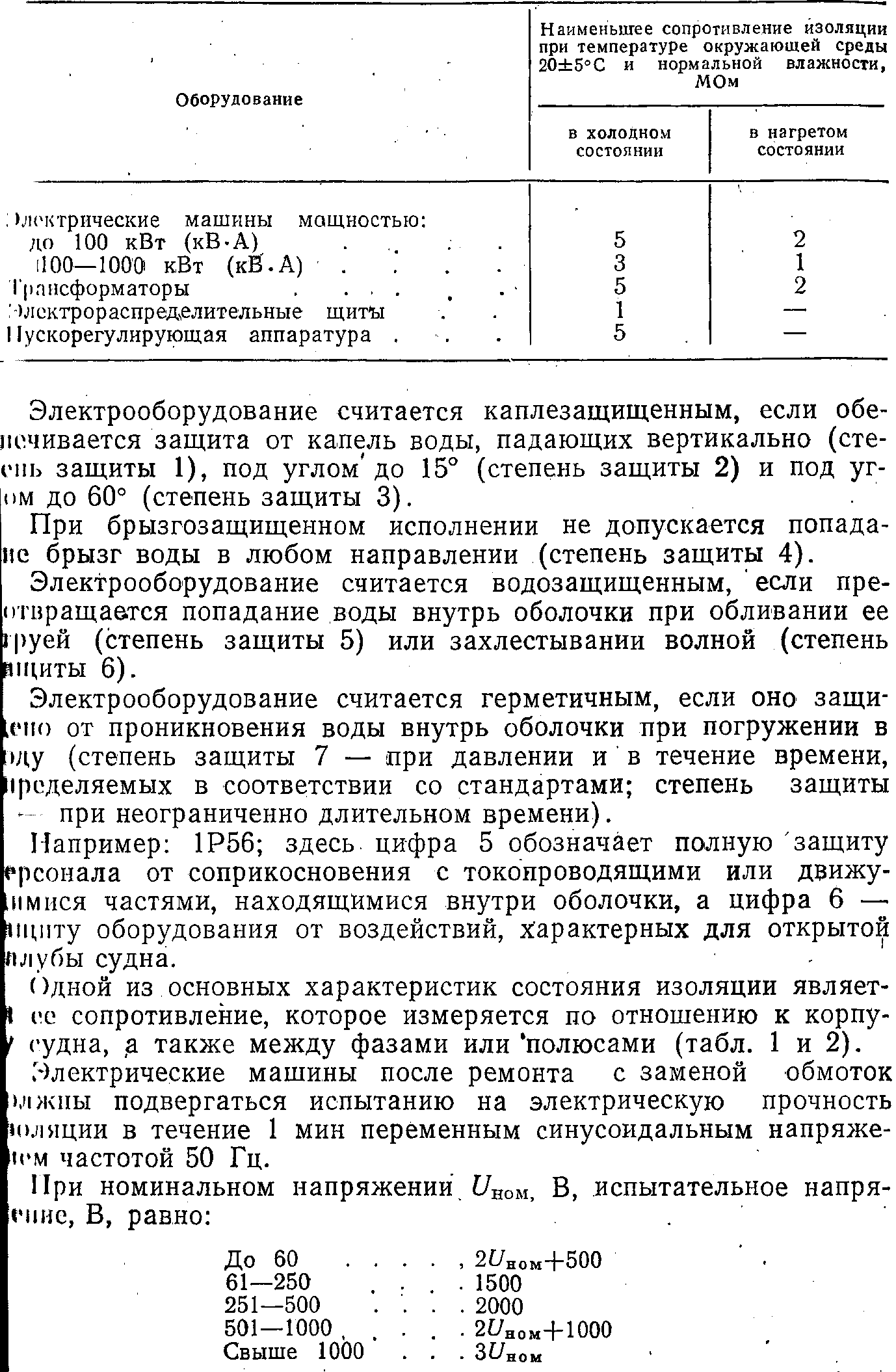

Таблица 1

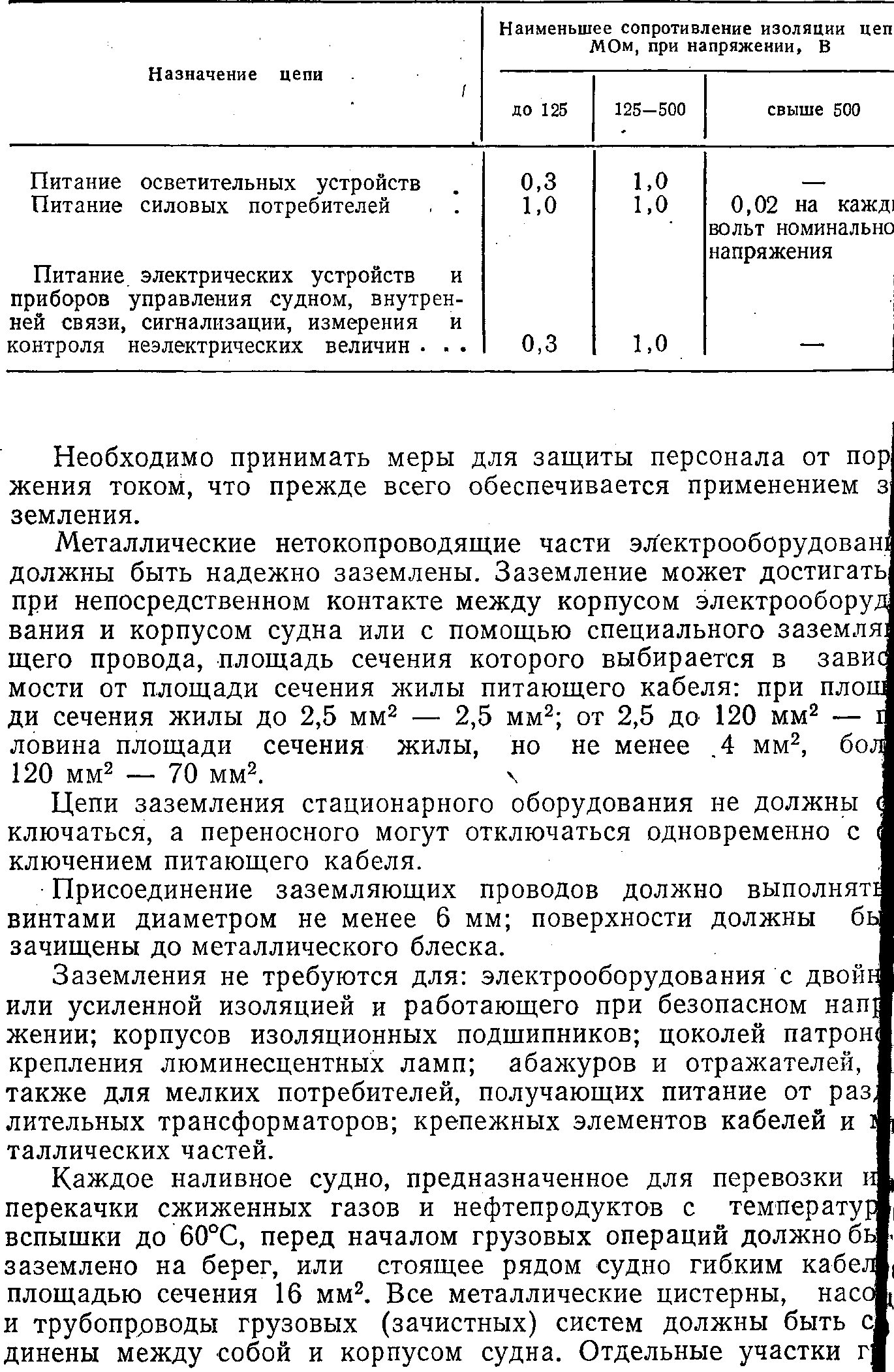

грунтового трубопровода соединяют с помощью медных лент площадью сечения не менее 16 мм2 или стальных — 50 мм2.
Для защиты от поражения молнией на каждой мачте судна устанавливают молниеотводные устройства, которые состоят из молниеуловителя, отводящего провода и заземлителя.
Молниеуловитель выполняют в виде стержня диаметром не менее 12 мм из меди, медных сплавов или стали, защищенного антикоррозионным покрытием, и устанавливают на 300 мм выше сигнального фонаря, находящегося на топе мачты. В качестве проводящего провода используют шину, трос, прут или провод из меди или ее сплавов площадью сечения не менее 70 мм2 или из тали площадью сечения не менее 100 мм2. Заземлителем служит металлический корпус судна или лист углеродистой стали площадью не менее 1,5 м2 на неметаллических судах, постоянно погруженный в воду.
Соединения между молниеуловителем, отводящим проводом и заземлителем выполняют сваркой или болтовыми зажимами. Зажимы и болты не должны быть подвержены коррозии.
1. 6. ТРЕБОВАНИЯ К ЭЛЕКТРИЧЕСКИМ СЕТЯМ, УСТАНОВОЧНОЙ И ОСВЕТИТЕЛЬНОЙ АРМАТУРЕ
Кабели и провода, применяемые на судах, приведены в § 28.
Для переносного электрооборудования допускается применение гибких кабелей и шнуров площадью сечения не менее 0,75 мм2.
Наибольшая допустимая температура для изоляции жилы устанавливаемого кабеля или провода должна быть не менее чем на 10°С выше предусматриваемой температуры окружающей среды.
Суммарная площадь поперечных сечений всех кабелей, прокладываемых в трубе, не должна превышать 40% площади ее внутреннего поперечного сечения.
При прокладке труб и желобов необходимо предусматривать меры, предотвращающие скопления воды в них.
Концы кабелей должны иметь контактное, защитное и уплотнительное оконцевание; там, где возможно воздействие повышенной температуры, защитное оконцевание должно быть теплостойким.
Соединение кабелей должно производиться с помощью соединительных коробок.
Корпуса арматуры должны изготавливаться из коррозионностойкого, трудносгораемого и механически прочного материала. Осветительная арматура, устанавливаемая на конструкциях из легкосгораемых материалов, не должна нагреваться свыше 90°С. Патроны должны быть такими, чтобы не происходило самоотвинчивания ламп. В соответствии с требованием Регистра СССР на каждом патроне должны быть указаны номинальное напряжение и наибольший допустимый ток или мощность.
Разрядные светильники, питаемые напряжением свыше 250 В, должны иметь надписи, указывающие значение напряжения.
Конструкция штепсельных розеток и вилок для напряжения выше 24 В постоянного и 12 В переменного тока должна быть какой, чтобы было возможно подключение заземляющего провода. Штепсельные розетки с корпусами, начиная с исполнения 1P55, должны быть изготовлены так, чтобы обеспечивалась соответствующая степень защиты, независимо от того, находится вилка в розетке или нет.
1. 7. ТРЕБОВАНИЯ К АККУМУЛЯТОРАМ
Осадок внутри баков не должен вызывать короткого замыкания, электролит не должен выливаться при наклоне аккумуляторов на 40°. Материал, из которого изготовлены аккумуляторы, Должен быть стойким к электролиту. Потеря электрической емкости у полностью заряженного аккумулятора в течение 28 сут без нагрузки при температуре 20±5°С не должна превышать 30%
номинальной для кислотных и 25% — для щелочных аккумуляторов.
Аккумуляторные батареи должны быть защищены от действия токов короткого замыкания и обратного тока при заряде. Защита от токов короткого замыкания в цепи электрического пуска двигателей внутреннего сгорания не применяется.
В зависимости от мощности и напряжения батареи могут быть установлены: при мощности более 2 кВт или напряжении свыше 55 В — в специальных аккумуляторных помещениях, при мощности от 0,2 до 2 кВт — в шкафах, при мощности до 0,2 кВт — в любом помещении, за исключением жилых и служебных, а также взрывоопасных.
Кислотные и щелочные батареи нельзя устанавливать в одном помещении. Между отдельными аккумуляторами должна быть обеспечена циркуляция воздуха.
Аккумуляторные помещения и шкафы должны быть газонепроницаемыми. Температура в помещениях должна быть не ниже 5°С. Конструкция устройств отопления и вентиляции должна исключать возможность взрыва. Светильники должны иметь исполнение не ниже Б4Т1. Зарядное устройство должно обеспечивать заряд батареи, питающей потребителей ответственного назначения, за время не более 8 ч.
