Гирлянды изоляторов крепятся к траверзам опор посредством металлических звеньев, увеличивающих шарнирность гирлянды и носящих общее название «поковок».
К поковкам для деревянных траверз относятся:
- крюк для подвески гирлянд на промежуточных опорах (фиг. 231),
- болт с заварным ушком для крепления оттяжных гирлянд на анкерных опорах (фиг. 232)
- серьга для крепления оттяжных гирлянд на угловых опорах (фиг. 233).

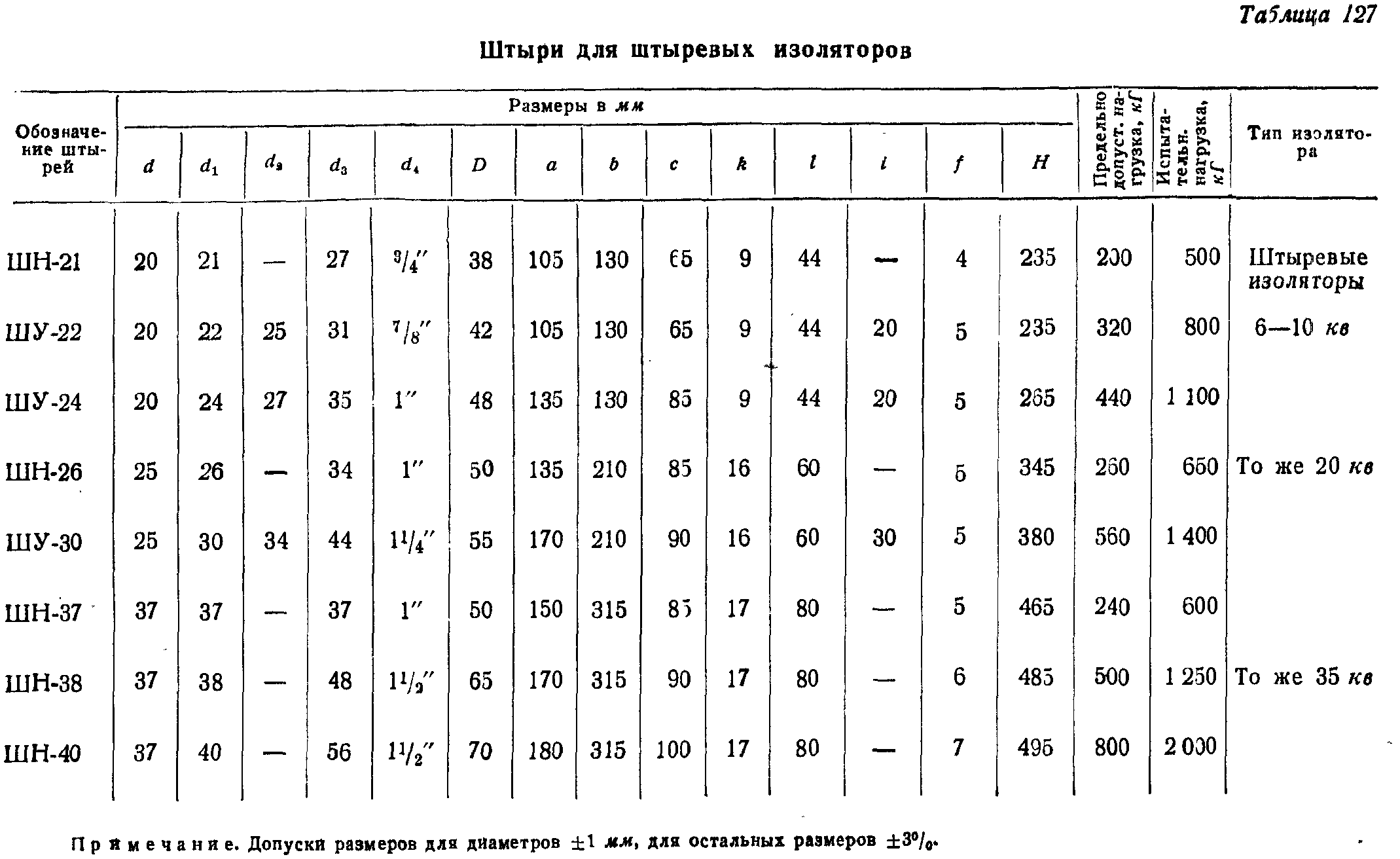

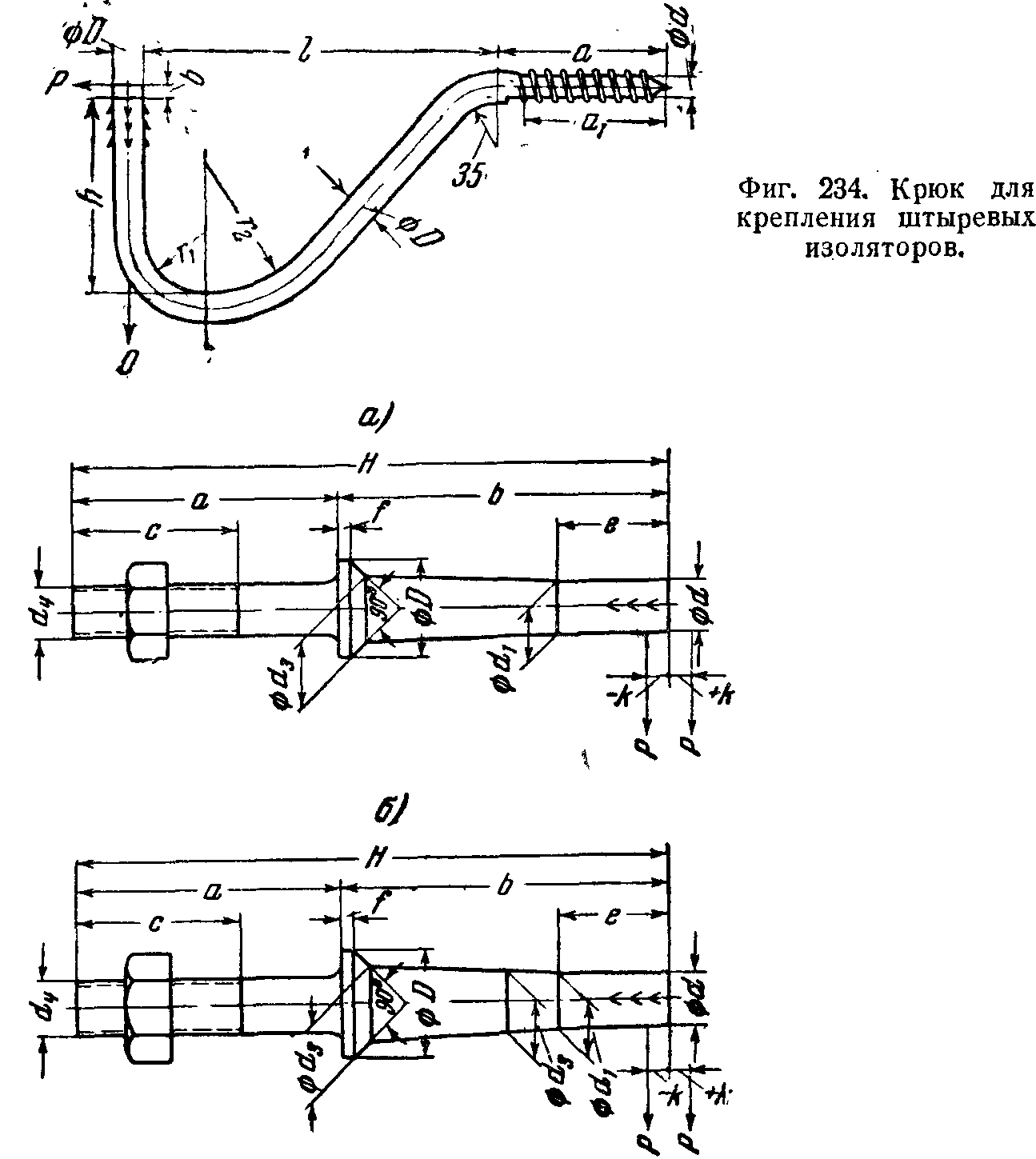

Для крепления штыревых изоляторов применяют крюки (фиг. 234) и штыри (фиг. 235). Основные размеры их даны в табл. 126 и 127.

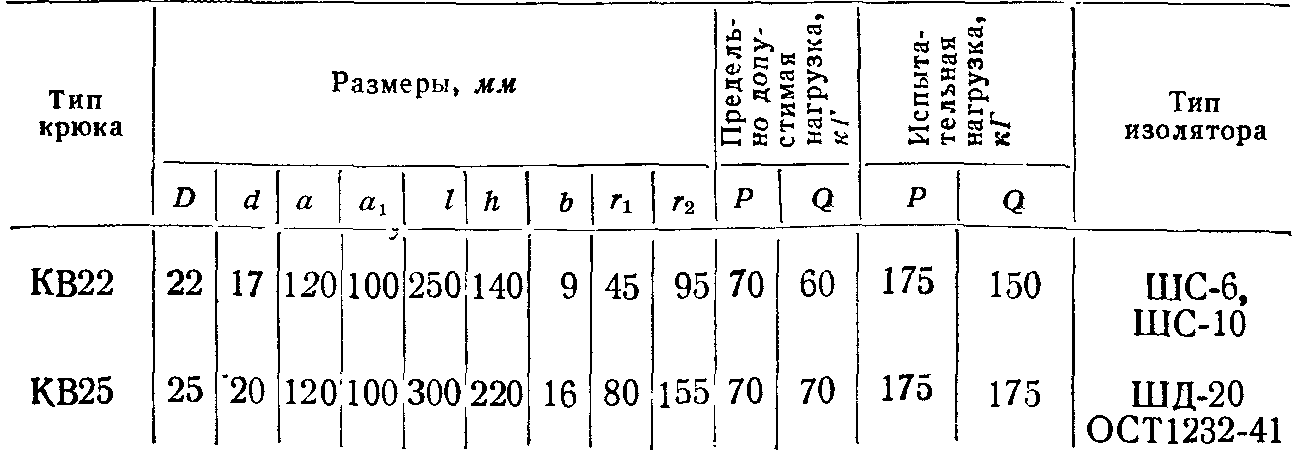

Таблица 126
Крюки для штыревых изоляторов
Примечание. Допуски по размерам D +0,5 мм, допуски по остальным размерам ±3%.

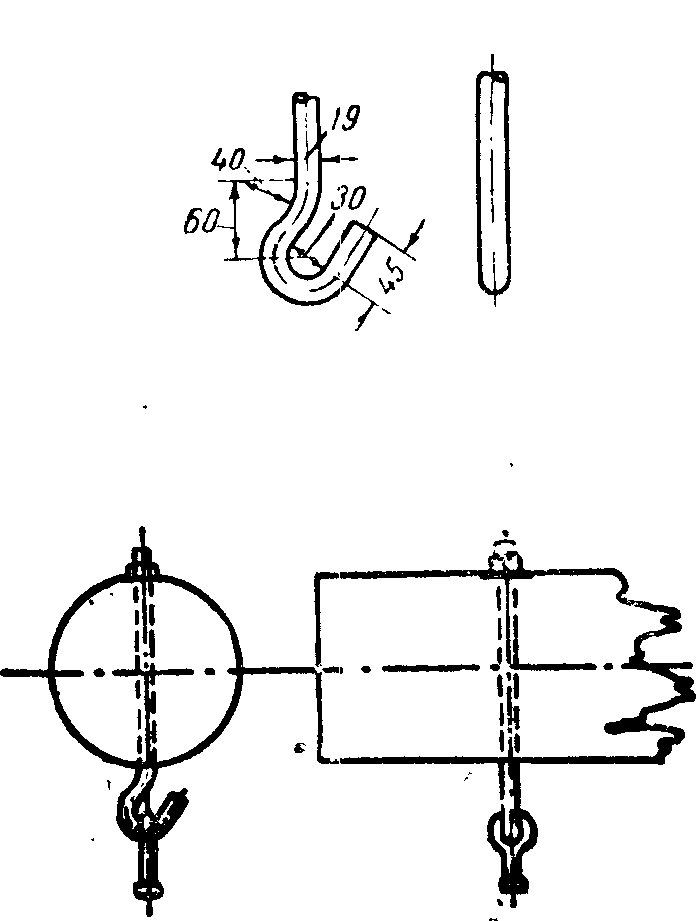

Фиг. 231. Крепление крюка для подвески, поддерживающей гирлянды на деревянной опоре.

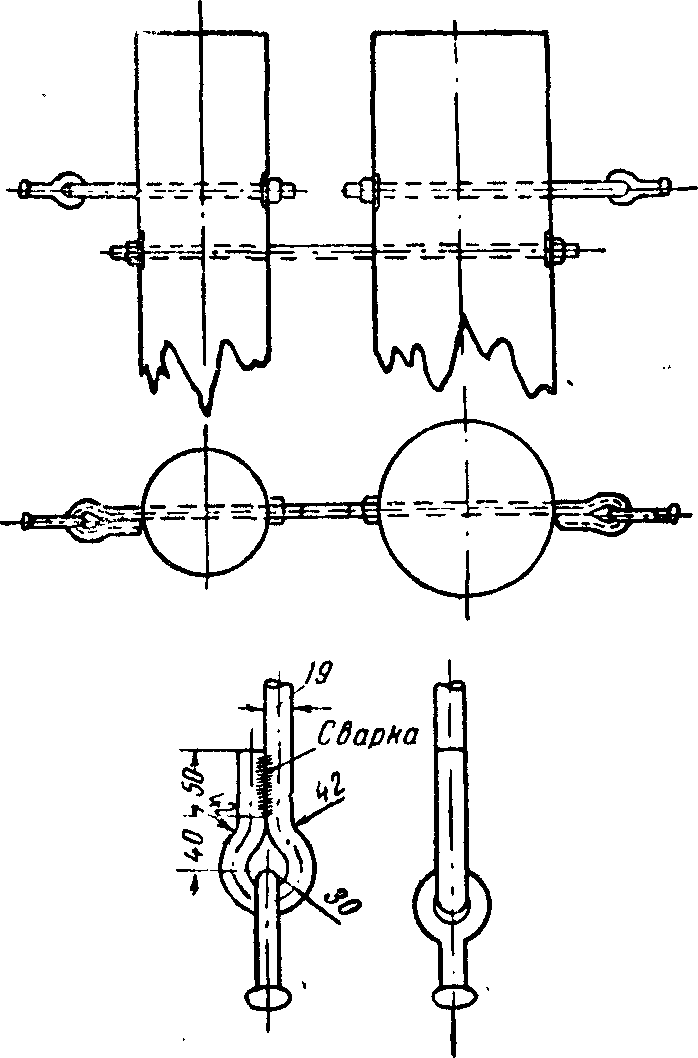

Фиг. 232. Крепление болта с заварным ушком для оттяжных гирлянд на деревянных опорах.

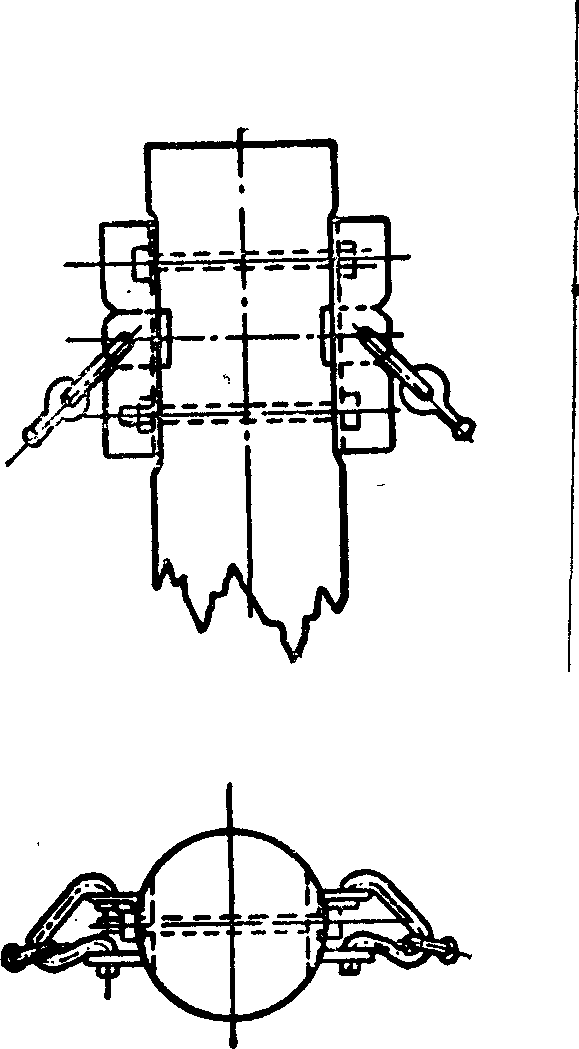

Фиг. 233. Крепление серег для оттяжных гирлянд на угловых деревянных опорах.
Фиг. 235. Штыри для крепления штыревых изоляторов.
а — нормальные; б — усиленные.

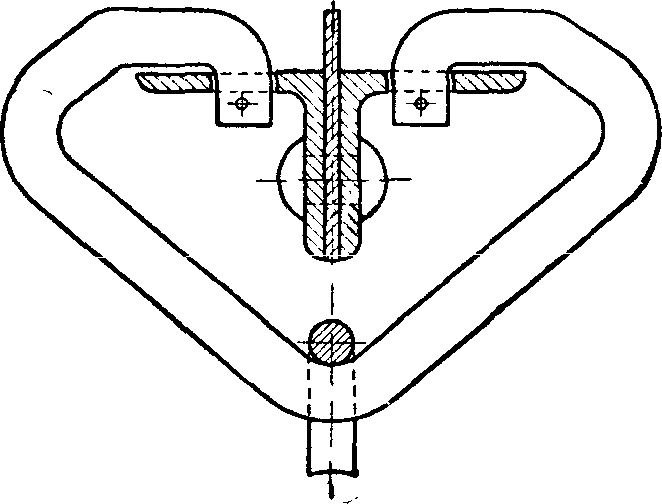

Фиг. 236. Крепление серьги А для подвески гирлянды на промежуточной металлической опоре 110 кВ.

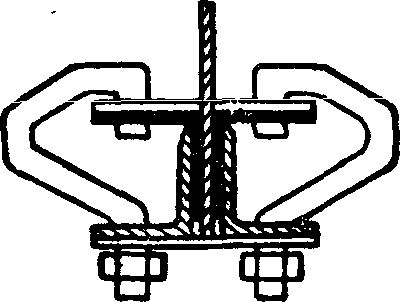

Фиг. 237. Крепление серьги Б для подвески оттяжных гирлянд на металлической опоре 110 кВ.
К поковкам для металлических траверз относятся так называемые фигурные серьги:
1) серьга А — для подвески гирлянды на промежуточные опоры (фиг. 236) и
2) серьга Б — для подвески оттяжных Гирлянд на анкерных и угловых опорах (фиг. 237).
Серьги закрепляются на траверзах гайками или зашплинтовываются.
Поковки изготовляются из стали и должны быть оцинкованы или окрашены для предохранения от ржавления.
