ОРГАНИЗАЦИЯ РАБОТ ПО УКЛАДКЕ БЕТОНА, УХОД ЗА НИМ, ОБРАБОТКА БЕТОНА, КОНТРОЛЬ И ПРИЕМКА БЕТОННЫХ РАБОТ
Перед укладкой бетона в котлован производятся следующие операции: сборка, установка, выверка и закрепление металлического шаблона аналогично описанному выше при установке металлических подножников (фиг. 72 и 73).
Подвеска к шаблонам анкерных болтов, подлежащих закладке в бетонный фундамент. Анкерные болты должны быть прямыми с правильной резьбой и гайками, очищены от грязи и выступать над шаблоном на 100—150 мм.
Вверху на анкерные болты должны быть надеты отрезки труб, чтобы обеспечить «игру» болтов во время установки опор. Высота труб принимается 60—70 см; диаметр 75 мм. Болты расклиниваются деревянными клиньями по оси труб. Проверяется установленная опалубка. Дно котлованов освобождается от посторонних предметов.
Бетон должен быть уложен до начала схватывания, т. е. в период, не превышающий полутора часов с момента приготовления.
Приготовленный вручную бетон накладывается в тачки, подвозится к котловану и сбрасывается в него опрокидыванием тачек. Забрасывать бетон в котлован лопатами запрещается, так как это приводит к расслаиванию бетонной массы.

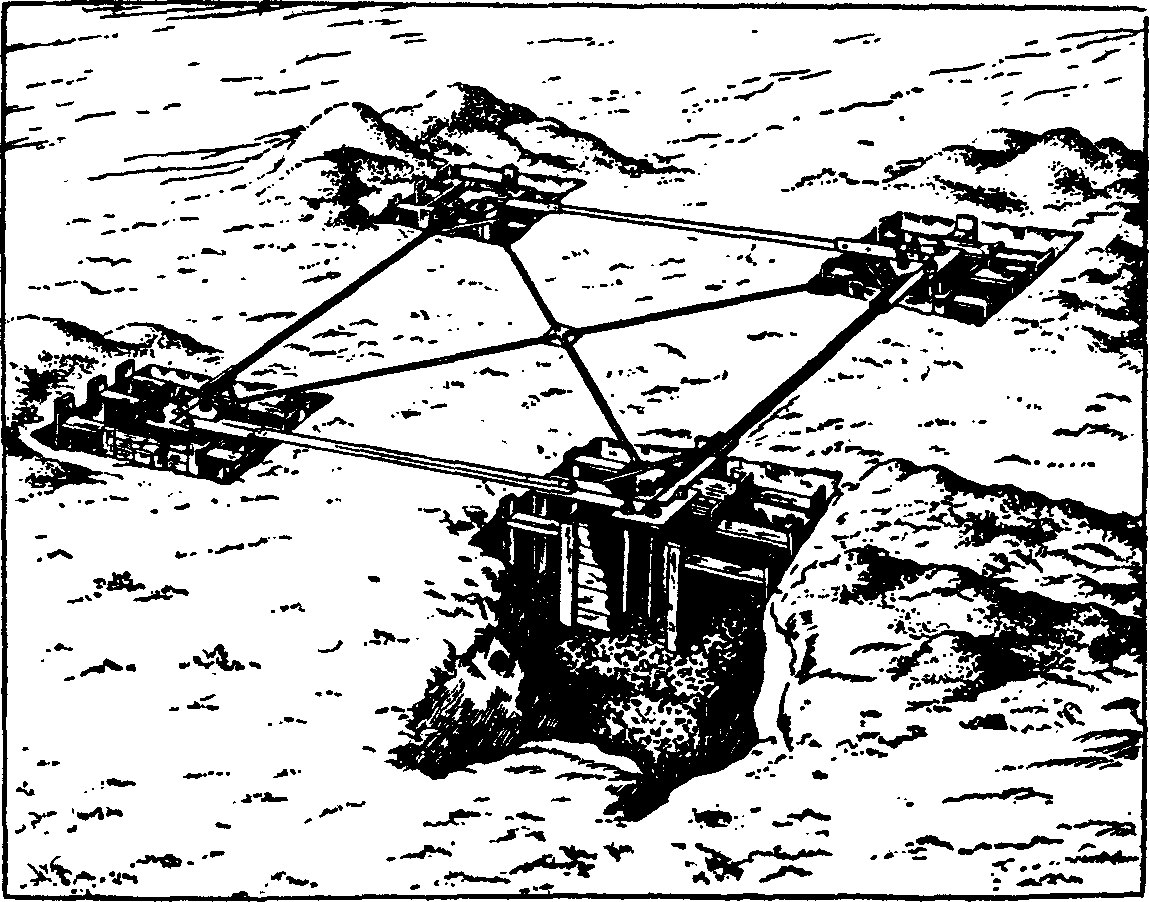

Фиг. 72. Установка анкерных болтов по шаблону.

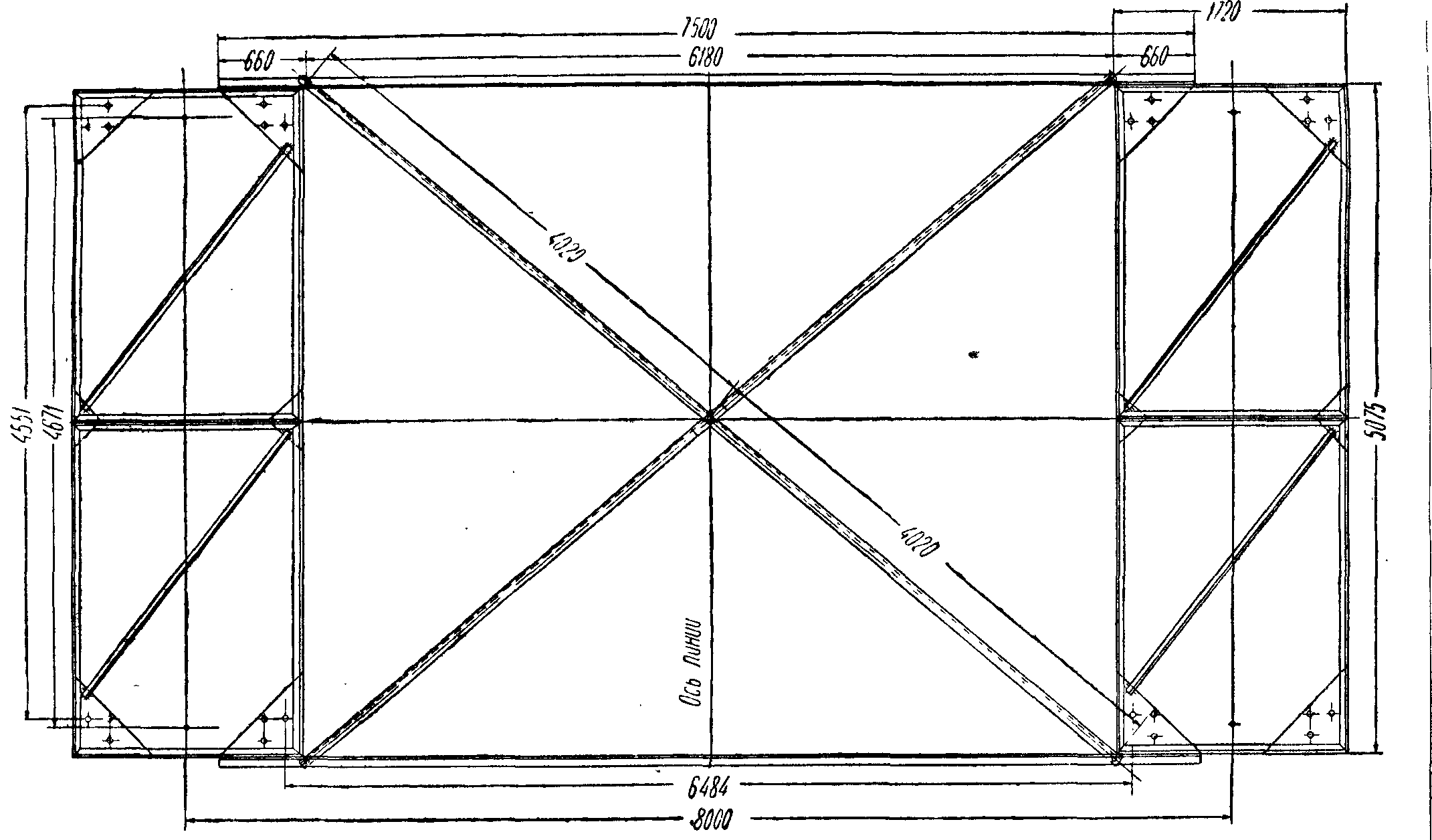

Фиг. 73. Шаблон для установки анкерных болтов.

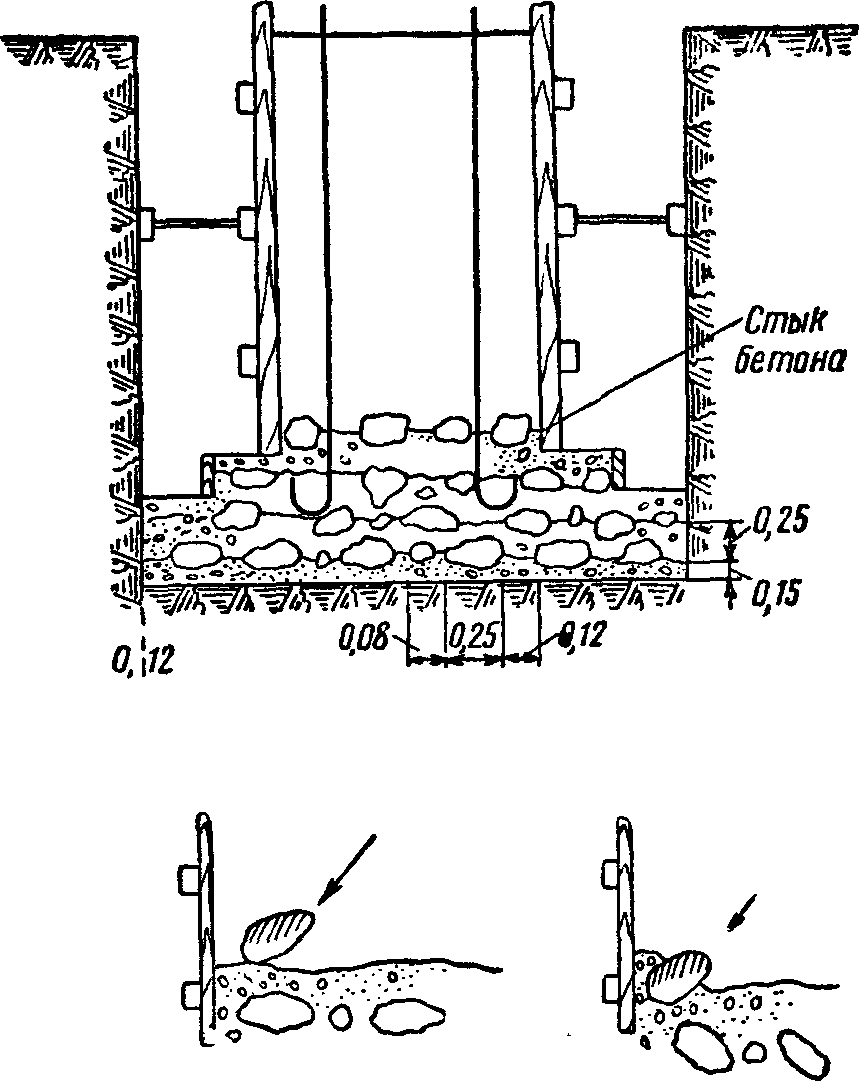

Фиг. 74. Укладка гравийной добавки "изюма" в бетон.
При приготовлении бетона в бетономешалке на пикете бетон по лотку сбрасывается прямо в котлован.
Укладка бетона должна производиться слоями, толщиной, не превышающей 25 см.
Значительную экономию в расходе гравия или щебня можно получить при добавке в сооружаемые бетонные массивы крупных камней, так называемого изюма.
Изюм укладывается на свежеуложенный неуплотненный слой массы в шахматном порядке на взаимном расстоянии, превышающем наибольшую крупность камня. Изюм должен быть чистым и удовлетворять всем требованиям, предъявляемым к гравию. Количество укладываемого изюма не должно превышать 20% объема бетона (фиг. 74).
Бетонирование отдельных массивов должно производиться без перерывов.
При перерывах в бетонировании первый стык допускается только выше ступени подушки фундамента.
При вынужденном перерыве в верхний слой бетона укладывается изюм, для того чтобы придать стыку шероховатую поверхность.

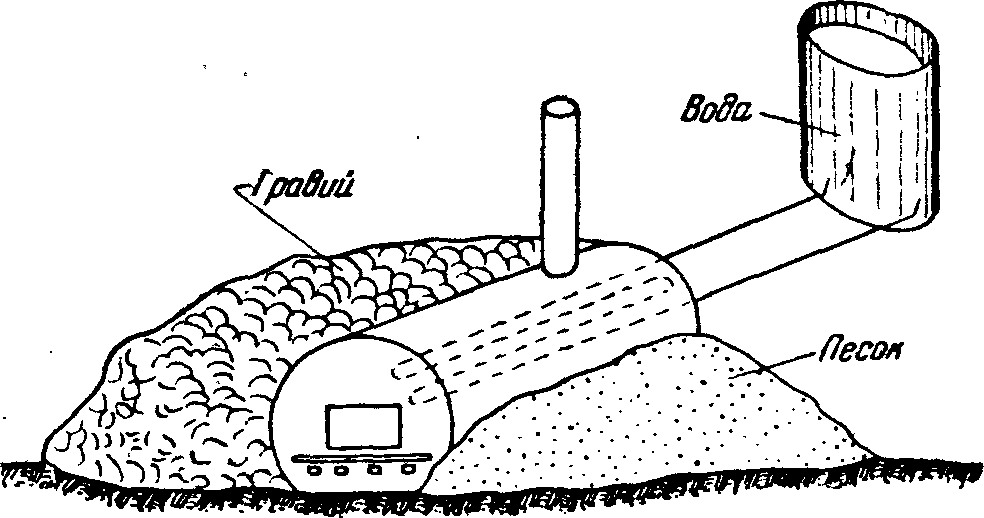

Фиг. 75. Универсальная печь для подогрева материалов для бетона.
При возобновлении работ необходимо хорошо очистить поверхность старого бетона от грязи и мусора, удалить цементную пленку, образующуюся ко окончании схатывания, и промыть поверхность при помощи сильной струи воды.
При составе грунтовых вод, не представляющих непосредственной опасности разрушения бетона, но не исключающих возможности некоторого повреждения его, необходимо обращать особо тщательное внимание на получение плотного строения бетона. Укладку бетона в этом случае рекомендуется производить с применением уплотнения.
Уплотнение бетона в тех местах, где на пикетах имеется источник электроэнергии, производится вибраторами, в противном случае уплотнение производят вручную трамбовками.
Вибрация бетона должна быть произведена немедленно после укладки бетона до начала его схватывания. Поэтому к началу работ по бетонированию необходимо, чтобы электропроводка к месту работ была подведена, вибраторы просмотрены и испробованы, а рабочие снабжены резиновыми сапогами и резиновыми перчатками.
При бетонировании фундамента употребляют поверхностный вибратор и вибробулаву.
Поверхностный вибратор состоит из деревянной площадки, обитой снизу кровельной сталью. К площадке при помощи хомутов прикреплен электродвигатель мощностью 0,3 квт, работающий при напряжениях 220 и 120 в и 2 800 об/мин. Вибратор имеет две ручки для переноски его и управления при работе. Вес вибратора около 60 кг.
Для уменьшения сотрясений, передающихся на руки рабочих, рукоятки насажены на спиральные пружины.
Вибробулава состоит из штанги, на конце которой помещен асинхронный электродвигатель трехфазного тока, заключенный в герметический стальной кожух цилиндрической формы с овальным наконечником, имеющим выступающие ребра. На другом конце штанги имеется рукоятка. Внутри штанги пропущен провод, подающий ток к двигателю вибратора. Мощность электродвигателя 0,32 квт, напряжение 220 или 120 в, 2 800 об/мин. На вал двигателя насажен эксцентрик. Вес вибратора около 30 кг.
Во избежание расслоения бетона вибратор необходимо перемещать на новое место, как только будет достигнуто уплотнение бетона. Вибрирование и уплотнение производится от середины массива к углам.
По окончании работ вибратор тщательно очищается бетонщиком и осматривается и смазывается монтером.
Для обеспечения возможности периодического осмотра и ремонта вибраторов на пикете должен иметься один запасный вибратор.
При укладке бетона применяется следующий инструмент:
- при уплотнении вибраторами: вибратор — 1 или 2, лопаты стальные 2;
- при уплотнении вручную трамбовками: грабли— 1, лопаты стальные — 2, крючки — 2, трамбовки — 2.
ТЕХНИКА БЕЗОПАСНОСТИ ПРИ УСТАНОВКЕ ОПАЛУБКИ И УКЛАДКЕ БЕТОНА
При работах по установке опалубки и укладке бетона необходимо соблюдать следующие мероприятия, обеспечивающие безопасность работ. Топоры следует правильно насадить на топорища и во избежание соскакивания топора во время работы тщательно расклинить. Топорища и ручки должны быть сделаны из дерева твердых пород, оструганы и сглажены. Для плотности насадки необходимо, чтобы топорище выступало на 1 см из обуха топора и было расклинено металлическими клиньями.
Боек молотка должен быть слегка выпуклым, не скошенным и не сбитым.
Втыкать топор в столб, стойку и т. п. и оставлять его на весу запрещается, так как топор может упасть и поранить работающих.
Во избежание ранения ног топором при обтеске планок или досок плотник должен правую ногу отставлять дальше от обтесываемой планки.
При распиловке дерева ручной пилой следует для направления полотна пилы пользоваться куском дерева, а не пальцами рук, при этом укладывать распиливаемый предмет надлежит на прочную опору, а не на калено.
Работать с пилами, имеющими трещины или поломанные зубья, не разрешается.
Производство работ одновременно наверху и внизу (друг над другом) при отсутствии между работающими сплошного настила запрещается.
На лестницах не разрешается оставлять инструмент, так как он может упасть вниз и поранить работающих внизу людей.
Катальные доски для подвоза в тачках бетона не должны располагаться вблизи краев котлованов.
При сбрасывании бетона или опускании камней в котлован каждый раз необходимо предупреждать рабочих, находящихся в котлованах.
Опалубка оснований должна закрепляться надежно. Воспрещается наличие на месте работ досок со вбитыми гвоздями, торчащими остриями вверх.
При возведении бетонных оснований для опор выше уровня земли, подмости и стремянки устраиваются из прочного материала.
Настил подмостей и стремянки должен ежедневно очищаться от мусора, грязи, снега и льда, а при мокрой и морозной погоде посыпаться песком или золой несколько раз в день.
При работе с электрическим вибратором корпус его надежно заземляется, а кабель, подающий ток к вибратору, должен иметь защитную броню.
Бетонщики, работающие на вибраторах, должны быть в резиновых сапогах и в резиновых перчатках.
