Земляные работы на линиях передачи состоят, главным образом, в рытье и засыпке котлованов для фундаментов опор и лишь в незначительных объемах профилировочных работ— рытье придорожных канав и рытье траншей для заземлений.
Значительный удельный вес трудоемких 'земляных работ на линиях, составляющий до 35% от всего объема работ, обязывает всемерно механизировать эти работы.
Однако, механизация рытья котлованов затрудняется малыми габаритами котлованов, что вынуждает использовать специальные буровые машины (типа СОМС), круг применения которых весьма ограничен размерами котлованов и не всегда подходит к фундаментам опор, особенно линий передачи 220 кВ.
Буровые машины выпускаются трех типов, приведенных в табл. 34.

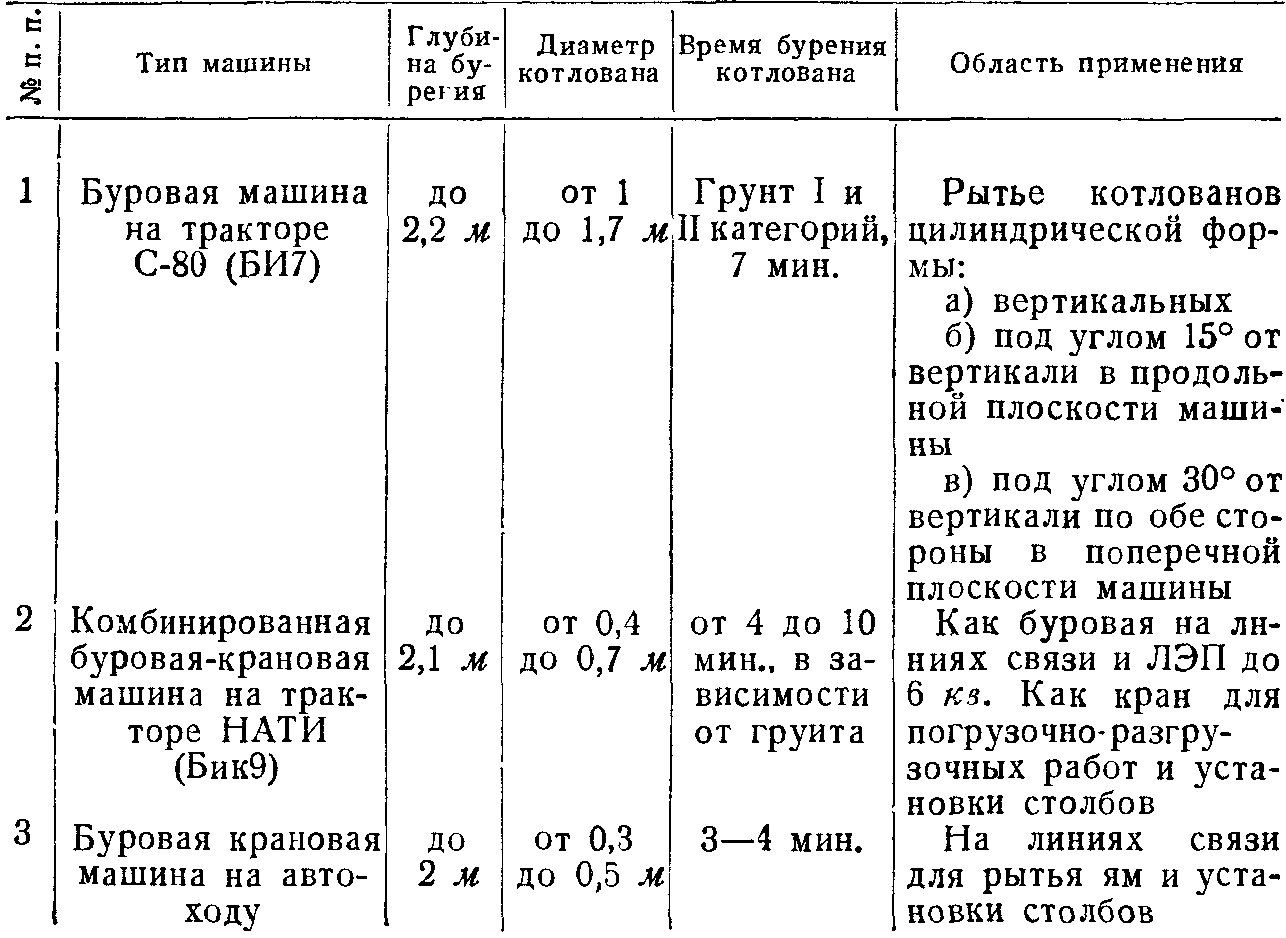

Таблица 34
Буровые машины
Рытье котлованов для опор переходного типа, имеющих объем бетона от 100 до 600 и больше кубических метров, осуществляется экскаваторами с емкостью ковша от 0,25 до 0,5 м3 оборудованными обратной лопаткой.
Технические характеристики одноковшевых экскаваторов, применяющихся на линиях передачи, даны в табл. 35.
Все экскаваторы имеют сменное оборудование и могут работать дреглайнами, кранами и стругами.
Следует отметить, что в случае расположения больших фундаментов далеко от железной дороги или шоссе возникают значительные трудности с доставкой экскаватора весом до 25 т на место работы.

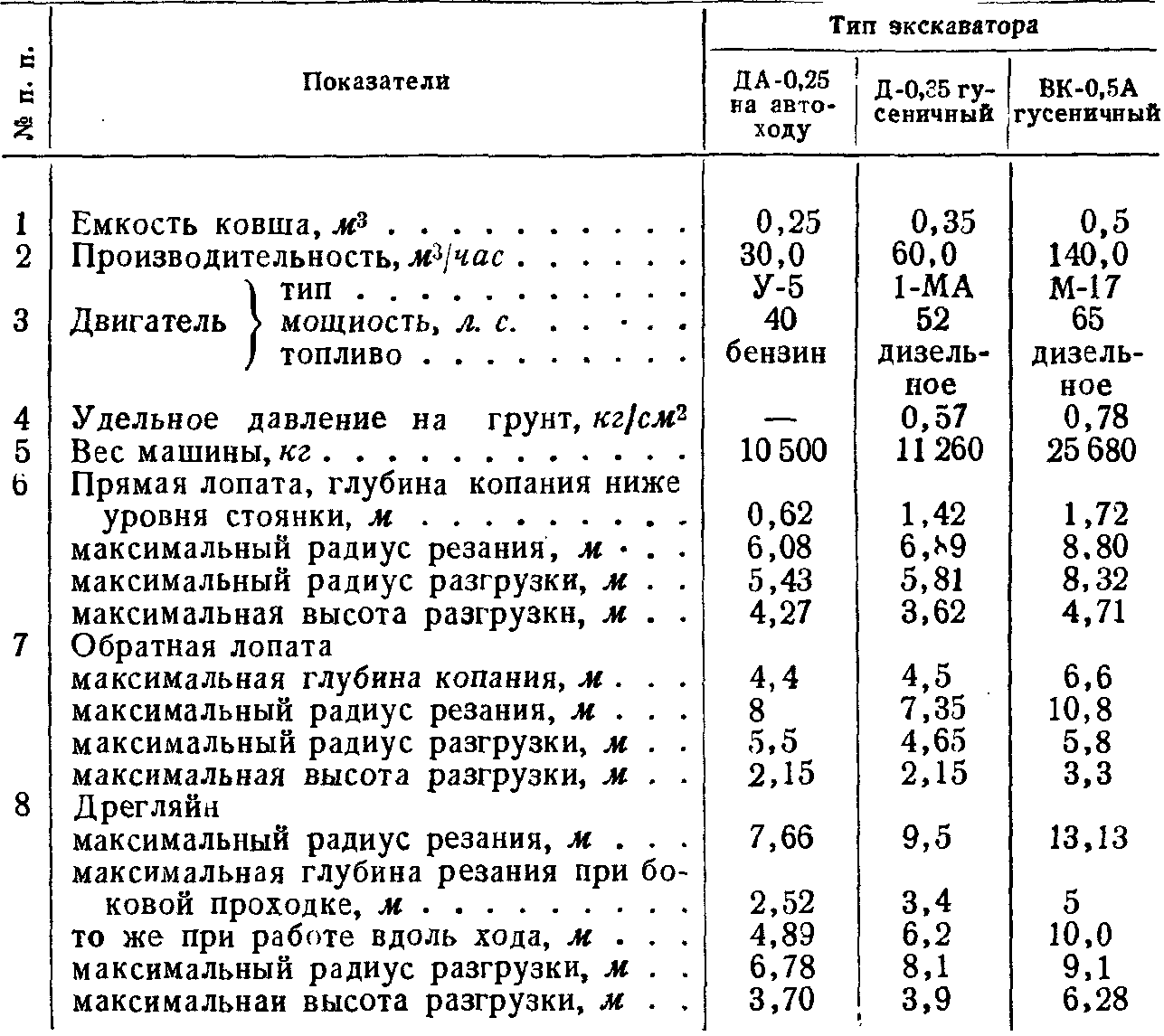

Таблица 35
Характеристики одноковшевых экскаваторов
Засыпка котлованов производится экскаваторами и бульдозерами, что хотя и не освобождает вовсе от ручного труда (разравнивание, трамбовка), но в значительной мере сокращает его применение.
Выбор механизмов для земляных работ определяется в каждом конкретном случае проектными размерами фундаментов и местными условиями. Часто мелкие котлованы приходится копать вручную, вследствие несоответствия размеров буровых машин размерам фундаментов, что нужно особо иметь в виду при организации работ потоком.
Выравнивание дорог механизируется в линейных условиях, главным образом, бульдозерами. Значительно реже производится профилирование дорог грейдерами.
Технические характеристики бульдозеров даны в табл. 36.
Рытье придорожных канав и траншей для заземлений осуществляется плужными канавокопателями в прицепе к трактору.

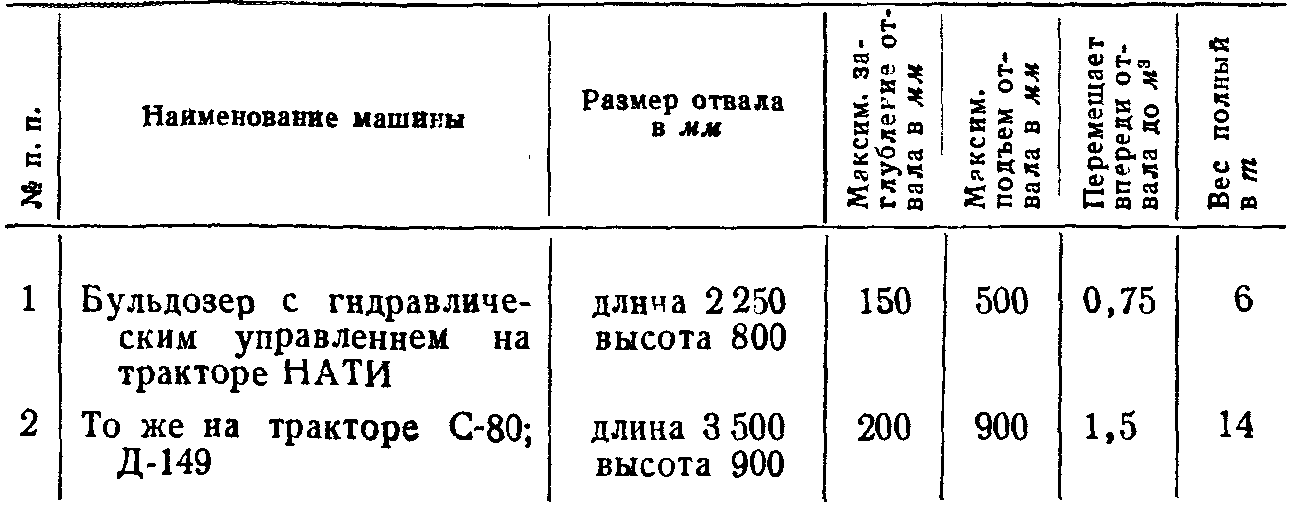

Таблица 36
Технические характеристики бульдозеров
Канавокопатель плужный, двухотвальный, работает с трактором С-80, С-65 или ЧТЗ. Наибольшая глубина копания 750 мм, наибольшая ширина кювета по верху 1 250 мм, по низу 300 мм, вес 3 т. Средняя производительность от 1,5 до 3 км канав полного профиля в смену.
При разработке мерзлого грунта, устройстве фундаментов в скальном грунте или при установке опор непосредственно на скале применяются пневматические бурильные и отбойные молотки и перфораторы.
При разработке котлованов под фундаменты в мерзлом грунте или в скале, грунт или порода разбивается молотками и выгребается вручную или рассверливается перфораторами и взрывается «на встряхивание», а затем мелочь также выгребается вручную.

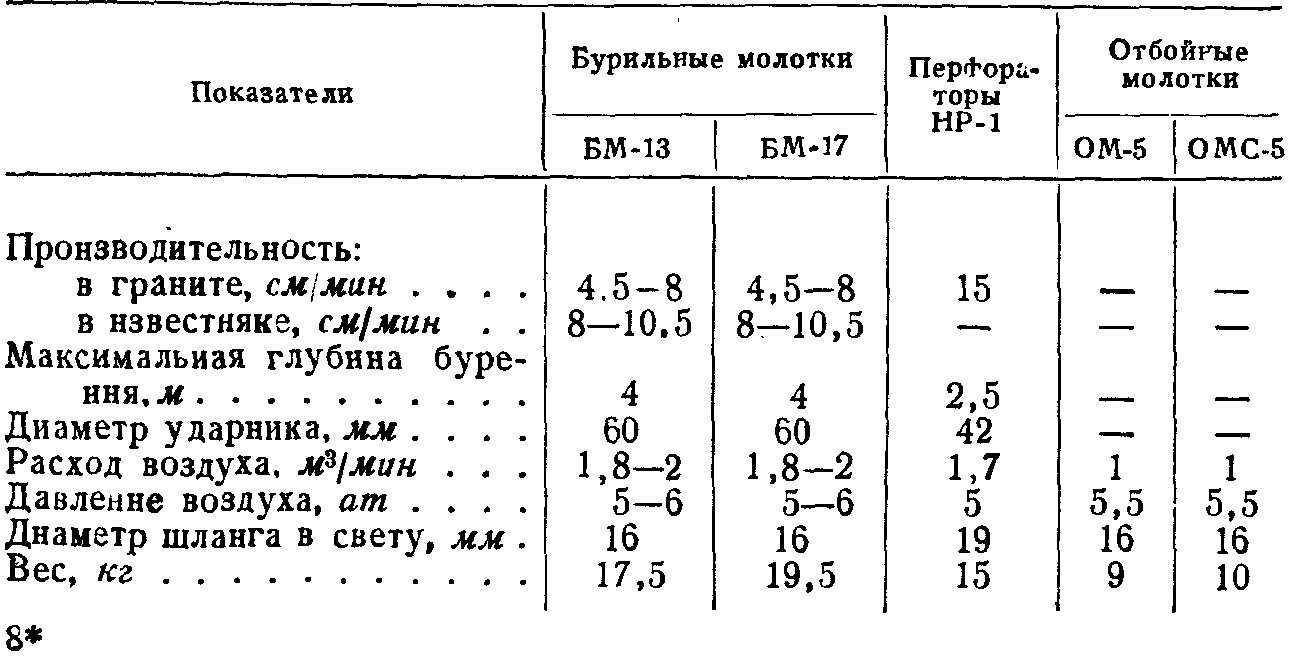

Таблица 37
Бурильные молотки, перфораторы и отбойные молотки
Если опора устанавливается на плотной скале, фундаменты не делаются, а в скале перфораторами высверливаются отверстия под анкерные болты, болты устанавливаются в отверстия и заливаются цементным раствором.
Опора ставится на стальные подкладки, надетые на анкерные болты, и закрепляется гайками.
Технические характеристики отбойных и бурильных молотков и перфораторов даны в табл. 37.
