Механизированное приготовление бетона
Бетономешалка устанавливается так, чтобы была возможность выгружать бетон непосредственно по лотку в котлован. Со стороны ковша укладывается сплошной настил. Для удобства загрузки ковша бетономешалки инертными материалами на настиле у ковша пришивается упорный брусок для тачек.
Гравий и песок для ускорения их подачи к бетономешалке должны быть расположены со стороны ковша на расстоянии не более 15 м от бетономешалки.
Рядом с бетономешалкой устанавливается ящик с цементом. С другой стороны бетономешалки располагается бочка с водой.
Перед пуском в работу должно быть проверено крепление бетономешалки и ее двигателя к грунту, все трущиеся поверхности смазаны, болты подтянуты, и работа всего агрегата проверена на ходу.
Для уменьшения распыления цемента и обеспечения лучшего распределения цемента в бетонной массе при размешивании необходимо, чтобы цемент при загрузке ковша попадал в середину между заполнителями, поэтому сначала в ковш загружаются песок и гравий, затем выгружается мерный ящик с цементом и вслед за этим выгружается вторая порция заполнителей.

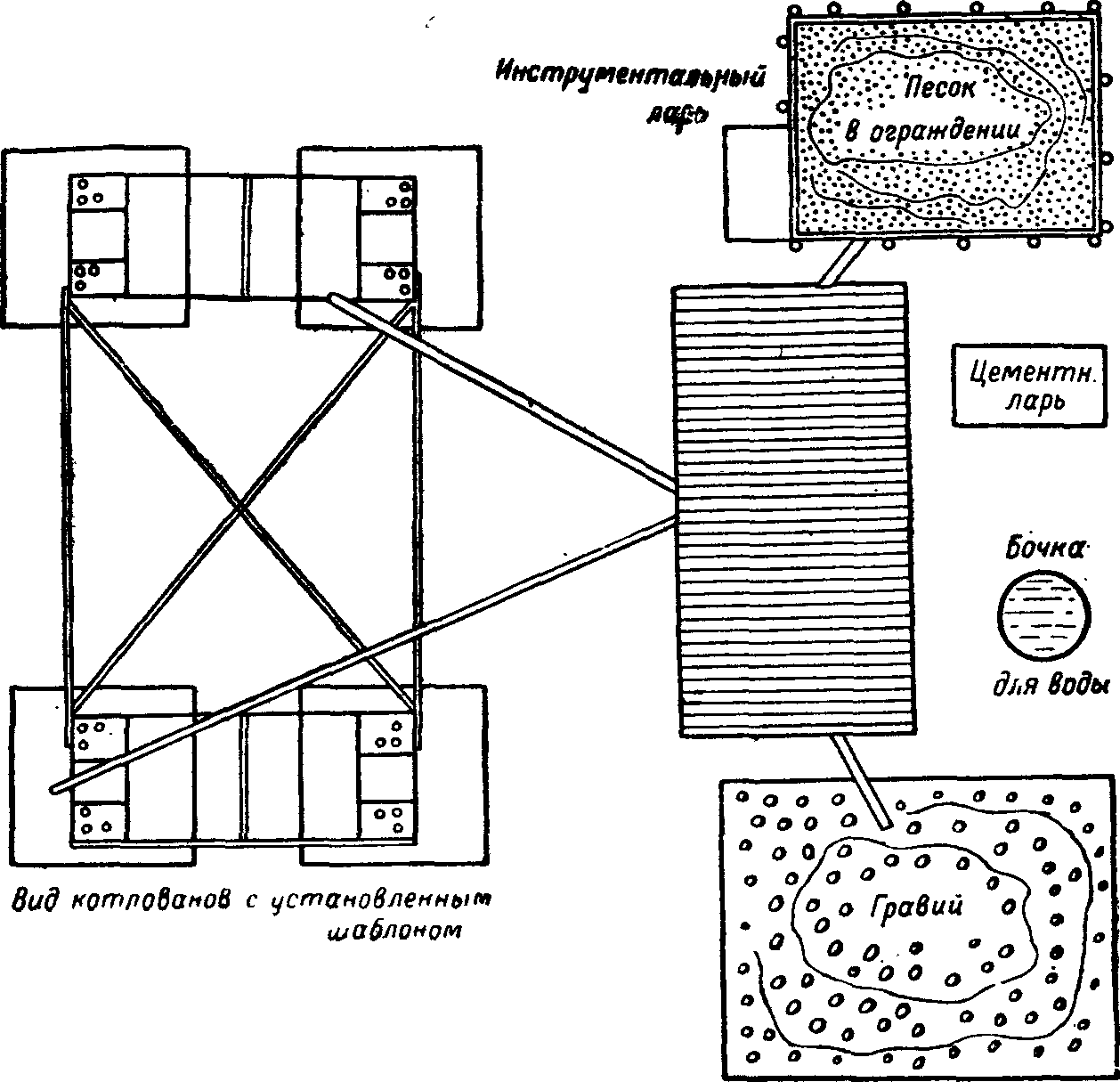

Фиг. 69. План расположения материалов и приспособлений при ручной бетонировке.
По заполнении барабана производится перемешивание бетонной массы вращением его в течение определенного времени и затем его разгрузка.
Работа по приготовлению бетона бетономешалкой производится звеном, состоящим из моториста и нескольких рабочих. Численность звена зависит от емкости барабана бетономешалки и организации работ на пикете.
Пуск в ход и остановка бетономешалки производятся только мотористом.
При поломке и неисправности машины надо немедленно прекратить работу и сообщить об этом дежурному слесарю или механику.

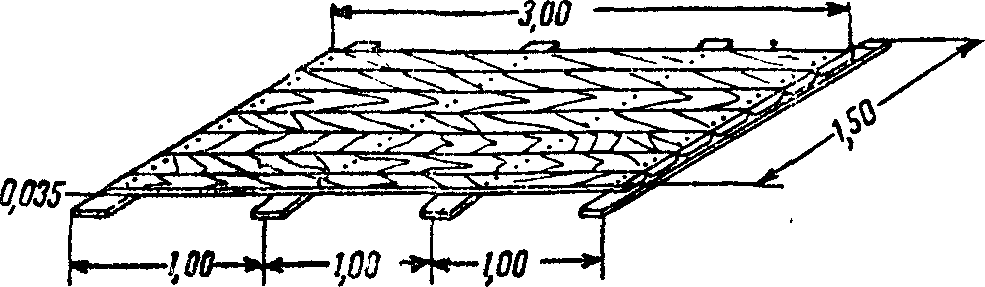

Фиг. 70. Боек для ручной бетонировки.
При приготовлении бетона бетономешалкой применяется следующий инструмент и приспособления: бетономешалка — 1, тачки дозировочные — 4, бочки для воды 2—4, совки для цемента — 1, ведра — 2, лопаты стальные — 2, проверочный конус — 1.
Выбор механизмов для приготовления бетона приведен в гл. 17.
Ручное приготовление бетона
Взаимное расположение на пикете инертных материалов, цемента, воды и всех приспособлений для приготовления бетона показано на фиг. 69.
Фиг. 71. Дозировочные тачки.
Приготовление бетона вручную производится на деревянном щите, называемом бойком.
Боек представляет собой плотно сбитый щит размером 4X8 м из досок толщиной 25 мм, скрепленных поперечными планками (фиг. 70).
Боек укладывается на выровненной горизонтальной площадке, причем рабочая поверхность бойка должна быть очищена от грязи.
Все составляющие материалы для приготовления бетона тщательно дозируются. Дозировка производится по объему помощью мерных (дозировочных) тачек (фиг. 71).
Материалы насыпаются в дозировочные тачки вровень с краями кузова без искусственного уплотнения.
Для приготовления замесов на бойке необходимы 2 рабочих для перелопачивания и 1 для поливки. Подвозка инертных материалов производится подсобной рабочей силой.
В табл. 72 приведен перечень инструмента и приспособлений, необходимых для ручного приготовления бетона.
Таблица 72
Инструменты и приспособления для ручного приготовления бетона
Наименование | Количество |
Щиты разборного бойка.................................... | 1 компл. |
Катальные хода .................................................. | 1 " " |
Бочки для воды ................................................. | 4 шт. |
Ящик для цемента ............................................. | 1 " " |
Тачки дозировочные........................................... | 4 " " |
Совки для цемента.............................................. | 1 " " |
Лопаты гарцовочные.......................................... | 4 " " |
Ведра и лейки ..................................................... | 5 " " |
Проверочный конус .......................................... | 1 " " |
Самый процесс приготовления бетона на бойке производится в соответствии с инструкцией по ручному приготовлению бетона для фундаментов опор.
ТЕХНИКА БЕЗОПАСНОСТИ ПРИ РАБОТЕ НА БЕТОНОМЕШАЛКЕ
Для работы на бетономешалке назначается специально обученное лицо, которым производится пуск в ход и остановка бетономешалки.
Посторонние лица к месту установки бетономешалки не допускаются.
Запрещается находиться около направляющих швеллеров загрузочного ковша бетономешалки и под поднятым ковшом без принятия мер предосторожности, а именно: механизм останавливается, а ковш надежно закреплен; поднятый ковш должен удерживаться не на тормозе, а на собачке храповика.
Во время работы бетономешалки запрещается касаться руками смесительного барабана или каких-либо других движущихся частей бетономешалки. Если это необходимо для очистки барабана от остатков материала, то следует остановить бетономешалку и убедиться, что машину нельзя случайно пустить в ход.
Воспрещается помогать выгрузке бетона из барабана каким-либо приспособлением.
Недопустимо производство каких-либо ремонтных или смазочных работ во время движения бетономешалки.
На время остановки, чистки и смазки механизмов необходимо отключить двигатели, снять приводной ремень.
Во время ремонта бетономешалки загрузочный ковш опускается вниз.
При поломках или других неисправностях бетономешалки надлежит немедленно прекратить работу и сообщить линейному механику или прорабу.
Тару с горючим или маслами хранить около бетономешалки воспрещается.
