ГЛАВА VII. КОНСТРУКЦИЯ И МОНТАЖ КОМПЛЕКТНЫХ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ И ПОДСТАНЦИЙ
КОНСТРУКЦИЯ КОМПЛЕКТНЫХ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ И ПОДСТАНЦИЙ
§ 53. Распределительные устройства
Распределительными устройствами (РУ) называют электроустановки, обеспечивающие прием и распределение электроэнергии и содержащие коммутационные аппараты, устройства защиты и автоматики, измерительные приборы, сборные и соединительные шины и вспомогательное оборудование.
Различают открытые (ОРУ) и закрытые (ЗРУ) распределительные устройства. ОРУ располагают вне зданий на открытой территории. ЗРУ помещают внутри зданий. Открытые РУ обычно применяют при напряжениях 35 кВ и выше, так как строительство зданий при таких напряжениях обходится очень дорого. Закрытые РУ экономически целесообразны при напряжениях 3—20 кВ. При тяжелых климатических условиях, при высоком уровне загрязнения атмосферы, а также при отсутствии достаточных площадей под открытые РУ приходится выполнять их закрытыми и при напряжении 35—110 кВ. По степени заводской готовности распределительные устройства разделяются на сборные и комплектные.

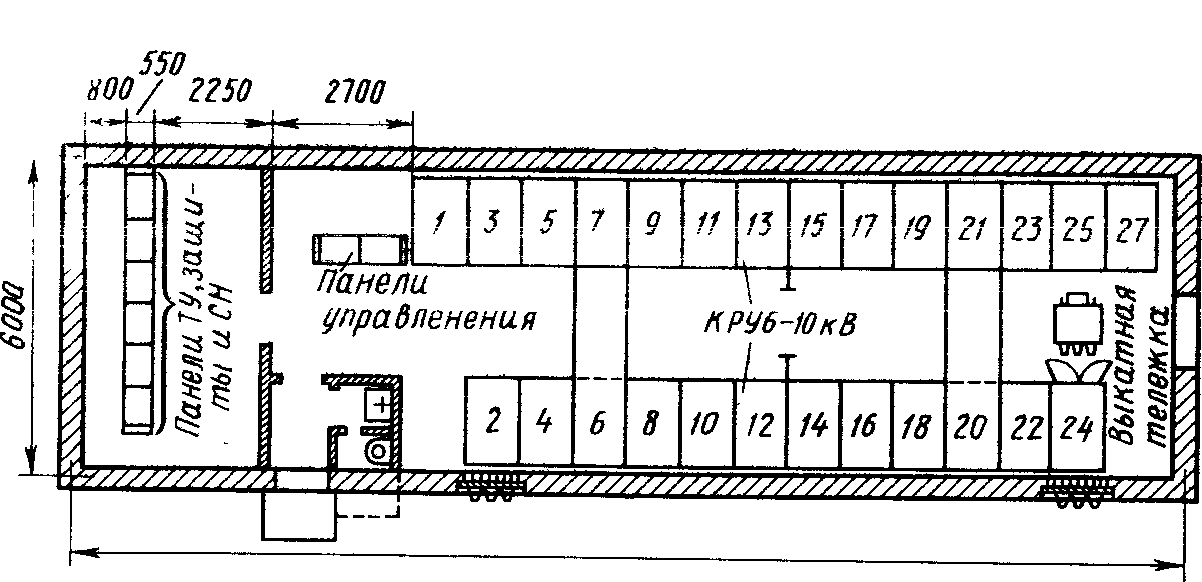

Рис. 163. План закрытого РУ 6—10 кВ
Сборные распределительные устройства комплектуют непосредственно в процессе подготовки монтажа. Оборудование и аппараты монтируют индивидуально. Эти особенности сборных РУ обусловливают большую трудоемкость и высокую стоимость монтажа.
Комплектные распределительные устройства (КРУ) поставляются полностью смонтированными и отрегулированными в металлических шкафах, ячейках, блоках. Монтаж КРУ в основном сводится к сборочным работам. Индустриальные условия производства КРУ обеспечивают им следующие преимущества в сравнении со сборными: полную комплектность поставки и высокую степень готовности; сокращенные объемы и сроки монтажных работ; снижение стоимости монтажа; высокий уровень ремонтопригодности; удобство и быстроту расширения или реконструкции.
Закрытые комплектные распределительные устройства промышленных предприятий (рис. 163) выполняются преимущественно в простейших одноэтажных зданиях зального типа.
Открытые комплектные распределительные устройства монтируют на сборных железобетонных и стальных опорных конструкциях.
При напряжениях 35—110 кВ в качестве ОРУ находят широкое применение открытые блоки высоковольтной аппаратуры, входящие в состав блочных комплектных трансформаторных подстанций (КТПБ).
§ 54. Комплектные распределительные устройства напряжением до 1 кВ
Комплектные распределительные устройства могут быть: обычного (ординарного), объемного и контейнерного исполнения. Комплектные РУ в обычном исполнении состоят из серийного оборудования и размещаются в промышленных зданиях обычного типа.
Комплектные РУ объемного исполнения размещают в отапливаемом, вентилируемом и освещаемом помещении облегченного типа.
Комплектное РУ контейнерного исполнения размещается в специальных контейнерах и состоит из специального оборудования, допускающего особо плотную компоновку.
Комплектные РУ обычного исполнения состоят из панелей, шкафов, блоков, которые при монтаже объединяют в щиты.

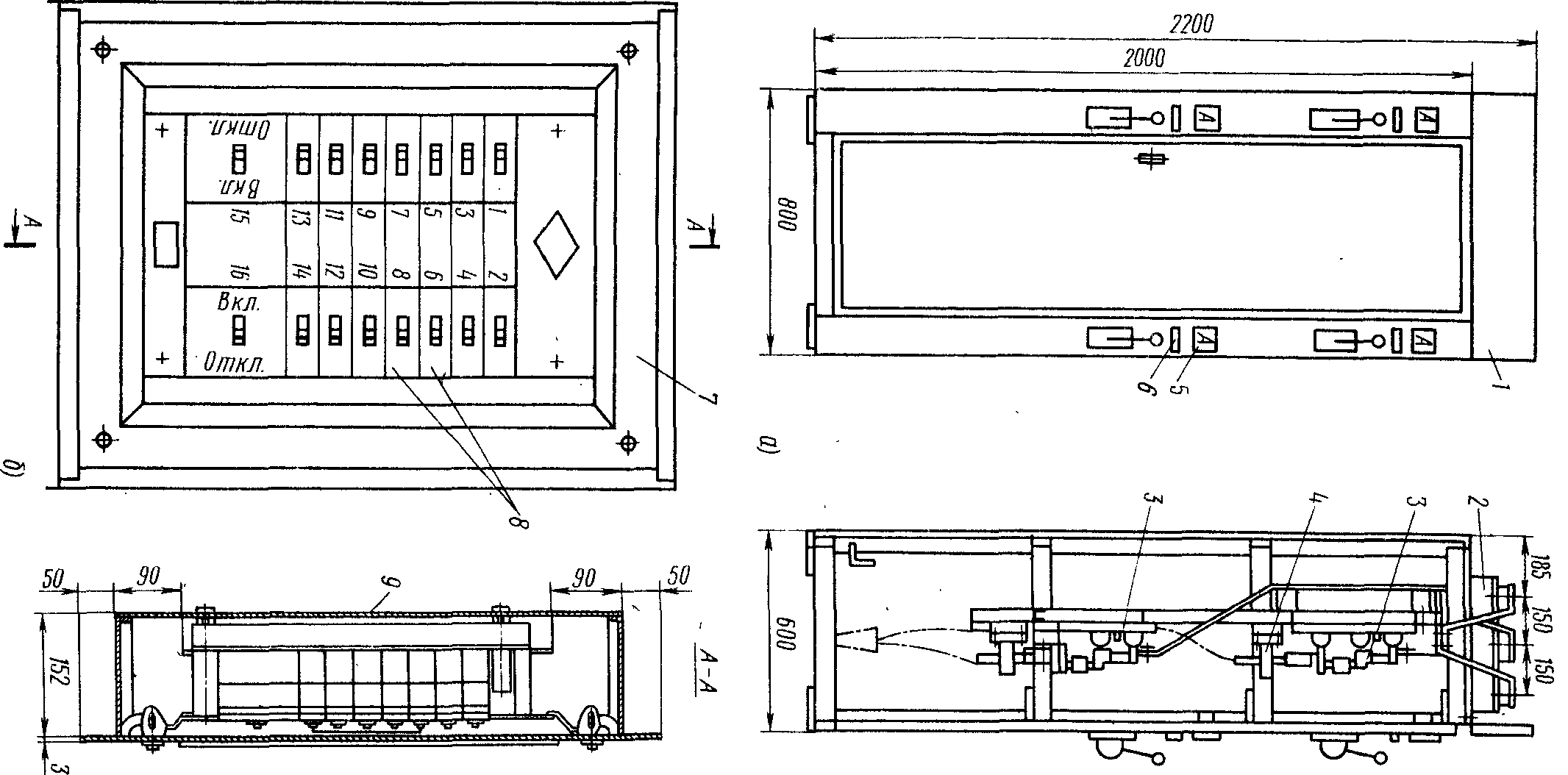

Рис. 164. Комплектные распределительные устройства:
а — панель ЩО-70, б — щиток СУ-9400 с установочными автоматами;1— съемный карниз, 2 — траверса с изоляторами, 3 — рубильник с предохранителями на общей плите, 4 — трансформатор тока, 5 — амперметр, 6 — рамка для надписей, 7 — обрамление, 8 — установочный автомат, 9 —корпус щитка
В зависимости от назначения различают щиты управления, распределительные, защитные и сигнализации.
В настоящее время широкое распространение имеют панели щитов одностороннего обслуживания (прислонного типа) ЩО-70 (рис. 164, а). В номенклатуре ЩО-70 имеются линейные, вводные, секционные, специальные и комбинированные панели. Стыковочные стороны панелей одинаковы. При комплектации панелей в щит свободные торцы последнего закрывают торцовыми панелями-крышками. Панели ЩО-70 используются для распределительных щитов.
Кроме панелей ЩО-70 применяют панели собственных нужд типа ПСН, силовые пункты с предохранителями СП и СПУ, распределительные пункты с автоматическими выключателями серии ПР-21 и ПР-9000, шкафы с автоматами «Электрон» типа ШЭ, силовые шкафы 1ИС, релейные шкафы ШР и др. Для осветительных установок специально изготовляют вводные шкафы ШВ, вводнораспределительные устройства серии ВРУ, щитки с установочными автоматами СУ-9400 (рис. 164. б) и разнообразные групповые и этажные щитки. Набор аппаратуры в панелях и шкафах многовариантен и отображен в стандартных сетках схем заполнения, по которым выбирают панели и шкафы при проектировании.
