Комплекс специальной нормативной документации, регулирующей процесс ввода в эксплуатацию, можно подразделить на документы, имеющие отношение к деятельности в области ввода в эксплуатацию и документы, непосредственно регулирующие эту деятельность. В формировании этого комплекса принята многоуровневая иерархическая система. На базовом нулевом уровне разместились государственные законы, постановления правительства. В состав документов, относящихся к первому— концептуальному уровню, вошли Общие положения обеспечения безопасности АС.
Во второй уровень вошли НД, конкретизирующие и раскрывающие положения документов первого уровня. Документы разделов второго уровня соответствуют или общетехническим документам, или специальным НД по обеспечению безопасности.
К третьему уровню относятся методические документы. На этом уровне размещаются НД, в которых необходимо изложить рекомендации для реализации требований НД регламентирующего уровня. Эти документы должны обеспечить понимание проблемы и дать рекомендации по способам и методам ее решения. Перечень вопросов для рассмотрения на нормативно-методическом уровне является открытым перечнем. Он развивается вместе с развитием структуры системы НД.
Структура системы НД по вводу в эксплуатацию показана на рис. 3.1. Эта структура создала основу для планирования, разработки и совершенствования НД. В выделенных блоках на рис. 3.1 размещены названия серий или отдельных НД, существующих и тех, которые следовало разработать или пересмотреть для регулирования процесса ввода в эксплуатацию. Число блоков, содержащих НД, учитывает уже сформировавшуюся систему правил и норм в ядерной энергетике и ее модификации.
С принятием Федерального закона «Об использовании атомной энергии» предложенная структура НД также претерпела изменения, связанные с установлением статусов документов в области использования атомной энергии. В системе НД в области использования атомной энергии разрабатываются федеральные нормы и правила (ФНП), руководства по безопасности СРВ), руководящие документы (РД), методические документы (МД).
Структура НД должна была позволить охватить средствами нормативного регулирования все наиболее важные аспекты процесса ввода энергоблока АС в эксплуатацию. Были сформулированы направления установления требований, которые должны были найти отражение в НД:
- к готовности систем, оборудования и помещений к этапам ввода в эксплуатацию;
- к организации ПНР;
- к генеральному подряду при проведении ПНР;
- к персоналу, участвующему в проведении ПНР;
- к объему и последовательности ПНР;
- к испытаниям в процессе ввода в эксплуатацию;
- к разрабатываемым в процессе ввода в эксплуатацию технологическим схемам;
- к технической документации по вводу в эксплуатацию (программам и методикам испытаний, спецификации приборов, материалов и оборудования для производства ПНР, к оперативной документации пусконаладочного персонала);
- к инструкциям по эксплуатации;
- к отчетной документации;
- к типовым программам и методикам ПНР;
- к распределению работ между монтажным и пусконаладочным персоналом;
- к научно-техническому руководству вводом в эксплуатацию;
- к авторскому надзору при вводе в эксплуатацию.
- к приемке в эксплуатацию;
- к оценке стоимости работ;
- к обеспечению эксплуатации (как в период ввода в эксплуатацию, так и в период дальнейшей промышленной эксплуатации).
В соответствии с этими направлениями на методическом уровне системы НД в число актуальных были включены НД или блоки НД (см. рис. 3.1).
На методическом уровне было установлено два подуровня с учетом ранжирования по важности, обязательности и детальности с учетом иерархии сверху вниз. Ко второму подуровню отнесены документы, имеющие локальный характер, входящие в состав других документов (первого подуровня).
Рис. 3.1. Структура системы НД по вводу в эксплуатацию
Поскольку требования к обеспечению эксплуатации относятся не только к частным случаям ввода в эксплуатацию, но и к эксплуатации в целом, требования к эксплуатации систем и элементов АС отнесены к регламентирующему уровню.
Как правило, разработка НД велась поэтапно: разработка ТЗ, макета, проекта первой редакции, проектов второй и окончательной редакций. На каждом этапе материал направлялся на отзывы и согласования в компетентные организации. Результаты работы над отзывами находили применение при совершенствовании проектов документов. Разработке проектов документов предшествовало составление аналитических обзоров, выявляющих состояние вопроса по проблеме, подлежащей освещению в НД.
В табл. 3.1 и 3.2 приводятся результаты разработки НД по вводу в эксплуатацию энергоблоков АС, которые приобрели официальный статус (утверждены и введены в действие) в период с 1985 по 1991 гг. Требования к эксплуатации систем и элементов АС («Основные правила обеспечения эксплуатации атомных станций») были разработаны «Атомтехэнерго» позднее, в 1995 г. [41]. К настоящему времени последний документ уже дважды переиздан.
Таблица 3.1. Нормативная документация по вводу в эксплуатацию энергоблоков АС
№ п/п | Наименование документа | Кем утвержден. Год выпуска |
Требования готовности | ||
1 | Технические требования готовности систем, оборудования и помещений энергоблоков атомных станций с реакторами ВВЭР и РБМК к этапам ПНР (с изменением 1990 г.) | МАЭ СССР |
Организация ПНР | ||
2 | Положение об организации пусконаладочных работ на атомных станциях Минатомэнерго СССР и обеспечении безопасности их выполнения | МАЭ СССР |
3 | Положение о генеральном подряде при проведении ПНР на вновь вводимых энергоблоках АЭС, АТЭЦ, АЭСТ | МАЭ СССР |
4 | Положение о распределении работ между монтажным и наладочным персоналом в периоды подготовки и проведения испытаний и комплексного опробования вводимых в эксплуатацию электростанций | Минэнерго СССР 1989 г. |
5 | РД 95.10346-88.Положение о порядке организации проведения пусконаладочных работ, авторского надзора и сервисного обслуживания на АС по аппаратуре контроля и защиты ядерных реакторов и АС | МАЭ СССР 1987 г. |
6 | ОСТ 34-37-784-85. Пусконаладочные работы на АС с водо-водяными энергетическими реакторами. Организация ПНР. Правила производства и приемки. Общие положения | МэиЭ СССР |
7 | ОСТ 34-37-785-85. Пусконаладочные работы на АС с водо-водяными энергетическими реакторами. Организация ПНР. Типовое положение о государственной приемочной комиссии | МэиЭ СССР 1985 г. |
8 | ОСТ 34-37-786-85. Пусконаладочные работы на АС с водо-водяными энергетическими реакторами. Организация пусконаладочных работ. Типовое положение о группе руководства пуском | МэиЭ СССР |
9 | ОСТ 34-37-787-85. Пусконаладочные работы на АС с водо-водяными энергетическими реакторами. Организация ПНР. Типовое положение о рабочей комиссии | МэиЭ СССР 1985 г. |
Требования к персоналу
10 | ОСТ 34-37-788-85. Пусконаладочные работы на АС с водо-водяными энергетическими реакторами. Требования к персоналу. Общие требования | МэиЭ СССР 1985 г. |
11 | ОСТ 34-37-789-85. Пусконаладочные работы на АС с водо-водяными энергетическими реакторами. Требования к персоналу. Подготовка и квалификация персонала | МэиЭ СССР 1985 г. |
12 | ОСТ 34-37-790-85. Отраслевой стандарт. Пусконаладочные работы на атомных станциях с водо-водяными энергетическими реакторами. Требования к персоналу. Аттестация персонала | МэиЭ СССР 1985 г. |
Руководства и методики по натурным испытаниям
13 | ОСТ 34-37-782-85. Пусконаладочные работы на АС с водо-водяными энергетическими реакторами. Общие положения | МэиЭ СССР 1985 г. |
14 | ОСТ 34-37-783-85. Пусконаладочные работы на АС с водо-водяными энергетическими реакторами. Термины и определения | МэиЭ СССР 1985 г. |
15 | ОСТ 34-37-798-85. Пусконаладочные работы на АС с водо-водяными энергетическими реакторами. Общие технические требования к испытаниям систем и оборудования | МэиЭ СССР 1985 г. |
№ | Наименование документа | Кем утвержден. Год выпуска |
16 | ОСТ 34-37-791-85. Пусконаладочные работы на АС с водо-водяными энергетическими реакторами. Объем и последовательность ПНР- Общие положения | МэиЭ СССР |
17 | ОСТ 34-37-792-85. Пусконаладочные работы на АС с водо-водяными энергетическими реакторами. Объем и последовательность ПНР. Гидравлические испытания и промывка 1-го контура | МэиЭ СССР |
18 | ОСТ 34-37-793-85. Пусконаладочные работы на АС с водо-водяными энергетическими реакторами. Объем и последовательность ПНР. Первая ревизия основного оборудования ядерной паропроизводящей установки | МэиЭ СССР |
19 | ОСТ 34-37-794-85. Пусконаладочные работы на АС с водо-водяными энергетическими реакторами. Объем и последовательность ПНР | МэиЭ СССР |
20 | ОСТ 34-37-795-85. Пусконаладочные работы. Объем и последовательность ПНР. Вторая ревизия основного оборудования ядерной паропроизводящей установки | МэиЭ СССР |
21 | ОСТ 34-37-796-85. Пусконаладочные работы на АС с водо-водяными энергетическими реакторами. Объем и последовательность ПНР. Физический пуск реактора | МэиЭ СССР |
22 | ОСТ 34- 37-797-85. Пусконаладочные работы на АС с водо-водяными энергетическими реакторами. Объем и последовательность ПНР. Энергетический пуск и освоение проектной мощности блока | МэиЭ СССР |
23 | ОСТ 34-70-915-86. Гарантийные испытания | МэнЭ СССР |
24 | МУ 34-70-100-85. Методические указания по проверке •пусконаладочных работ на тепломеханическом оборудовании машинных залов атомных электростанций | МАЭ СССР 1986 г. |
25 | АСУ ТП АС. Правила наладки, испытания и сдачи-приемки в эксплуатацию автоматизированной системы управления технологическими процессами АС | МАЭП СССР 1986 г. |
Техническая документация по вводу в эксплуатацию
26 | OCT 34-37-799-85. Пусконаладочные работы на АС с водо-водяными энергетическими реакторами. Техническая документация. Общие положения | МэиЭ СССР |
27 | ОСТ 34-37-800-85. Пусконаладочные работы на АС с водо-водяными энергетическими реакторами. Техническая документация. Требования к содержанию документа “Программа и методика испытаний” | МэиЭ СССР 1985 г. |
28 | ОСТ 34-37-801-85. Пусконаладочные работы на АС с водо-водяными энергетическими реакторами. Техническая документация. Требования к спецификации приборов, материалов и оборудования для ПНР | МэиЭ СССР |
29 | ОСТ 34-37-803-85. Пусконаладочные работы на АС с водо-водяными энергетическими реакторами. Техническая документация. Требования к оперативной документации ПН персонала | МэиЭ СССР |
Эксплуатационная документация по вводу в эксплуатацию
30 | ОСТ 34-37-811-85. Пусконаладочные работы на АС * | МэиЭ СССР 1985 г. |
31 | ОСТ 34-37-802-85. Пусконаладочные работы на АС с водо-водяными энергетическими реакторами. Техническая документация. Требования к инструкции по эксплуатации технологических систем | МэиЭ СССР 1985 г. |
32 | ОСТ 34-37-812-85. Пусконаладочные работы на АС с водо-водяными реакторами. Техническая документация Требования к инструкции по эксплуатации оборудования | МэиЭ СССР 1985 г. |
Отчетная документация по вводу в эксплуатацию
33 | ОСТ 34-37-804-85. Пусконаладочные работы на АС с водо-водяными, энергетическими реакторами. Отчетная документация. Акты об окончании работ на отдельных этапах ПНР | МэиЭ СССР 1985 г. |
34 | ОСТ 34-37-805-85. Пусконаладочные работы на АС с водо-водяными энергетическими реакторами. Отчетная документация. Акт приемки блока в эксплуатацию | МэиЭ СССР 1985 г. |
35 | ОСТ 34-37-806-85. Пусконаладочные работы на АС с водо-водяными энергетическими реакторами. Отчетная документация. Акты о приемке оборудования | МэиЭ СССР 1985 г. |
36 | ОСТ 34-37-807-85. Пусконаладочные работы на АС с водо-водяными энергетическими реакторами. Отчетная документация. Протоколы пусконаладочных работ | МэиЭ СССР 1985 г. |
37 | ОСТ 34-37-808-85. Пусконаладочные работы на АС с водо-водяными энергетическими реакторами. Отчетная документация. Акты о готовности блока к проведению отдельных этапов ПНР | МэиЭ СССР 1985 г. |
№ п/п | Наименование документа | Кем утвержден. Год выпуска |
38 | ОСТ 34-37-809-85. Пусконаладочные работы на АС с водо-водяными энергетическими реакторами. Отчетная документация. Общие положения | МэиЭ СССР |
39 | ОСТ 34-37-810-85. Пусконаладочные работы на АС с водо-водяными энергетическими реакторами. Отчетная документация. Требования к отчетам о выполнении ПНР | МэиЭ СССР |
Научное и техническое руководство и авторский надзор
40 | Положение о научно-техническом руководстве и авторском надзоре при проведении пусков АС с реакторами типа ВВЭР, сооружаемых по заказам Минатомэнерго СССР (с изменением 1993 г.). | МАЭ СССР 1987 г. |
Приемка в эксплуатацию
41 | ВСН АС-90. Правила приемки в эксплуатацию законченных строительством энергоблоков. | МАЭП СССР 1990 г. |
Эксплуатация
42 |
ОПЭ АС Основные правила обеспечения эксплуатации атомных станций | Минатом РФ 1995 г. |
Типовые графики
43 | Типовой график проведения пусконаладочных работ на блоке с реактором ВВЭР-1000 | МэиЭ СССР 1983 г. |
44 | Типовой график проведения пусконаладочных работ на блоке с реактором РБМК | МэиЭ СССР 1979 г. |
Прейскуранты
45 | Прейскурант №81-27-02. Оптовые цены на экспериментально-наладочные работы по совершенствованию эксплуатации атомных станций. Часть 1. Оборудование и системы· атомных станций. Общая часть | МАЭП СССР 1991 г. | |||
46 | Прейскурант №81-27-02. Оптовые цены на экспериментально-наладочные работы по совершенствованию эксплуатации атомных станций. Часть 3. Оборудование и системы атомных станций с реакторами РБМК | МАЭП СССР 1991 г. | |||
47 | Прейскурант №81-27-02. Оптовые цены на экспериментально-наладочные работы по совершенствованию эксплуатации атомных станций. Часть 4. Оборудование и системы атомных станций с реакторами БН | МАЭП СССР 1991 г. | |||
48 | Прейскурант №81-27-02. Оптовые цены на экспериментально-наладочные работы по совершенствованию эксплуатации атомных станций. Часть2. Оборудование и системы атомных станций с реакторами ВВЭР | МАЭП СССР |
| ||
49 | Прейскурант №81-27-04. Оптовые цены на пусконаладочные работы по технологическому оборудованию атомных станций с реакторами ВВЭР-1000 | МАЭП СССР* |
| ||
‘ 50 | Прейскурант №81-27-03. Оптовые цены на подготовку и переподготовку персонала атомных станций в учебно- тренировочных центрах | МАЭП СССР |
| ||
Таблица 3.2. Типовые программы и методики (для серийного энергоблока с ВВЭР-1000)
№ п/п | Наименование документа |
Этапные программы | |
1 | Испытания и опробование систем и оборудования |
2 | Гидроиспытания, промывка и обкатка ЯППУ (320.00.НВ.ПМ1). |
3 | Ревизия основного оборудования 1-го контура (320.00.НВ.Пм2) |
4 | Испытания защитной оболочки реакторного отделения (320.ΧΑ.3Α.ΠΜ) |
Технологические системы реакторного отделения
5 | Маслосистема главных циркуляционных насосов (320.Υ.НВ.ПМ1) | |
б | Маслосистема подпиточных насосов (320.ТК.НВ.ПМ1) | |
7 | Система подпитки-продувки 1-го контура (320.ТК.НВ.ПМ) | |
8 | Система компенсации давления (320.ΥΡ.ΗΒ.ΠΜ) | |
9 | Система расхолаживания бассейна выдержки (320.TG.HB.ПM) | |
10 | Система организованных протечек 1-го контура (320.ΤΥ.ΗΒ.ΠΜ) | |
11 | Система продувки парогенераторов (320.RY.HB.ПM) | |
12 | Система спецканализации (320.ΤΖ.ΗΒ.ΠΜ) | |
13 | Система азота реакторного отделения (320.ТР.НВ.ПМ) | |
14 | Система “чистого” конденсата (320.ΤΝ.ΗΒ.ΠΜ) | |
15 | Система технического водоснабжения ответственных потребителей (320.УБА.ПМ1) | |
№ п/п | Наименование документа | |
16 | Система технической воды ответственных потребителей РО (320. ΥΕΗΒ.ΠΜ) | |
17 | Система технической воды неответственных потребителей РО (320. УВ.НВ.ПМ) | |
18 | Система технического водоснабжения неответственных потребителей (320.УВ.БА.ПМ1). | |
19 | Система сжатого воздуха высокого давления для управления пневмоприводами (в части компрессорной) (320.UТ.НВ.ПМ) | |
20 | Система сжатого воздуха высокого давления для управления пневмоприводами арматуры реакторного отделения (320.UТ.НВ.ПМ) | |
21 | Главный циркуляционный насос (320.ΥD.ΗΒ.ΠΜ) | |
22 | Технологические зашиты и блокировки системы ГЦН (320.40.КА.ПМ 11) | |
23 | Главный циркуляционный трубопровод (320.УА.НВ.ПМ) | |
24 | Реактор (320.УС.НВ.ПМ) | |
25 | Система технологических газовых сдувок (320.ТР.НВ.ПМ1) | |
Системы безопасности
26 | САОЗ (активная часть) (320.TQ.HB.ПM) |
27 | САОЗ (пассивная часть) ( 320.YT.HBПM) |
28 | Система аварийного ввода бора (320.TQ.HB.ПM1) |
29 | Спринклерная система (320.TQ.HB.ПM2) |
30 | Система аварийной питательной воды (320.ТХ.НВ.ПМ) |
31 | Система аварийного удаления парогазовой смеси из 1-го контура (320.YR.HB.nM) |
32 | Система безопасности (спринклерная, аварийного и планового расхолаживания, аварийного впрыска бора в 1-й контур) (320.13.НВ.ПМ) |

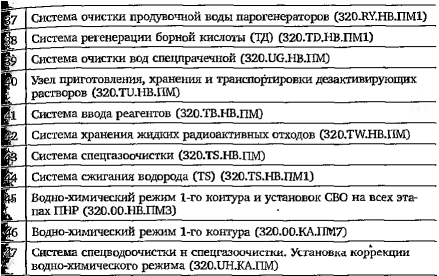

Системы спецводоочистки и спецгазоочистки
33 | Система байпасной очистки теплоносителя 1-го контура (ТС) (320.ТС.НВ.ПМ) |
34 | Система очистки организованных протечек слива воды 1-го контура (320.ТЕ.ΗΒ.ΠΜ) |
35 | Система очистки трапных вод (СВО-3) (320.TR.HB.ПM) |
36 | Система очистки воды бассейна выдержки топлива и баков аварийного запаса раствора борной кислоты (320.ТМ.НВ.ПМ) |

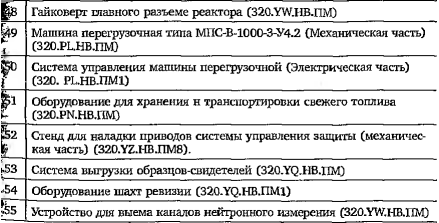

Транспортно-технологическое оборудование

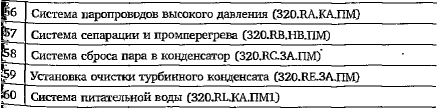

Технологические системы турбинного отделения
№ п/п | Наименование документа |
61 | Система регенерации низкого и высокого давления (320.RDZRH.ЗA.ПM) |
62 | Система основного конденсата (32O.RM.HB.ПM) |
63 | Система вспомогательной питательной воды (32O.RL.BA.ПM2) |
64 | Система конденсата греющего пара коллектора собственных нужд (320.RT.3A.ПMl) |
65 | Деаэраторные установки (320.RL. БА.ПМЗ) |
66 | Система пара станционных нужд (320.RQ.BA.ПM) |
67 | Система парового расхолаживания 1-го контура (320.RR.HB.ПM) |
68 | Система дренажных баков (320.RT.BA.ПM) |
69 | Система химобессоленной воды (32О.UА.БА.ПМ) |
70 | Продувка паропроводов высокого давления импульсным способом (собственным паром ЯЯПУ) (320.RA.KA.ПM1) |
71 | Система переработки протечек масла (320.SC.BA.ПMl) |
72 | Система смазки конденсатных насосов II ступени (320.SU.HB.ПM) |
73 | Система подогревателей сетевой воды (320.ЦМ.НВ.ПМ) |
Турбогенераторы
74 | Опрессовка вакуумной системы турбоустановки К-1000-60/1500-2 и пробный набор вакуума (320.SD.HB.ПM) |
75 | Система гидростатического подъема роторов (320.SC.BA.ПM2) |
76 | Система смазки и гидроподъема роторов (320.SC.3A.nM) |
77 | Система водяного охлаждения обмотки статора генератора (320.SS.HB.ПM) |
78 | Автоматическая система регулирования и защиты турбины |
79 | Система замкнутого контура охлаждения газоохладителей (320.ST.HB.ПM) |
80 | Пробные пуски турбоагрегата (320БА.НВ.ПМ) |
81 | Защиты турбоагрегата энергоблока (320.40.КА.ПМ10) |
82 | Система уплотнения вала генератора (320.SU.PO.ПM1) |
83 | Система шариковой очистки конденсатора турбины (32О.VЕ.БА.ПМ) |

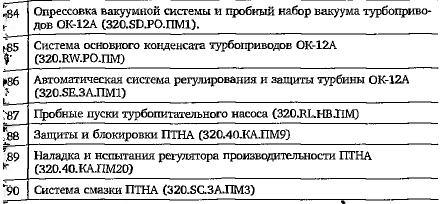

Турбопитательный агрегат
Система контроля управления и защиты реактора
91 | Электрооборудование аварийной защиты реактора (320.ΥΖ.ΗΒ.ΠΜ) |
92 | Система индивидуального и группового управления исполнительными органами (320.ΥΖ.ΗΒ.ΠΜ1) |
93 | Система автоматического регулирования мощности реактора (АРМ-5) (320.ΥΖ.ΗΒ.ΠΜ2) |
94 | Комплекс АКНП-3 (320.ΥΖ.ΡΟ.ΠΜ9) |
95 | Устройство разгрузки и ограничения мощности реактора (РОМ-2) (320.ΥΖ.ΗΒ.ΠΜ3) |
96 | Электрооборудование электропитания СУЗ (320.YZ.HB.ПM4) |
97 | Комплексные испытания СУЗ (320.ΥΖ.ΗΒ.ΠΜ5) |
98 | Стенд наладки приводов системы управления и защиты (электрическая часть) (320.ΥΖ.ΗΒ.1ΊΜ6) |
Электротехнические устройства
-99 | Блок генератор-трансформатор (320.50.ЗА.ПМ) |
100 | Генераторный выключатель КАГ-24 (320.50.ΚΑ.ПΜ4) |
101 | Системы безщеточного возбуждения генератора (320.50.КА.ПМ5) |
Система надежного электроснабжения
102 | Система надежного электроснабжения I категории (320.ДК.НВ.ПМ) | |
103 | Система надежного электроснабжения П категории (320.ВУ.НВ.ПМ) | |
104 | Самозапуск механизмов собственных нужд (320.50.ΚΑ.ΠΜ3) | |
105 | Дизель-генераторы (электрическая часть) (320.50.ΚΑ.ПΜ2) | |
№ п/п | Наименование документа | |
Автоматизированные системы управления, контроля, защиты, сигнализации | ||
106 | Технологические защиты и блокировки систем реакторного отделения | |
107 | Защиты и блокировки 2-го контура (320.40.КА.ПМ13) | |
108 | Опробование блокировок общеблочных систем (320.40. КАЛМ 14) | |
109 | Технологические сигнализации РО (320.40.КА.ПМ.15.1) | |
110 | Технологические сигнализации ТО (320.40.КА.ПМ15.2) | |
111 | Технологические защиты САОЗ (320.40.КА.ПМ8) | |
112 | Уровнемеры парогенераторов, компенсатора давления, барботера, реактора, емкостей САОЗ (320.40.КА.ПМ17) | |
113 | Регуляторы давления и уровня в компенсаторе давления | |
114 | Регуляторы БРУ-А, БРУ-К, БРУ-CH (320.40.КА.ПМ19) | |
115 | Проверка схем управления, средств контроля и сигнализации резервного щита управления энергоблоков АС (320.00.НВ.ПМ5) | |
116 | Установка централизованного контроля технологических параметров | |
117 | Система обнаружения дефектных сборок (механическая часть) (320.РР.НВ.ПМ) | |
118 | Испытания комплекса программ универсального вычислительного комплекса специфицированного (320.40.КА.ПМ) | |
Защитная оболочка реакторной установки
119 | Компрессорная станция для проведения испытаний защитной оболочки (320.US.HB.ПM) |
120 | Контроль напряженно-деформированного состояния защитной оболочки в период строительства, обжатия и испытаний (320.ΧΑ.ЗΑ.ΠΜ1) |
Общестанционные системы
121 | Компрессорная станция (320.ΤΡ.ЗΑ.ΠΜ2) |
122 | Азотно-кислородная станция. Установка разделения воздуха АКО, 135 (320.ΤΡ.3Α.ΠΜ3) |
123 | Установка для очистки замазученных и замасленных сточных вод (32О.UN.БА.ПМ) |
124 | Система отбора проб первого контура (320.TV.HB.ПM) |
Система пусконаладочных измерений
' 125 | Динамические измерения ВКУ реактора и ГЦТ (320.00.СМ.ПМ9) |
126 | Температурные измерения РУ (320.00.СМ.ПМ7) |
127 | Измерение гидравлических характеристик 1-го контура. Часть I (320.00.НВ.ПМ8.1) |
128 | Измерение гидравлических характеристик 1-го контура. Часть П. Теплогидравлические измерения на этапе энергопуска и освоения номинальной мощности (320.00.НВ.ПМ 8.2) |
Вентиляционные системы
129 | Системы холодоснабжения потребителей (320.ЦХ.ЗА.ПМ) |
130 | Испытания и наладка рециркуляционных вентсистем гермозоны реакторного отделения (32О.ТL.ЗА.ПМ1) |
131 | Приточные и вытяжные системы вентиляции зоны строгого режима реакторного отделения (320.TL.3A.HM2) |
132 | Приточные и вытяжные системы вентиляции зоны свободного режима реакторного отделения (320.UV.3A.nM3) |
133 | Автономные кондиционеры и рециркуляционные системы вентиляции реакторного отделения (320.TL3A.ПM4) |
134 | Вентсистемы машзала, деаэраторного отделения и пристройки ЭТУ (320.UV.3A.ПM5) |
135 | Вентсистемы РДЭС (320.UW.3A.ПM6) |
Физический пуск
136 / Вывод реактора в критическое состояние (320.10.НВ.Пм2)
Эксперименты при проведении энергетического пуска
137 | Опробование режима полного обесточивания энергоблока (320.20.НВЛМ1) |
138 | Теплогидравлические испытания шахтного объема (320.10.БА.ПМ16) |
139 | Теплогидравлические испытания верхнего блока (320.10. БА.ПМ17) |
140 | Проверка сепарационных характеристик парогенераторов на уровне мощности 90—100% NH0M (320.10.БА.ПМ18). |
141 | Сдаточные испытания на номинальной мощности в течение 72 часов непрерывной работы (320.20.КА.ПМ16) |
142 | Режимы разогрева-расхолаживания ЯППУ (320.20HВ.ПМ17) |
Программы, выполняемые на этапах физического и энергетического пусков | |
143 | Исследование радиационной обстановки при пуске и освоении мощности (320.10.БА.ПМ19) |
Комплекс типовых программ был утвержден МАЭ СССР в 1988 г.
В результате решения проблемы регулирования процесса ввода в эксплуатацию энергоблоков АС были разработаны:
структура системы НД по вводу в эксплуатацию;
перечень вопросов для их нормирования в системе НД по вводу в эксплуатацию;
базы знаний для разработки и пересмотра НД;
комплекс НД различного статуса в области ввода в эксплуатацию.
Комплекс НД в области ввода в эксплуатацию включил 193 документа различного уровня, охватывающие все наиболее важные аспекты процесса ввода энергоблока АС в эксплуатацию, в том числе 44 положения, требования, правила и ОСТ, 143 типовые программы и методики и б прейскурантов. Весь объем НД по. вводу в эксплуатацию (кроме поз. 5 и 24 из табл. 3.1) был разработан «Атомтехэнерго»,
Разработанные в «Атомтехэнерго» нормативные документы создали основную нормативно-методическую базу для регулирования процесса ввода в эксплуатацию в период поточного сооружения атомных энергоблоков в нашей стране, закончившийся вводом в эксплуатацию энергоблока №4 Балаковской АЭС в 1993 г.
