ГЛАВА III
ЭЛЕКТРОТЕХНИЧЕСКИЕ МАТЕРИАЛЫ, МОНТАЖНЫЕ И УСТАНОВОЧНЫЕ ИЗДЕЛИЯ
В практике монтажа осветительных и силовых сетей и электросиловых установок применяют провода и кабели, электроизоляционные материалы, изделия и заливочные массы, установочные и крепежные изделия.
Провода и кабели служат для канализации (передачи) электрической энергии, а также для электрического соединения различных элементов электроустановки.
Провода
Проводом называется проводник, состоящий из одной проволоки или нескольких медных или алюминиевых проволок, скрученных вместе.
Провода бывают без изоляции — голые или покрытые изоляцией — изолированные.
У изолированного провода токоведущий проводник (токоведущая жила) заключен в изолирующую оболочку из резины, поливинилхлорида или винипласта. Для предохранения от механических повреждений и воздействий внешней среды изоляция некоторых марок проводов покрыта снаружи хлопчатобумажной оплеткой, пропитанной противогнилостным составом. Изоляция проводов, предназначенных для прокладки на вибрирующих механизмах или в местах, где имеется повышенная опасность их повреждения вследствие больших механических воздействий, защищена дополнительно оплеткой из стальной оцинкованной проволоки.
Голые и изолированные провода могут быть однопроволочными или многопроволочными.
Многопроволочные провода обладают большей гибкостью, чем однопроволочные.
Конструкции наиболее распространенных голых и изолированных проводов показаны на рис. 25, а их марки, характеристики, области применения и способы прокладки приведены в табл. 3 и 4.

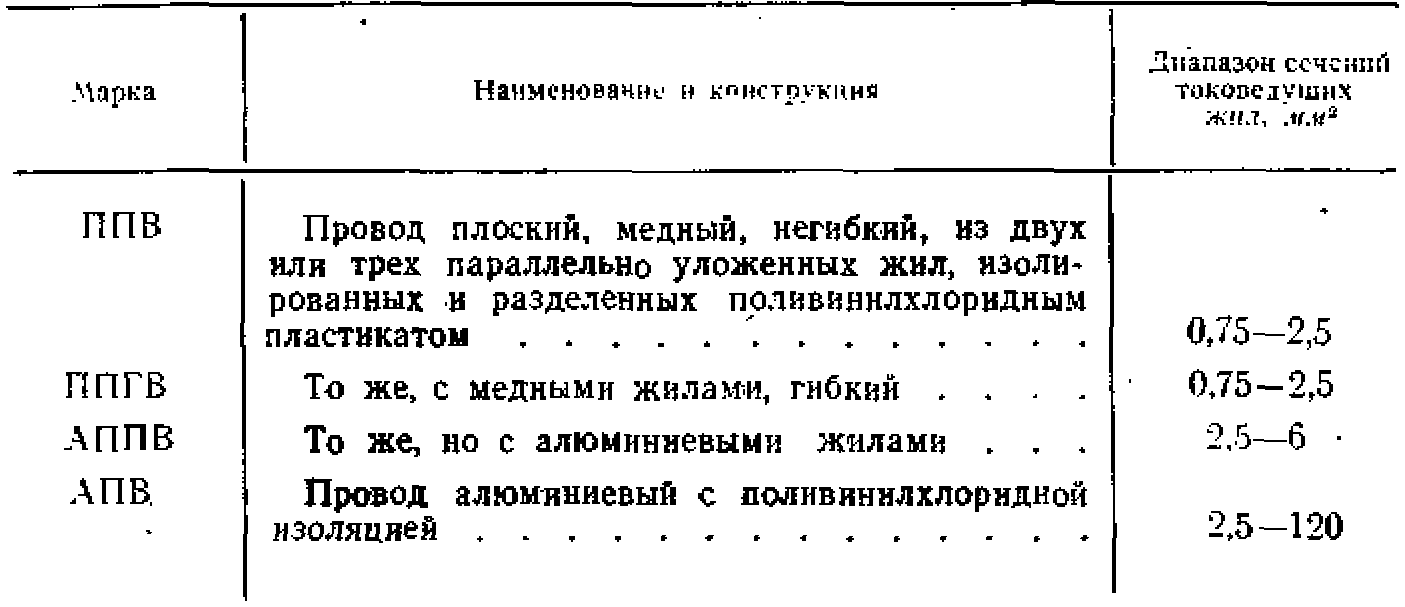

Таблица 3
Марки и характеристики голых и изолированных проводов
Таблица 4
Области применение и способы прокладки проводов
Кабели
Различают кабели силовые и контрольные. Силовые кабели применяют для передачи и распределения электрической энергии в осветительных и преимущественно силовых электроустановках в тех случаях, когда применение их экономически или технически более целесообразно, чем применение проводов. Контрольные кабели служат для создания цепей контроля, сигнализации, дистанционного управления и автоматики.
Рис. 26. Кабели:
а — силовой бронированный марки СБ с поясной изоляцией из пропитанной бумаги, 6— силовой небронированный марки СРГ с резиновой изоляцией, в свинцовой оболочке, л — контрольный бронированный марки КСБ; 1 — токоведущая жила, 2 — жильная изоляция. 3 — заполнители. 4 — поясная изоляция, 5 — свинцовая оболочка, 6 — бумажная прослойка в битуме, 7 — кабельная пряжа, 8 —стальные ленты брони, 9 — покров из пряжи
Силовой электрический кабель общего применения с пропитанной бумажной изоляцией (рис. 26, а) состоит из:
жильной изоляции 2 из бумаги, пропитанной маслоканифольным составом;
заполнителей 3 из жгутов сульфатной бумаги, проложенных между жилами;
поясной изоляции 4 из бумаги, пропитанной маслоканифольным составом;
герметизирующей оболочки 5 из свинца или алюминия;
двухслойного битумного состава 6, между слоями которого проложена сульфатная бумага;
кабельной пряжи 7, пропитанной противогнилостным составом;
брони из стальных лент 8, а у некоторых марок кабелей из плоских или круглых стальных оцинкованных проволок, покрытых битумным составом;
кабельного покрова из пропитанной пряжи 9, покрытой сверху слоем мела.
Силовые кабели общего применения с бумажной пропитанной изоляцией бывают одно-, двух-, трех- и четырехжильные, с сечением жил 2,5— 800 мм2.
В соответствии с конструкцией силовых кабелей им присваивают маркировочные буквенные обозначения, в которых: первая буква указывает материал оболочки (С — свинец, А — алюминий, Н или HP—негорючая резина, ВР — полихлорвинил); вторая буква обозначает защитное покрытие (А — асфальтированный, Б — бронированный лентами, Г — голый, т. е. без защитного покрова. К — бронированный круглыми проволоками, П — бронированный плоскими проволоками).
Обозначение марки кабелей с алюминиевыми жилами начинается с буквы «А», а кабелей, у которых каждая жила заключена в отдельную защитную оболочку из свинца, — с буквы «О».
Марки наиболее широко применяемых силовых кабелей с бумажной пропитанной изоляцией приведены в табл. 5.

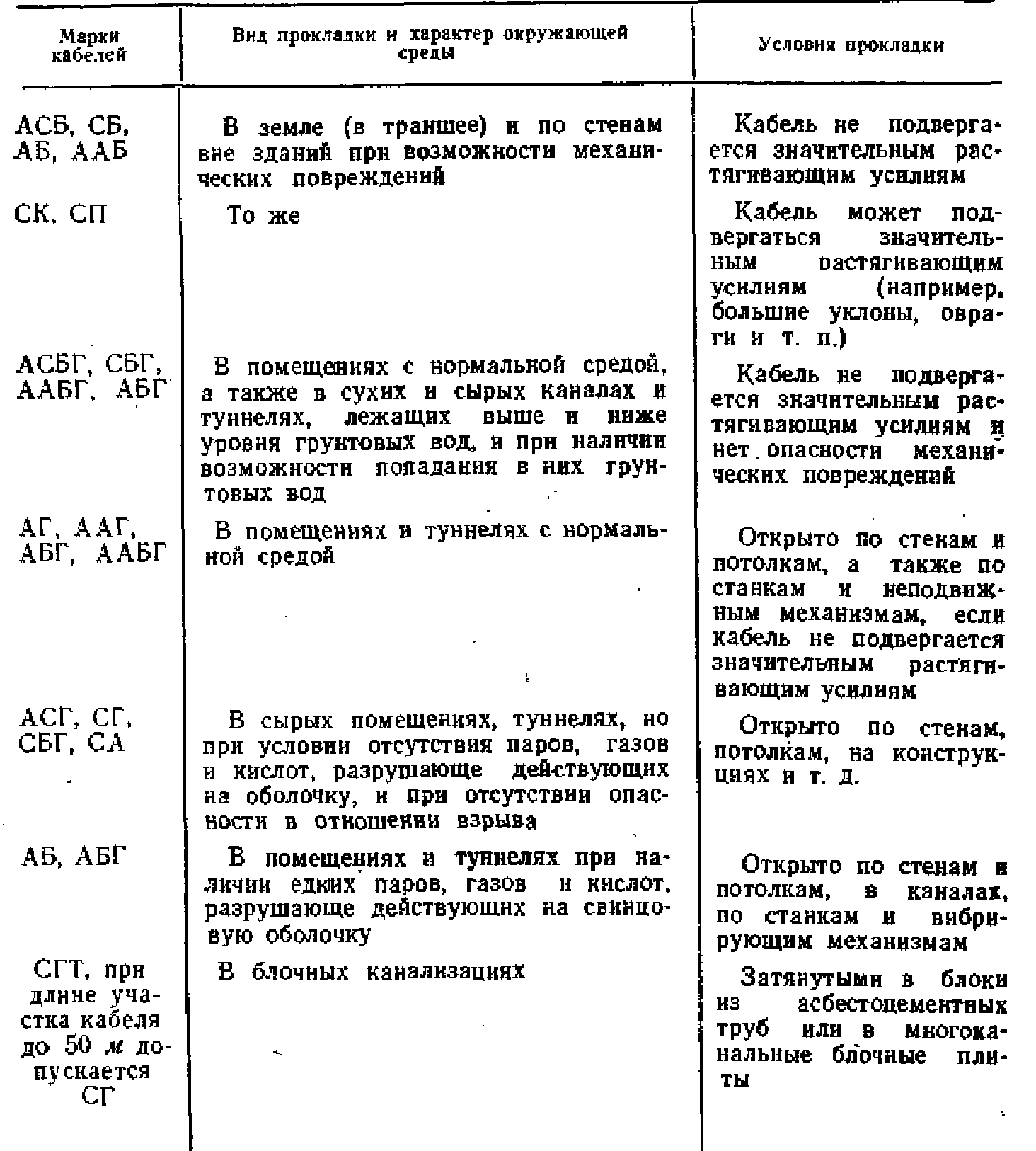

Таблица 5
Марки, области применения и условия прокладки силовых кабелей с бумажной пропитанной изоляцией

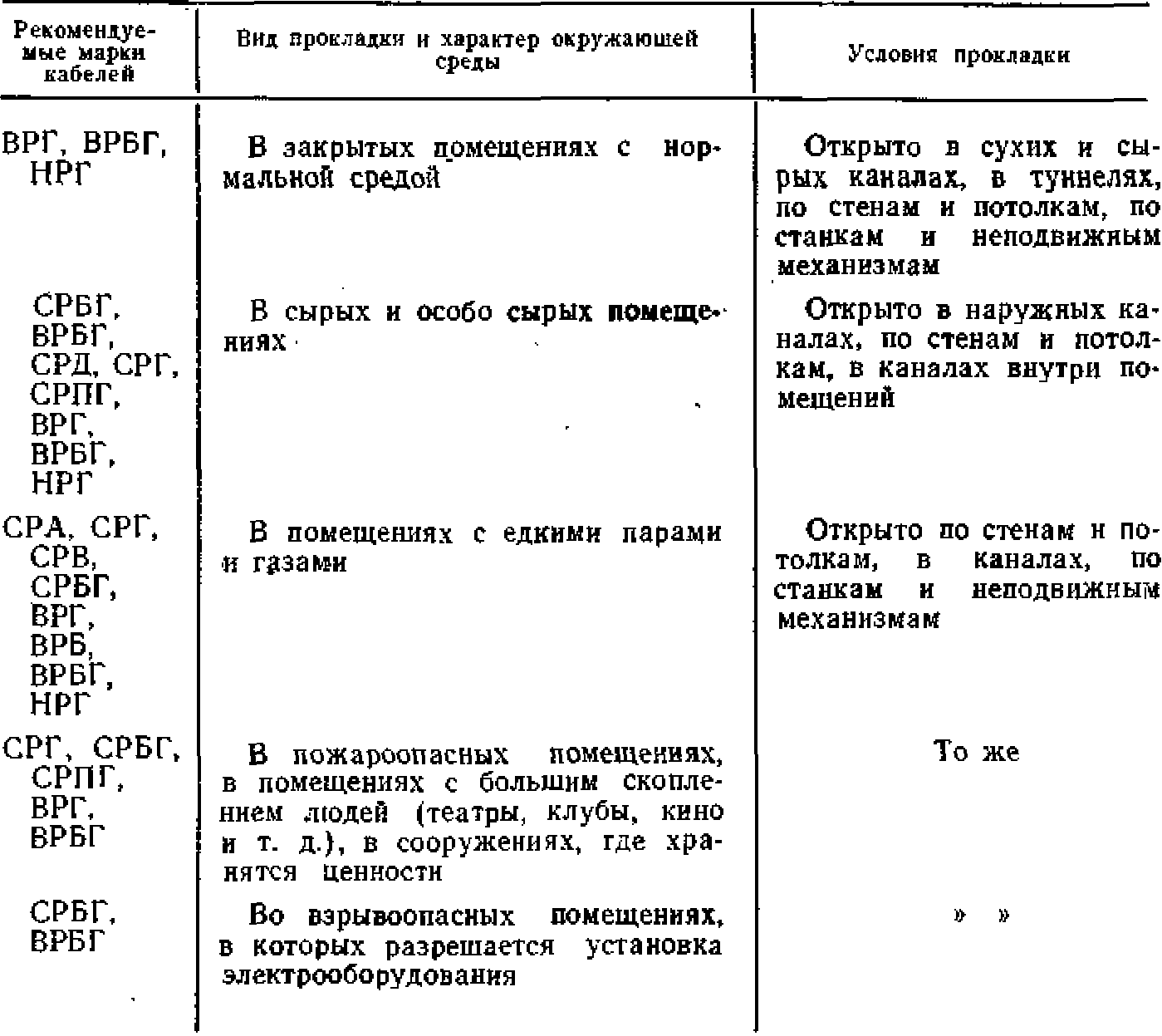

Т аблица 6
Марки, области применении и условна прокладки силовых кабелей е резиновой изоляцией
Силовые кабели с резиновой изоляцией (рис, 26, б) изготовляют со свинцовой оболочкой без брони или бронированные с наружным покровом. Диапазон сечений токоведущих жил 1—500 мм2. Их применяют в сетях стационарных установок напряжением до 500 в переменного тока и до 1000 в постоянного тока, а также в электроустановках с рабочим напряжением переменного тока 3 и 6 кВ.
Марки, области применения и условия прокладки силовых кабелей с резиновой изоляцией приведены в табл. 6.
Контрольные кабели (рис. 26, в) изготовляют с количеством жил 4—37; сечение жил 0,75—10 мм2.
Изоляция контрольных кабелей выполняется из пропитанной кабельной бумаги, пластмассы или резины. Кабель герметизирован оболочкой из свинца, алюминия или поливинилхлорида. Оболочка защищена от механических повреждений броней из стальных лент или стальных, оцинкованных проволок круглого или прямоугольного сечения. Стальная броня контрольных кабелей марок КАБ, КСБ, КВРБ и др. покрыта джутовой пряжей.
Допускается прокладка контрольных кабелей в земле (в траншеях), в туннелях, в каналах, в помещениях с различной средой, в шахтах, под водой и т. п.
