Устройство и монтаж электрических сетей - Концевые заделки в стальных воронках

Концевые заделки КВБ в стальных воронках, заливаемых битуминозной массой, широко используют и в настоящее время, хотя они и вытесняются постепенно описанными в настоящей главе более совершенными  способами заделки кабелей с применением эпоксидного компаунда, поливинилхлоридной ленты и резиновой перчатки.

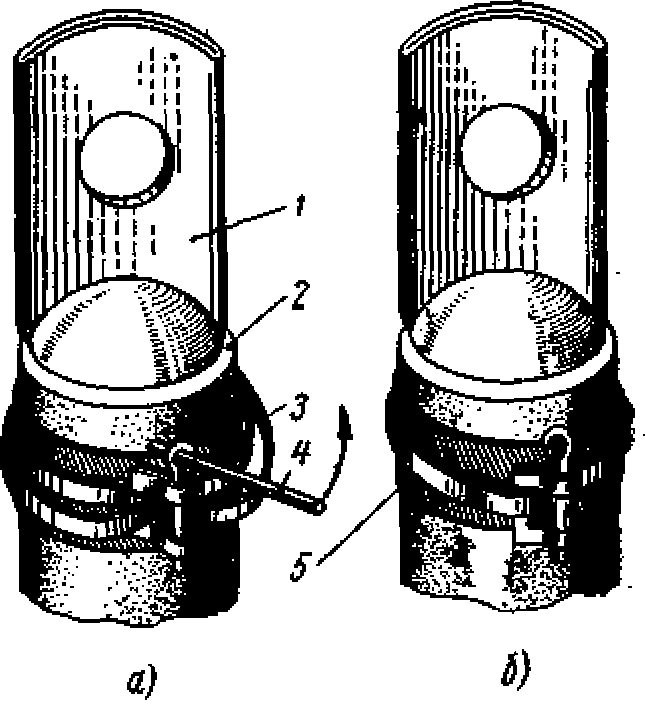

Рис. 111. Крепление специального бандажа на наконечнике: а — наложение и затяжка бандажа. 6 — готовый бандаж; 1 наконечник. 2 — резиновая трубка» 3 — бандаж, — стальной вороток для затяжки бандажа, 5 — подмотка из прорезиненной ленты
Способ заделки кабелей в стальной воронке применяют до сих пор главным образом потому, что материалы, необходимые для изготовления и заливки воронок, недефицитны и практически всегда имеются в наличии в любом электрохозяйстве. Стальные воронки служат для оконцевания кабелей до 10 кВ внутри сухих помещений во всех климатических районах за исключением влажных и субтропических.
Заделки КВБ бывают трех исполнений:
КВБм (рис. 112, а) с овальной малогабаритной воронкой, не имеющей крышки и монтируемой без фарфоровых втулок. Применяют только для заделки кабелей напряжением до 1 кВ и сечением не более 3Х120 мм² — трехжильных, 4x95 мм² —четырехжильных;
КВБо (рис. 112, б) с овальной воронкой и расположением жил на выходе из воронки в один ряд;
КВБк (рис. 112, в) с круглой воронкой и расположением жил на выходе из воронки по вершине равностороннего треугольника.
Заделки КВБо и КВБк применяются для кабелей всех сечений напряжением до 10 кВ; при напряжении до 1 кВ их монтируют без крышек и фарфоровых втулок.
Для монтажа концевой заделки КВБ кабель разделывают в ранее описанном порядке и в соответствии с рис. 104, а и данными табл. 25.
Подлежащую монтажу стальную воронку, подобранную по напряжению кабеля и сечению его жил, очищают от грязи, надевают на кабель (рис. 113, а) и сдвигают вниз по кабелю, предварительно обмотанному бумагой для предохранения воронки от загрязнения.

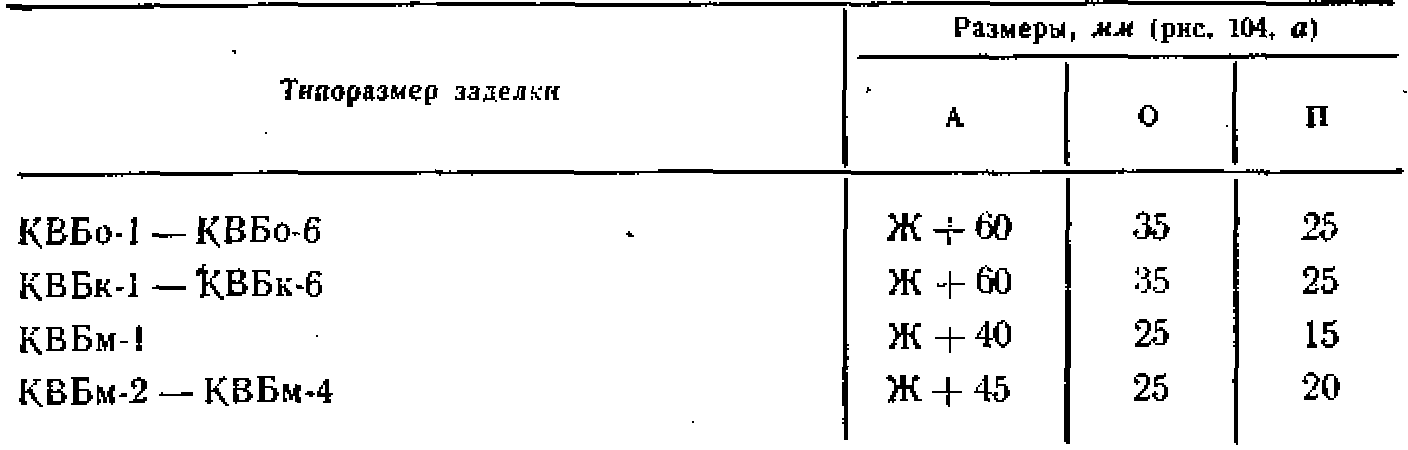

Размеры разделки конца кабеля

Примечания. 1. Длина разделки жил Ж определяемся в зависимости от условий присоединения. но не менее 150 мм при напряжении 1 вт, 250 мм при 6 кВ и 400 мм при 10.
2. Размер Г (см. рис. 104, а) определяется в зависимости от способа оконцевания жилы
3. Заделки КВБо и КВБк выполняются шести типоразмеров, а КВБм — четырех типоразмеров.

Рис, 112. Концевые заделки в стальных воронках типа:
а — КВБм, б — КВБо, а — КВБк; 1— обмотка лентой из поливинилхлорида или лакоткани, 2 — втулка фарфоровая, 3 — корпус воронки. 4 — нижний полухомут. 5 — бандаж, 6 — болт, 7 — кабель, 8 — верхний полухомут, 3 — заземляющий проводник, 10 — гайка, 11 — крышка воронки, 12 — крышка заливочного отверстия воронки

Разогревают массу марки МП-1 до 120—130°С и тщательно прошпаривают разделанный участок кабеля, а затем, начиная с точки, расположенной на 50 мм ниже места установки фарфоровых втулок, подматывают жилы кабеля (рис. 113,б) тремя-четырьмя слоями липкой поливинилхлоридной ленты по направлению к концам жил до их оголенных участков. Липкую поливинилхлоридную ленту накладывают с полуперекрытием витков, а при ее отсутствии применяют нелипкую поливинилхлоридную ленту с подклейкой поливинилхлоридным составом № 1 или лакоткань с подклейкой цапон-глифталиевым лаком. Надвигают на место стальную воронку для примерки, размещают предварительно в ней жилы кабеля (рис. 113, в) и, отметив места расположения втулок и горловины муфты, вновь передвигают по кабелю.


Рис. 113. Заделка кабеля в концевой стальной воронке:
а — неразделаиный кабель с надетой на него воронкой, б —  подматывание липкой поливинилхлоридной ленты, в — размещение жил кабеля в воронке, г — прикрепление заземляющего проводника проволочным бандажом к оболочке кабеля, д — прикрепление заземляющего проводника к броне кабеля проволочными бандажами, е — лайка заземляющего проводника и бандажей на оболочке и броне кабеля, ж — накладывание на кабель (в месте расположения горловины воронки) подмотки на смоляной ленте, з — крепление хомутами воронки и заземляющего проводника на поддерживающей конструкции

Прикрепляют и припаивают провод заземления к оболочке и бронелентам кабеля (рис. 113, г, д, е), после чего удаляют оставшийся кольцевой поясок оболочки над поясной изоляцией, а затем на броне кабеля (в месте, где должна находиться горловина воронки) подматывают конусообразно несколько слоев смоляной ленты (рис. 113, ж), чтобы горловина воронки плотно насаживалась на подмотку. Через середину этой подмотки пропускают провод заземления, а воронку надвигают на место и с усилием насаживают на подмотку.
Воронку закрепляют вертикально хомутами на конструкции, к которым затем крепят и провод заземления (рис. 113, з).
Далее переходят к установке втулок и крышек, для чего места для размещения фарфоровых втулок подматывают на конус лентой, а затем осторожно надевают на жилы крышку воронки и фарфоровые втулки.
Жилы кабеля выгибают, и на их концы наваривают, напаивают или напрессовывают кабельные наконечники, а оголенные участки жил, примыкающие к торцам наконечников, изолируют той же лентой, что и жилы, так, чтобы подмотка сходила на конус от внешней поверхности хвостовой части наконечника на выполненную ранее подмотку жилы, составляя с ней одно целое.
Заключительной операцией монтажа концевой заделки является заливка предварительно подогретой до 50°С стальной воронки кабельной массой МБ-70 или МБ-90.
По мере усадки кабельной массы ее доливают так, чтобы окончательный уровень массы был ниже края воронки не более чем на 10 мм.
Для предохранения от коррозии воронку и крепящий ее хомут покрывают серой эмалью № 270 или ПХВ-715.

Контрольные вопросы

1. Назовите способы прокладки кабелей и охарактеризуйте достоинства и недостатки каждого из названных вами способов.
2. Что называется трассой кабельной линии и как ее обозначают на местности?
3. Укажите, в какой последовательности выполняется прокладка кабелей в траншеях.
4. Для чего и как прогревают кабели при укладке их в зимнее время?
5. Какова последовательность операций разделки кабелей для соединения их в свинцовой соединительной муфте?
6. Как выполняется соединение кабелей в соединительной муфте?
7. Как оконцовывают кабель эпоксидной муфтой?
8. Расскажите о способе сухой заделки кабели.
9. Какими способами и как припаивают заземляющий проводник к стальной броне и алюминиевой оболочке кабеля?
10. Для чего и как маркируют силовые кабели?

¹ Амины — органические соединения, являющиеся производными аммиака.

² Ангидриды — безводные кислородные соединения, полученные путем обезвоживания органических кислот.

³ При поставке наконечников, заполненных пастой, смазка жил не произ водится.
