Провода ТПРФ и АТПРФ применяют в сухих отапливаемых, жарких и пыльных бытовых и производственных помещениях при наличии в них опасности повреждения электропроводки.
Трубчатые провода ТПРФ и АТПРФ прокладывают параллельно и перпендикулярно архитектурным линиям помещения. Для крепления проводов используют стандартные штампованные скобы с одной или двумя лапками. Скобы с одной лапкой служат для крепления одиночного провода на горизонтальных участках трассы; лапка должна располагаться внизу. Скобы с одной лапкой, штампованные с ребром жесткости, могут применяться и для вертикальной прокладки провода. Расстояние между скобами должно быть при прокладке проводов сечением до 4 мм2 включительно не более 500 мм при горизонтальном и 700 мм при вертикальном расположении проводов.

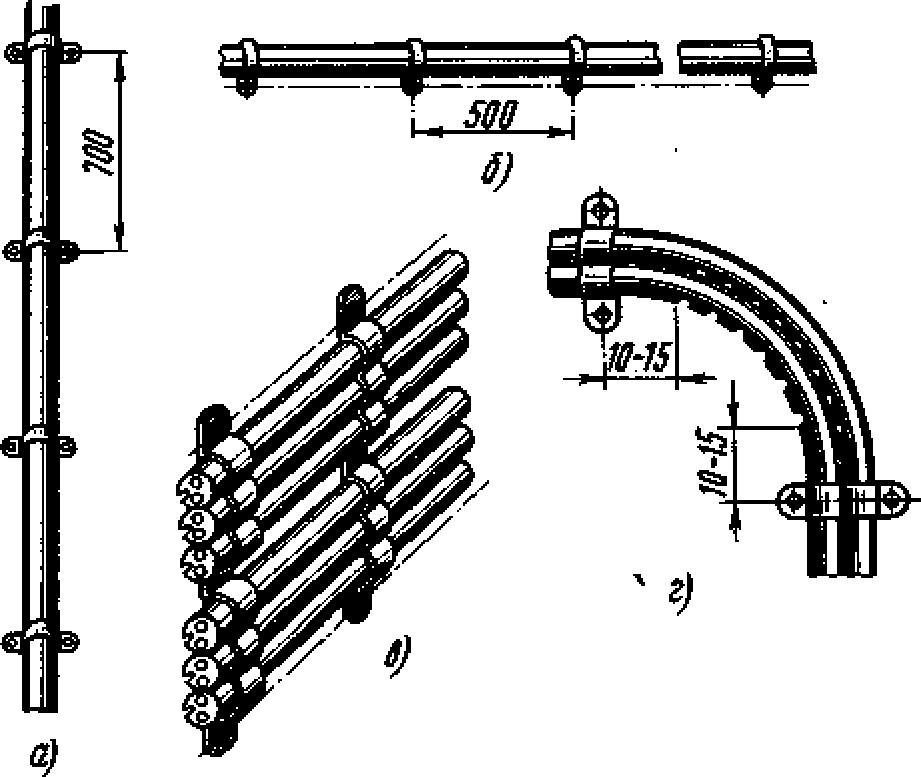

Рис. 50. Монтаж проводов ТПРФ и АТПРФ: а — вертикальная прокладка с креплением провода скобами с двумя лапками, б — горизонтальная прокладка с креплением провода скобами с одной лапкой, в — крепление нескольких проводов скобами, г — выполнение изгиба провода и установка скоб в месте изгиба
При сечениях проводов 6 мм2 и более расстояние между скобами может быть увеличено до, 1000 мм. От коробок, приборов, заделок или проходов скобы должны находиться на расстоянии 50—100 мм. Расстояние от начала изгиба провода до ближайшей закрепляющей скобы не должно превышать 15 мм (рис. 50).
При закреплении трубчатых проводов с алюминиевой оболочкой скобами и полосками с пряжками под последние следует подкладывать эластичные прокладки (из прессшпана и т. п.), которые должны выступать из-под скоб или полосок не менее чем на 1 мм с каждой стороны. Высота прокладки защищенных проводов от уровня пола или площадки обслуживания не нормируется.
При вертикальной прокладке трубчатых проводов по стенам, а также при горизонтальной прокладке по потолку шов их металлической оболочки должен быть обращен в сторону опорной поверхности. При горизонтальной прокладке этих проводов по стенам шов оболочки должен быть направлен вниз.
Рис. 51. Забивка дюбелей в кирпичные и бетонные стены при помощи пиротехнической оправки

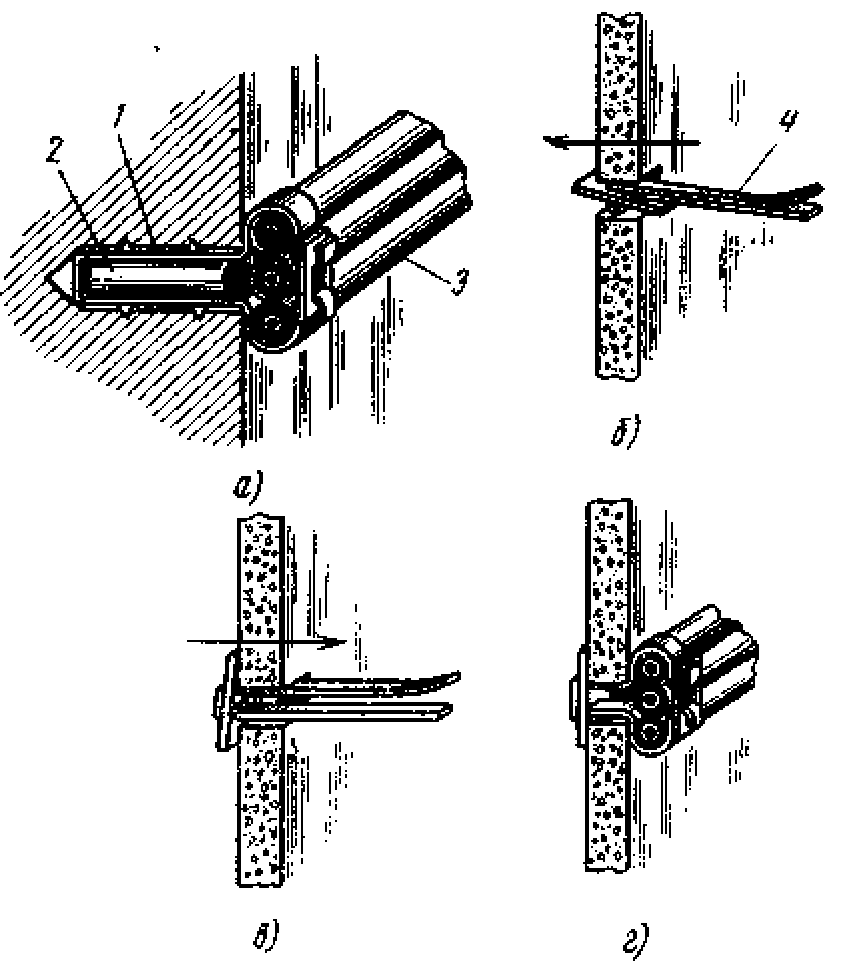

Рис. 52. Крепление проводов безвмазным способом: а — крепление проводов полоской с шипами, б, в, г — стадии установки полоски с пряжкой и крепления проводов; 1 — полоска с шипами, 2 — стальной пруток диаметром 5—6 мм, 5 —провод, 4 — полоска с пряжкой
Крепление скоб, коробок и других изделий на кирпичных, бетонных и подобных основаниях выполняют с помощью дюбелей.
Дюбеля рекомендуется забивать при помощи пиротехнической оправки, источником энергии которой служит патрон группы «В» для строительно-монтажного пистолета. Воспламенение капсюля патрона вызывается ударом молотка по торцу штока. Пиротехнической оправкой забивают дюбеля ДГР и ДВР. Забивка дюбеля с помощью пиротехнической оправки показана на рис. 51.
При прокладке проводов по бетонным или кирпичным стенам и перекрытиям применяют полоску с шипами, стальной прутик и пряжку (рис. 52, а), а при креплении на сухой штукатурке — полоску с пряжкой (рис. 52, б, в, г).
Полоски, крепящие потоки проводов, затягивают пассатижами с прикрепленным к ним рычагом (рис. 53, а).
Изгибают провода ТПРФ и АТПРФ специальными клещами КТ-1 со съемными пуансонами или более совершенными клещами КТ-2 (рис. 53, б) с поворотным универсальным пуансоном.
Радиус изгиба трубчатых проводов должен быть не менее шестикратного наружного диаметра оболочки провода. При изгибании провода клещи вдавливают оболочку. Места вдавливания должны быть расположены на предельно близком расстоянии друг от друга, но без захода одного на другой.
Рис. 53. Приспособления для крепления и изгибания трубчатых проводов ТПРФ и АТПРФ:
а — пассатижи для затягивания полосок, б — клещи КТ-2 для изгибания провода
Рис. 54. Снятие металлической оболочки с провода ТПРФ (а) и общий вид разделки (б)
Пуансоны клещей должны соответствовать сечениям изгибаемых проводов, а вдавливание оболочки должно выполняться так, чтобы не разрезалась оболочка провода и не повреждалась находящаяся под ней изоляция.
Пересечение проводами ТПРФ и АТПРФ других проводок или трубопроводов выполняется обходом в открытой оштукатуренной борозде или в отрезке стальной трубы, прокладываемых под проводками или трубопроводами.
Проходы проводок проводов ТПРФ и АТПРФ через деревянные оштукатуренные, кирпичные и бетонные стены должны выполняться с помощью отрезков изоляционных или металлических труб, оконцовываемых втулками.
Провода, прокладываемые через междуэтажные перекрытия, рекомендуется затягивать в отрезки труб.
Разделку конца провода ТПРФ производят ножом (рис. 54) с помощью кольцевого и продольного надрезов. Не допускается прорезание ножом бумаги, ее следует обрывать руками во избежание повреждения изоляции, находящейся под бумагой.
Соединение и ответвление жил защищенных проводов осуществляют в ответвительных коробках сваркой, лайкой, опрессованием или с помощью зажимов. Применяют ответвительные коробки У419, У420, У194 и др.
Защищенные провода необходимо вводить в коробки, аппараты и приборы вместе с защитной оболочкой.
