Монтаж светильников, выключателей, переключателей, штепсельных розеток и других приборов производят после выполнения в помещении всех отделочных и малярных работ.
Заряженные светильники, поступившие на объект монтажа, проверяют, отмечая при этом фазные, нулевые и холостые жилы проводов, после чего подвешивают светильник к арматурному крюку или кронштейну.
Незаряженные светильники заряжают при помощи специальных арматурных, преимущественно гибких, медных проводов соответствующих марок и сечений (ПРКС, ПРБС и др). При зарядке светильников концы фазных или холостых жил проводов должны быть присоединены к головкам (центральным контактам) патронов, а концы нулевых проводов — к их винтовым гильзам. Провода
не должны испытывать натяжений, которые бы привели к обрыву или выдергиванию их из контакта.

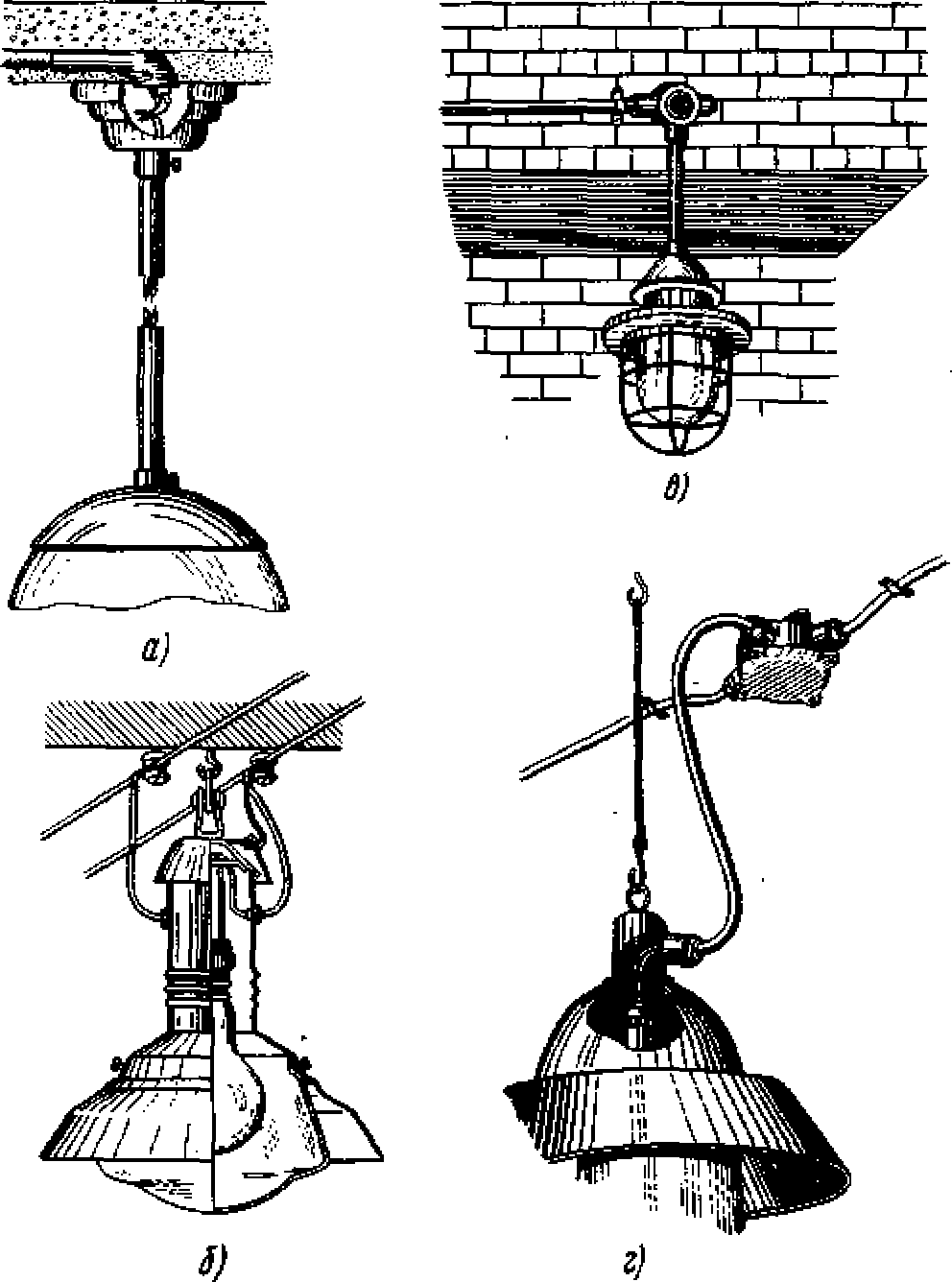

Рис. 68. Примеры подвески и заземления светильников При различных способах прокладки проводов и кабелей: а — при скрытой прокладке проводов в сухих помещениях, б — при открытой прокладке проводов на роликах в помещении с токопроводящими полами, в — при прокладке проводов, в стальных трубах во взрывоопасном помещении, г — при выполнении проводки кабелем АВРГ
Устройство для ввода проводов в светильники зависит от типа светильника и способа выполнения проводки. Многие вводные устройства светильников снабжены ниппелями с резьбой, чтобы было возможно присоединять к ним стальные трубы электропроводки. В арматуре, предназначенной для помещений сырых, с едкими парами и газами, а также для установки на открытом воздухе при открытой прокладке проводов (на роликах или изоляторах), предусматриваются два отверстия для раздельного ввода проводов. У светильников, применяемых для ввода кабеля (СРГ, ВРГ и др.), вводные устройства имеют сальники; при отсутствии сальника вводное устройство должно герметизироваться — заливаться изолирующей массой.
Светильники и подвесные штанги изолируют от арматурных крюков и кронштейнов изолирующими деталями из фарфора или фибры, а при их отсутствии путем наложения на крюк двух слоев изоляционной ленты.
Рис. 69. Примеры монтажа установочных аппаратов:
а — выключателя при открытой прокладке проводов АППВ, б — штепсельной розетки при скрытой прокладке проводов в резиновых полутвердых трубках, в — выключателя и штепсельной розетки при проводке кабелем ВРГ в сыром помещении
Светильники в виде плафонов, бра, стенных и потолочных патронов устанавливают на деревянных розетках толщиной 10—12 мм, прочно укрепленных на стене или потолке.
При монтаже осветительной сети трубчатым проводом АТПРФ крепление светильника должно делаться жестким (например, на штанге из стальной трубы). Примеры подвески светильников в различных помещениях и при различных способах прокладки проводов и кабелей показаны на рис. 68.
Выключатели, переключатели и штепсельные розетки устанавливают одним из способов, показанных на рис. 69, в зависимости от их конструкции и принятого способа исполнения проводки.
Однополюсные выключатели и переключатели присоединяют к проводкам в рассечку фазных жил проводов и кабелей.
Выключатели, переключатели и штепсельные розетки, имеющие металлические корпуса, подлежащие заземлению, присоединяют отдельным проводом к нулевому проводу электропроводки. Один конец провода присоединяют пайкой или сваркой к нулевому проводу, а другой конец — к корпусу аппарата с помощью имеющегося на корпусе заземляющего винта.
