Аппараты и конструкции электроустановок должны надежно присоединяться к заземляющей магистрали или непосредственно к заземлителю способами, указанными в табл. 33.
Для болтового присоединения стального заземляющего проводника прямоугольного сечения к корпусу аппарата или к металлоконструкции сверлят на конце проводника отверстие диаметром на 1 мм больше диаметра заземляющего болта. Если же присоединяемый заземляющий проводник имеет круглое сечение, то к его концу приваривают кусок плоской шины с отверстием соответствующего диаметра.
Места болтовых присоединений заземляющих проводников к корпусам аппаратов и заземляемым металлическим конструкциям должны быть хорошо зачищены и покрыты техническим вазелином для предохранения их контактных поверхностей от коррозии и вследствие этого ухудшения контакта между ними.
Контактные поверхности болтовых соединений заземляющих проводников с корпусами аппаратов и заземляемыми металлическими конструкциями, находящимися в сырых помещениях и в открытых электроустановках, рекомендуется покрывать антикоррозионной смазкой марки АМС-1.
Присоединение заземляющих проводников к заземляемым конструкциям выполняется сваркой, а к корпусам аппаратов, машин и т. п. —сваркой или надежными .болтовыми соединениями. При наличии сотрясений или вибраций должны быть приняты меры против ослабления контакта (контргайки, контрящие шайбы и т. п.).
Заземление оборудования, установленного на движущихся частях, выполняют при помощи гибких проводников.
Таблица 33
Способы присоединения оборудования к заземляющему устройству
Каждый заземляемый элемент установки должен быть присоединен к заземлителю или к заземляющей магистрали при помощи отдельного ответвления проводника. Последовательное включение в заземляющий проводник нескольких заземляемых частей установки запрещается.
Ответвления к однофазным электроприемникам для их заземления должны осуществляться отдельным (третьим) проводом. Использовать для этой цели нулевой (рабочий) провод запрещается.
При монтаже заземляющих устройств в качестве заземляющих проводников могут быть использованы нулевые проводники сети; металлические конструкции зданий (фермы, колонны) и конструкции производственного назначения (каркасы распределительных устройств, подкрановые пути и т. п.); стальные трубы электропроводок и алюминиевые оболочки кабелей; металлические стационарно открыто проложенные трубопроводы всех назначений, кроме трубопроводов горючих и взрывоопасных смесей, канализации и центрального отопления.
Во всех случаях эти проводники должны быть надежно соединены с заземляющим устройством или с нулевым проводом в помещениях, где применяется заземление.
Указанные проводники или части их могут служить единственными заземляющими проводниками, если они по проводимости удовлетворяют требованиям ПУЭ.
Использовать в качестве заземляющих проводников металлические оболочки трубчатых проводов, металлические оболочки изоляционных трубок, а также свинцовые оболочки проводов в групповой распределительной осветительной сети запрещается. В помещениях, где требуется применять заземление, эти оболочки должны быть заземлены и иметь надежные соединения по всей длине; соединительные муфты и коробки присоединяют к металлическим оболочкам обязательно пайкой или болтовыми соединениями.
Стальные заземляющие проводники должны быть проложены открыто. Это требование не относится к нулевым жилам и металлическим оболочкам кабелей, трубопроводам скрытой электропроводки, к находящимся в земле металлоконструкциям, а также к проводникам заземления, проложенным в трубах. Сечения стальных заземляющих проводников должны быть не менее приведенных в табл. 32.
Указанное в табл. 32 ограничение в отношении наименьших диаметров заземляющих проводников не относится к нулевым проводникам электропроводок и воздушных линий, используемых для целей заземления. В этих случаях диаметры однопроволочных нулевых проводов должны быть равны диаметрам фазных.
Заземляющие проводники в помещениях должны быть доступны для осмотров.
В сухих помещениях, не содержащих едкие пары и газы, заземляющие проводники допускается прокладывать непосредственно по стенам.
В сырых и особо сырых помещениях и в помещениях с едкими парами заземляющие проводники прокладывают на расстоянии от стен не менее чем на 10 мм.
Заземляющие проводники должны быть предохранены от химических воздействий. В местах пересечения заземляющих проводников с кабелями и трубопроводами, а также и в других местах, где возможны механические повреждения заземляющих проводников, последние должны быть защищены.
Заземляющие проводники прокладывают через стены в открытых проемах, в трубах или иных жестких обрамлениях. Использование специально проложенных заземляющих проводников для иных целей не допускается.
Нулевые провода электропроводки и воздушных линий соединяют теми же методами, что и фазные провода, т. е. путем термической сварки, пайки, опрессования и т. п.
В помещениях сырых и с едкими парами или газами все соединения выполняют сваркой; если сварку нельзя осуществить, допускаются болтовые соединения; при этом контактные части должны иметь защитные покрытия.
При устройстве заземления необходимо обеспечить надежность контактов в соединениях и непрерывность электрической цепи по всей ее длине.
Соединение последовательно используемых участков металлических конструкций должно осуществляться сваркой при помощи стальных шин сечением не менее 100 мм2; при использовании этих конструкций в электроустановках напряжением до 1000 в с заземленной нейтралью соединения должны осуществляться проводниками тех же сечений, какие должны быть приняты для заземляющих проводников на данном участке.
При прокладке проводов в стальных трубах и использовании труб в качестве заземляющих проводников должны быть устроены металлические соединения между трубами и корпусами электрооборудования, в которые вводятся трубы.
Заземляющие проводники с протяженными заземлителями (например, трубопроводами) соединяют вблизи от вводов в здания при помощи сварки. Если нельзя присоединить заземляющие проводники к трубопроводу при помощи сварки, то применяют хомуты, контактная поверхность которых должна быть облужена. Трубы в местах накладки хомутов должны быть тщательно зачищены.
Места и способы присоединения выбирают так, чтобы при разъединении трубопроводов для ремонтных работ было обеспечено необходимое сопротивление заземляющего устройства. Водомеры, задвижки должны иметь обходные соединения.
Заземляющие проводники прокладывают по строительным элементам зданий и крепят на опорных конструкциях (рис. 201).

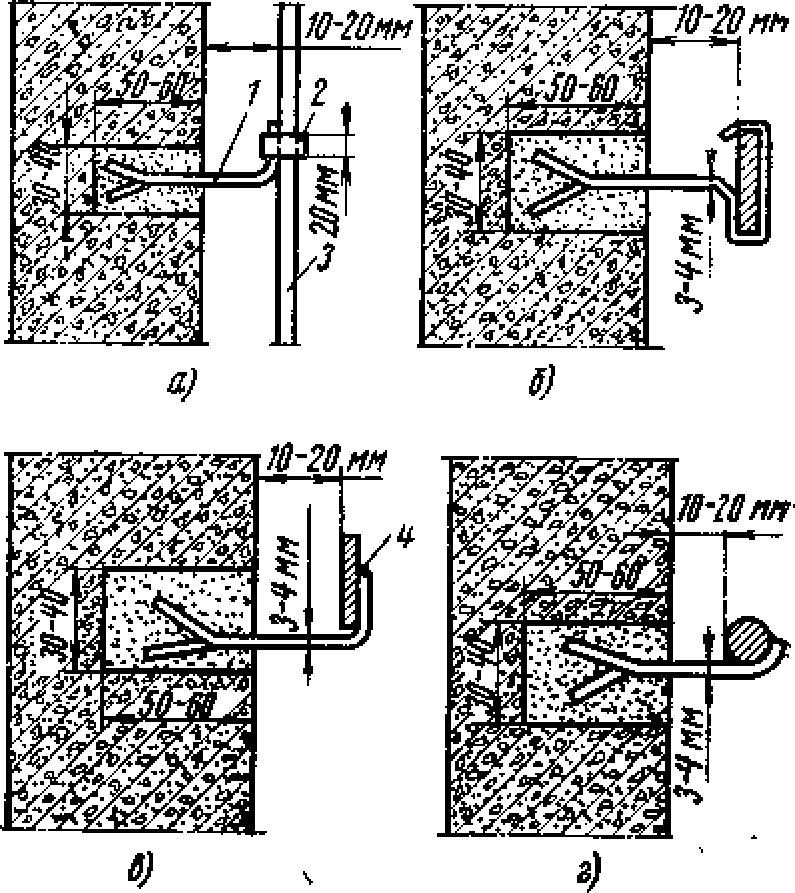

Рис. 201. Конструкции опор для крепления стальных заземляющих проводников: а — крепление полосы на стойки при помощи обоймы, б — крепление полосы на стойке с обжимной обоймой, в — крепление полосы путем приваривания к стойке, г —крепление круглого прутка путем приваривания к стойке; 1 — стойка. 2 — обойма, 3 — заземляющий проводник. 4 — сварочный шов
Опорные конструкции устанавливают на прямых участках на расстоянии 500—900 мм друг от друга. При прокладке заземляющих проводников параллельно полу опорные конструкции устанавливают на высоте 400—600 мм от уровня пола помещения. В местах поворота опорные конструкции располагают на расстоянии 100 мм до и после поворота, считая от вершины угла, образуемого заземляющим проводником.
В сырых и особо сырых помещениях и в помещениях с едкими парами опорные конструкции должны устанавливаться с таким расчетом, чтобы укрепляемые на них заземляющие проводники были отдалены от поверхности стены или потолка не Менее чем на 10 мм.
Проход заземляющих проводников через перекрытия выполняется в отрезках стальных труб, выступающих с обеих сторон перекрытия на 30—40 мм.
Заземляющие проводники нередко пересекают температурные или осадочные швы здания. При пересечении этих швов необходимо устраивать компенсаторы. Компенсатор выполняется в виде лирообразно изогнутой перемычки. Для этой цели могут применяться гибкие перемычки из стального троса диаметром 12—15 мм с приваренными наконечниками.
Перемычки приваривают по обеим сторонам шва к заземляющему проводнику, который на участке перехода через температурный шов разрезается. Для установки опорных конструкций крепления шин заземления в стенах и потолках делают глухие отверстия глубиной не менее 50—60 мм.
При необходимости перехода заземляющих шин из одного помещение в другое нередко приходится пробивать сквозные отверстия в кирпичных стенах и бетонных перекрытиях. Выполнение подобной работы вручную без специальных механизмов нежелательно, так как она крайне утомительна и при этом может нарушиться прочность стен вследствие появления трещин.
Рис. 202. Применение электромолотка, оборудованного пылесосом, для пробивки отверстий под опорные конструкции шин заземления:
I — электро молоток С-494, 2 — штуцер для присоединения к рабочему инструменту прибора, отсасывающего буровую мелочь, 3 — пылесос
Для сверления в кирпичной стене отверстий диаметром до 60 мм и глубиной до 70 мм рекомендуется применять механический шлямбур, состоящий из пустотелой штанги с хвостовиком и шлямбурной коронкой. Коронка является сменной деталью и соединяется со штангой при помощи резьбы. Соединение штанги со шпинделем электропривода (электросверлилки И-28, И-29 и др.) осуществляется при помощи переходного хвостовика с конусом.
Для пробивки в бетоне гнезд и отверстий диаметром до 30 мм, глубиной до 300 мм рекомендуется применять электромолоток ударно-поворотного действия типа С-494, оснащенный шлямбуром с наплавками . из твердого сплава ВК9 или ВК15 и пылесосом для отсасывания буровой мелочи (рис. 202).
При прокладке заземляющих проводников механизируются и работы по гибке шин. Для гибки прямоугольных стальных шин используют шиногибочные станки. Наиболее подходящим для этих целей станком является универсальный шинотрубогиб УШТМ-2, на котором можно гнуть шины размером до 100Х 10 мм. Соответствующая перестановка роликов и замена гибочного сектора позволяют перейти с гнутья шин на гнутье труб.
Присоединение и ответвление плоских и круглых заземляющих проводников осуществляется сваркой (рис. 203). Открыто проложенные заземляющие проводники окрашиваются в черный цвет. Правилами устройства электроустановок допускается окраска открыто проложенных заземляющих проводников в иные цвета (под цвет стен, панелей и т. п.), но при этом в местах присоединений и ответвлений на них должны быть нанесены не менее чем две полосы черного цвета шириной 10 мм на расстоянии 150 мм одна от другой.
Испытания заземляющих устройств производят при приеме вновь смонтированного заземляющего устройства и периодически в процессе его эксплуатации.
В соответствии с требованиями ПУЭ во вновь смонтированных заземляющих устройствах при приеме:
- проверяют состояние элементов заземляющего устройства, находящихся в земле, путем выборочного осмотра их со вскрытием грунта; остальных элементов — в пределах доступности осмотру;
- проверяют наличие цепи между заземлителями и заземляемыми элементами (не должно быть обрывов и неудовлетворительных контактов в заземляющих проводниках, соединяющих аппараты с контуром заземления);

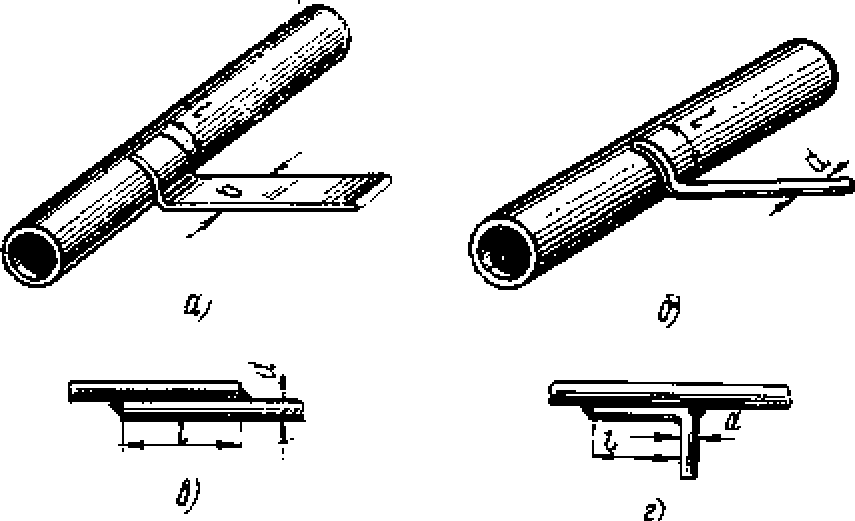

Рис. 203. Присоединения и ответвления стальных заземляющих проводинков:
а — присоединение прямоугольного проводника к трубопроводу б — присоединение круглого проводчика к трубопроводу в — соединение круглых проводников друг с другом
г — присоединение и ответвление округлых проводников
- определяют состояние пробивных предохранителей в установках напряжением до 1000 в (пробивные предохранители должны быть исправны и соответствовать номинальному напряжению установки);
- проверяют полное сопротивление петли «фаза — нуль» в установках напряжением до 1000 в с глухим заземлением нейтрали (величина сопротивления должна быть такова, чтобы при замыкании между фазами и заземляющими проводниками возникал ток короткого замыкания, соответствующий требованиям в отношении кратности тока к номинальному току плавкой вставки или соответствующего автомата. Проверка должна быть выполнена для наиболее удаленных, а также наиболее мощных электроприемников, но не менее чем для 10% их общего количества);
- измеряют сопротивление заземляющих устройств (величины сопротивлений должны соответствовать нормам);
- проверяют соответствие сечений заземляющих проводников (сечения должны соответствовать принятым по проекту и требованиям ПУЭ).
- Дайте определение защитного заземления и опишите принцип его защитного действия.
- Объясните, что понимают под термином «точка нулевого потенциала».
- Назовите известные вам естественные заземлители.
- Перечислите, какие части электрооборудования и электроустановок подлежат обязательному заземлению.
- Расскажите о монтаже заземлителей.
- Какие элементы электроустановок могут быть использованы в качестве заземляющих проводников?
