§ 39. МОНТАЖ ТОКООГРАНИЧИВАЮЩИХ И ЗАЩИТНЫХ АППАРАТОВ
В электроустановках напряжением 6 и 10 кВ в качестве токоограничивающих аппаратов применяют реакторы, а в качестве защитных аппаратов — предохранители и разрядники.
Реакторы представляют собой многовитковую катушку с большим индуктивным и очень малым активным сопротивлением.. Они служат для ограничения токов короткого замыкания.
Реактор РБ (рис. 191, а) состоит из обмотки 1 и десяти бетонных· радиально расположенных вертикальных колонок 2, опирающихся на опорные фарфоровые изоляторы 3.
Обмотка с концентрически расположенными витками закреплена в бетонных колонках, а ее начало и конец выведены и присоединены к болтовым контактным зажимам 5, заделанным в колонки. В каждой колонке заармировано по два сквозных стержня 4 с резьбой на концах. Нижние концы стержней ввернуты в головки изоляторов 3, к верхним свободным концам крепят фланцы изоляторов вышележащей фазы.
Для транспортирования бетонного реактора применяют специальное приспособление в виде звездочки с центральным стержнем, имеющим ушко для захвата крюком подъемника.
Бетонный реактор типа РБ пригоден к установке при наличии заводской паспортной таблички и клейма ОТК завода, отсутствии трещин и сколов у опорных изоляторов, целости бетона и лакового покрова колонок, исправности армировки изоляторов и надежности их крепления к бетонным колонкам, отсутствии деформации витков и сохранности их изоляции.

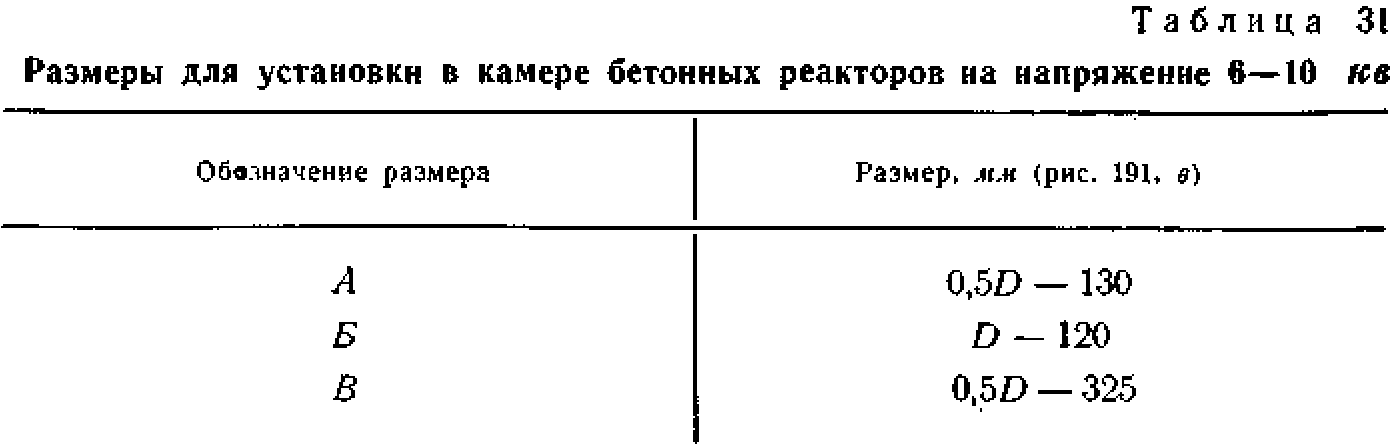

Реакторы устанавливают в сухих помещениях, руководствуясь монтажными размерами, приведенными на рис. 191, и в табл. 31.
Стальные конструкции, расположенные в непосредственной близости от бетонных реакторов, не должны иметь замкнутых контуров.
Примечание. D — диаметр реактора.
Магнитное поле бетонного реактора замыкается через воздух в пространстве, окружающем реактор. Если в этом пространстве будут находиться замкнутые проводники, переменное магнитное поле реактора возбудит в них индуктированные токи, которые могут сильно нагревать эти проводники.
При вертикальной установке реакторов соблюдают такую последовательность фаз, при которой направление витков средней фазы обратно направлению витков верхней и нижней фаз (рис. 191, г). Это необходимо для того, чтобы при двухфазных коротких замыканиях усилия, возникающие между обмотками в двух соседних фазах, вызывали бы не отталкивание, а притягивание обмоток. Изоляторы при этом будут работать на сжатие, а не на растяжение, т. е. в более выгодных для фарфора условиях.
Все фазы реактора собирают и устанавливают согласно имеющимся на них заводским обозначениям: В — верхняя, С — средняя, Н — нижняя. Подведенные к реактору шины также присоединяют согласно заводским обозначениям: A1, В1 С1 — входные зажимы, А2, В3, С4 — выходные зажимы.
Подъем и установку фаз реактора производят очень осторожно, применяя швеллерные балки с тросовыми захватами. После монтажа реакторов убирают все инструменты и куски металла, гак как при включении реакторов они могут притягиваться к обмоткам, повредить изоляцию и привести к аварийному выходу реактора из строя.
Фланцы нижних опорных изоляторов нижней фазы и верхних распорных изоляторов верхней фазы бетонных реакторов заземляют.
