Кабельными блоками называют подземные кабельные сооружения, выполненные из труб или литых бетонных плит, и относящиеся к ним колодцы. Прокладка кабелей в блоках применяется только в случаях, когда необходимо надежно предохранить кабели напряжением 6 и 10 кВ от механических повреждений, например при пересечениях ими железнодорожных путей, магистральных автомобильных дорог. Основными недостатками кабельных блоков являются высокая стоимость сооружения и содержания колодцев и неполное использование сечения кабелей по допустимой плотности тока из-за ухудшенных условий охлаждения. Усложняется также обслуживание и ремонт кабелей — при повреждении его приходится заменять весь участок кабеля между колодцами.
Кабельный блок состоит из нескольких асбестоцементных труб с внутренним диаметром в 1,5 раза больше диаметра кабеля, но не менее 50 мм при длине до 5 м и не менее 100 мм при большей длине труб, а также из бетонных плит, труб и колодцев, выполненных из кирпича или железобетонных плит.
Трубы кабельных блоков могут быть расположены горизонтально в один ряд или вертикально, друг над другом в несколько рядов.
Асбестоцементные трубы соединяют между собой при помощи асбестоцементных муфт с резиновыми кольцами или раствором бетона, заливаемым в деревянную опалубку, в которой соединяемые трубы плотно прижаты (состыкованы) торцами друг к другу. Концы стыкуемых труб опиливают драчевым напильником, образуя небольшой (до 30°) скос на их внутренних кромках. Этим создают гладкую внутреннюю поверхность каналов и устраняют в стыках выступы, которые могут повредить кабель при протаскивании.
Для центрирования соединяемых труб в них вводят деревянную штангу, на конце которой укреплен стальной цилиндр диаметром на 2—4 мм меньше внутреннего диаметра труб. Штангу устанавливают с таким расчетом, чтобы стык соединяемых труб оказался над средней частью стального цилиндра штанги.
Колодцы строят с таким расчетом, чтобы обеспечивалась возможность нормальной раскладки кабелей и монтажа кабельных муфт. На дне колодца устраивают водосборник, представляющий собой закрытое металлической решеткой углубление, служащее для сбора просачивающихся в колодец грунтовых или ливневых вод.

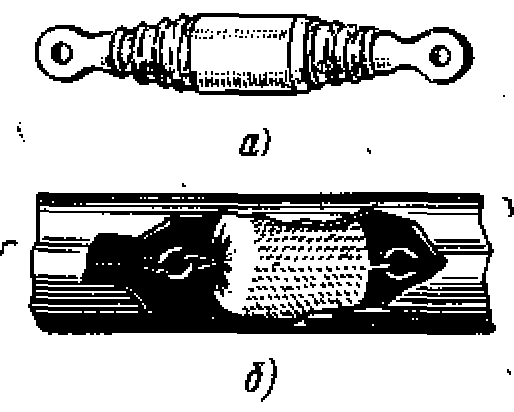

Рис. 82. Приспособления для очистки труб кабельных блоков: а — контрольный ЦИЛИНДР, б — ерш из стальных проволок
Перед прокладкой кабелей осматривают колодцы и прочищают трубы, проложенные между ними. Очистку труб производят при помощи последовательно соединенных тросом на расстоянии 600—700 мм друг от друга контрольного (калибровочного) цилиндра (рис. 82, а) и проволочного ерша (рис. 82, б). Свободный конец контрольного цилиндра присоединяют к тяговому тросу лебедки, а затем, вращая барабан лебедки, протаскивают цилиндр и ерш3 через трубы. Таким образом, не только очищают трубы, но и одновременно калибруют живое сечение их путем разрушения контрольным цилиндром твердых выступов, образовавшихся в местах соединения труб вследствие проникновения в зазор стыка жидкой бетонной массы.
Контрольные цилиндры имеют диаметр наиболее утолщенной (калибрующей) части 85, 105 и 125 мм для каналов диаметрами 100, 119 и 141 мм соответственно.
Трос от лебедки можно затянуть в трубу несколькими способами, но наиболее просто это сделать при помощи двух проволок с крючками на концах. Проволоки проталкивают с двух концов трубы одновременно и при встрече в трубе сцепляют, а затем проволоку вытаскивают с одной стороны трубы на столько, чтобы наружу вышло место сцепления проволок. Далее к одному концу
проволоки привязывают трос лебедки, а к другому — контрольный цилиндр и несколько ершей. К последнему ершу прикрепляют стальной трос диаметром не менее 12 мм, служащий для протяжки кабеля. В колодце у тягового механизма к нижней закладной петле прикрепляют разъемный блок.
Для затяжки кабеля в блоки его закрепляют к тросу чулком, накладываемым на оболочку кабеля, или же при помощи зажима, прикрепляемого к рабочим жилам кабеля.
При креплении кабеля чулком за оболочку допустимая длина протягиваемого в блоки кабеля не должна превышать величин, приведенных в табл. 17.

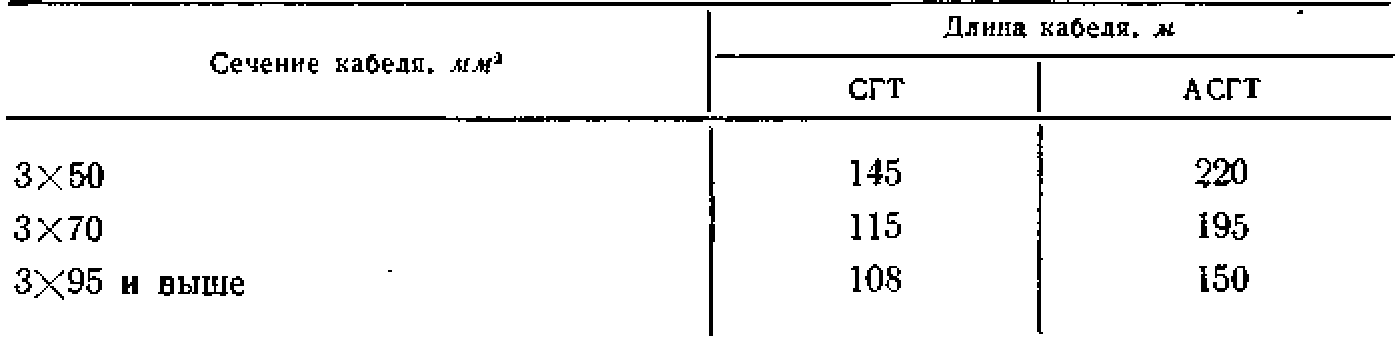

Таблица 17
Максимально допустимая длина при креплении
кабеля, протягиваемого в блоки чулком за оболочку
Примечание. Кабели большей длины протягивают в блоки с захватом специальным зажимом непосредственно за жилы. В этом случае предельные усилия при протяги ванин кабеля не должны превышать части прочности его жил на разрыв.
Для затягивания кабеля в блок барабан с кабелем устанавливают у колодца. Прежде чем приступить к протяжке кабеля на трубе блока, устанавливают соответствующего размера стальную разъемную воронку с раструбом, а на край горловины колодца — желоб, изготовленный из куска трубы или листовой стали. К желобу приварены скобы, которыми крепят его к горловине люка колодца.
Кабель следует протягивать в блоки со скоростью, не превышающей 5 км/ч, и без остановок во избежание воздействия на него больших усилий при трогании кабеля с места. До затяжки кабеля в трубу его смазывают тавотом или смазкой УС из расчета 8—10 г на 1 м кабеля.
Предельно допустимое усилие при протягивании кабелей СГТ на 6 кВ сечением 3X120 мм2 и длиной 300 м составляет 1300 кГ.
По окончании затяжки кабеля его отрезают от барабана и конец кабеля опускают в колодец, предварительно напаяв на него свинцовый колпачок.
