Мельницы ФРГ. Наибольшую известность получили ШБМ, изготовляемые фирмами «Бабкок» и «Пфейфер». Однако почти весь уголь, добываемый в ФРГ, имеет хорошую размолоспособность, и такие мельницы на электростанциях ФРГ имеют весьма ограниченное применение.
Мельницы фирмы «Бабкок» (рис. 3.19) имеют обычные для ШБМ детали. На мельницах небольших размеров (до диаметра барабана 2,7 м) часто применяются подшипники качения. Барабан 3 выложен плитами брони ступенчатой формы (см. рис. 3.14,б). Сведения о материале для плит брони и для других деталей мельниц типов ШБМ, СМ и молотковых, применяемых фирмой, приведены в табл. 3.5.
Плиты брони, выполненные из кокильного чугуна Экодур, служат по данным фирмы 20 000—30 000 ч [46].


Рис. 3.18. Биконическая шаровая барабанная мельница фирмы «Гардинг» (США).
16 — классификатор. Остальные обозначения см. рис. 3.16 и 3.17.

Рис. 3.19. Шаровая барабанная мельница фирмы «Бабкок» (ФРГ):
17 — кожух мельницы; 18 — шнек для подачи возврата; 19 — сепаратор. Остальные обозначения — см. рис. 3.16 и 3.17.

Характеристики некоторых шаровых барабанных мельниц, выпускаемых фирмой «Бабкок», даны в табл. 3.6.
Мельница 300/475 производительностью 23,5 т/ч по углю с коэффициентом размолоспособности Кло= 1,5 при влажности Wp=9% и тонкости помола 19—25% имеет шаровую загрузку 46 т (коэффициент заполнения барабана 30,33%). Расход воздуха за сепаратором (при t=93°С) 53 000 м3 /ч. В целях снижения шума мельницы фирмы «Бабкок», как правило, закрываются металлическим кожухом с звуковой изоляцией. Звуковая характеристика незащищенной ШБМ (без кожуха, тепловой и звуковой изоляции) приведена на рис. 3.20.

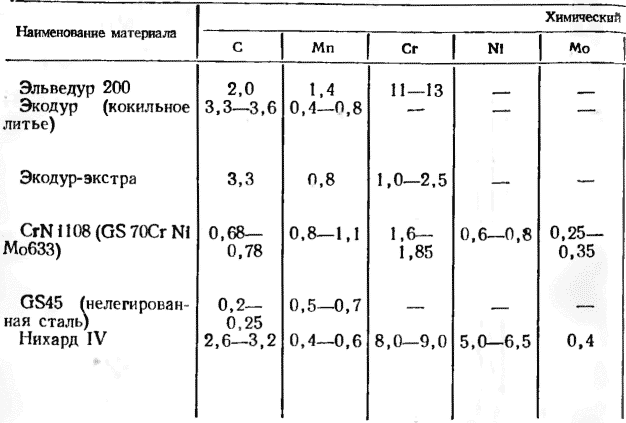

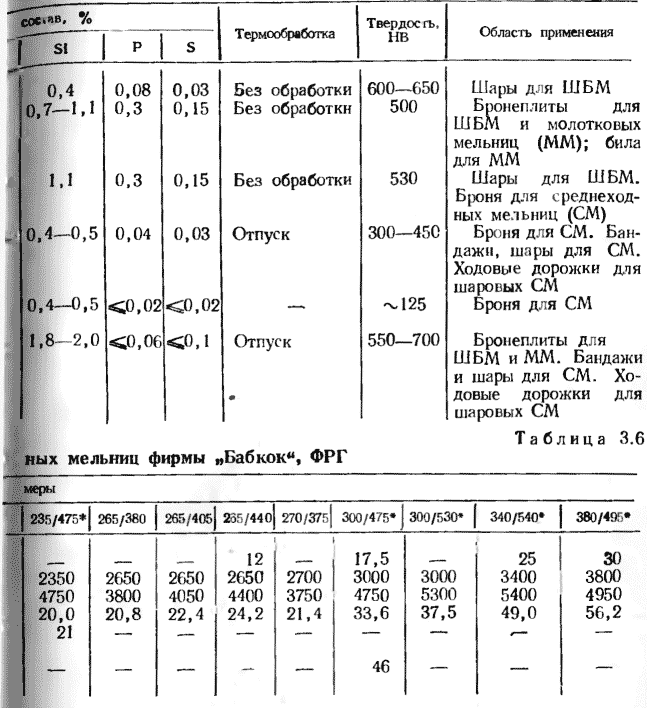

Износостойкие материалы, применяемые фирмой "Бабкок", ФРГ

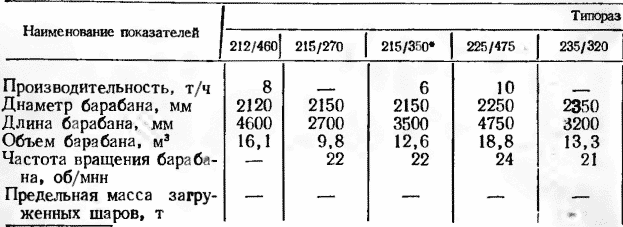

Характеристики некоторых шаровых барабан

* Мельницы с подшипниками скольжения; у остальных—подшипники качения.

 Наибольший шум, замеренный датчиками, установленными на расстоянии 1 м от мельницы и на высоте 1,7 м от уровня пола, зафиксирован в точках 4 и 8. Максимальное значение его на частотах 125—355 Гц достигает соответственно 95 и 105 дБ. Кожух толщиной 1,5 мм, закрывающий мельницу, уже снижает шум на 10 дБ. Современные кожухи с звуковой изоляцией внутри позволяют снижать значения шума до 80—85 дБ.

Таблица 3.5

При создании мельниц большой производительности обычно встречаются трудности с подводом мощности к главной зубчатой паре. Фирма «Бабкок» рекомендует для этой цели применять схемы привода, приведенные на рис. 3.21. Схема рис. 3.21,а может быть, по мнению фирмы, применима для привода мощностью до 2700 кВт, а схема на рис. 3.21,б— до 6000 кВт. Эти схемы различаются тем, что передача крутящего момента к барабану 1 осуществляется с двух сторон зубчатого венца, либо от одного электродвигателя через редуктор с двумя выходными валами, либо от двух электродвигателей через два редуктора. В этом случае и привод для вспомогательных поворотов барабана также устанавливается либо к одному, либо к двум электродвигателям главного привода.

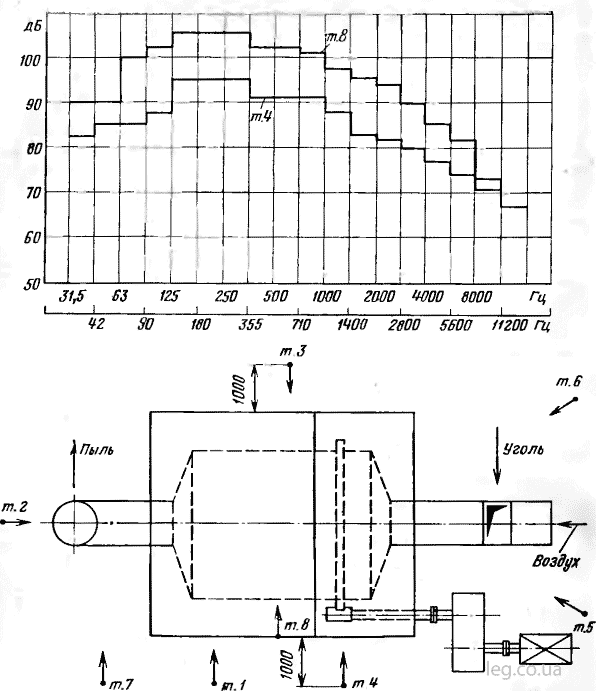

Рис. 3.20. Звуковые характеристики шаровых барабанных мельниц (по данным фирмы «Бабкок»).
т. 1, т.2 и т. д. — расположение точек замера

Опыт эксплуатации отечественных мельниц с раздвоенным приводом с применением двух электродвигателей (ШК-32) показал, что его применение значительно усложняет электрическую схему из-за необходимости синхронизации обоих двигателей и не дает преимуществ для работы зубчатого зацепления.
Особенности конструкции тихоходных мельниц фирмы «Пфейфер» (рис. 3.22) заключаются в том, что барабан опирается на коренные подшипники, не цапфами, а бандажами, установленными на барабане на опорные ролики, а также в том, что зубчатый венец расположен в середине барабана. Плиты брони гладкие; вдоль брони имеются накладки. Принципиальным отличием является установка внутри посередине барабана разделяющей его на две части вертикальной перегородки с отверстием в центре.

Частота вращения барабана мельниц фирмы «Пфейфер» понижена и составляет 0,597nкр (критической частоты вращения). В выходном патрубке мельницы установлен шнек, имеющий внешний независимый привод для возврата в барабан шаров и недомолотых частиц топлива. Мельницы фирмы «Пфейфер» с диаметром барабана около 2,5 м использовались на отечественных электростанциях при размоле АШ, тощего и подмосковного углей. В процессе эксплуатации перегородка, разделяющая барабаны, была удалена [42].

Рис. 3.21. Схемы приводов шаровых барабанных мельниц. а — двойного привода; б — четверного привода; 1— мельница; 2— главный редуктор; 3— подшипник; 4— эластичная муфта; 5 — мембранная муфта; 6 — промежуточный редуктор; 7 — электродвигатель вспомогательного привода; 8 — редуктор вспомогательного привода; 9 — электродвигатель главного привода; 10 — патрубок.

Фирма «Пфейфер» изготовляет также ШБМ не вентилируемого типа с механической выгрузкой размолотого продукта, применяемые на центральных пылезаводах. Не вентилируемые мельницы фирмы «Пфейфер» имеют фрикционный редукторный привод. Барабан с двумя бандажами, расположенными вблизи от его торцов, опирается на два опорных и два приводных ролика. От осевого смещения барабан удерживается упорными роликами, установленными с наружных торцов бандажей. Внутренняя полость барабана в некоторых типоразмерах мельниц разделялась на несколько камер (до 5 шт.), куда загружались шары разного диаметра (рис. 3.23). В камеры, близкие к входу (I и III), засыпали набор более крупных шаров (0 40—80 мм), а в камеры выхода (II и IV) —более мелких (0 25—50 мм) [42].

Не вентилируемые мельницы фирмы «Пфейфер» диаметром 1,99 м и длиной 8,25 м были установлены на центральном пылезаводе Каширской ГРЭС для размола предварительно подсушенного подмосковного угля. Мельница по своей конструкции довольно сложна и громоздка; преимуществом ее считается сравнительно низкий расход электроэнергии на размол, который составил на центральном пылезаводе 13 кВт-ч/т.

Рис. 3.23. Схема не вентилируемой шаровой барабанной мельницы с камерами фирмы
«Пфейфер» (ФРГ)
1 — подача угля и возврата из сепаратора; 2 — выход готовой пыли;
I—V — камеры барабана
