При строительстве ТЭС и АЭС проводят работы по гидроизоляции, антикоррозионным покрытиям, а также отделочные работы (рис. VI.8.1 — VI.8.20, табл. VI.8.1 — V 1.8.7).

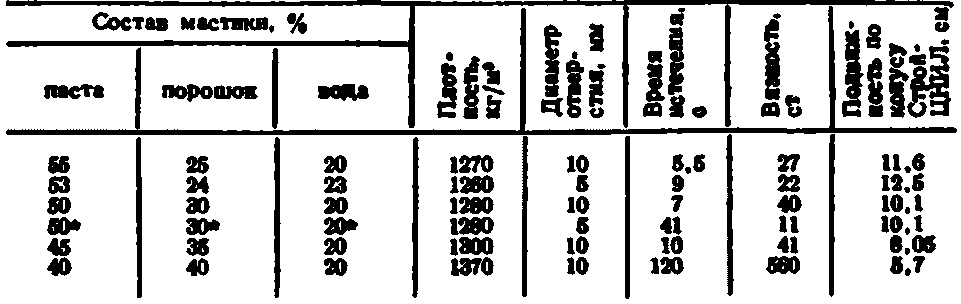

VI.8.2. Состав и свойства мастик для штукатурного заполнения швов (серия ГК)
• Мастину в вискозиметре перемешивали.

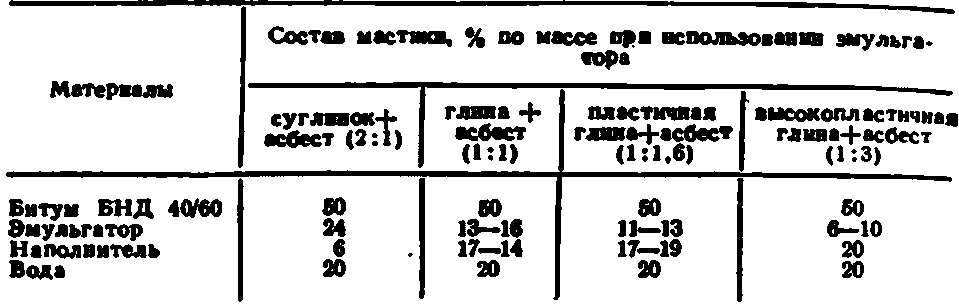

VI.8.4. Составы холодных асфальтовых мастик кровельного назначения, разработанные ННИСП Госстрой УССР

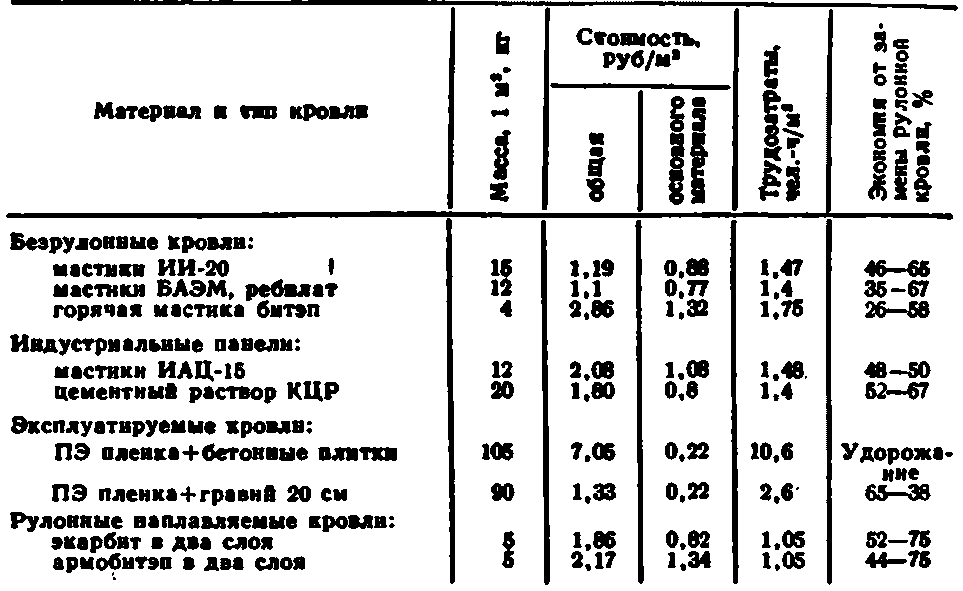

V 1.8.5. Техинко-вкономнческно показатели кровель, разработанные В НИ И Г

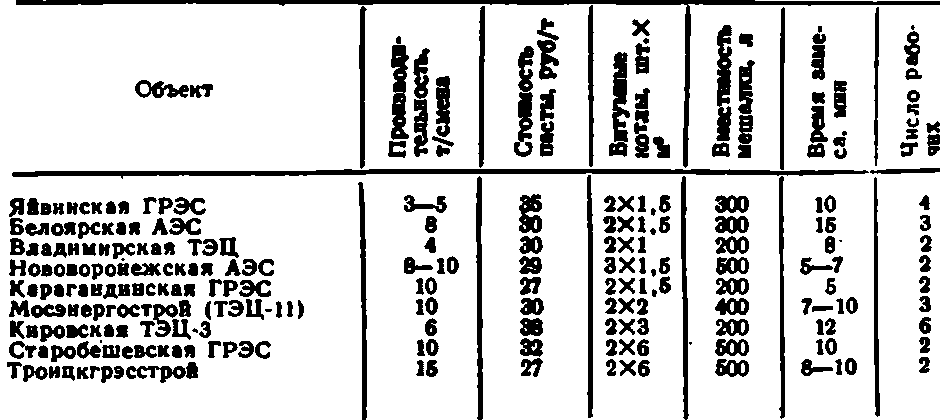

V 1.8.6. Пастосмеснтельные установки на различных строительствах

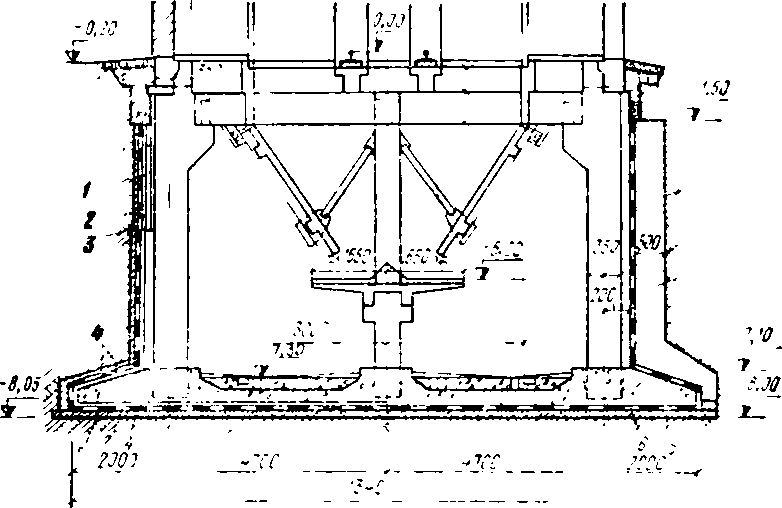

VI.8.9. Конструкции гидроизоляции вагоноопрокидыватели на Карагандинской ГРЭС-2:
1 — грунтовка бетона; 2 — наклейка рулонного гидроизола в четыре слоя; 3 — кирпичная стенка; 4 — стяжка из цементно-песчаного раствора; 5 — бетонная подготовка; 6 — покров холодно-асфальтовой мастики;7 — присыпка песком

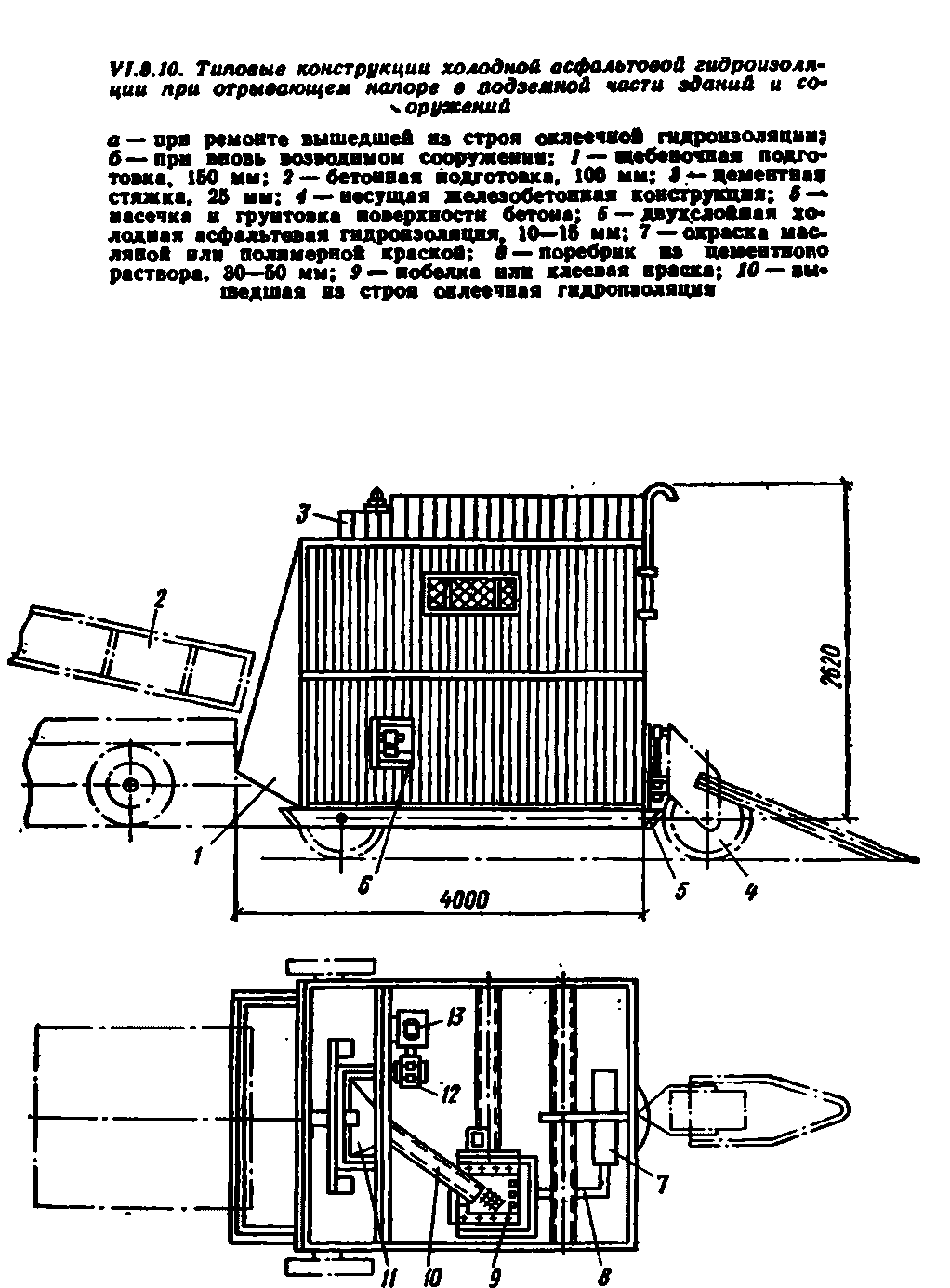

VI.8.11. Штукатурный агрегат А. А. Тольмера: 1 —приемный бункер; 2 — кузов автосамосвала; 3 — бак для воды; 4 —колеса; 5 — полозья; 6 — электронагреватель; 7 — растворонасос; 8 — соединительный рукав; 9 — приемный бункер; 10 — лоток; 11 — роторная мешалка; 12 — редуктор; 13 — электродвигатель

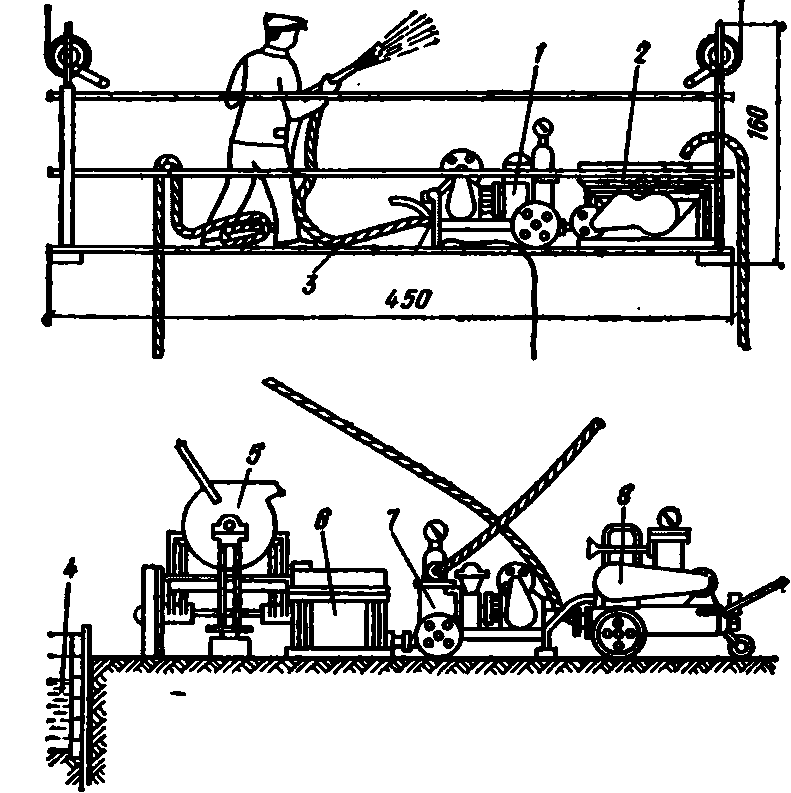

VI.8.12. Схема организации гидроизоляционных работ при оштукатуривании поверхностей большой высоты
1, 6 — растворонасосы; 2, 7 —бункеры для мастаки; 3 — подвесные леса; 4 — хранилище для пасты; б — растворомешалка; 8 — компрессор

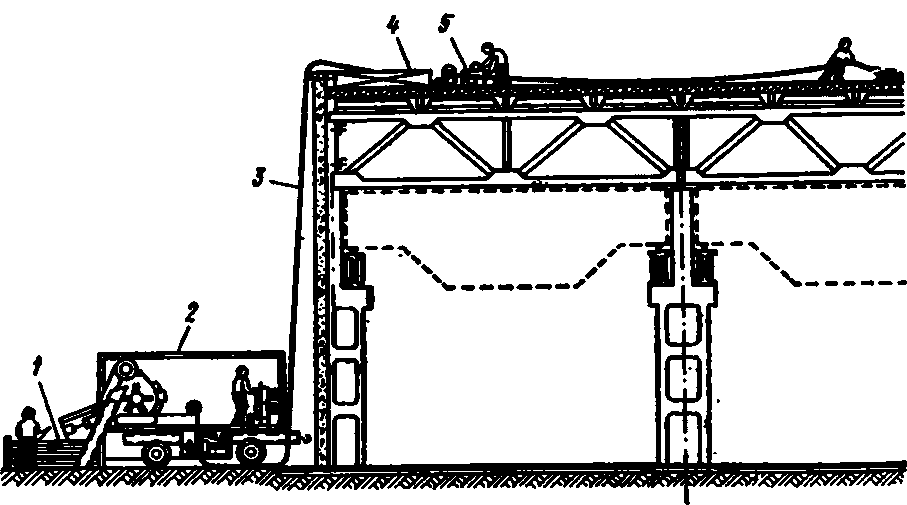

VI.8.13. Схема организации работ звена рабочих-кровельщиков по нанесению безрулонного кровельного покрытия из мастик хамаст и БАЭМ: 1 — передвижные бункера для пасты и наполнителя; 2 — смесительно-штукатурная установка ЦНИЛ-3 производительностью 3 м/ч; 3 — циркуляционные растворопровод; 4 — промежуточная емкость для мастики; 5 — растворонасос на крыше для нанесения мастики по материальному шлангу и форсунке

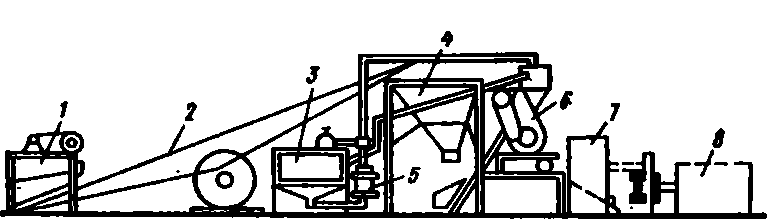

VI.8.114. Схема приобъектного растворного узла:
1 — пескосеялка; 2 — ленточный транспортер; 3 — бункер для известкового молотка; 4 — бункер для песка; 5 — насос для перекачивания извести; 6 — растворосмеситель; 7 —бункер для готового раствора; 8 — растворонасос

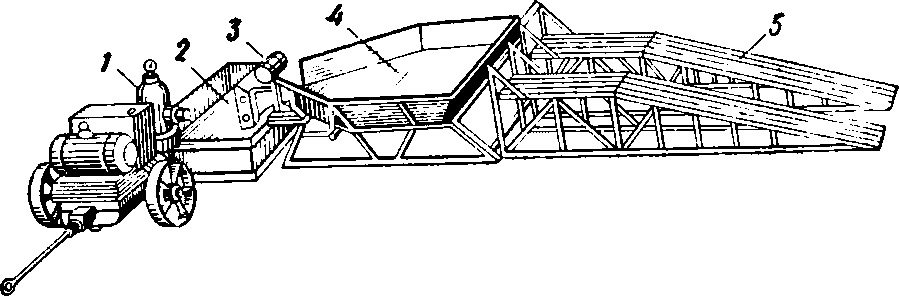

VI.8.115. Установка для приема готового раствора:
1 — растворонасос; 2 — емкость; 3 — вибратор; 4 — вибролоток; 5 — пандус

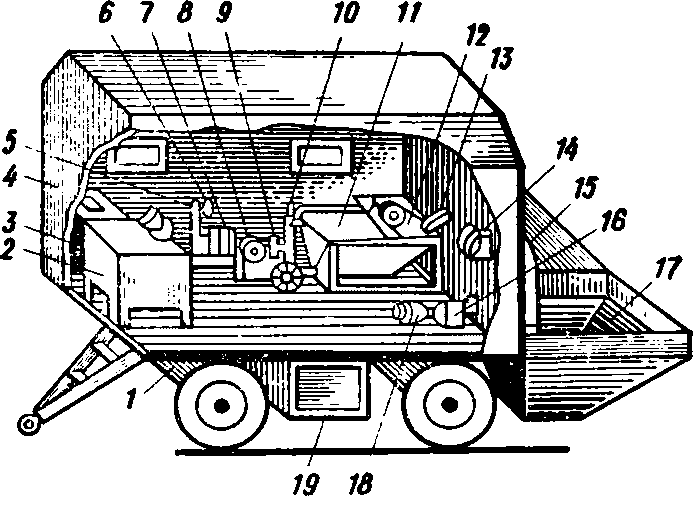

VI.8.116. Передвижная штукатурная станция ПШС-2М:
1 — автоприцеп АПЗ-754В; 2 — стол-верстак; 3 — бак для воды; 4 —утепленный кузов; 5 — нагревательный бак; 6 — бачок-расширитель; 7 — радиатор водяного отопления; 8 — растворонасос; 9 — авторегулятор; 10 — компенсатор; 11 — приемный бункер; 12 — вибросито; 13 —приемный лоток; 14 — червячная лебедка ЛРЧ-500; 15 — кожух опорного колеса; 16 — редуктор РМ-250; 17 — приемный бункер; 18 — электродвигатель; 19 — ящик для хранения шлангов

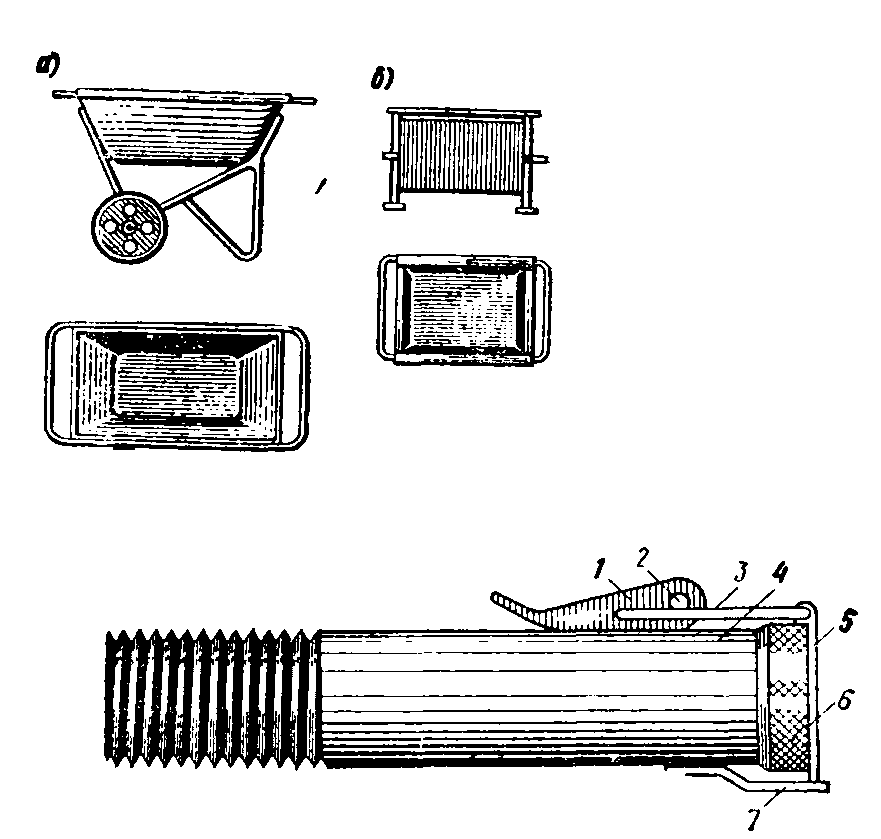

VI.8.19. Штукатурные ящики: а — для работы и развозки раствора в пределах этажа; б — для установки на подмостях-столиках при обработке верхних частей помещений
VI.8.20. Бескомпрессорная форсунка И. Я. Пономаренко с быстроразъемной диафрагмой:
1 — рычаг; 2 — ось поворота рычага; 3 — накидная гайка;
4 — бобышка; 5 — кольцо; 6 — корпус сопла; 7 — фиксатор
