Генеральные планы заводов металлоконструкций приведены на рис. IV. 1.16, IV. 1.17. Технологические поточные линии по покраске изделий показаны на рис. IV.1.18, IV.1.19. Строятся установки по изготовлению синтетических строительных материалов (рис. IV. 1.20—IV.1.22).

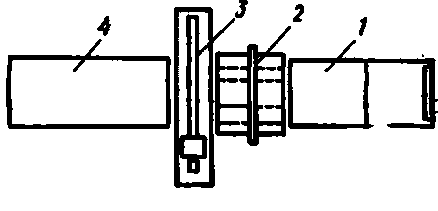

IV. 1.27. Поточная линия по производству теплоизоляционных изделий:
1 — стол для раскладки сырья; 2 — машина для пошива матрацев; 3 — механизм для резки изделий; 4 — стол для приема готовых изделий
IV. 1.29. Схема генерального плана атомоэнергостроительного комбината (АЭСК):
1 — главный корпус; 2 — столовая; 3 — административный корпус; 4 — вспомогательные сооружения; 5 — арматурный цех и цех обработки; 6 — формовочный цех в цех сборки и сварки; 7 — цех спецпокрытий
Генплан завода НСО приведен на рис. IV. 1.23, цех трубных заготовок — рис. IV.1.24, мастерская по изготовлению элементов трубопроводов из термопластов — на рис. IV.1.25. План типового ремонтно-механического завода Минэнерго СССР приведен на рис. IV.1.26.
Схема технологического процесса получения теплоизоляционных материалов, а также генплана завода теплоизоляционных изделий показаны на рис. IV. 1.27, IV. 1.28.

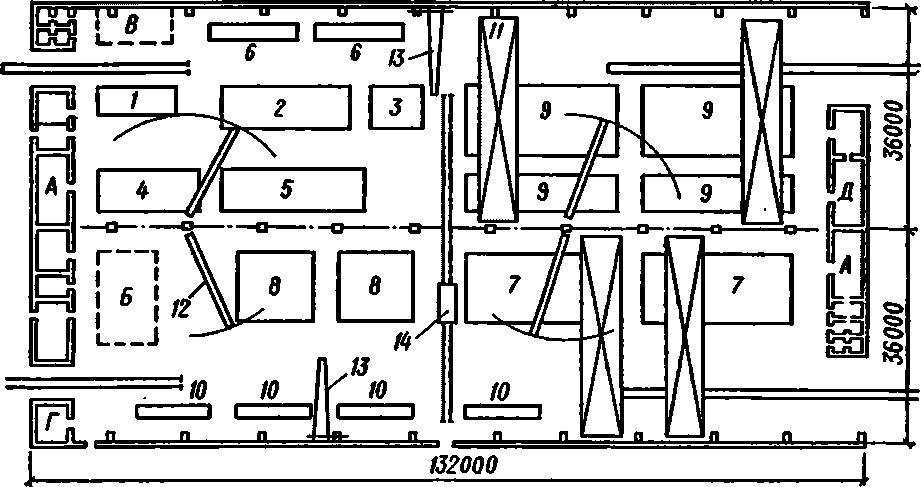

IV.1.32. Производственный корпус РПКБ:
1 — стенд для обдувки и сушки поставочных блоков; 2 — сборочно-сварочный механизированный стенд для пылегазовоздухопроводов; 3 —стенд для сварки блоков пылегазовоздухопроводов; 4 — стенд сборочно-сварочный для трубопроводов; 5 — то же, с подвижными магнитными опорами; 6 — установка для сварки трубопроводных узлов (2 шт.); 7 — стенд для сборки экранов (2 шт.); 8 — стенд для сборки блоков конвективных поверхностей нагрева (2 шт.); 9 — стенд сборки блоков каркаса котла (4 шт.); 10 — стенд для сборки коронирующих и осадительных электродов (4 шт.); 11 — кран мостовой 60 т (4 шт.); 12 — кран консольно-поворотный 3,2 с (4 шт.); 13 — то же, настенный передвижной (6 шт.); 14 — тележка передаточная грузоподъемностью 20 т; А — машинный зал источников сварочного тока; Б — механический участок; В — участок испытания насосов и арматуры; Г — кладовая сварочных материалов; Д — лаборатория
Для обеспечения сооружения АЭС строятся атомоэнергостроительные комбинаты (рис. IV.1.29, IV.1.30): Запорожский АЭСК, Хмельницкий АЭСК и др.
Сооружаются районно-производственные комплектовочные базы РПКБ (рис. IV.1.31—IV.1.35) для обеспечения строительства групп ГРЭС Канско-Ачинского и Экибастузского топливно-энергетических комплексов.
IV. 1.33. Схема РПКВ ЭТЭК:
1 — объединенные хозяйства Энергомонтажа, Электромонтажа и СМУ ВО Союзэнергозащита; 2 — объединенная база Управления механизации и мастерских УПТК; 3 — складское хозяйство УПТК; 4 — асфальтобетонный завод; 5 — бетонорастворный завод; 6 — центральное автохозяйство на 500 автомобилей; 7 — склад ГСМ; 8 — автостанция; 9 — подстанция «Строительная»; 10 — площадка для размещения бытовок
IV.1.34: Технологический план РПВК. Административно-хозяйственный комплект: 1 — столовая на 300 мест; 2 — контора; 3 — торговые киоски; 4 — стоянка автомашин; 5 — бытовые корпуса; участок изготовления металлоконструкций; 6 — производственный корпус; 7 — открытый склад металла; 8 — открытый склад готовой продукции; участок тепломонтажных работ; 9 — производственный корпус; 10 — площадка для складирования комплектующего оборудования и материалов; 11 — площадка для складирования готовых блоков; участок изоляционных работ: 12 — производственный корпус; 13 — склад теплоизоляционных материалов; 14 — мастерская антикоррозионных покрытий; участок электромонтажных работ; 15 — производственный корпус; 16 — площадка для складирования материалов и кабелей; 17 — площадка для складирования готовой продукции; 18 — комплектовочно-складское хозяйство; деревообрабатывающее хозяйство: 19 — производственный корпус; 20 — склад леса; 21 — навес для готовой продукции; 22 — бетонное хозяйство; 23 — автохозяйство; 24 — эмульсионное хозяйство
