СООРУЖЕНИЕ ЖЕЛЕЗОБЕТОННЫХ ВЕНТИЛЯЦИОННЫХ ТРУБ АЭС
Труба (рис. VI.4.13) — монолитная, высота ее 180 м, устье — 4,5 м, монолитная железобетонная. Фундамент — монолитный железобетонный. Газоходы к вентиляционной трубе на отм. 14,40 сечением 4,5X8 в сборно-монолитном варианте армоопалубочных ферм.

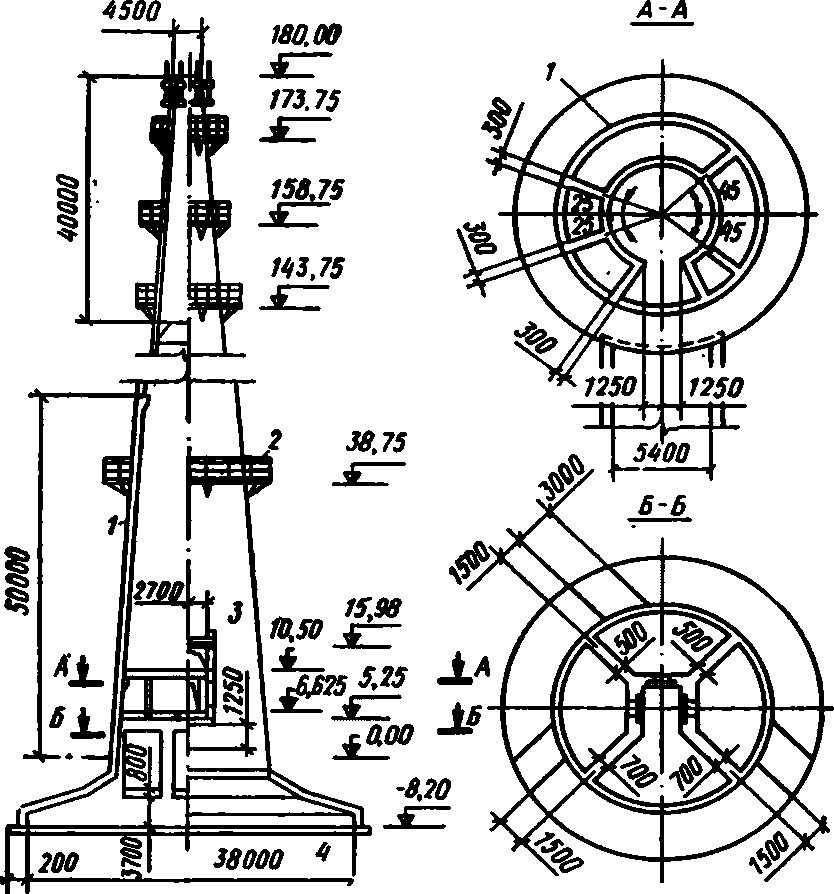

VI.4.13. Железобетонная вентиляционная труба высотой 180 м:
1 — оболочка трубы; 2— пешеходные мостики; 3 — ввод вентиляционного короба; 4 — фундамент

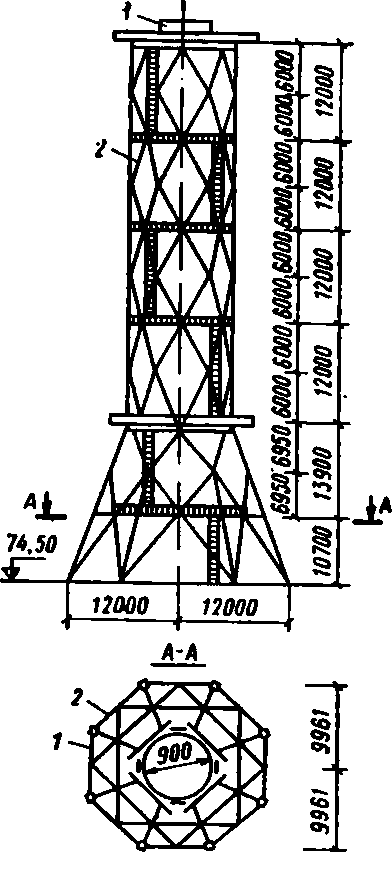

V1.4.14. Металлическая вентиляционная труба
1 — газоотводящий ствол из нержавеющей стали: 2 — несущая решетчатая металлическая башня

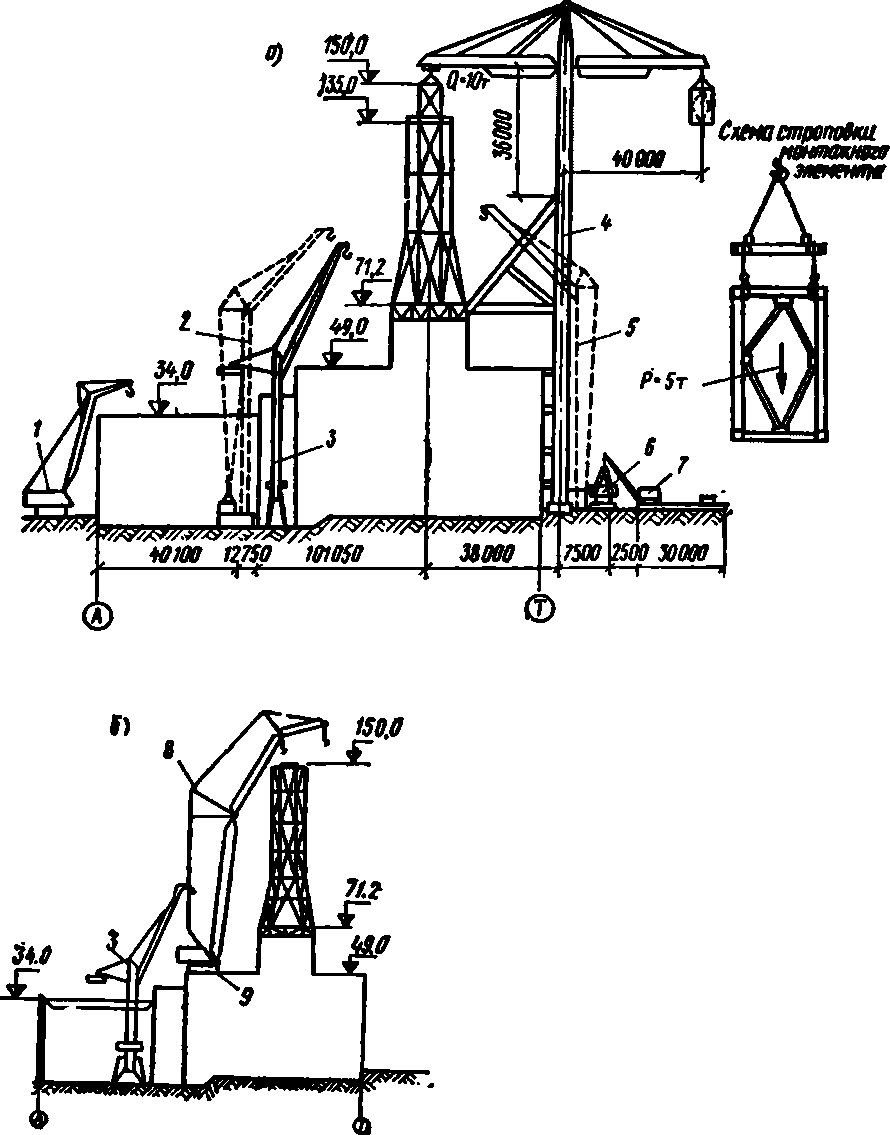

V 1.4.15. Схема, монтажа вентиляционной металлической трубы: а — башенным краном КБ-673; б — гусеничным краном; 1 — ДЭК-50; 2, 5 — СКР-2200; 3 — БК-1000; 4 — КБ-673; 6 — бортовая автомашина ЗиЛ-130; 7 —Э-302; 8 —гусеничный крав СКГ-1000ЭМ; 9 — усиленное перекрытие
СООРУЖЕНИЕ МЕТАЛЛИЧЕСКИХ ВЕНТИЛЯЦИОННЫХ ТРУБ АЭС.
Вентиляционная труба (рис. VI.4.14, VI.4.15) располагается на кровле аппаратного отделения и опирается на железобетонный оголовок, являющийся продолжением венткороба. Из условий коррозионной стойкости и невозможности ремонта трубы за весь период эксплуатации АЭС труба выполняется из нержавеющей стали ΟΒΧ18Η1ΟΤ по ГОСТ 5632—61 из листа толщиной 5 мм с несущей решетчатой металлической башней. Диаметр трубы постоянен по высоте.
Несущая решетчатая башня выполняется из углеродистой стали. В качестве антикоррозионного покрытия решетчатой башни принята металлизация алюминием с последующим нанесением перхлорвинилового покрытия (три слоя грунтовки ХВ-050 и два слоя эмали ХВ-1100).
