Метод накладной рамки применяется при определении места повреждения кабельной линии при металлическом замыкании одной жилы кабеля на оболочку и при замыкании двух жил кабеля между собой. Особенно удобен этот метод при открытой прокладке кабеля или при уточнении нахождения повреждения в пределах разрытой траншеи. На закрытой трассе для измерения этим методом необходимо отрыть шурфы на границах предполагаемой зоны нахождения повреждения кабеля.
После определения участка между шурфами, где имеется повреждение, последующим шурфованием можно точно найти повреждение в кабеле.

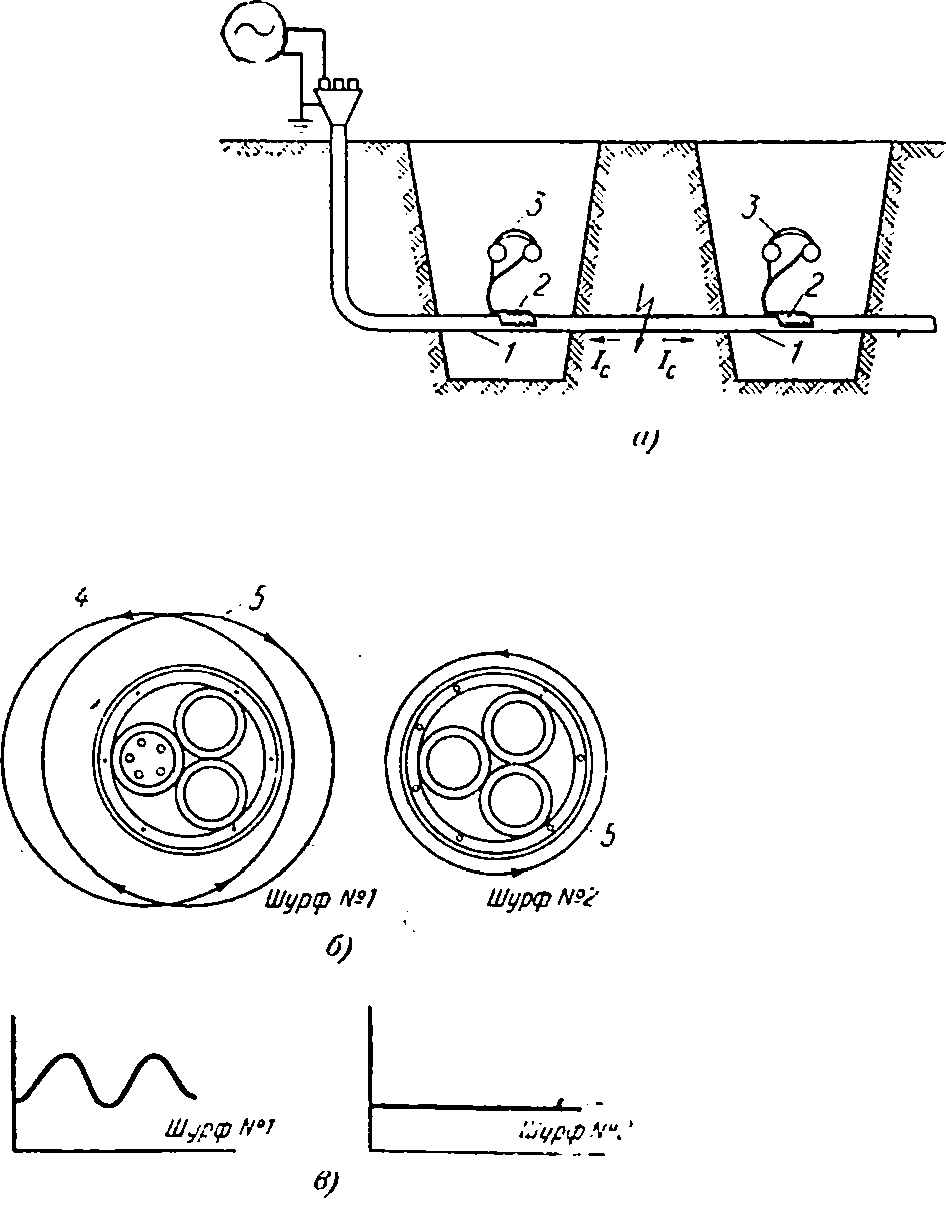

Рис. 9-14. Схема определения места повреждения кабельной линии методом накладной рамки. а — общая схема испытания; б — электромагнитное поле вокруг кабелей; в — характер изменения интенсивности звука при вращении рамки; 1 — кабель; 2 — накладная рамка; 3 — телефонная трубка; 4 — поле тока жилы кабеля; 5 — поле тока свинцовой оболочки.
При определении места повреждения указанным методом к поврежденной жиле кабеля присоединяется генератор звуковой частоты (800—1 500 Гц) и устанавливается ток через место замыкания в оболочку примерно 1—5 А. На обнаженную в шурфах оболочку кабеля 1 накладывается накладная рамка 2 (рис. 9-14, а) с присоединенным к ней головным телефоном 3, и при вращении рамки вокруг оси кабеля прослушиванием определяется характер изменения звука от электромагнитного поля.
Как видно из рис. 9-15, рамка устроена таким образом, что витки ее собраны в плотный жгут, изогнутый по периметру обоймы рамки, сделанной из железа толщиной 3—4 мм; э. д. с. наводится в витках иа обеих сторонах рамки и, следовательно, результирующая э. д. с. изменяется при вращении рамки, как это видно на рис. 9-14, б.

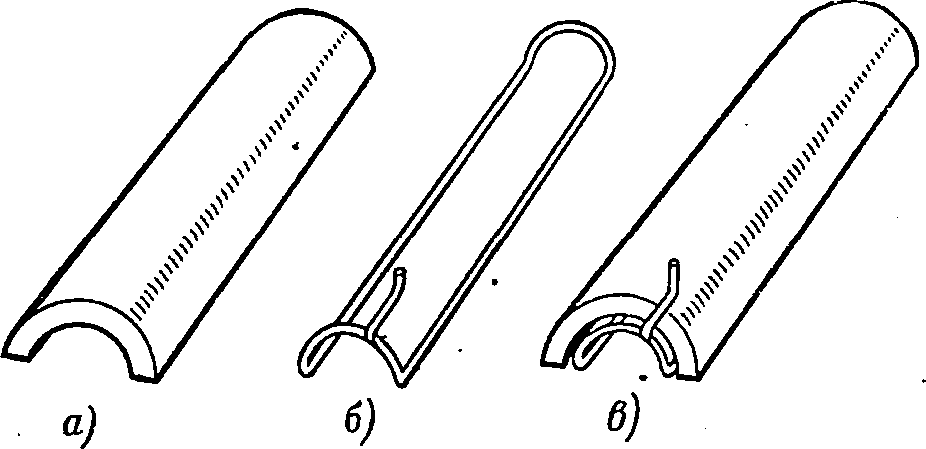

Рис. 9-15. Принцип устройства накладной рамки.
а — стальная обойма; б — катушка; в — катушка, уложенная в обойму (рамка).
Очевидно, что при прослушивании в шурфе на трассе кабеля до места его повреждения за один оборот рамки будут прослушиваться два максимума и два минимума звука, так как здесь поле образуется от токов, протекающих по жиле и по металлической оболочке, а в шурфе за местом повреждения кабеля в течение всего оборота будет слышен неизменяющийся звук, так как здесь поле образуется только током, проходящим по металлической оболочке кабеля.
При использовании данным методом определения места повреждения требуются накладная рамка, усилитель, телефонные трубки.
Рамка изготовляется из проводов марки ПЭ диаметром 0,01 мм с количеством витков η =300-400. Если прослушивание осуществляется без усилителя, то число витков в рамке определяется из наиболее выгодного соотношения между сопротивлением рамки и сопротивлением телефона.
В целях уменьшения влияния помех от посторонних полей рамка экранируется сверху стальным кожухом, а с нижней стороны защищается от механических повреждений латунным листом. Соединение рамки с телефоном осуществляется экранированным проводом.
