Коллекторы предназначены для совместного размещения различных трубопроводов и кабелей, сооружаются они в соответствии с указаниями СН 329-65.
Размещение тепло- и водопровода в общем коллекторе оказывает благотворное влияние, так как водопроводом снижается температура воздуха, а теплопроводом — влажность воздуха, чем устраняется вредное влияние влажной среды на оболочку кабелей, конструкции и трубопроводы.
Коллекторы находятся в ведении городских советов или промышленных предприятий.
При прокладке в коллекторах кабельных линий городских электросетей дирекция этих сетей заключает договор с владельцем коллектора на долевое участие по его эксплуатации.
Прокладка кабельных линий в коллекторах должна отвечать тем же требованиям, что и прокладка в туннелях (§ 5-2), дополнительным требованиям СН 329-65, приведенным ниже, а также условиям, предусмотренным договорами на аренду.
Размещение в коллекторах кабелей и трубопроводов при двухрядном их расположении производится следующим образом: с одной стороны прохода располагаются сверху кабели связи, под ними теплопроводы; с другой стороны прохода сверху располагаются кабельные линии, внизу водопроводы.
При однорядном расположении сверху должны располагаться кабельные линии, под ними кабели связи, под ними водо- и теплопроводы.
Совместная прокладка кабельных линий с газо- и трубопроводами, содержащими легковоспламеняющиеся и горючие жидкости, не допускается.
Коллекторы могут быть круглого и прямоугольного сечений. Размещение кабелей и трубопроводов в общем коллекторе круглого и прямоугольного сечений приведено на рис. 5-5.
Коллекторы круглого сечения строятся, как правило, при помощи проходческих щитов закрытым способом, коллекторы прямоугольного сечения — открытым (траншейным) способом.

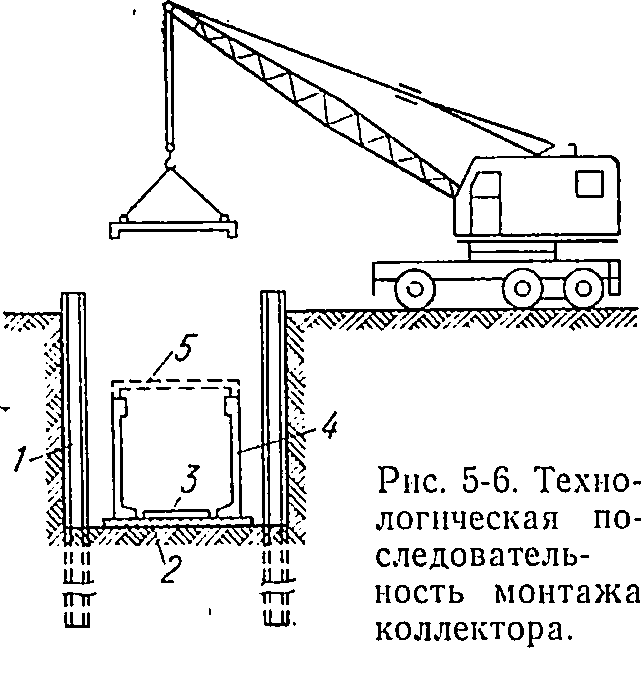

Технологическая последовательность сооружения коллектора открытым способом из блочных плит приведена на рис. 5-6. В отрытой экскаватором траншее, стены которой укрепляют шпунтами 1, выполняют бетонную подготовку 2, на нее краном укладывают плиту основания 3, затем устанавливают стеновые блоки 4 и блок перекрытия 5.

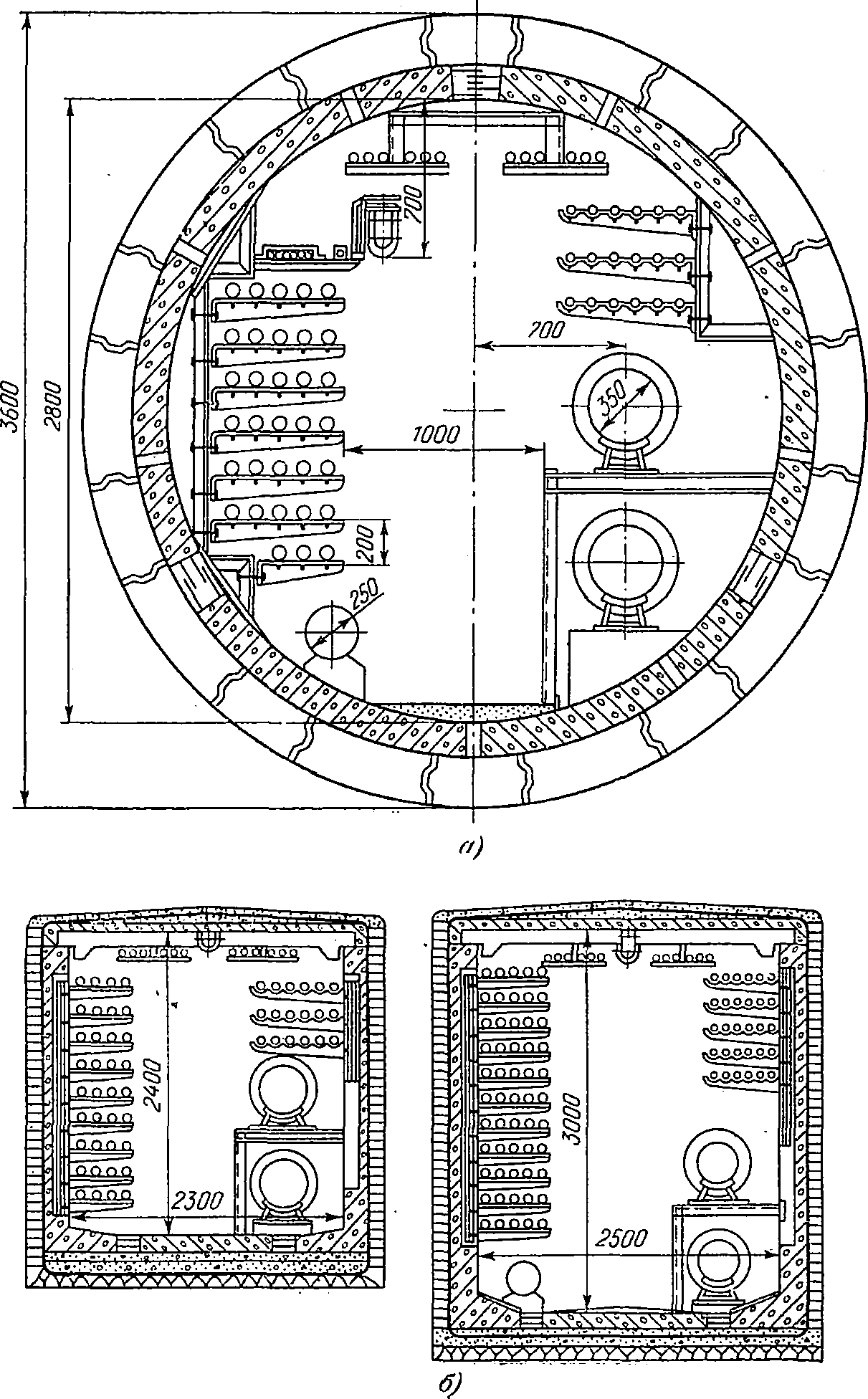

Рис. 5-5. Размещение в коллекторе кабелей и трубопроводов.
а — круглого сечения, сооружаемого щитом; б — прямоугольного сечения, сооружаемого открытым способом.
Для удаления воды из коллектора при наличии трубопроводов диаметром более 200 мм необходимо предусмотреть аварийные установки производительностью, определяемой из условий спуска воды одного трубопровода наибольшего диаметра в течение 2 ч; при диаметре менее 200 мм — производительностью максимального часового количества поступающей воды, но не менее 2,5 м3/ч. Насосные установки оборудуются самовсасывающими насосами.
Если отметки водостока ниже отметки пола коллектора, водоприемный колодец должен иметь обратный клапан, исключающий возможность обратного поступления воды в коллектор.
Включение основного аварийного насоса предусматривается из условия поднятия уровня аварийной воды над полом коллектора на 50 мм, а резервного — на 100 мм.
Приточная механическая или естественная вентиляция при совместной прокладке кабелей и теплопроводов рассчитывается с учетом дополнительного нагрева воздуха теплопроводом в любое время года не выше 5°С. Расчетную температуру наружного воздуха в соответствии с требованиями СНиП П-А.6-82 следует принимать: зимой — среднемесячную температуру самого холодного месяца, летом — среднюю температуру самого жаркого месяца в 13 ч. Расчетные участки вентиляции принимаются длиной 200—250 м.
В отношении надежности электроснабжения электроприемники коллекторов относятся ко II категории.
Для освещения и ведения ремонтных работ в коллекторах предусматриваются сети рабочего, аварийного и ремонтного освещения. Напряжение сети рабочего освещения принимается равным 220 В, при этом светильники должны быть рудничного типа, конструкция которых исключает возможность доступа к лампе без специального инструмента. Напряжение сети ремонтного освещения принимается 12 В.
Управление, контроль за работой вентиляционных насосных установок, измерение температур и обеспечение нормальных условий эксплуатации коллектора и коммуникаций коллектора осуществляется диспетчерским управлением из специального диспетчерского пункта, в котором сосредоточены все приборы управления, сигнализации и контроля, а также городской и внутренние телефоны и радио.
