Концевые муфты, в отличие от соединительных, имеют только одну среду для размещения — воздух, как внутри помещений, так и в наружных установках. Выбор и область применения различных типов концевых муфт приведены в табл. 3-19.
Концевые заделки, также как и концевые муфты, имеют только одну среду — воздух, но в отличие от последних применяются только для внутренних установок и для кабелей до 10 кВ. Однако различные эксплуатационные условия, в которых может находиться место присоединения кабеля к оборудованию внутренних установок, привели к большому разнообразию конструкций концевых заделок. Данные для выбора, характеристики и условия применения различных типов концевых заделок в зависимости от эксплуатационных особенностей работы приведены в табл. 3-20 и 3-21.
Для большинства типов заделок отпадает необходимость в приспособлениях для разогрева кабельной массы и её комплектации для монтажа. Для надежности концевых заделок определяющими являются длина снимаемых и невосстанавливаемых защитных металлических покровов кабеля, экранирование места выхода изолированных жил из металлических оболочек кабеля, гидроизоляция поверхности разделки и места оконцевания жил наконечниками.
Таблица 3-19

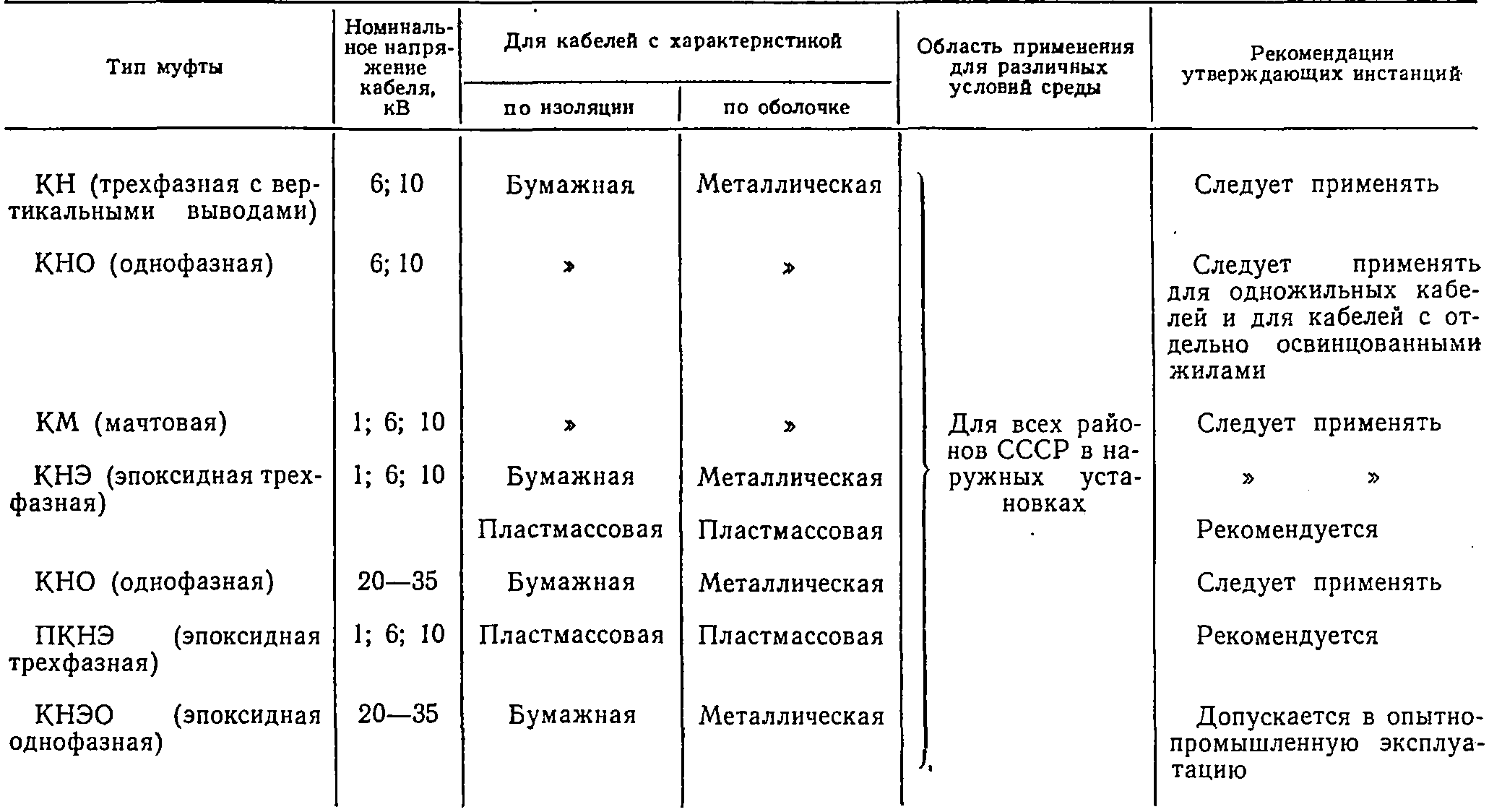

Область применения концевых муфт
Таблица 3-20

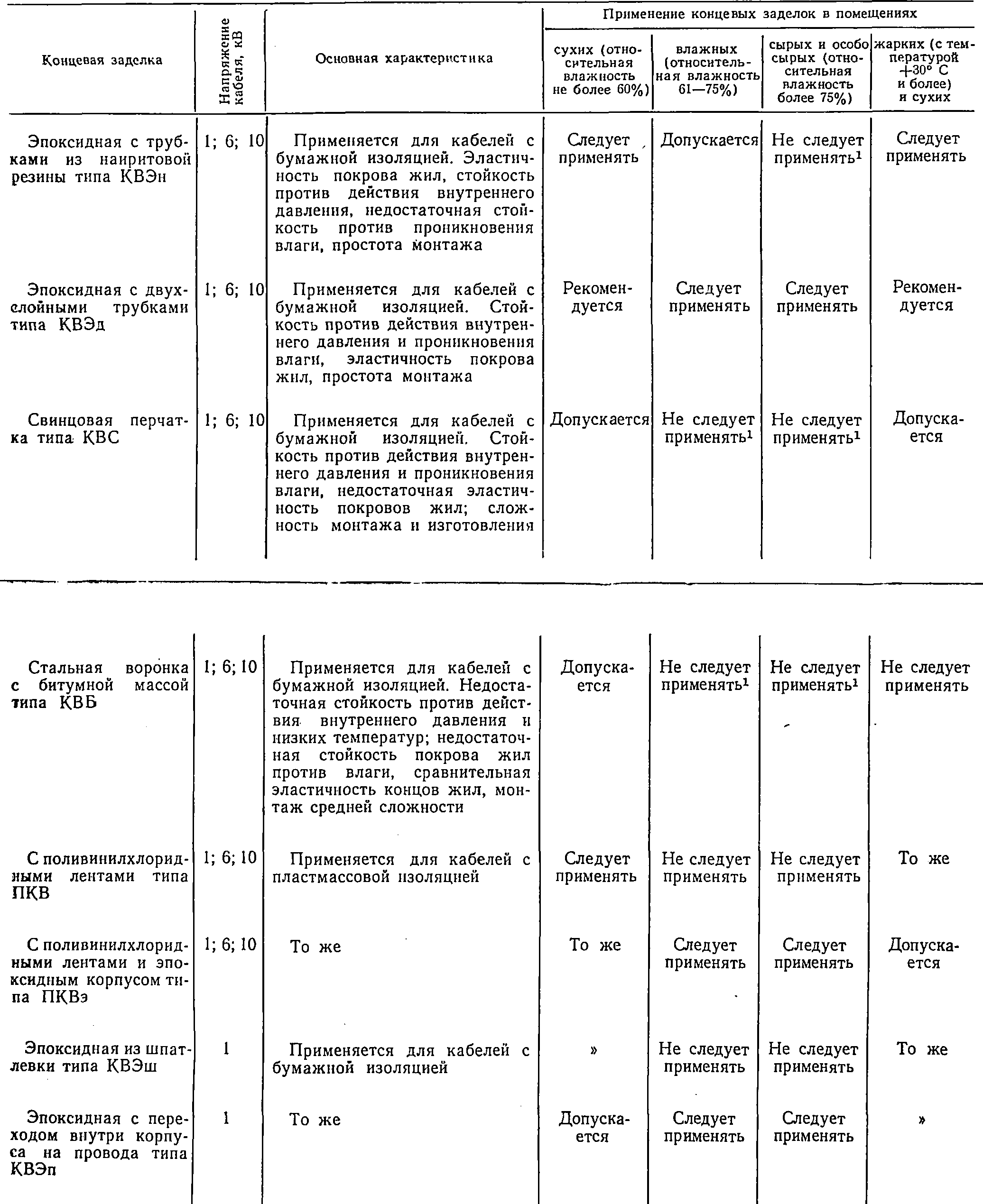

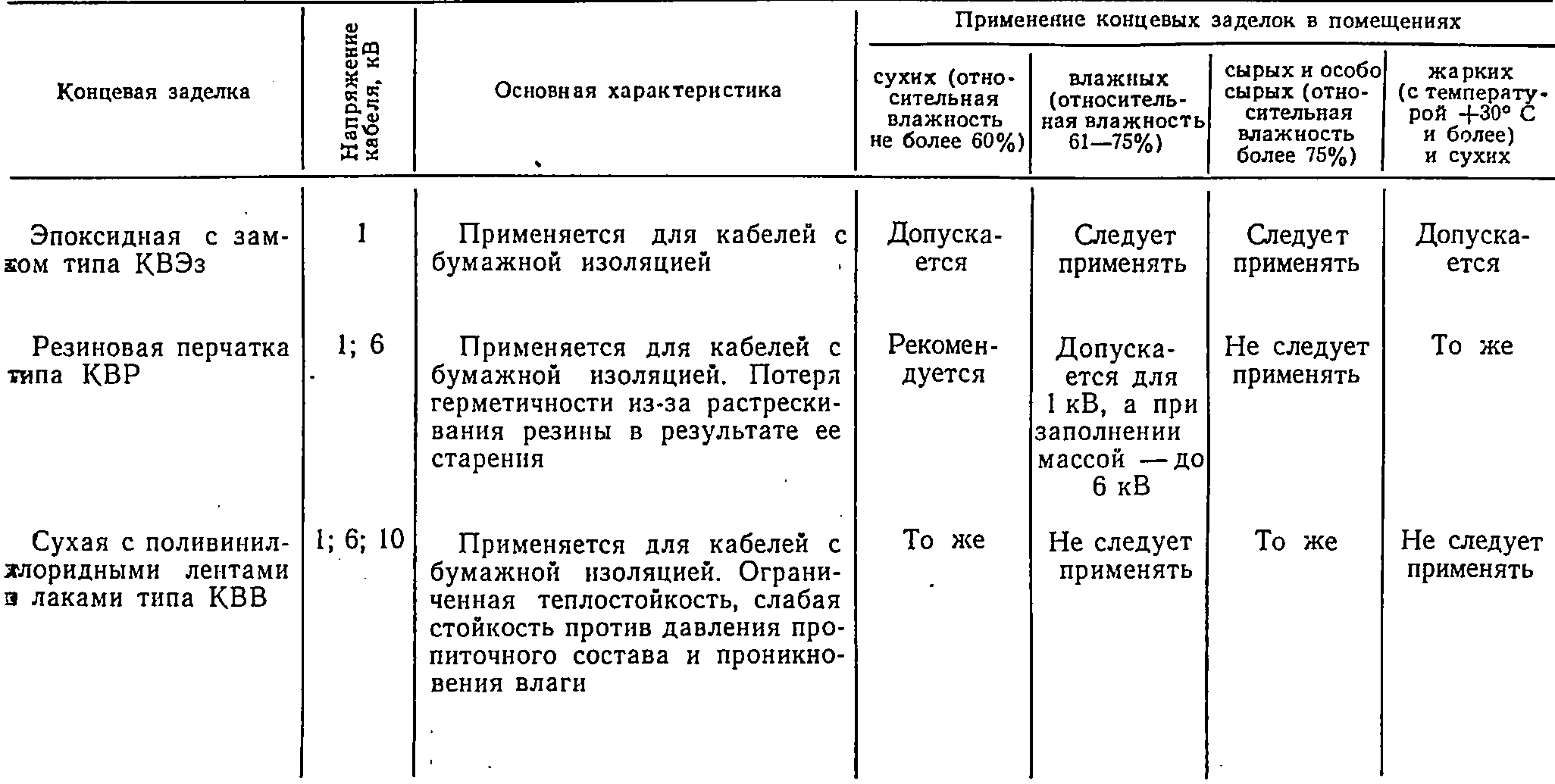

Применение концевых заделок кабелей с бумажной изоляцией для разности уровней более 10 м и в помещении с тяжелыми условиями работы
Концевая заделка | Применение концевых заделок | |||
для разностей уровней более 10 м | для помещений с тяжелыми условиями работы | |||
с проводящей пылью | с химически активной средой (кроме взрывоопасных) | пожароопасные | ||
Эпоксидная с трубками из найритовой резины типа КВЭн | Следует применять | Рекомендуется при условии периодической чистки от пыли | Рекомендуется при условии предохранения от контакта с химически активными веществами в жидком виде | Рекомендуется |
Эпоксидная с двухслойными трубками типа КВЭд | То же | То же | То же | Допускается |
Резиновая перчатка типа КВР | Не следует применять | Не следует применять | Допускается | То же |
Сухая с поливинилхлоридными лентами и лаками типа КВВ (специального исполнения) | То же | То же | Рекомендуется при условии периодической чистки | Рекомендуется |
Таблица 3-21
Применение концевых заделок в зависимости от температуры и влажности воздуха в помещении
1 Временно до обеспечения массовых поставок эпоксидных заделок с двухслойными трубками, а также до разработки и поставок других надежных конструкций концевых заделок разрешается применение.
Длина снятых внешних оболочек кабеля, обнажающих его изоляцию при разделке, зависит от рабочего напряжения, а также от относительной влажности помещений, в которых размещаются концевые заделки. В зависимости от конструкции концевой заделки длина разделки металлических покровов определяется: для стальных воронок — расстоянием от наконечника до поверхности кабельной массы в воронке; для заделок типов КВЭн, КВЭд, КВВ, КВР — расстоянием от наконечника до оголенной заземленной металлической оболочки кабеля; для свинцовых перчаток — расстоянием от наконечника до пальца свинцовой перчатки.
Для предохранения от увлажнения и порчи бумажной изоляции- жил кабеля в заделке входящие в наконечник жилы пропаивают (сваривают) в монолит или при опрессовке обрабатывают специальным лаком. Выполняемые при монтаже мероприятия по гидроизоляции заделки должны воспрепятствовать вытеканию из концов кабеля его пропиточного состава вследствие разности уровней между наивысшей и наинизшей точками расположения кабеля по трассе.
В связи с идентичностью конструкции заделок в пределах одного типа, широким диапазоном использования их по шкале напряжения в пределах до 10 кВ и безусловной надежностью работы заделок в установках до 1 кВ целесообразно конкретное рассмотрение конструкции заделок, приведенных в табл. 3-20, провести применительно к напряжениям 6—10 кВ.
Муфты и заделки (ограниченного применения по напряжению).
Для оконцевания трех- и четырехжильных кабелей до 1 кВ с бумажной изоляцией в открытых установках и на опорах воздушных линий следует применять мачтовую муфту типа КМ (рис. 3-34) и эпоксидную КНЭ (рис. 3-35). Последняя муфта, а также специальная типа ПКНЭ (рис. 3-36) рекомендуются к применению и для кабелей с пластмассовой изоляцией.
Для оконцевания однопроволочных четырехжильных кабелей с бумажной изоляцией с сечением основных жил до 70 мм2 при присоединении их к воздушным линиям может также применяться эпоксидная грибообразной формы муфта типа КНЭг (рис. 3-37).
Рис. 3-34. Мачтовая муфта для кабелей до 1 кВ.
а — для трехжильных кабелей; б — для четырехжильных кабелей; в — изолятор; 1 — крышка; 2 — изолятор; 3 — контактный стержень; 4 — наконечник провода заземления; 5 — корпус; 6 — корпус муфты.

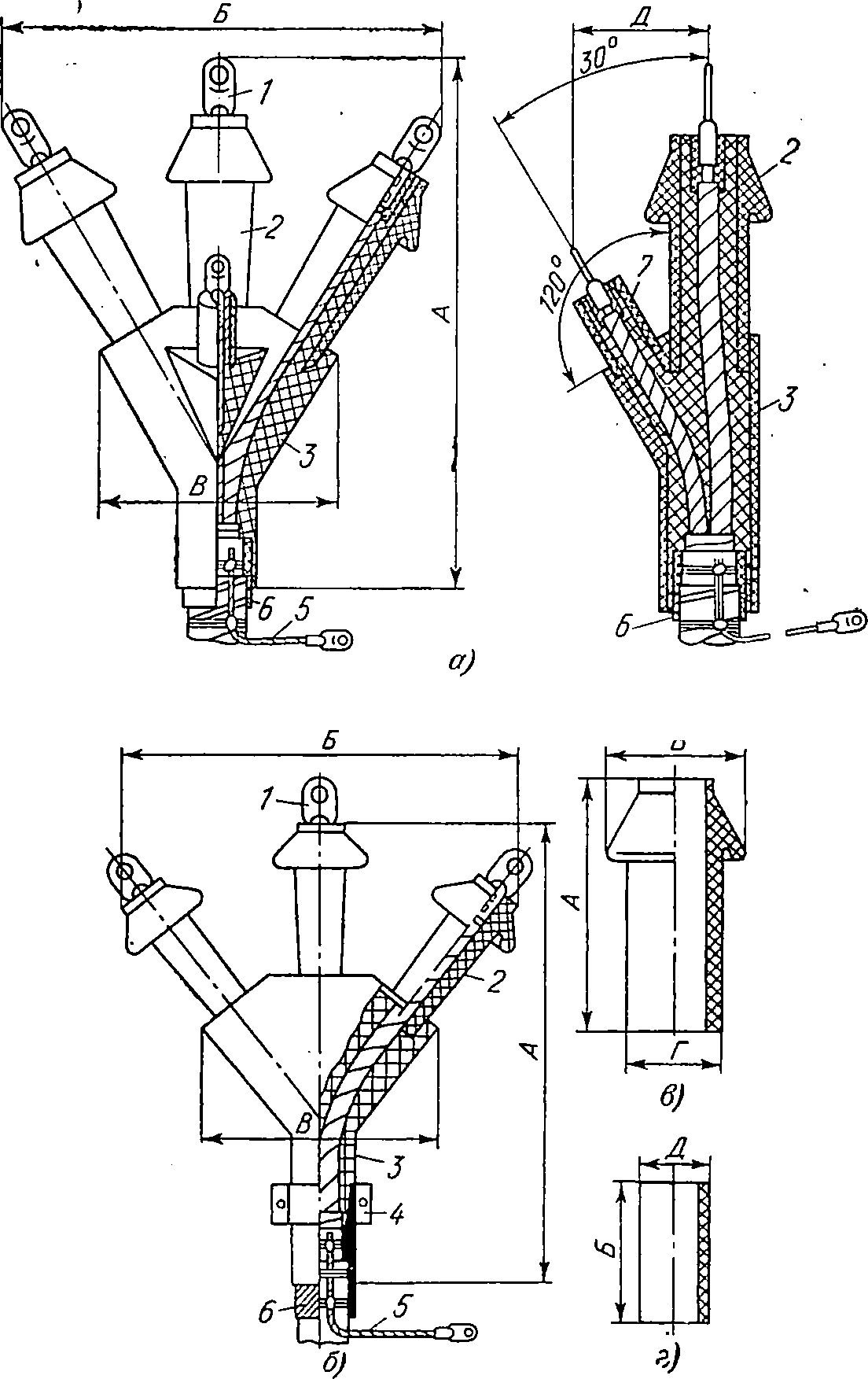

Рис. 3-35. Концевая муфта типа КНЭ до 1 кВ.
а — для четырехжильного кабеля; б — для трехжильного кабеля; в — эпоксидный проходной изолятор; г —эпоксидный проходной изолятор для четвертой жилы; 1 — кабельный наконечник; 2 — проходной изолятор; 3 — корпус муфты; 4 — скоба для крепления; 5 — провод заземления; 6 — подмотка из хлопчатобумажных лент с промазкой компаундом; 7 — проходной изолятор четвертой жилы,

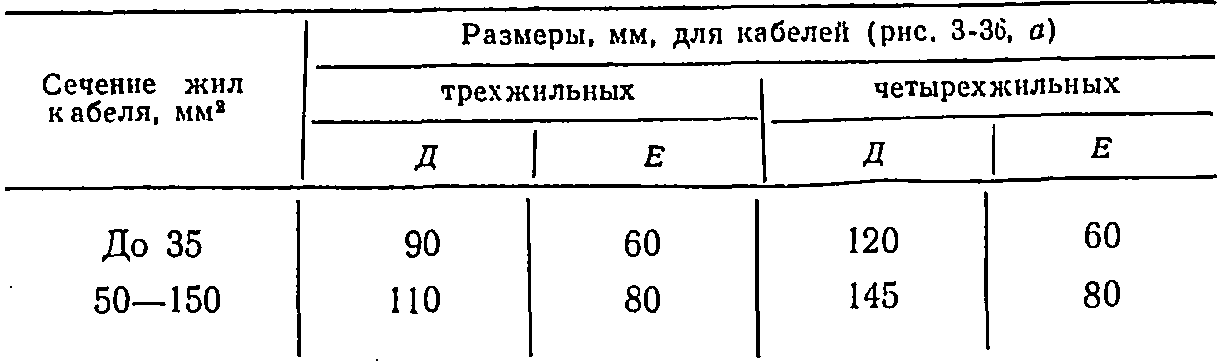

Рис. 3-36. Концевая муфта наружной установки типа ПКНЭ для кабелей до 1 кВ с пластмассовой изоляцией.
а — муфта; б — изолятор; 1 — наконечник; 2 — бандаж; 3 — подмотка; 4 — уплотняющая подмотка; 5 — изолятор; 6 — корпус муфты; 7 — герметизирующая подмотка; 8 — провод заземления.
манжеты, которая с одной стороны припаивается к конусу, а с другой — к свинцовой или алюминиевой оболочке кабеля. Соединение корпуса муфты с крышкой и с конусом производится болтами с установкой прокладок. Мачтовая муфта заливается массой МБ-70, а при работе в тяжелых условиях (при температуре ниже —10 °C) — массой марки МБМ.
Таблица 3-22

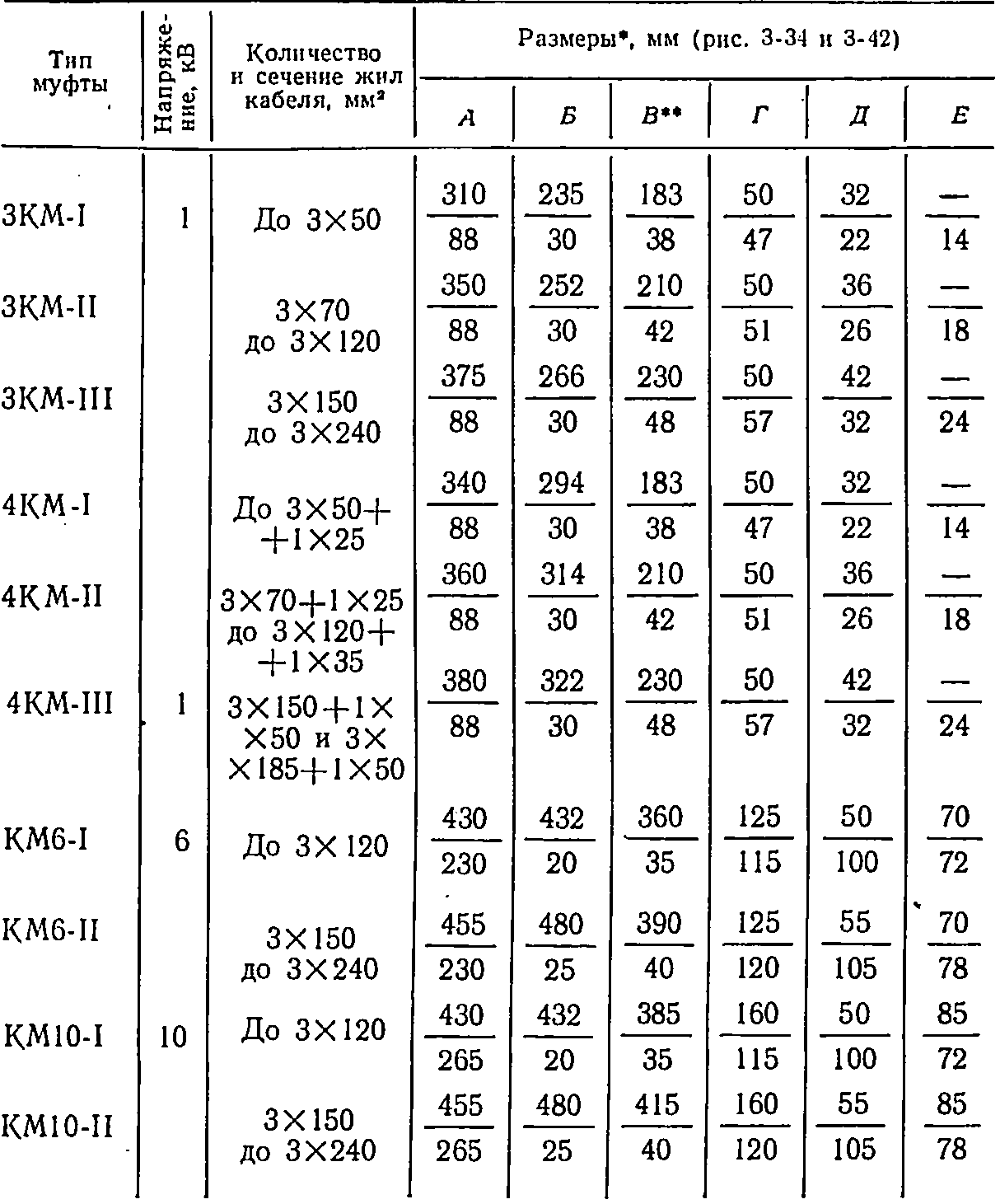

Основные размеры мачтовых муфт и изоляторов
* В числителе приведены данные для муфт, в знаменателе — для изоляторов.
** Для муфт 6 и 10 кВ боковая проекция на рисунке не показана.
Концевая муфта типа КНЭ состоит из предварительно отлитого из эпоксидного компаунда корпуса и эпоксидных проходных изоляторов по числу выходящих из муфты жил. Заливка изоляторов и корпуса муфты производится эпоксидным компаундом. Данные для выбора и основные размеры этих муфт и эпоксидных проходных изоляторов приведены в табл. 3-23.

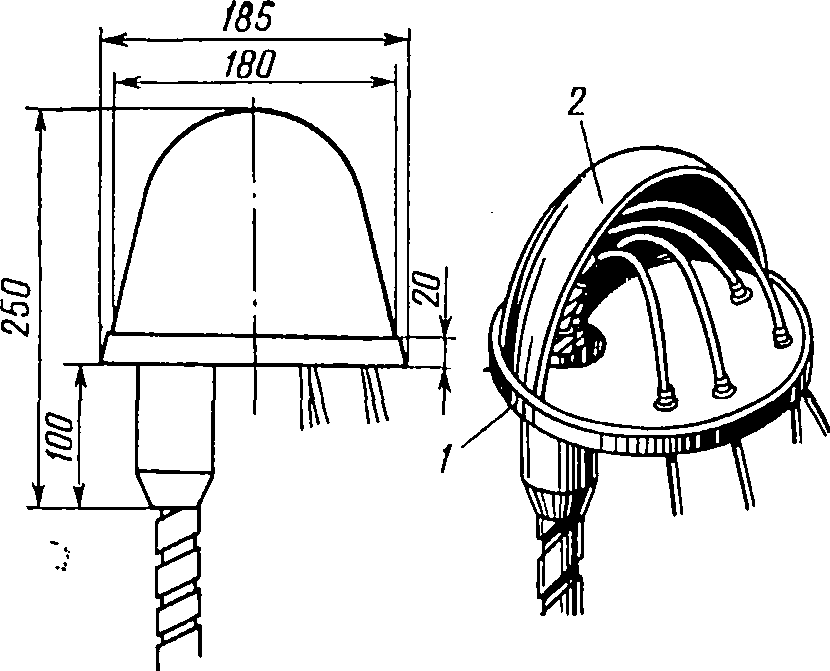

Рис. 3-37. Концевая муфта типа КНЭг.
1 — цоколь из эпоксидного компаунда; 2 — инвентарный колпак из пластмассы.
Таблица 3-23

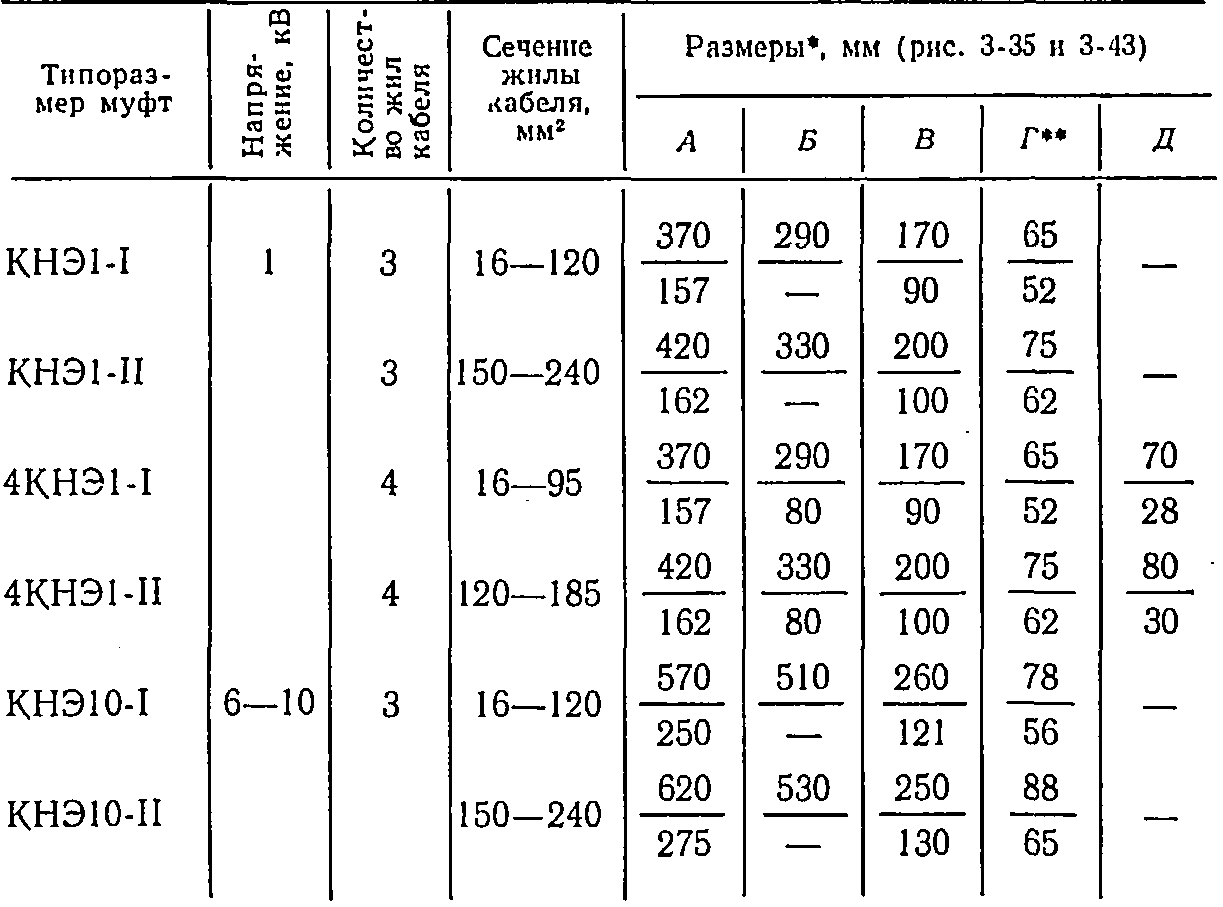

Основные размеры концевых муфт типа КНЭ и изоляторов
* В числителе приведены данные для муфт, в знаменателе — для изоляторов.
Таблица 3-24
Применение концевых муфт наружной установки для кабелей с пластмассовой изоляцией
Напряжение кабеля. кВ | Количество и сечение жил кабеля, мм2 | Tim концевой муфты наружной установки |
1 | До 3X95 | КНЭ1-1 или ПКНЭ 1 |
6 | До 3X95 3X120 и 3X150 | КНЭ 10-I или ПКНЭ6 |
10 | До 3X150 | ПКНЭ 10 |
Муфта типа КНЭг состоит из эпоксидного цоколя, втулки, пластины и инвентарного пластмассового колпака, применяемого в качестве съемной формы для заливки эпоксидным компаундом цоколя с введенными и выведенными из него жилами. Основные размеры этой муфты приведены на рис. 3-37. При применении муфт типа КНЭ и КНЭг для кабелей с пластмассовой изоляцией выбор этих муфт в зависимости от числа и сечения жил кабеля производится по табл. 3-24; муфты типа КНЭг применяются только для однопроволочных жил сечением до 70 мм2, аналогично кабелям с бумажной изоляцией.
Концевая муфта типа ПКНЭ имеет конусообразный корпус, отливаемый на месте монтажа из эпоксидного компаунда в съемной жесткой овальной форме (рис. 3-36 и табл. 3-25) или в круглой мягкой форме из полиэтилена (рис. 3-38 и табл. 3-26).
На жилы кабеля для защиты изоляции от атмосферных воздействий наматывается двухслойная подмотка из хлопчатобумажных лент, промазанных эпоксидным компаундом, а по ней закрепляются эпоксидные изоляторы, отлитые по рис. 3-36, б и табл. 3-27. Выбор этого типа муфт производится по табл. 3-25.

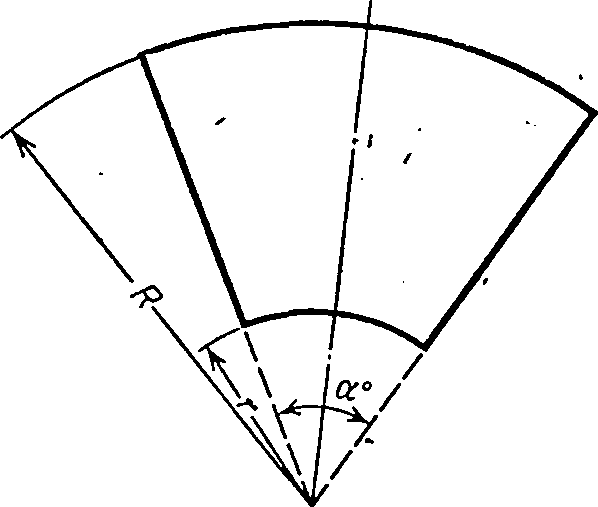

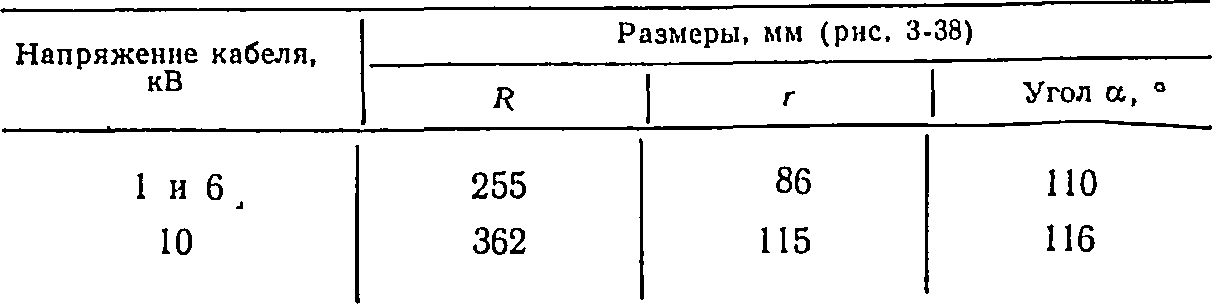

Рис. 3-38. Раскрой формы для отливки корпуса муфты типа ПКНЭ.
Размеры корпусов муфт типа ПКНЭ для кабелей до 1 кВ с пластмассовой изоляцией
Таблица 3-26
Размеры раскроя формы для муфты типа ПКНЭ
Рис. 3-39. Эпоксидная концевая заделка исполнения КВЭш из эпоксидной шпатлевки с подмоткой на жилах из хлопчатобумажных лент.
1 — наконечник; 2— бандаж из шпагата, покрытый эпоксидным компаундом; 3 — жила кабеля; 4 — дополнительная (выравнивающая) подмотка из хлопчатобумажной ленты; 5 — трехслойная подмотка по жилам хлопчатобумажной ленты с покрытием каждого слоя эпоксидной шпатлевкой; 6 — изоляция жилы; 7 — эпоксидный корпус; 8 — бандаж из хлопчатобумажной пряжи или суровых ниток; 9 — поясная изоляция; 10 — насечка ножом на металлической оболочке кабеля; 11 — проволочный бандаж; 12 — провод заземления.

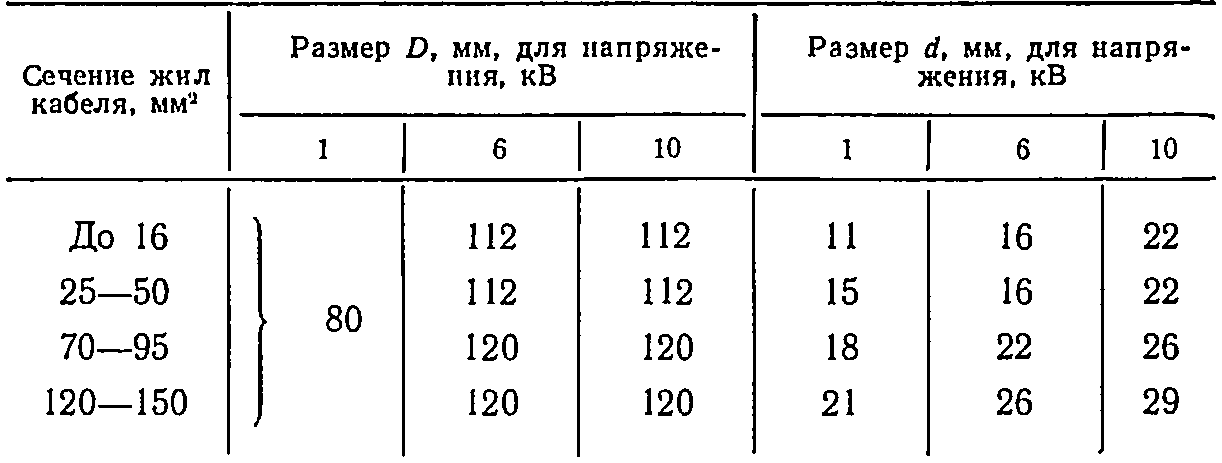

Таблица 3-27
Основные размеры эпоксидных изоляторов для концевых муфт типа ПКНЭ (рис. 3-36, б)
Концевые эпоксидные муфты наружной установки (в том числе и подмотанные жилы муфты типа ПКЭН) следует покрыть в два слоя электроизоляционной эмалью марки ГФ-92ХС или эпоксидной эмалью марки ЭП-51.
Концевые заделки из эпоксидного компаунда с применением для внутренних установок только до 1 кВ имеются следующих исполнений: типа КВЭш (рис. 3-39) с корпусом из эпоксидной шпатлевки марки ЭП-0010 с подмоткой на жилах хлопчатобумажными лентами, промазанными шпатлевкой для применения внутри сухих помещений;
типа КВЭп (рис. 3-40) с корпусом из эпоксидного компаунда и выходом из него изолированных проводов, припаянных внутри корпуса к многопроволочным жилам кабеля для применения в сырых помещениях;
типа КВЭз (рис. 3-41) с корпусом из эпоксидного компаунда и трубками из наиритовой резины при выполнении оконцевания кабелей с однопроволочными жилами с устройством «замков» на жилах внутри корпуса для применения в сырых помещениях.

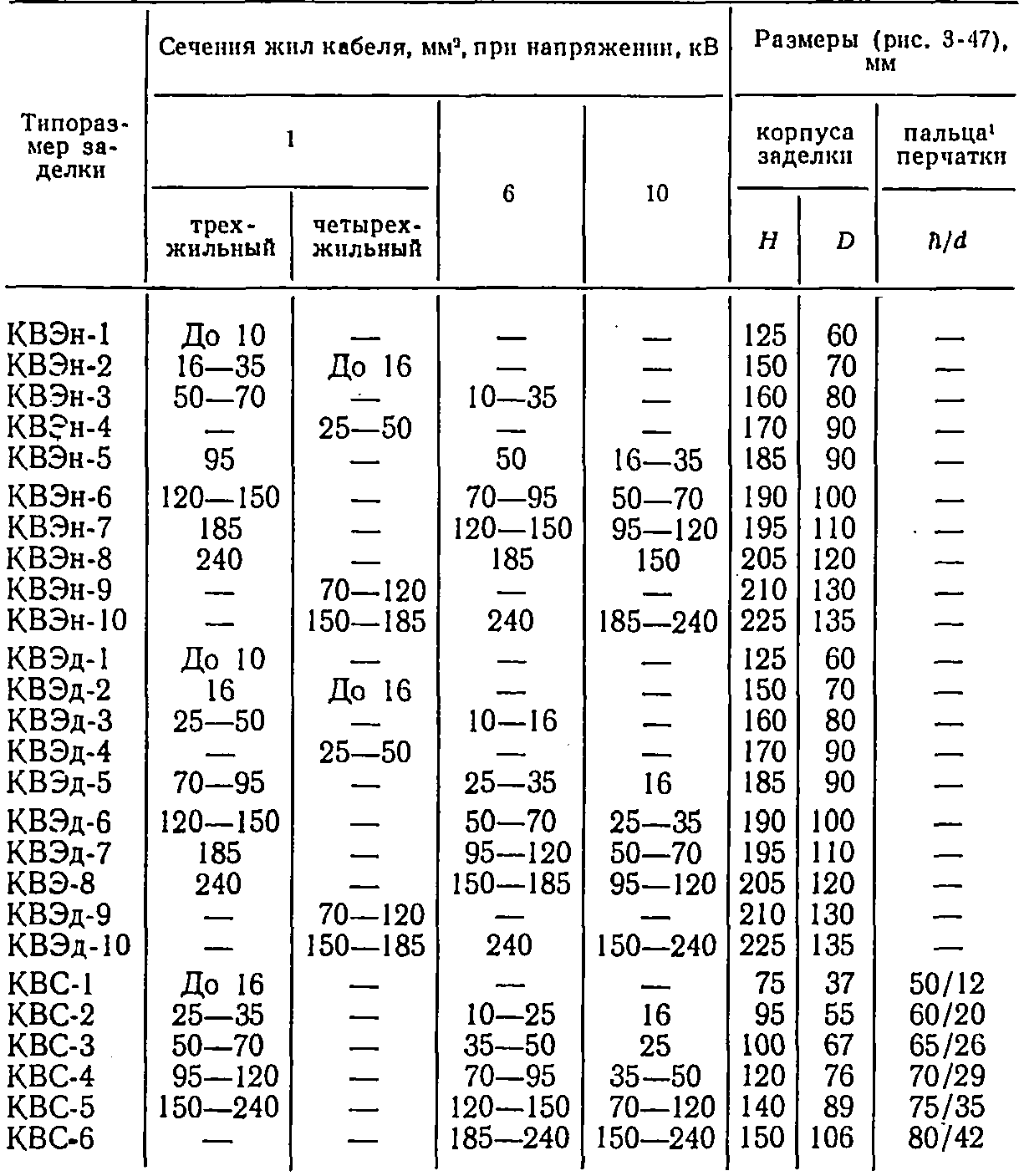

Данные для выбора и основные размеры этих заделок, наиритовых трубок и съемных форм приведены соответственно в табл. 3-28, 3-32 и 3-33.
Муфты 6—10 кВ и заделки 1—10 кВ. В наружных установках следует применять для оконцевания трехжильных кабелей 6 и 10 кВ с бумажной изоляцией аналогичные по конструкции ранее приведенным мачтовые муфты типа КМ (рис. 3-42) и эпоксидные типа КНЭ
(рис. 3-43), а с пластмассовой изоляцией — типа ПКНЭ (рис. 3-44), но больших габаритов по корпусам и изоляторам (см. табл. 3-22—3-24 и 3-27).

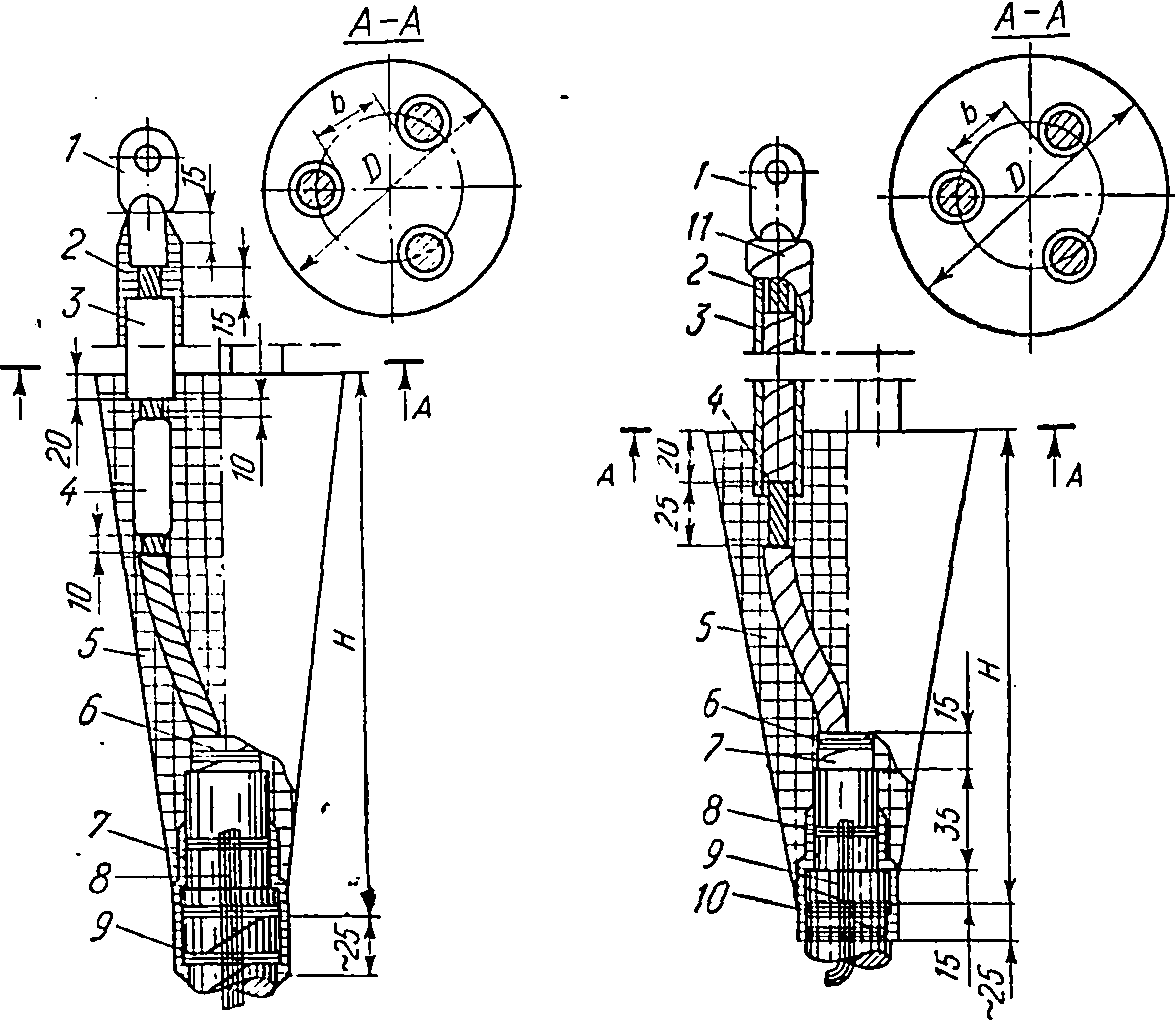

Рис. 3-40. Эпоксидная концевая заделка исполнения КВЭп с выводом из корпуса изолированных проводов. 1 — наконечник; 2 — подмотка; 3 — провод изолированный; 4 — место соединения жил пайкой; 5 — эпоксидный корпус; 6 — поясная изоляция; 7 — подмотка; 8 — провод заземления; 9 — проволочный бандаж.
Рис. 3-41. Эпоксидная концевая заделка типа КВЭз с устройством «замков» на однопроволочных жилах внутри корпуса заделки. 1 — наконечник; 2 — подмотка из хлопчатобумажной ленты с промазкой компаундом; 3 — трубка из наиритовой резины; 4 — оголенный участок жилы; 5 — эпоксидный корпус; 6 — бандаж из суровых ниток; 7 — поясная изоляция; 8 — проволочный бандаж; 8 — провод заземления; 10 — подмотка из хлопчатобумажной ленты с промазкой компаундом; 11 — подмотка.
Рис. 3-42. Мачтовая муфта для кабелей 6 и 10 кВ.
а —муфта; б — изолятор; 1 — крышка; 2 — изолятор; 3 — контактный стержень; 4 — наконечник провода заземления; 5 — конус; 6 — корпус муфты.

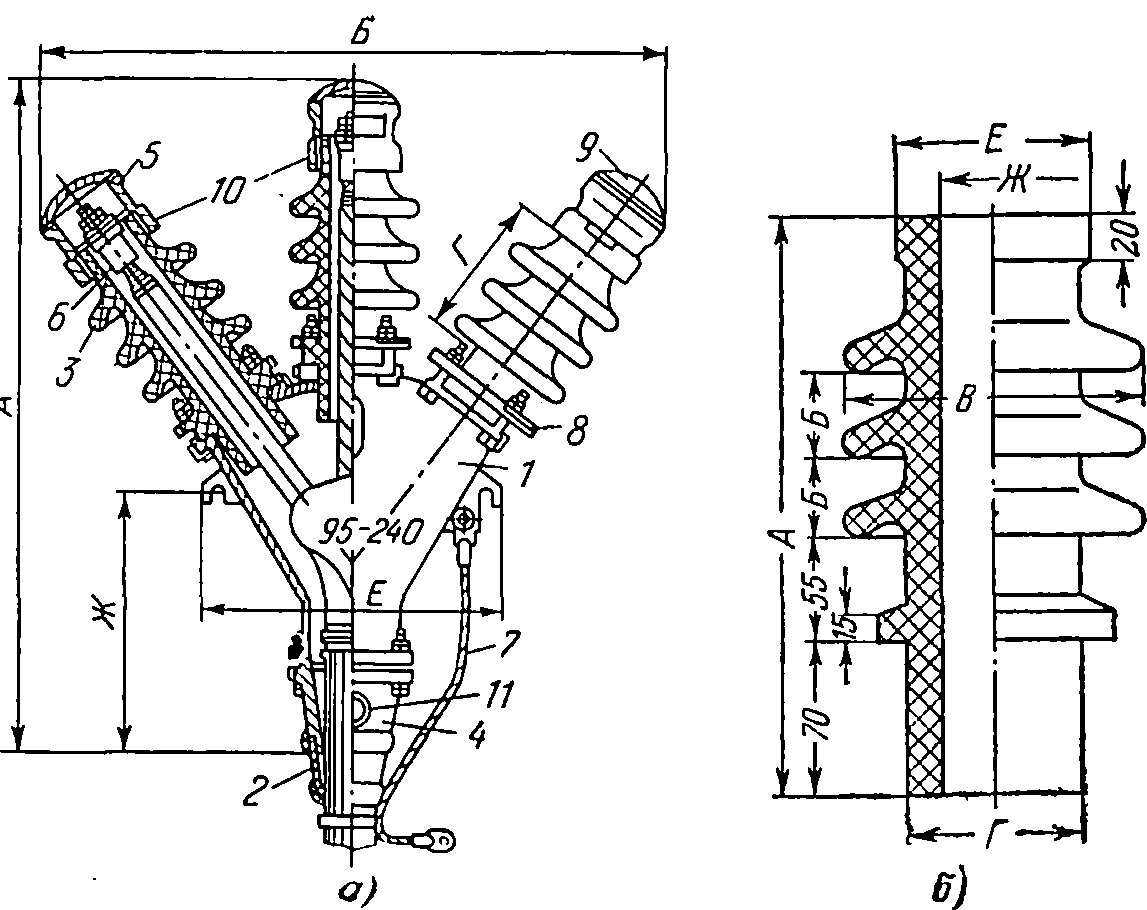

Рис. 3-43. Концевая муфта типа КНЭ для кабелей 6 и 10 кВ.
а — муфта; б — изолятор; 1 — кабельный наконечник; 2 — проходной изолятор;
- — корпус муфты; 4 — скоба для креплений; 5—провод заземления; 6 — подмотка из хлопчатобумажных лент с промазкой компаундом.
Закрепление на каждой жиле кабеля в муфтах типа ПКНЭ двух изоляторов при 6 кВ и трех изоляторов при 10 кВ повышает их мокроразрядное напряжение.
Трехфазные концевые муфты наружной установки с вертикальными выводами типа КН для кабелей до 10 кВ с бумажной изоляцией (рис. 3-45) следует применять на открытых подстанциях для отходящих кабелей повысительных и понизительных трансформаторов. При мощных трансформаторах, устанавливаемых на электрических станциях и подстанциях с большим количеством параллельно отходящих кабелей, вертикально располагаемые муфты группируются в кабельные сборки, присоединяемые к ошиновке гибкими связями.
Оконцевание кабелей в наружных установках может быть выполнено и однофазными муфтами типа КНО (рис. 3-46), которые в основном имеют применение для одножильных кабелей и с отдельными оболочками для каждой жилы.
Трехфазная муфта типа КН состоит из чугунного (или из сплава алюминия) корпуса с фланцами. К нижнему фланцу корпуса болтами с прокладкой из маслостойкой резины прикрепляют латунный конус с фланцем и с напаянной на него свинцовой манжетой.
Таблица 3-28

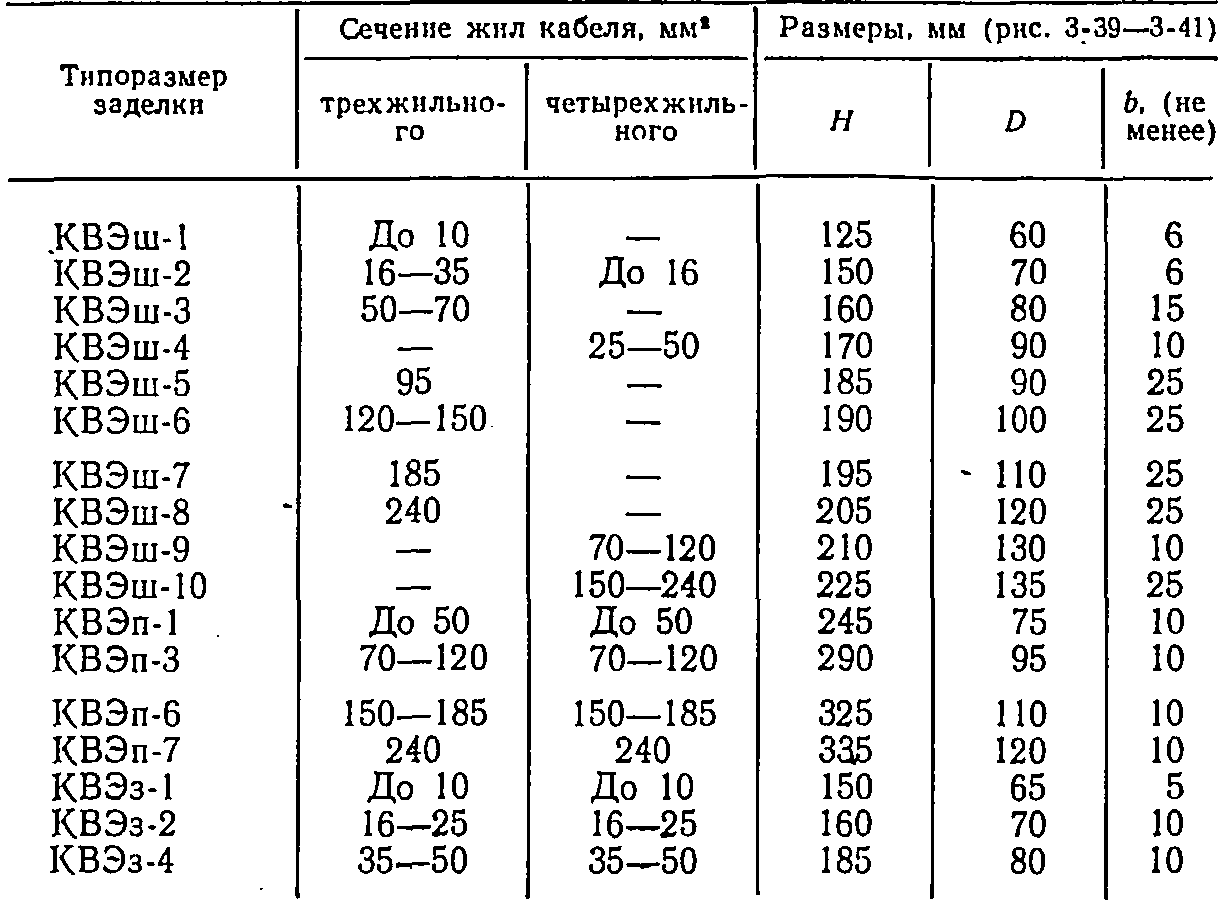

Основные размеры концевых эпоксидных заделок для применения до 1 кВ
Примечания: 1. Заделки типа КВЭш предназначены для сухих помещений, а типов КВЭп и КВЭз для сырых помещений.
2. Размер b (расстояние между жилами) для заделок типа КВЭз с наиритовыми трубками может составлять 5—10 мм.

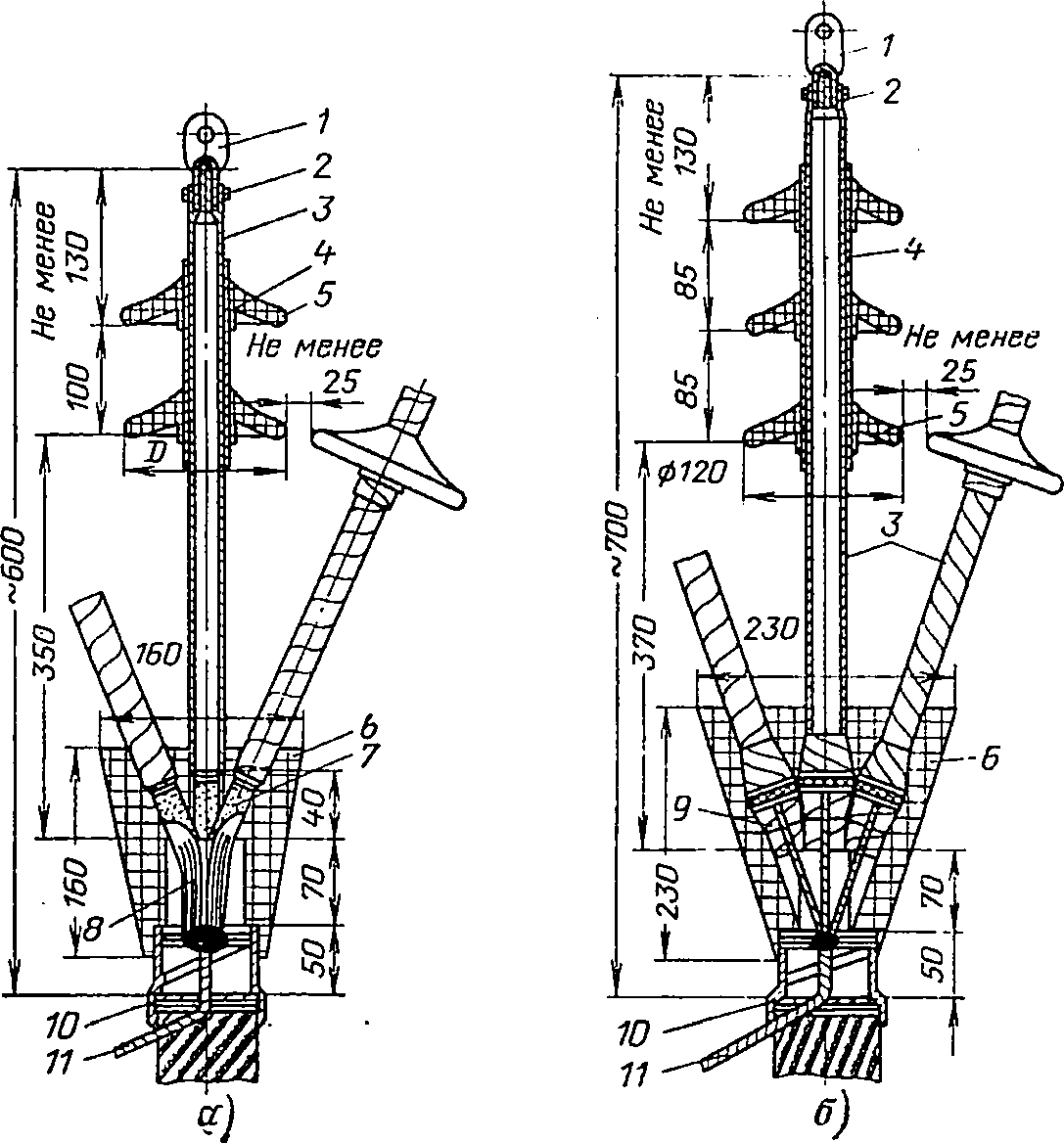

Рис. 3-44. Концевая муфта наружной установки типа ПКНЭ для кабелей с пластмассовой изоляцией.
а — на напряжение 6 кВ; б — на напряжение 10 кВ; 1 — наконечник; 2 — бандаж; 3 —подмотка; 4 — уплотняющая подмотка; 5—изолятор; 6 — корпус муфты; 7 — ленты полупроводящего экрана жил кабеля; 8 — ленты металлического экрана; 9 — конусная подмотка; 10 — герметизирующая подмотка; 11 — провод заземления.
К верхним фланцам корпуса также болтами и с прокладкой из маслостойкой резины с помощью латунных (или алюминиевых) полуколец прикрепляют изоляторы. Крепление контактной латунной головки к изолятору производится эпоксидным компаундом -на заводе-изготовителе. Жилы кабеля с напаянными на них специальными наконечниками присоединяются к контактным площадкам, расположенным внутри головок изоляторов, которые снаружи имеют контактные зажимы с двумя отверстиями для присоединения к шинам, аналогично контактной головке, изображенной на рис. 3-46; сверху на головки напаиваются медные колпачки.

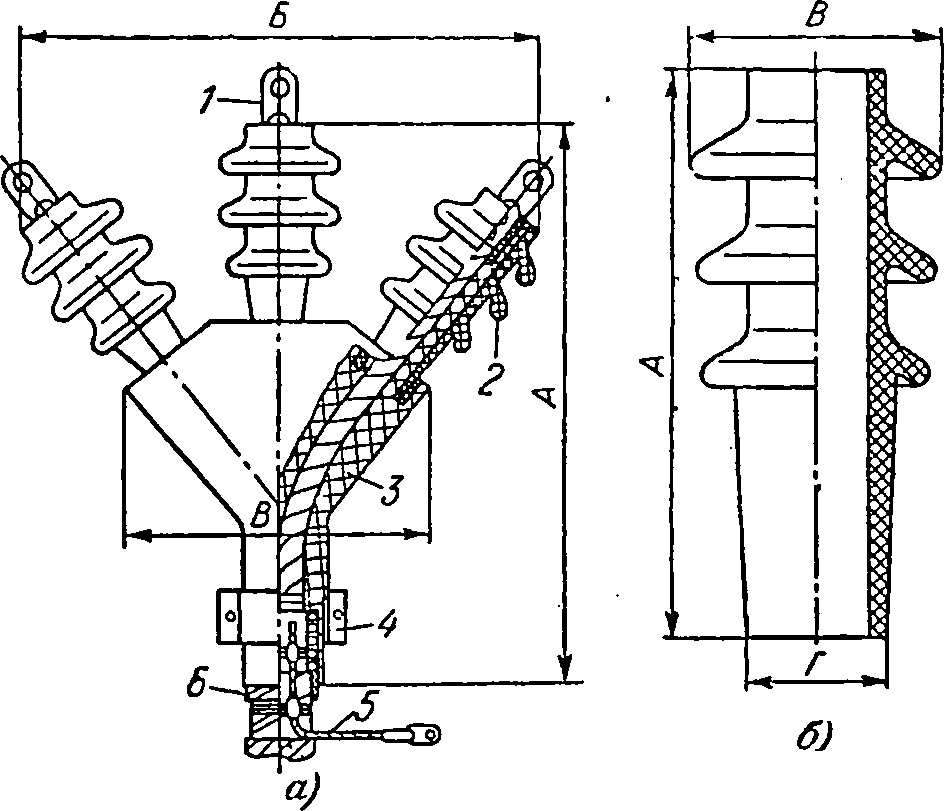

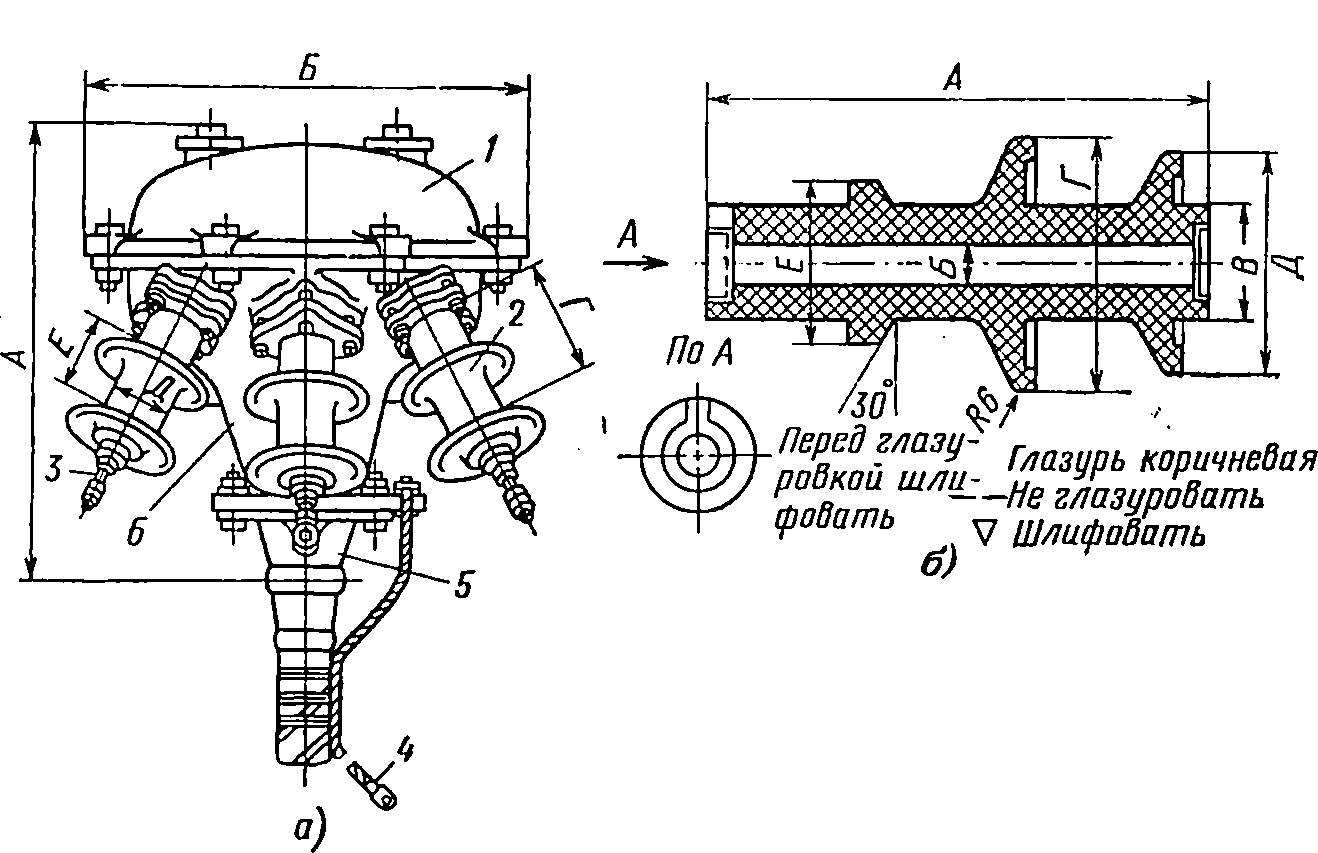

Рис. 3-45. Концевая трехфазная муфта типа КН.
а — муфта; б — изолятор фарфоровый; 1 — корпус; 2 — манжета; 3 — изолятор; 4 — конус; 5 — головка; 6 — наконечник; 7 — провод заземления; 8 — латунное полукольцо; 9 — медный колпачок на контактной головке; 10 — уровень заливочной массы; 11 — заливочное отверстие.
Таблица 3-29

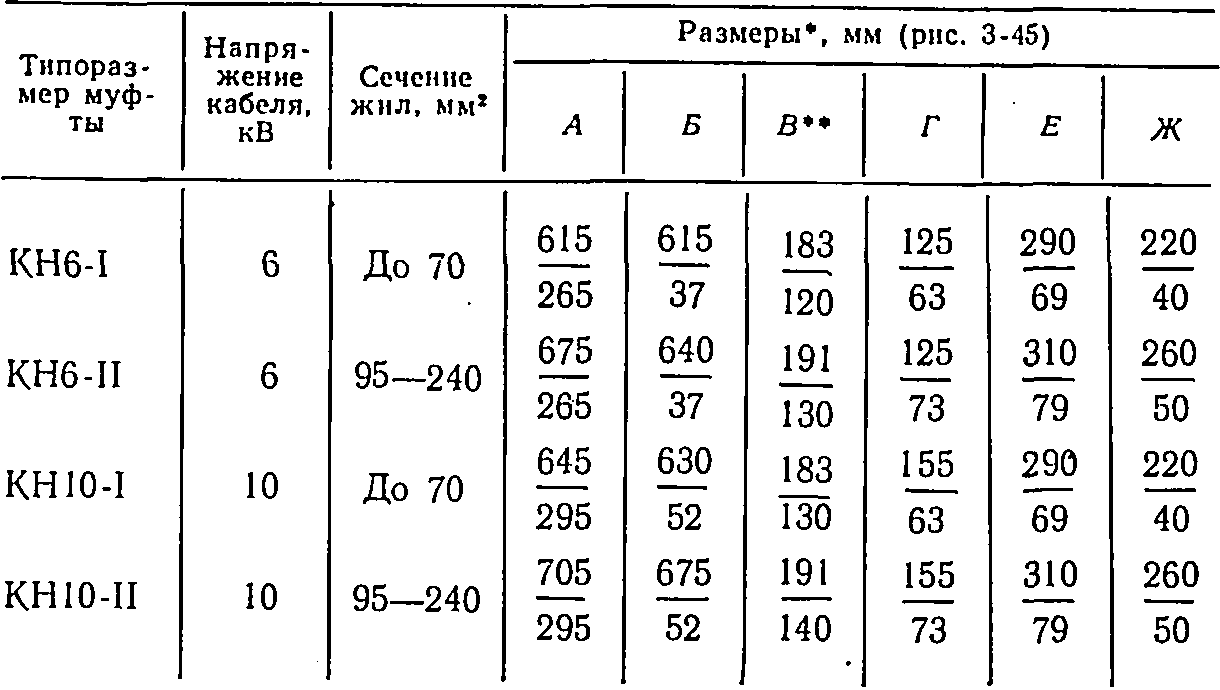

Размеры концевых трехфазных муфт типа КН и их изоляторов
* В числителе приведены размеры для муфт; в знаменателе — для изоляторов.
** Размер В (ширина боковой проекции муфты) на рисунке не показан.
Муфту в зависимости от климатических условий заливают массой МБ или МБМ через заливочное отверстие в ее корпусе. Провод заземления, изображенный на рис. 3-45 и присоединенный к контактной площадке муфты, другим концом присоединяется к ее опорной конструкции.

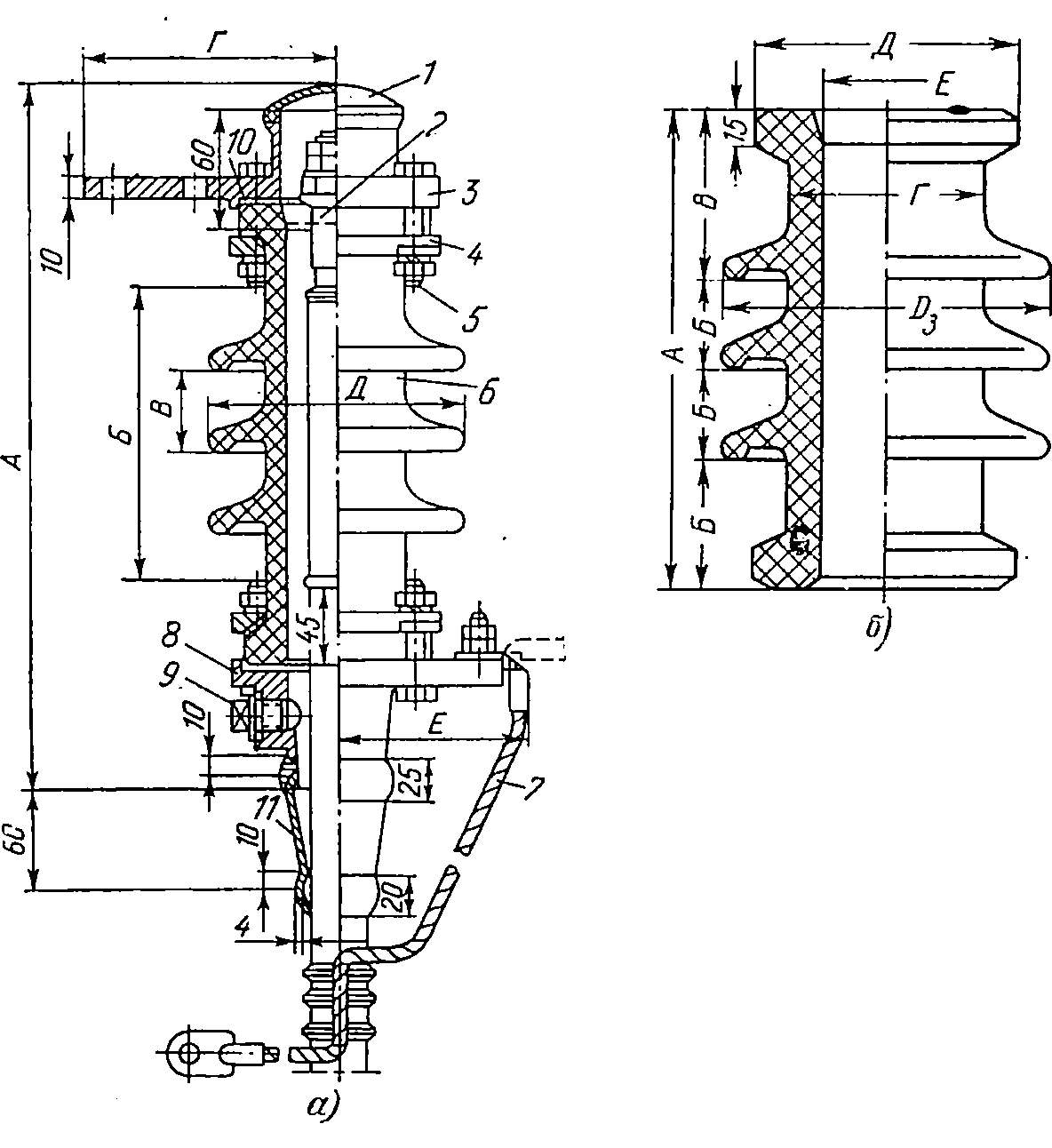

Рис. 3-46. Концевая однофазная муфта типа КНО.
а — муфта; б — изолятор фарфоровый; 1 — медный колпачок; 2 — наконечник; 3 — контактная головка; 4 — латунное или алюминиевое кольцо; 5 — болт; 6 — изолятор; 7 — заземляющий провод; 8 — конус; 9 — пробка; 10 — прокладка; 11 — свинцовая манжета.
Данные для выбора, размеры концевых муфт типа КН и их изоляторов приведен в табл. 3-29.
В отличие от муфт типа КН концевая однофазная муфта КНО не имеет литого корпуса. Соединение торцов изолятора с контактной головкой и конусом осуществляется фланцами на болтах с помощью прокладок из маслостойкой резины и латунных или алюминиевых полуколец. В остальном конструкция этой муфты не отличается от муфты типа КН.
Таблица 3-30

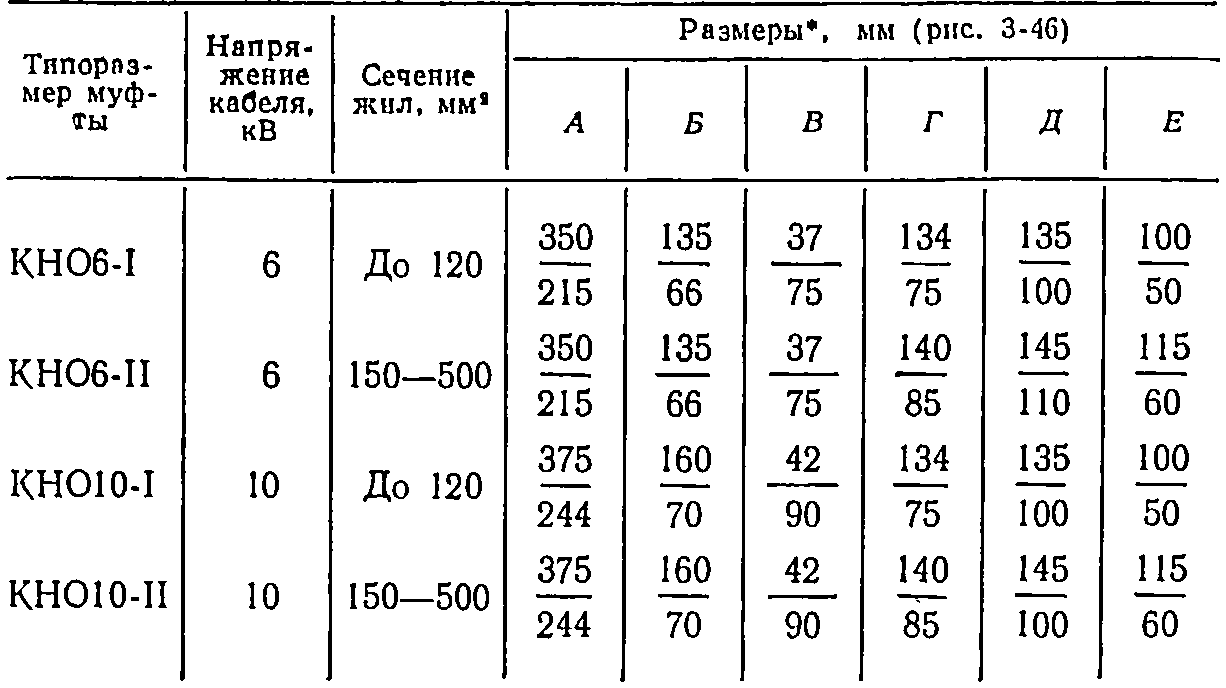

Размеры концевых однофазных муфт типа КНО и их изоляторов
* В числителе приведены размеры для муфт; в знаменателе — для изоляторов.
Данные для выбора, размеры концевых муфт типа КНО и их изоляторов приведены в табл. 3-30.
Для нижних заделок трех- и четырехжильных кабелей с бумажной изоляцией при разности уровней 10 м и более следует применять заделки типа КВЭн (концевая, внутренняя, эпоксидная, с наиритовыми трубками) по рис. 3-47, а и типа КВЭд (концевая, внутренняя, эпоксидная с двухслойными трубками) по рис. 3-47, б. Для этих же условий, но только для трехжильных кабелей, допускается применение заделки-перчатки типа КВС (концевая, внутренняя, свинцовая) по рис. 3-47, в. Имея ряд преимуществ (табл. 3-20), эти три типа заделок применяются в сухих, влажных и сырых помещениях, а также в пожароопасных и с химически активной средой. Для тех же кабелей с бумажной изоляцией при разности уровней до 10 м применяются заделки типов: стальная воронка КВБ (концевая, внутренняя с битуминозной массой) —для трех- и четырехжильных кабелей по рис. 3-48; сухая КВВ (концевая, с поливинилхлоридными лентами и лаками) — для трехжильных кабелей по рис. 3-49, а; перчатка КВР (концевая, внутренняя, резиновая) — для трех- и четырехжильных кабелей по рис. 3-49, б.

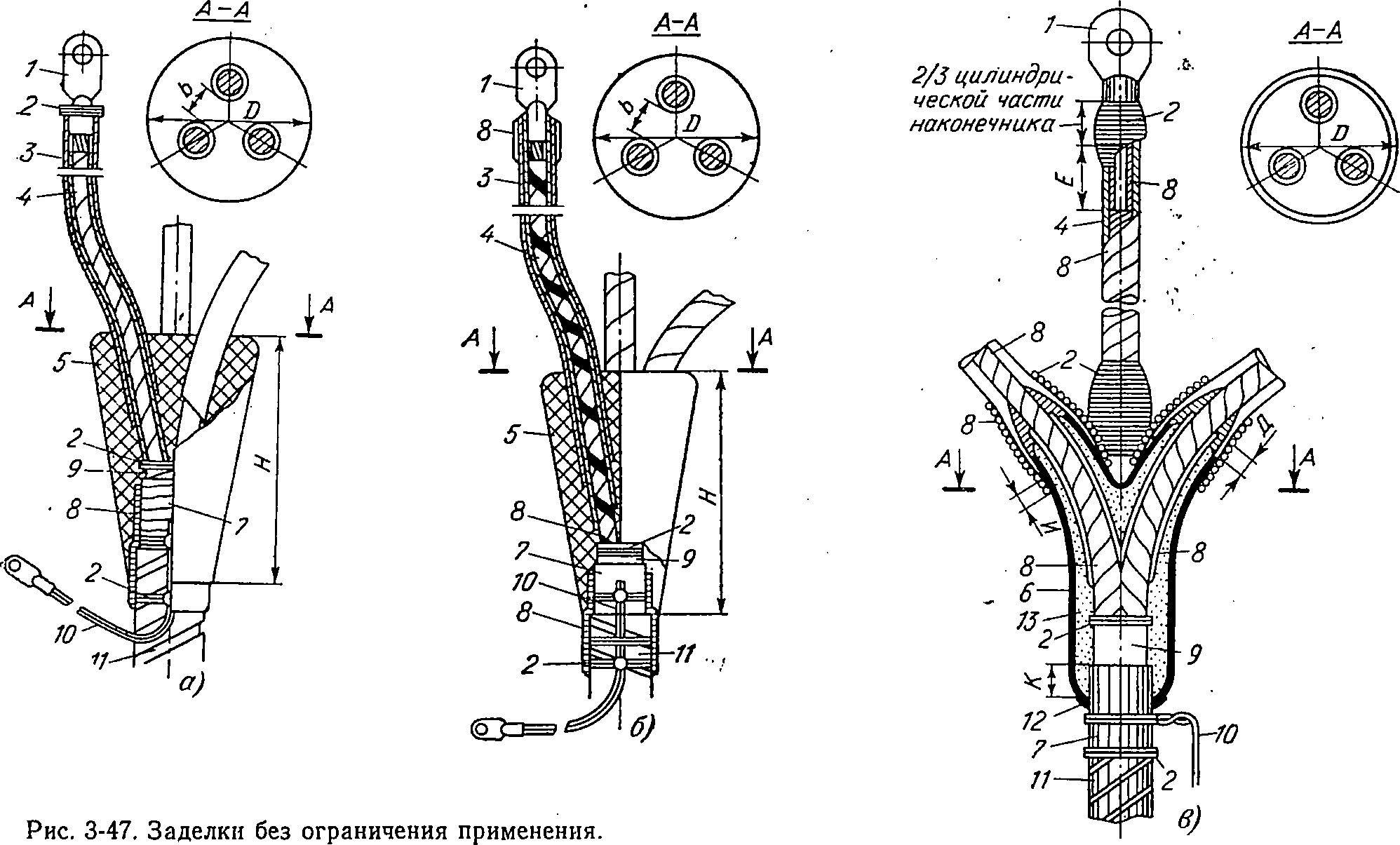

а — типа КВЭн; б — типа КВЭд; в — типа КВС; 1 — наконечник; 2 — бандаж; 3 — трубка; 4 — жила заводской изоляции; 5 — эпоксидный корпус; 6 — свинцовая перчатка; 7 — оболочка кабеля; 8 — подмотка; 9 — поясная изоляция; 10 — провод заземления; 11 — броня кабеля; 12 — место пайки перчатки к оболочке; 13 — заливочная масса.

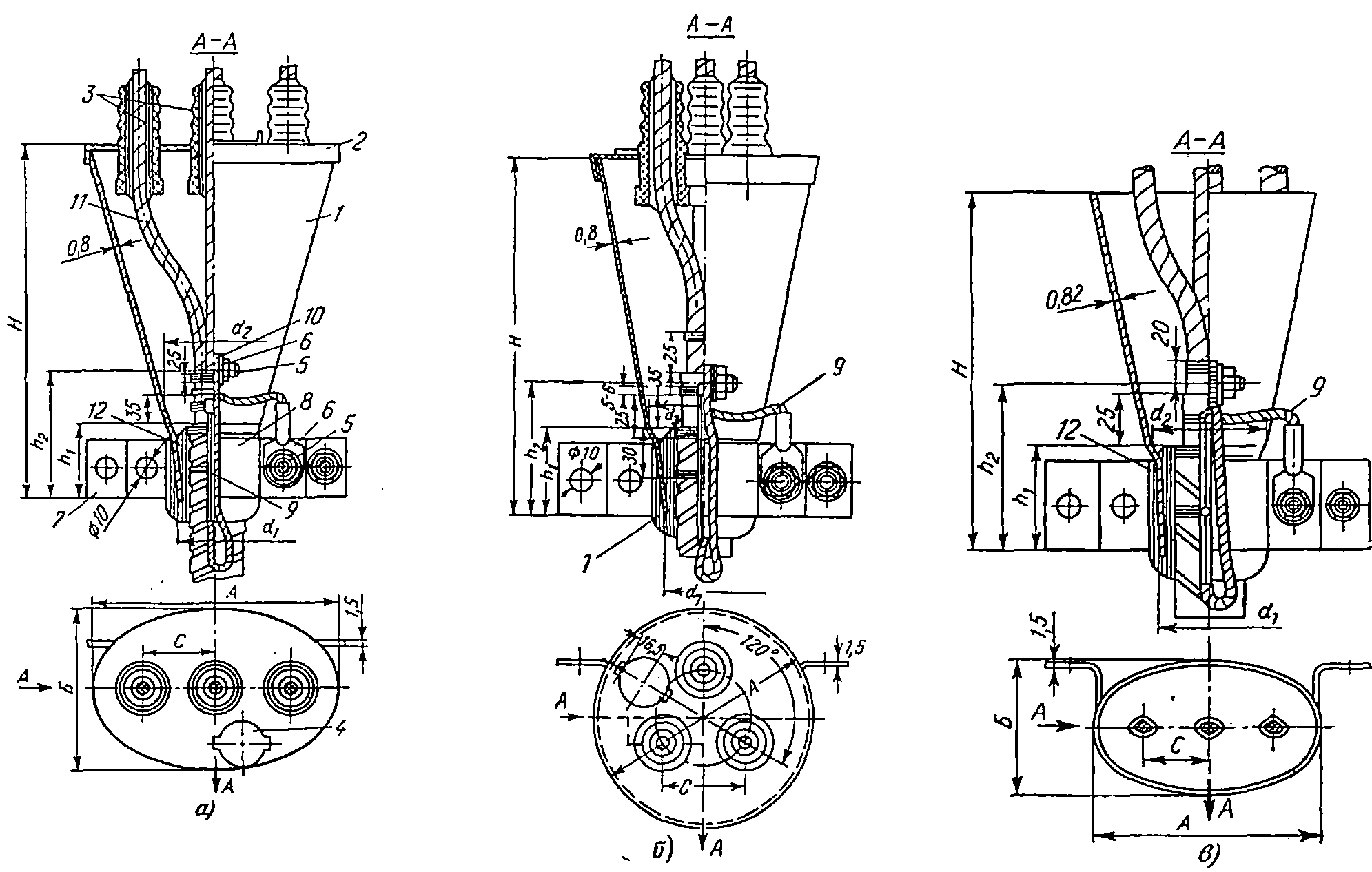

Рис. 3-48. Концевая заделка типа КВБ.
а — овальная КВБо; б — круглая КВБк; в — малогабаритная КВБм; 1 — воронка из кровельной стали; 2 — крышка воронки; 3 — фарфоровые втулки; 4 — крышка заливочного отверстия; 5 и 6 — болт и гайка М8; 7 — нижний полухомутик; 8 — верхний полухомутик; 9 — провод заземления; 10 — стальная скоба заземления; 11 — жилы кабеля с подмоткой из лент и склеивающих лаков; 12 — просмоленная лента.
Заделку типа КВБ допускается применять только в сухих, влажных и сырых помещениях, типа КВВ рекомендуется применять в помещениях сухих, пожароопасных и с химически активной средой. Температура нагрева жил кабелей не должна превышать 65 °C.
Заделку типа КВР допускается применять в тех же помещениях, но с ограничением по напряжению до 6 кВ.

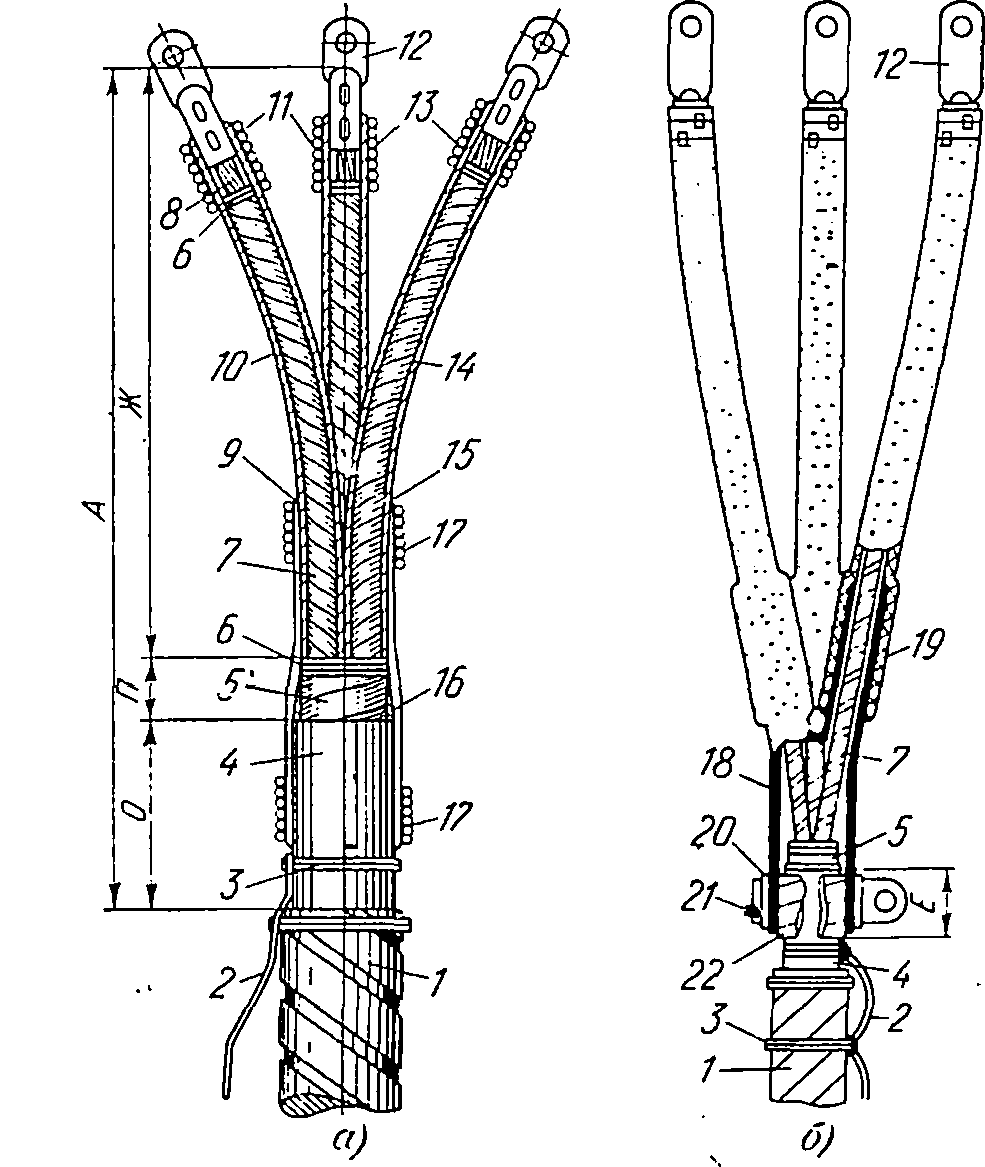

Рис. 3-49. Концевые заделки типов КВВ и КВР.
а — заделка КВВ; б — заделка КВР; 1 — броня кабеля; 2 — провод заземления; 3 — проволочный бандаж; 4 — свинцовая или алюминиевая оболочка кабеля; 5 — поясная заводская изоляция; 6 — бандаж из хлопчатобумажной пряжи; 7 — жила в заводской изоляции; 8 — оголенный участок жилы; 9 — поясная стаканообразная подмотка; 10 — подмотка по жилам; 11 — выравнивающая подмотка (в заделках I и II исполнений — из поливинилхлоридных лент; в заделках специального исполнения — из хлопчатобумажных лент, пропитанных эпоксидным компаундом); 12 — кабельный наконечник; 13 — бандаж из крученого шпагата; 14 — место наложения временного бандажа; 15 — заполнение составом № 2 в заделках I и II исполнений и эпоксидным компаундом в заделках специального исполнения; 16 — выравнивающая подмотка из поливинилхлоридных лент; /17 — бандаж из крученого шпагата; 18 — перчатка; 19 — резиновая трубка, надетая на палец перчатки; 20 — подмотка прорезиненной лептой; 21 — хомут; 22 — уплотнение маслостойкой резиновой лентой.
Таблица 3-31
Размеры заделок с широким диапазоном их применения
Примечания: 1. Размеры h — длина пальца перчатки и d — его наружный диаметр на рисунке не показаны.
2. Расстояние b между трубками на выходе жил из эпоксидного корпуса должно быть при напряжении: до 1 кВ 6 мм для типоразмеров КВЭн-1 и КВЭн-2 и 10 мм — для всех остальных типоразмеров; при 6 кВ 15 мм и 10 кВ 25 мм

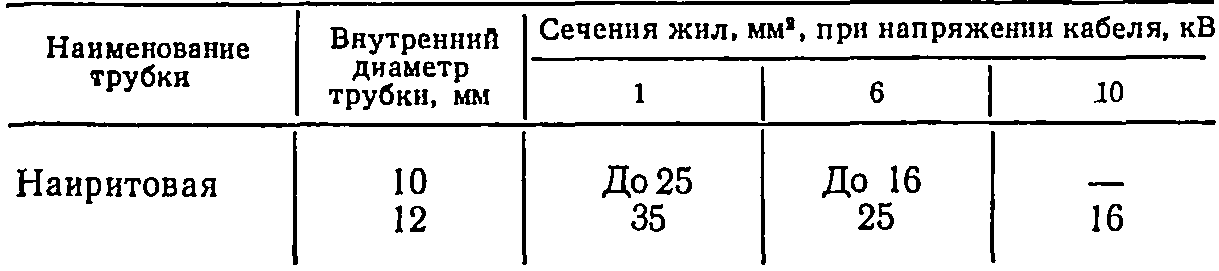

Таблица 3-32

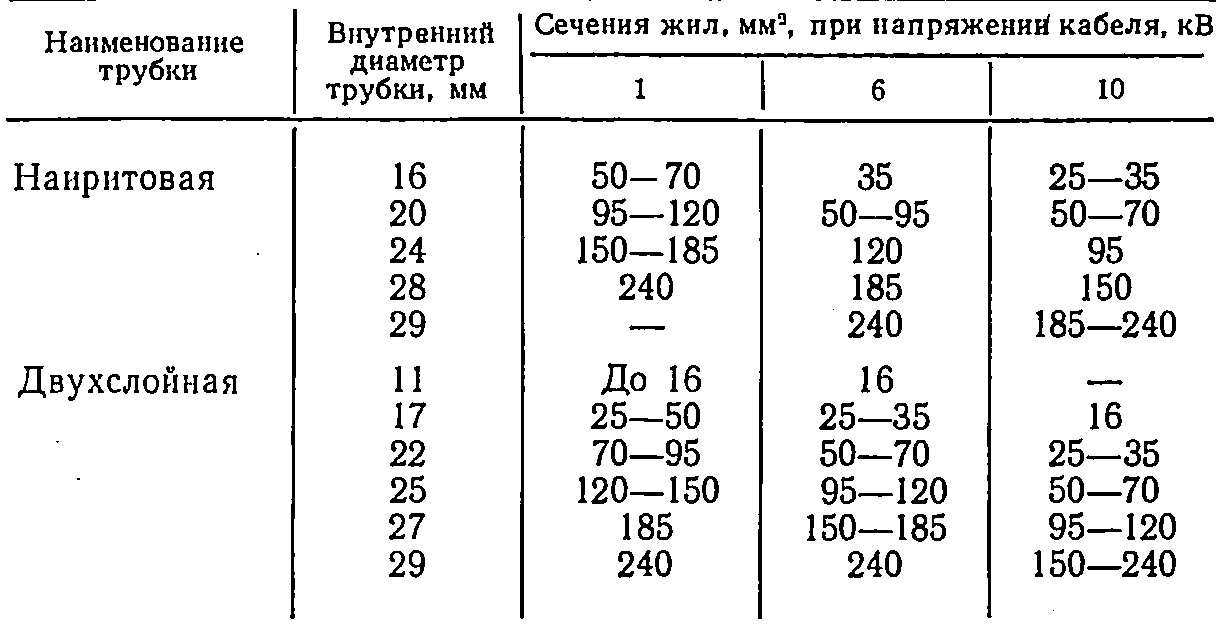

Трубки для герметизации жил кабеля
Примечaния: I. Толщина стенки двухслойных трубок 2—3 мм, причем внутренний слой из поливинилхлорида не должен превышать I мм, а наружный из полиэтилена 1—2 мм.
- Толщина стенки трубок из наиритовой резины должна быть 2 мм — при внутреннем диаметре 10—16 мм и 3 мм при диаметре 20—29 мм.
- Для четырехжильных кабелей выбор четвертой трубки производится по сечению нулевой жилы.

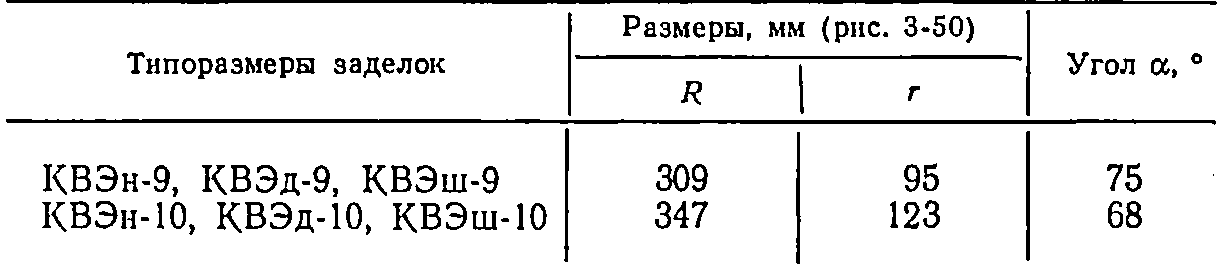

Таблица 3-33

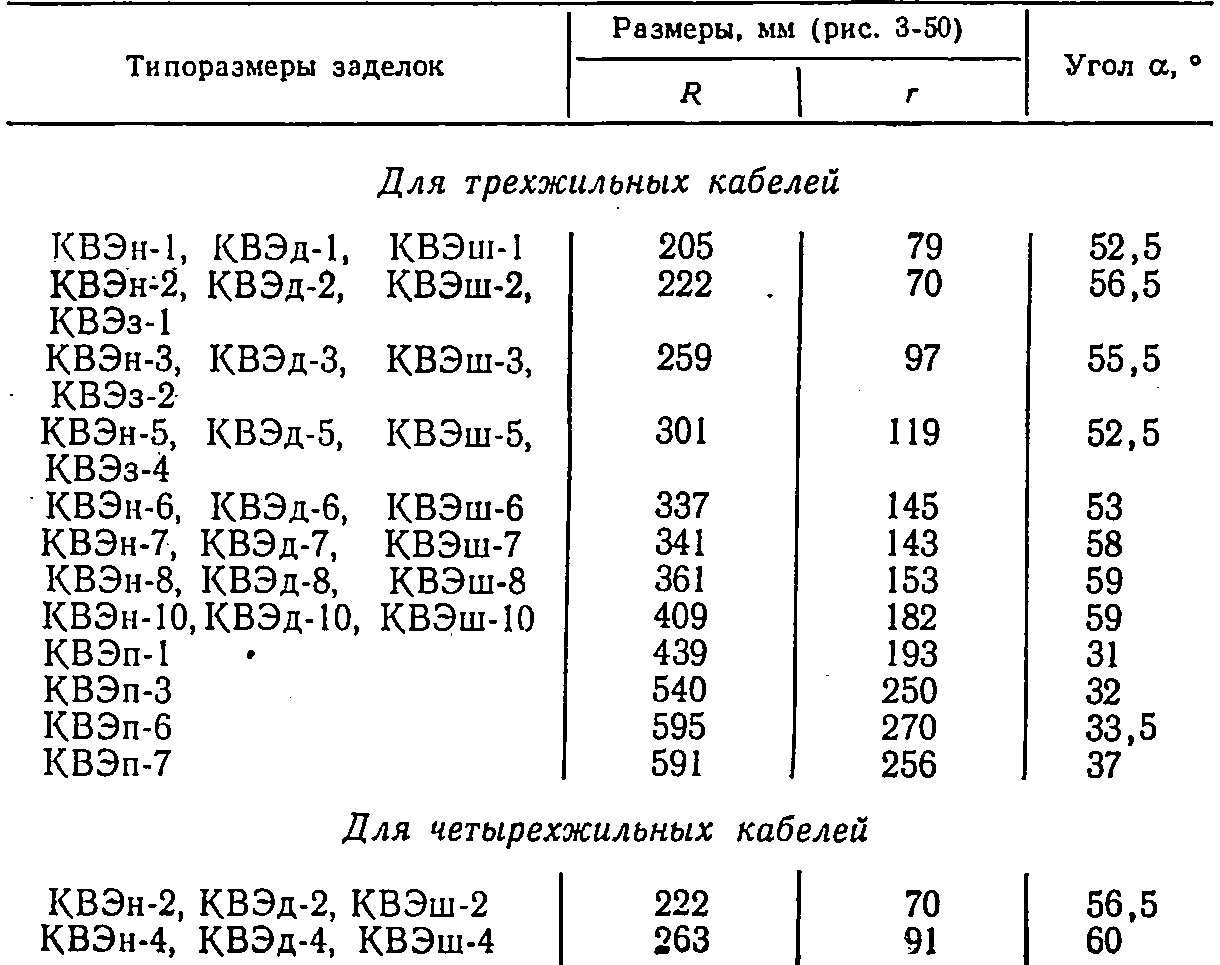

Размеры раскроя форм простейших конструкций для заделок типов КВ Эн, КВЭд, КВЭш, КВЭп и КВЭз
Примечания: 1. Отделенная на рис. 3-50 пунктиром полоса шириной 35 мм служит для нахлеста при свертывании раскроя в форму.
2. Формы раскроя для заделок типов КВЭп и КВЭз применительно к четырехжильным кабелям имеют такие же размеры, как и формы раскроя для трехжильных кабелей одинакового сечения.

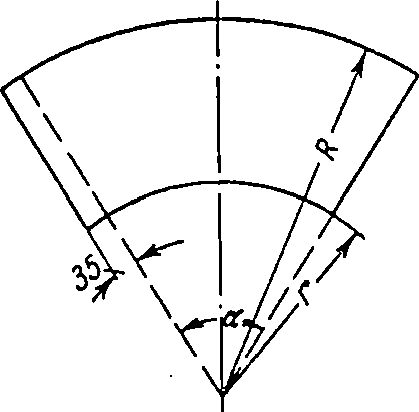

Рис. 3-50. Раскрой формы из листового эпоксидного компаунда для монтажа концевой заделки внутренней установки.
Конструкции заделок из эпоксидного компаунда типов КВЭн и КВЭд (рис. 3-47, а, б), в которых корпус отливается на месте монтажа путем заливки компаунда в съемную форму, отличаются между собой только типом применяемых трубок, в которые заключаются для герметизации выходящие из корпуса заделки жилы кабеля, а следовательно, и частичным изменением технологии их монтажа.
Данные для выбора этих заделок и их основные размеры приведены в табл. 3-31, герметизирующих трубок — в табл. 3-32, съемных форм — на рис. 3-50 и в табл. 3-33, а крепящих хомутиков — на рис. 3-52 и табл. 3-38.
Таблица 3-34
Исполнение заделок типа КВС для кабелей с нормальной пропиткой
1 Для кабелей с обедненно-пропитанной изоляцией и для кабелей с пестекающей пропиткой применяется только заделка I исполнения независимо от разности уровней концевых заделок.
Конструкции заделки типа КВС в зависимости от рода ленты и способов наложения поверхностной подмотки жил могут быть следующих исполнений:
- с применением липкой поливинилхлоридной ленты, каждый слой которой наматывается на предыдущий без дополнительного склеивающего материала;
II — с применением липкой поливинилхлоридной ленты, каждый слой которой покрывается сначала одним, а после высыхания — вторым и третьим слоями поливинилхлоридного состава № 1 (см. § 3-4);
- — с применением нелипкой поливинилхлоридной ленты, каждый слой которой покрывается сначала одним, а после высыхания — вторым и третьим слоями поливинилхлоридного состава № 1;
- — с применением поверхностной подмотки из лакоткани марки ЛХМ толщиной 0,2 мм, каждый слой которой покрывается одним слоем лака ЭА-4.
Заделки указанных четырех исполнений в зависимости от разности уровней между высшей и низшей точками расположения кабеля по трассе выполняются с подмоткой на жилах изолирующей ленты нормальной толщины или усиленной по числу слоев лент, количество которых также зависит и от сечения жил кабеля. Выбор исполнения заделки в зависимости от разности уровней, толщины подмотки (нормальной или усиленной) и количества слоев ленты производится по табл. 3-34 и 3-35.
Таблица 3-35
Количество слоев ленты в подмотке по изоляции жил для заделок типа КВ С
Напряжение кабеля, кВ | Толщина подмотки | Количество слоев ленты при сечении жилы кабеля, мм | ||||
до 6 | 10 | 16—70 | 95—185 | 240 | ||
1 | Нормальная | 2 | 2 | 2 | 3 | 4 |
| Усиленная | 4 | 4 | 4 | 6 | 8 |
6 | Нормальная | — | 2 | 2 | 3 | 3 |
| Усиленная | — | 4 | 4 | 6 | 6 . |
10 | Нормальная | — | — | 2 | 2 | 2 |
| Усиленная | — | — | 4 | 4 | 4 |
Свинцовые перчатки для монтажа этих заделок изготовляются способом окунания стальных болванок в расплавленный свинец, а также выдавливанием на гидропрессах, кокильным или центробежным литьем. Способ окунания дает большой процент брака свинцовых перчаток.
Заделки в стальных воронках могут быть трех типов исполнения (рис. 3-48): овальная типа КВБо, круглая типа КВБк для кабелей до 10 кВ и малогабаритная овальная КВБм для кабелей до 1 кВ.

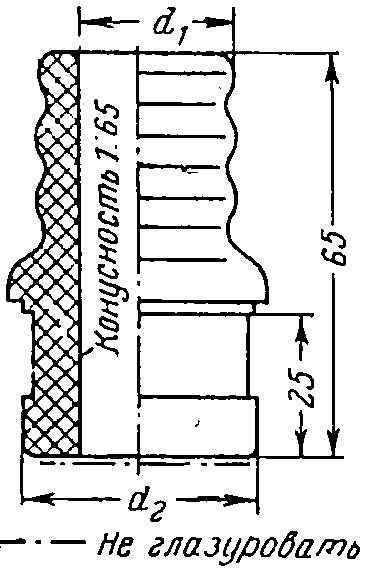

Рис. 3-51. Фарфоровая втулка для заделки типа КВБ.
В круглой воронке жилы разводят симметрично, по Треугольнику; положение жил фиксируется крышкой, на которой также по треугольнику расположены три выводные фарфоровые втулки (рис. 3-51). В отличие от круглой воронки в овальной воронке жилы располагаются в одной плоскости, положение их также фиксируется крышкой и тремя фарфоровыми втулками. При положении овальной воронки узкой стороной к обслуживающему персоналу жилы кабеля легко могут занять необходимое положение в месте присоединения в соответствии с расцветкой фаз распределительного устройства.
Кабели до 1 кВ трехжильные сечением до 120 мм2 и четырехжильные сечением до 95 мм2, как видно .из табл. 3-36, монтируются в малогабаритных воронках, где отсутствуют крышки и фарфоровые втулки. Кабели трехжильные сечением более 120 мм2 и четырехжильные более 95 мм2должны монтироваться в воронках типа КВБо или КВБк, но без втулок и крышек. Кабели 6 и 10 кВ монтируются в воронках КВБо или КВБк с применением фарфоровых втулок и крышек.
Кабельную стальную воронку выполняют из тонкой листовой (кровельной) стали со сварным или кровельным швом. К корпусу воронки (рис. 3-48) приваривается точечной сваркой скоба 10 для заземления. Поверхность воронок с деталями, а также крепящие их хомуты 7 и 8 должны быть покрыты эмалью ПХВ-715; болты для заземления с шайбами и гайками оцинковывают.
В крышке воронки имеется заливочное отверстие1, через которое воронку заливают битуминозной массой и закрывают крышкой 4. На жилах кабеля, выходящих из воронки, выполняется герметизирующая подмотка из изоляционных лент, покрытых по каждому слою лаком.
В табл. 3-37, 3-38 и на рис. 3-51, 3-52 приведены данные и изображения фарфоровых втулок, размещаемых в отверстиях крышки воронки, и хомутиков для крепления заделок. Хомутики выполняются из полосовой стали толщиной 1,5 мм.
Таблица 3-36

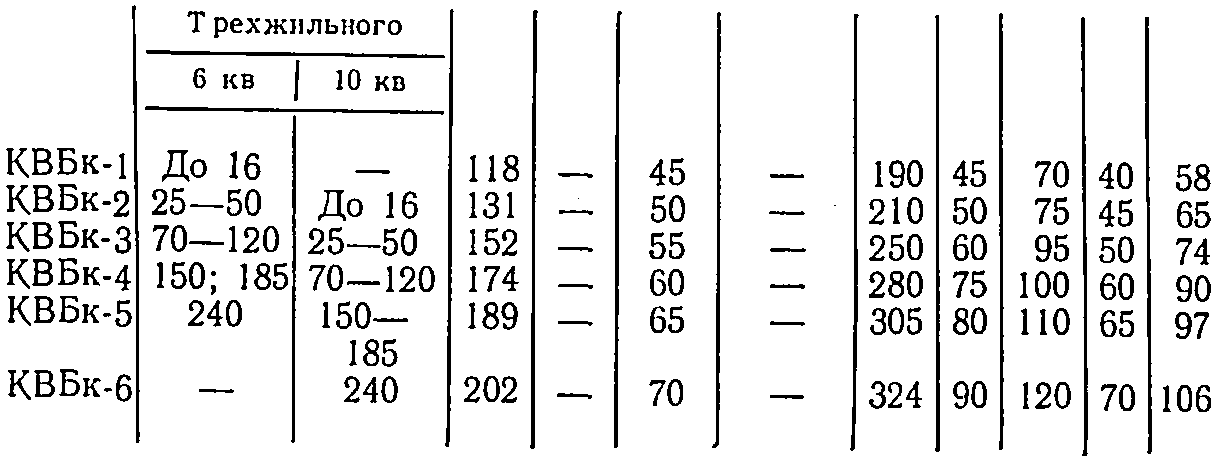

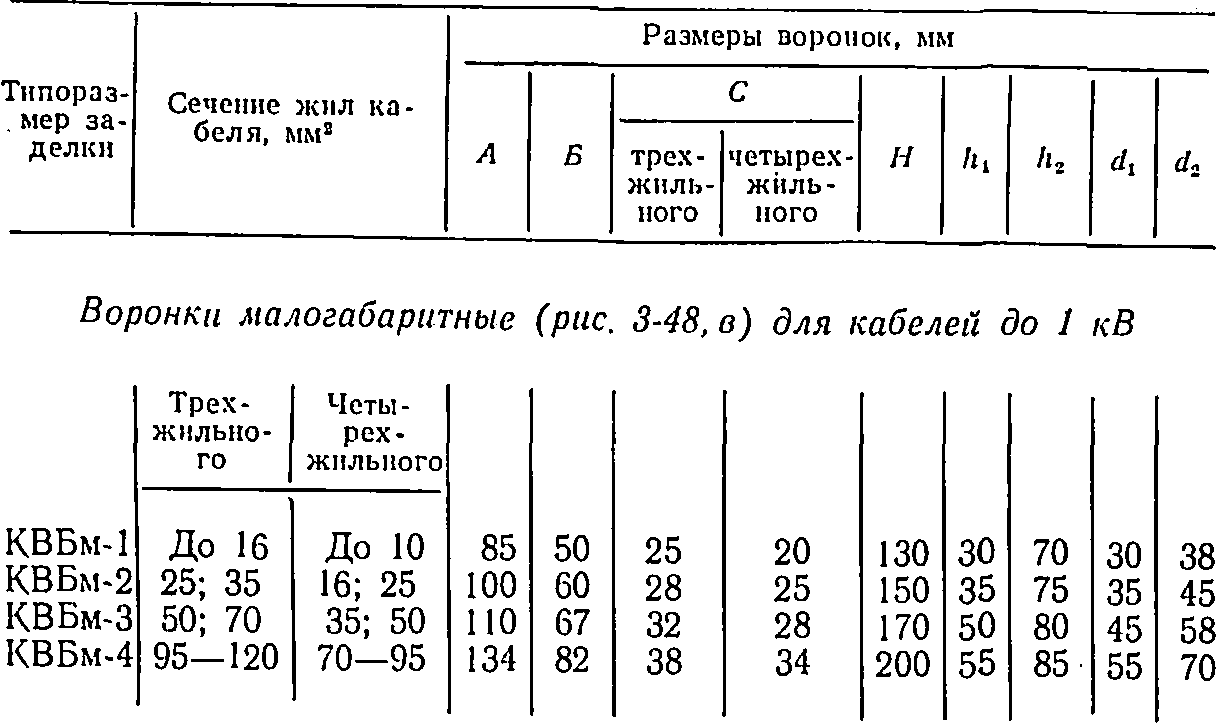

Технические данные стальных воронок
Воронки овальные нормальных габаритов (рис. 3-48, а) для кабелей 6 и 10 кВ
Воронки круглые нормальных габаритов (рис. 3-48,6) для кабелей 6 и 10 кВ
Таблица 3-37

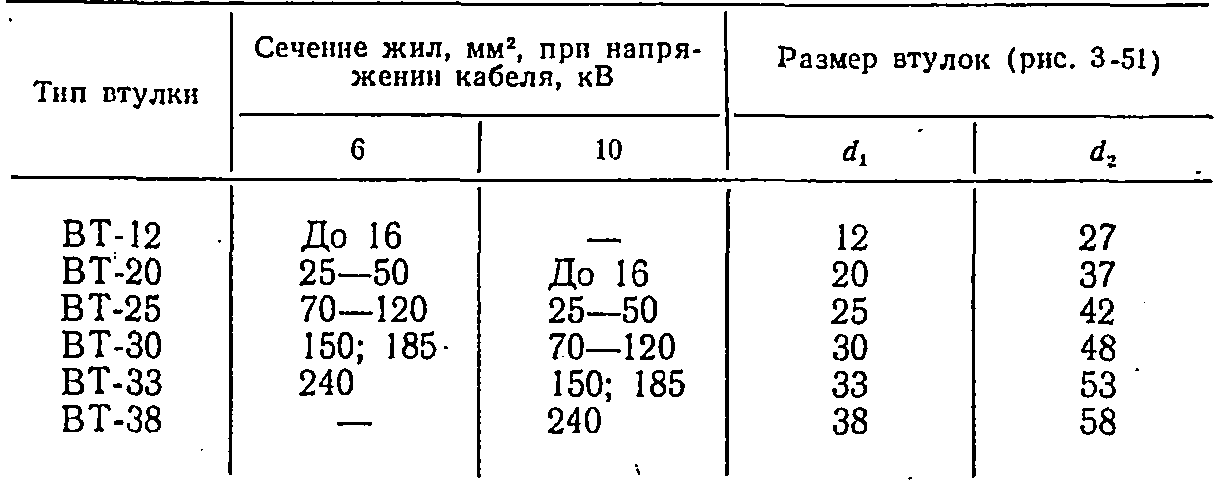

Втулки фарфоровые для стальных кабельных воронок нормального габарита
Таблица 3-38

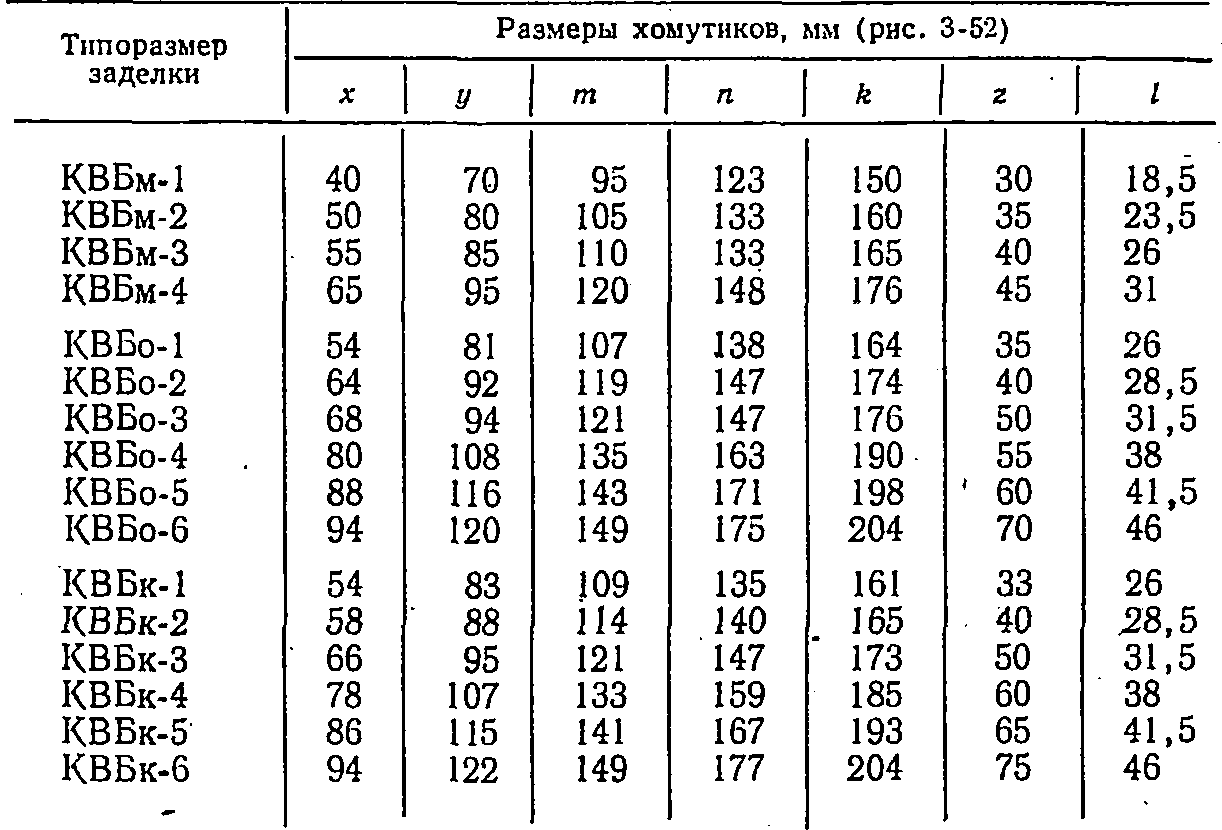

Хомутики к стальным воронкам и их размеры
Заделки типа КВВ (рис. 3-49, а) из поливинилхлоридных лент в качестве подмотки могут быть в зависимости от наличия материалов и разности уровней между заделками по трассе следующих типов исполнения:
I — с применением только липкой ленты и разности уровней до 10 м;
II — с применением нелипкой ленты и жидкого лака № 1 (§ 3-4) и разности уровней также до Юм;
III — специального исполнения для разности уровней до 15 м с усиленной подмоткой поливинилхлоридной лентой (пять слоев) и с уплотнением эпоксидным компаундом корешка заделки и места перехода от фазной изоляции жил к наконечнику.

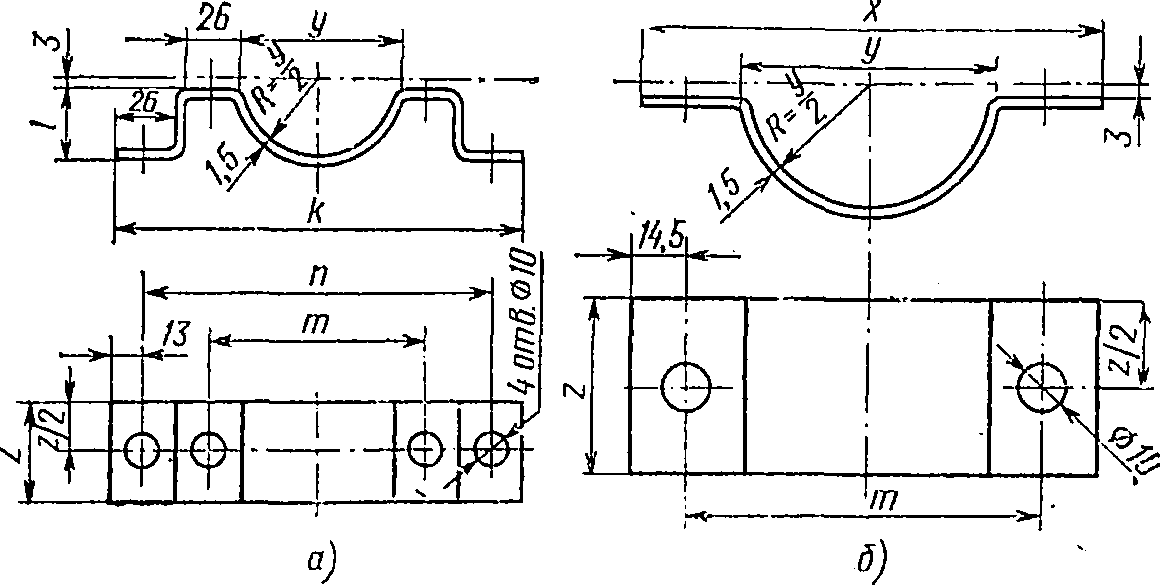

Рис. 3-52. Хомутики для крепления овальных, круглых и малогабаритных воронок.
а — нижний полухомутик; б — верхний полухомутик.
Данные для выбора заделок в зависимости от напряжения кабеля, сечения жил и их основные размеры приведены в табл. 3-39, а крепящих хомутиков — на рис. 3-52 и в табл. 3-38.

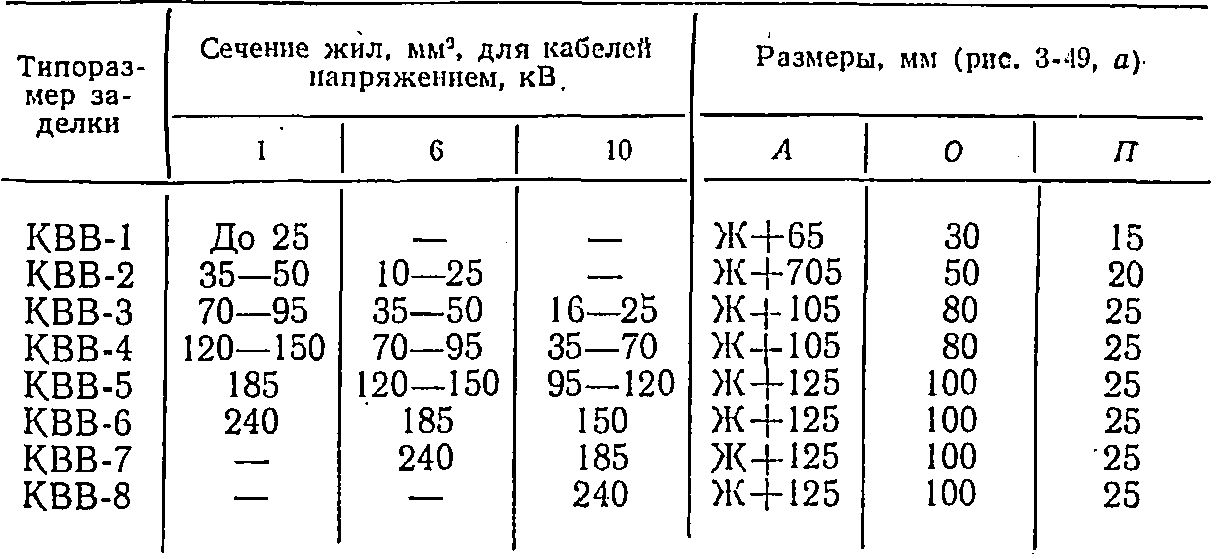

Таблица 3-39
Заделки типа КВВ и их размеры

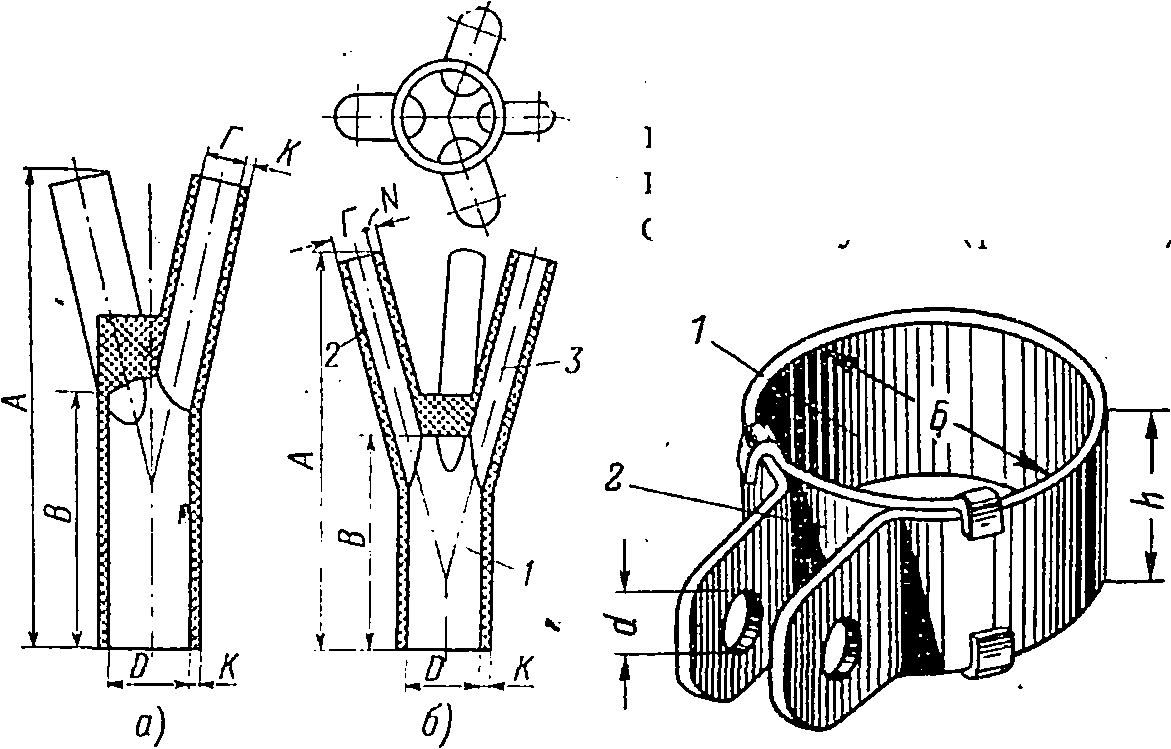

Рис. 3-53. Конструкция резиновых перчаток. а — для трехжильных кабелей; б — для четырехжильных кабелей; 1 — тело перчатки; 2 — палец основной жилы; 3 — палец четвертой жилы.
Рис. 3-55. Хомут для уплотнения перчатки на оболочке кабеля.
1 — хомут; 2 — подкладка.

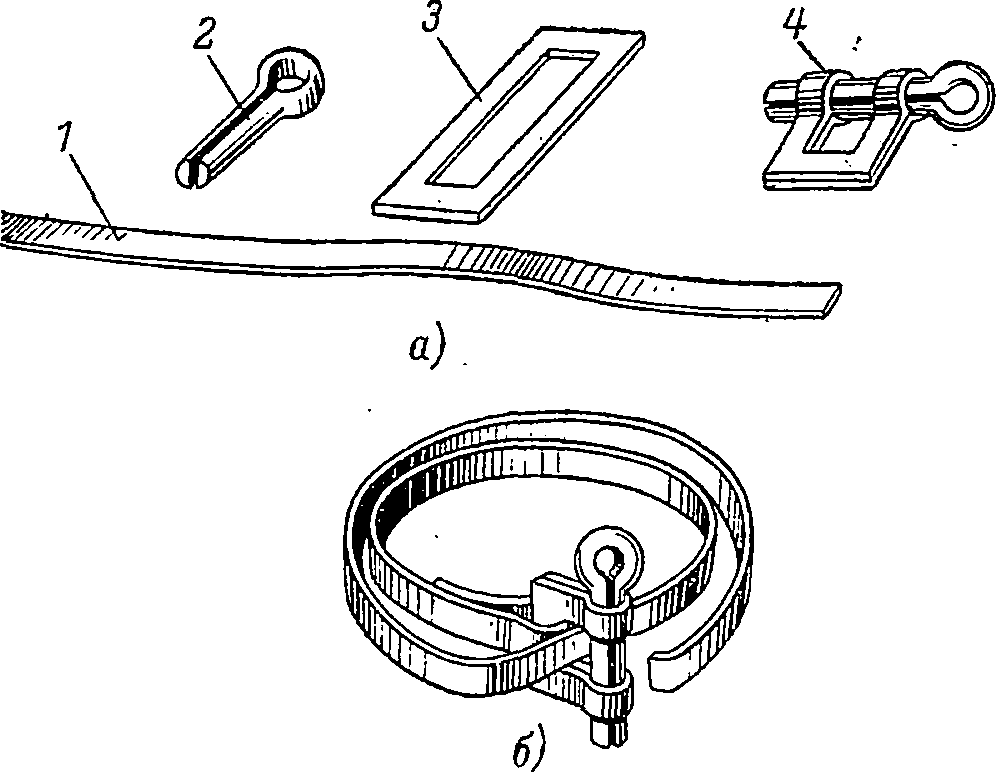

Рис. 3-54. Бандаж для уплотнения резиновой трубки на кабельном наконечнике. а — детали бандажа; б — бандаж в сборе; 1 — полоска из оцинкованной жести; 2 — шплинт; 3 — пряжка; 4 — пряжка в сборе со шплинтом
Заделка типа КВР состоит из перчатки и трубок, которые изготовляются из маслостойкой и озоностойкой резины наирит марки ПЛ-118-11. На пальцы перчатки (рис. 3-53), расположенные под углом 12° к ее оси, надеваются и приклеиваются трубки, предназначенные для герметизации изоляции жил.
Таблица 3-40
Заделки типа КВР, размеры перчаток и хомутов

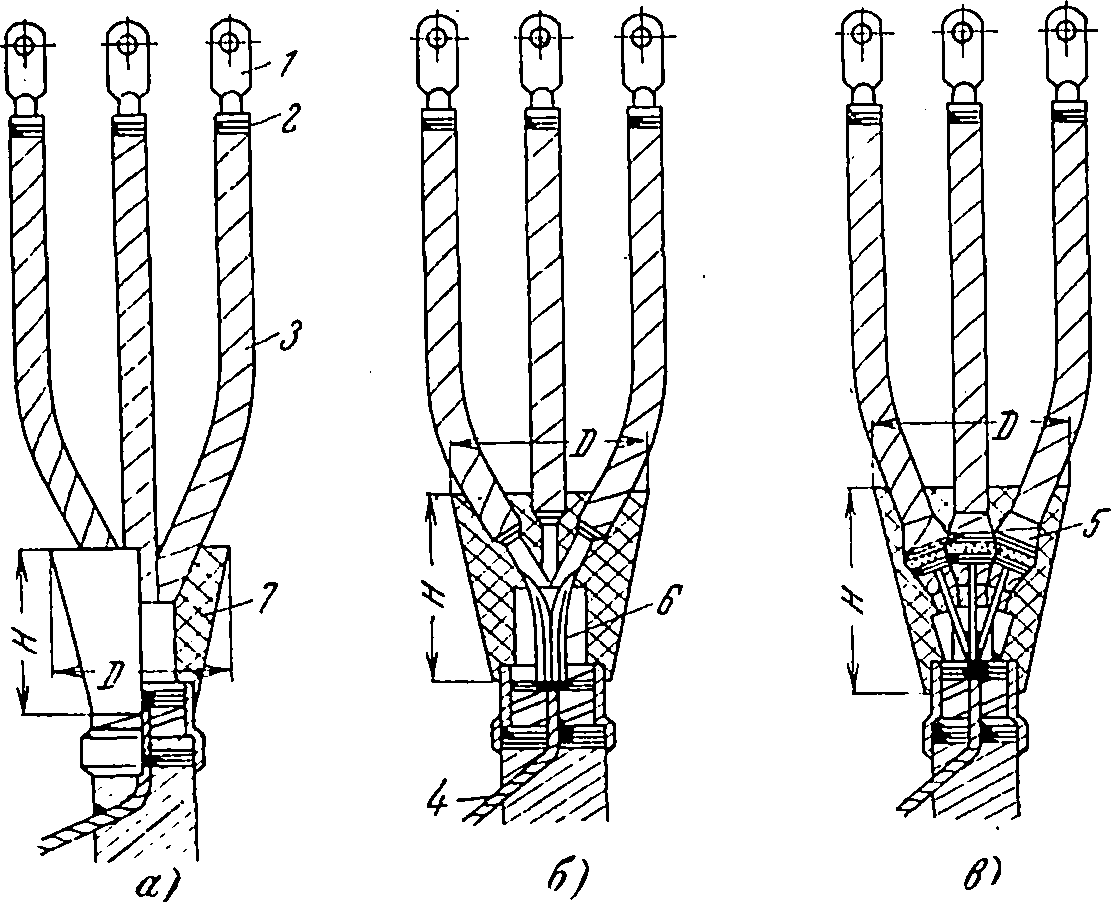

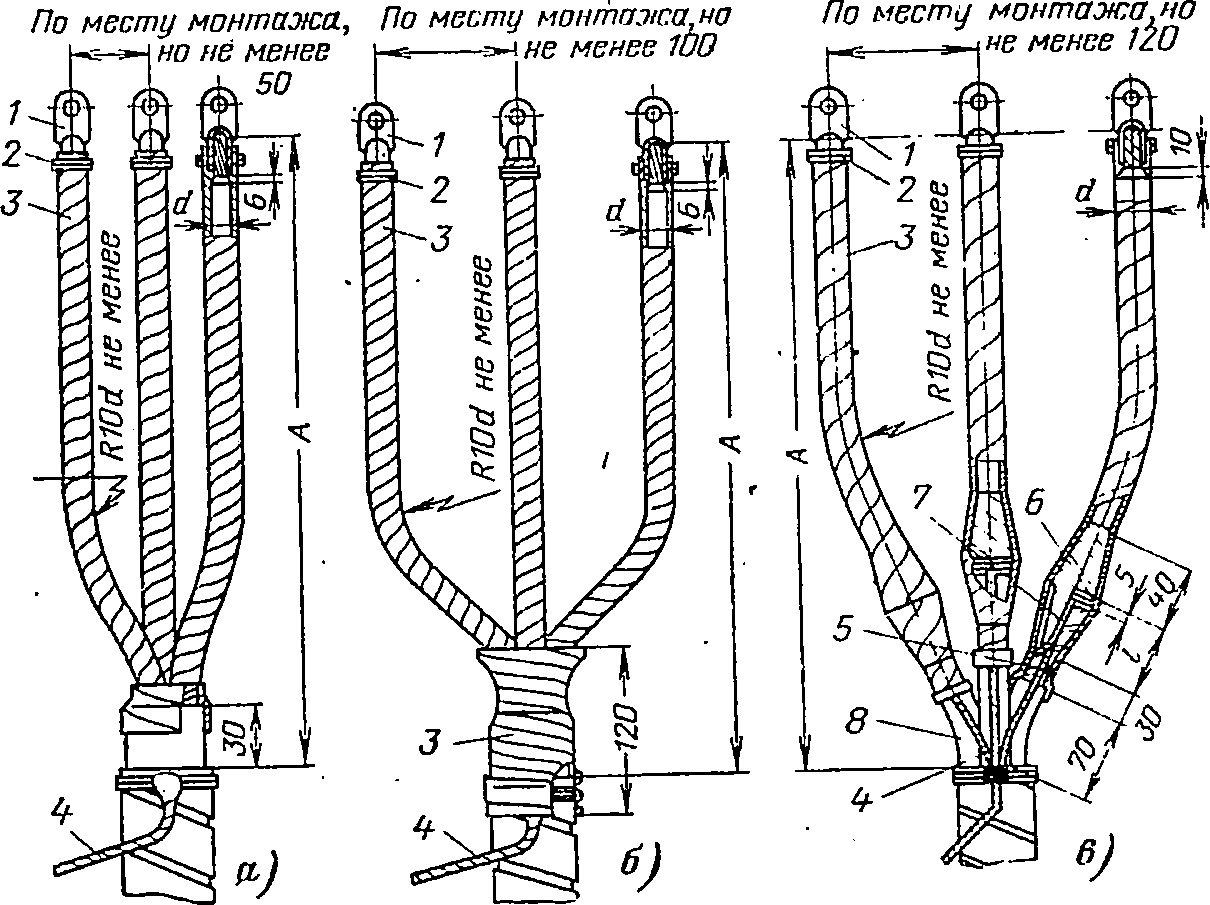

Рис. 3-56. Концевые заделки типа ПКВ кабелей с пластмассовой изоляцией.
а — до 1 кВ; б —б кВ; о—10 кВ; 1 — кабельный наконечник; 2 — бандаж, из суровых ниток; 3 — подмотка из липкой поливинилхлоридной ленты; 4 — провод заземления; 5 — конусная подмотка; 6 — экран из полупроводящего материала; 7 — металлический экран; 8— шланг (оболочка) поливинилхлоридный.
Трубка на цилиндрической части наконечника уплотняется специальным бандажом (рис. 3-54) или медной проволокой. В нижней части перчатка приклеивается к оболочке кабеля и уплотняется металлическим хомутом (рис. 3-55) или бандажом из проволоки. Выбор типоразмера перчатки в зависимости от сечения и напряжения кабеля и хомутов к ним приведен в табл. 3-40, а трубок — в табл. 3-32. Заделки в резиновых перчатках можно располагать в любых пространственных положениях: вертикально, пальцами вверх и вниз, горизонтально и наклонно.
Концевые заделки внутренней установки для кабелей до 10 кВ с пластмассовой изоляцией типа ПКВ предназначаются для сухих помещений и типа ПКВэ — для сырых. Оба типа этих заделок могут устанавливаться в любом положении по отношению к вертикали.
Рис. 3-57. Концевые заделки типа ПКВэ для кабелей с пластмассовой изоляцией при монтаже в сырых помещениях.
а — до 1 кВ; б — 6 кВ; в — 10 кВ; 1 — кабельный наконечник; 2 — бандаж из суровых ниток; 3 — подмотка из поливинилхлоридной ленты; 4 — провод заземления; 5 — конусная подмотка; 6 — отогнутые ленты металлического экрана; 7 — эпоксидный корпус.

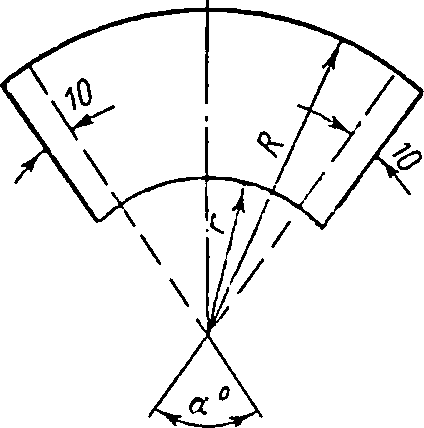

Рис. 3-58. Раскрой формы для отливки корпуса концевой заделки типа ПКВэ.
Заделки типа ПКВ (рис. 3-56) 1, 6 и 10 кВ отличаются друг от друга выполнением заземления. В заделках 6 кВ заземление отогнутых лент металлического экрана выполняется с поверхностной подмоткой, в заделках 10 кВ — с конусной подмоткой на каждой жиле, поверх которой размещается полупроводящий и металлическим экраны изоляции жил с припаянным к экрану проводом заземления. Размеры заделки ПКВ определяются сечением жил кабеля и условиями присоединения к зажимам электрооборудования.
Заделка типа ПКВэ (рис. 3-57) имеет корпус, отливаемый из эпоксидного компаунда в форму (рис. 3-58) с размерами по табл. 3-42. Данные для выбора и размеры заделки ПКВэ приведены в табл. 3-41.
Таблица 3-41
Концевые заделки ПКВэ и их размеры
Типоразмер заделки | Сечение жил, мм’, при напряжении кабелей, кВ | Размеры мм, (рис. 3-57) | ||||
1 | 6 | 10 | Н | D | ||
трехжильного | четырехжильного | |||||
ПКВэ-1 | До 35 | До 16 |
| _ | 125 | 60 |
ПКВэ-2 | 50—95 | 25—50 | — | — | 150 | 70 |
ПКВэ-3 | 120—150 | 70—95 | — | — | 160 | 80 |
ПКВэ-4 | 185—240 | 120—185 | — | — | 185 | 90 |
ПКВэ-5 | — | — | До 150 | — | 160 | 160 |
ПКВэ-6 | — | — | — | До 150 | 230 | 230 |

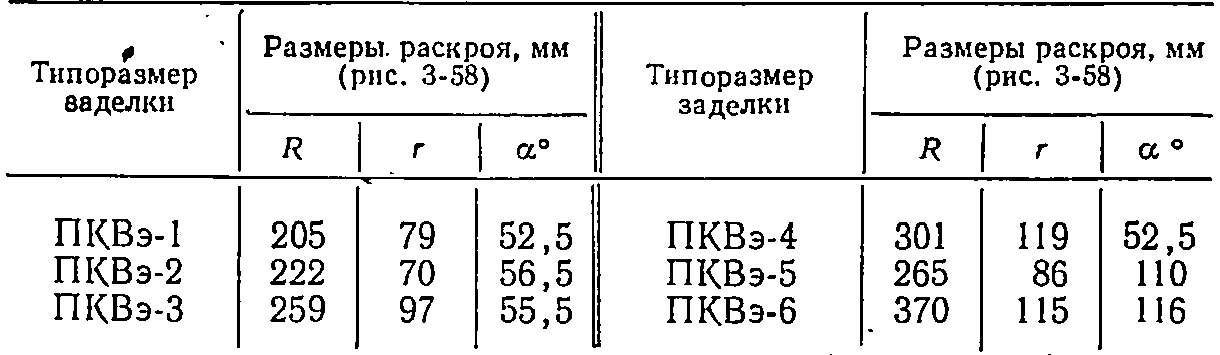

Таблица 3-42
Размеры раскроя формы для заделки ПКВэ
Муфты 20 и 35 кВ применяются только как однофазные двух разных конструкций и предназначены для оконцевания кабелей 20 и 35 кВ с бумажной пропитанной изоляцией, с отдельными металлическими оболочками на каждой жиле марок ОСБ, АОСБ и АОАБ в сетях с незаземленной нейтралью.
Муфты типа КНО-20 и КНО-35 (рис. 3-59, а) следует применять для оконцевания кабелей как в наружных, так и во внутренних установках. Конструкция муфты состоит из латунного корпуса с опорной плитой; фарфорового изолятора с двумя фланцами на концах и верхней головки, имеющей форму колпака с приваренным контактным фланцем. Изолятор прикрепляют болтами нижним фланцем к опорной плите и верхним фланцем к колпаку. Колпак снабжен пробкой для контроля уровня кабельной массы, а корпус — штуцером для нижней пробки.

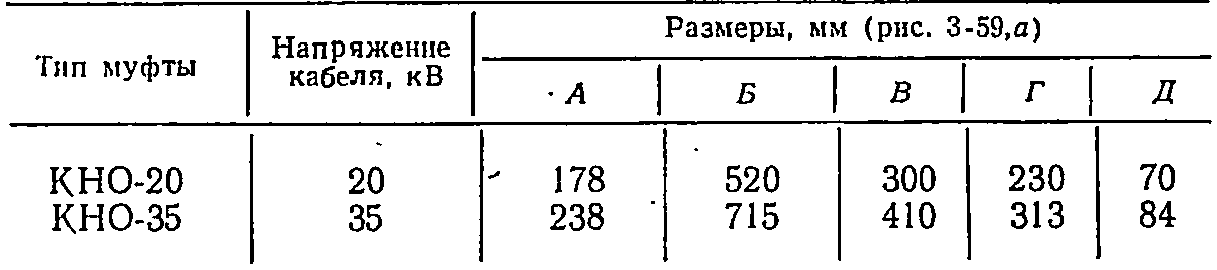

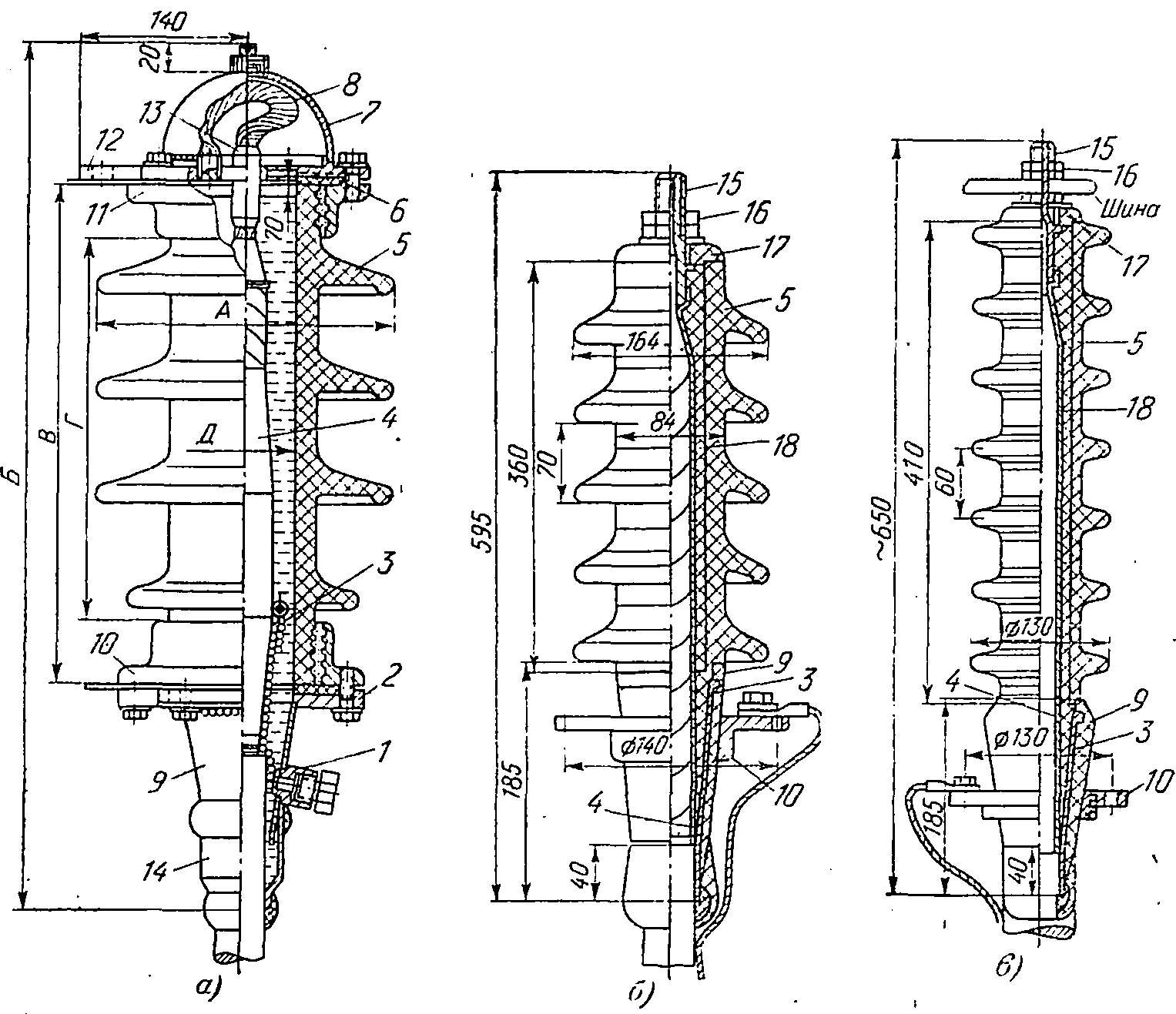

Рис. 3-59. Концевые однофазные муфты для кабелей с отдельными металлическими оболочками на жилах 20—35 кВ.
а — типа КНО; б — типа КНЭО; в — типа КВЭО; 1 — штуцер для слива массы; 2 — опорная плита; 3 — проволочный экран; 4 — подмотка: 5 — изолятор; 6 — прокладка; 7 — колпак медный; 8 — медный гибкий провод; 9 — конус; 10 — фланец; 11 — фланец верхний; 12 — контактный фланец; 13 — гильза; 14 — свинцовая манжета; 15 — наконечник; 16 — гайка ; 17 — эпоксидная крышка; 18 — заливка эпоксидным компаундом.
Герметичность муфты обеспечивается следующим образом: между изоляторами и фланцем — обмазкой несколькими слоями глифталевого лака по поверхности глетоглицериновой замазки; между корпусом и свинцовой оболочной кабеля, а также в пробке колпака — пайкой припоем ПОССу-35-2; у торцов изолятора — устройством прокладок из маслостойкой резины.
Для компенсации температурных колебаний к фланцу колпака приварен медный гибкий провод, соединенный другим своим концом с медной луженой гильзой, в которую впаяна жила кабеля. Для повышения электрической прочности муфты у места среза свинцовой оболочки на изоляцию кабеля накладывают из бумажного пропитанного рулона конусную подмотку, поверх которой наматывают экран из медного луженого канатика.
Муфта припаивается к металлической оболочке жилы кабеля с помощью свинцовой манжеты и заливается массой МК-45. Основные размеры концевых муфт типа КНО в зависимости от напряжения кабелей приведены в табл. 3-43.

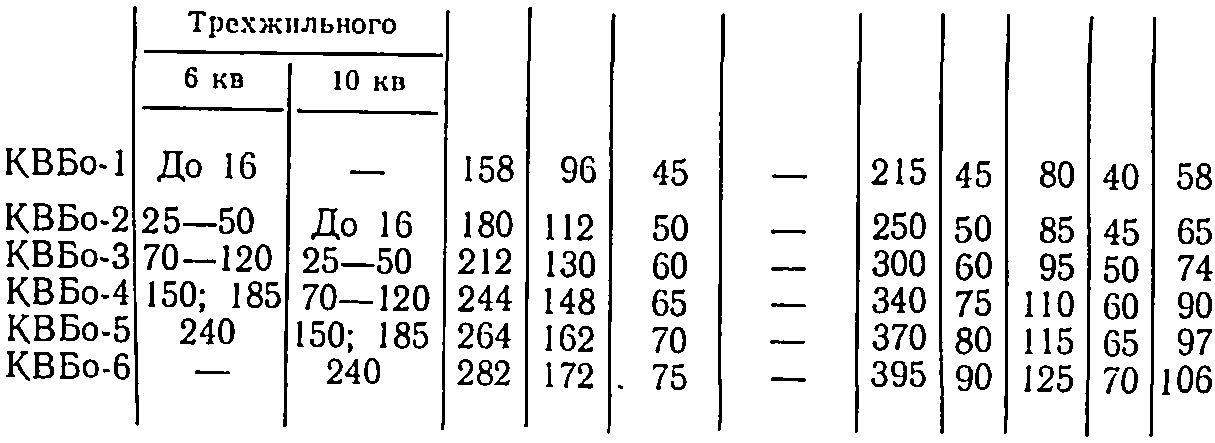

Таблица 3-43
Концевые муфты наружной установки
Концевые эпоксидные муфты наружной установки типа КНЭО (рис. 3-59,б) и типа КВЭО (рис. 3-59, в), отличающиеся только размерами и формой эпоксидного изолятора, предназначены для опытно-промышленной эксплуатации и их применение должно быть согласовано с заказчиком.
Концевая муфта состоит из изолятора, отлитого на заводе из эпоксидного компаунда, конуса, отлитого вместе с экраном (из свинца или алюминия), эпоксидной крышки, надеваемой на изолятор, наконечника и металлического фланца для крепления муфты на опорной конструкции. В качестве подмоточного материала применяется стеклолента. По окончании монтажа установки эпоксидной крышки муфта заливается эпоксидным компаундом.
