Сооружение и эксплуатация кабельных линий - Технологическая последовательность операции монтажа соединительных муфт

Чугунные соединительные и ответвительные муфты для кабелей до 1 кВ с бумажной изоляцией. Размеры для разделки конца кабеля для этих муфт приведены на рис. 7-41 ив табл. 7-15.
Для соединительных муфт нормального исполнения одновременно с разделкой концов кабеля проверяют отсутствие влаги в изоляции, соответствие сечению кабеля типоразмеров чугунных муфт (см. табл. 3-9), фарфоровых пластин, соединительных, гильз (табл. 7-2, 7-6, 7-11). Далее очищают нижнюю и верхнюю полумуфты от грязи и пыли, просушивают их внутреннюю поверхность на пламени паяльной лампы или газовой горелки, проверяют плотность их взаимного сочленения и резьбу стяжных болтов.

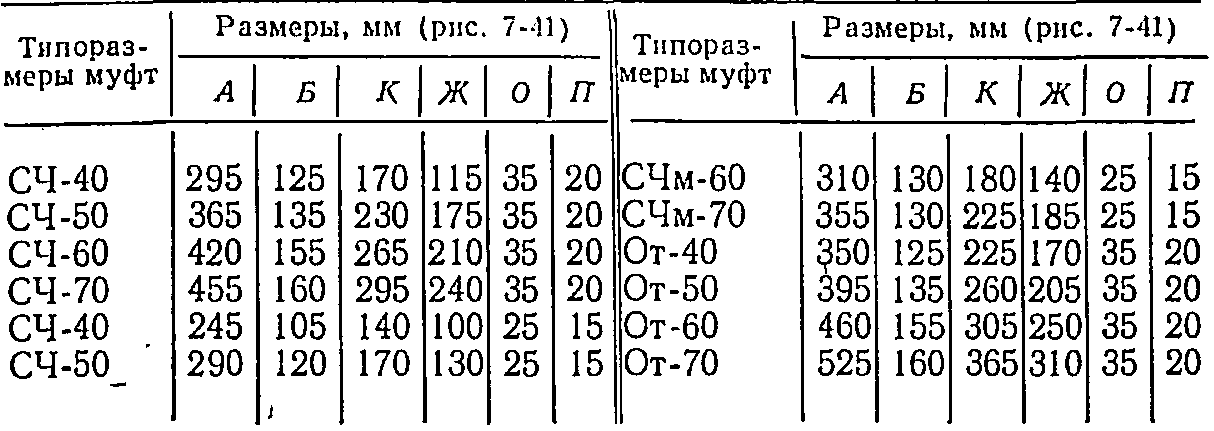

Таблица 7-15
Размеры для разделки конца кабеля в муфтах типа СЧ, СЧм и От

 Кабельную массу закладывают в электрический разогреватель или в металлическую кастрюлю с крышкой и носиком, устанавливаемую на угольной жаровне или на плите с газовой горелкой. В процессе разогревания кабельную массу перемешивают металлической ложкой и контролируют температуру термометром.

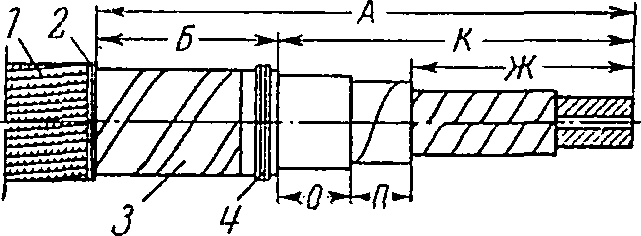

Рис. 7-41. Разделка конца кабеля для монтажа соединительной или ответвительной муфты типов СЧ, СЧм и От.
1 — наружный покров; 2 — проволочный бандаж; 3 — броня; 4 — проволочный бандаж.
Затем жилы кабеля осторожно разводят и выгибают по вершинам равностороннего треугольника со сторонами, равными расстоянию К (см. табл. 3-7) в зависимости от сечения жил кабеля, как это было указано в § 7-4.
Выгибание жил, соединяемых пайкой, завершается вводом их в фарфоровые распорные пластины типа РМ3 или РМ4 (в зависимости от количества жил кабеля). Пластины устанавливают на изолированные части жил после удаления с них цветных бумажных лент по одной с каждой стороны от соединительных гильз.
Соединяют жилы кабелей согласно приведенным в § 7-2 и 7-3 указаниям в зависимости от материала жилы.

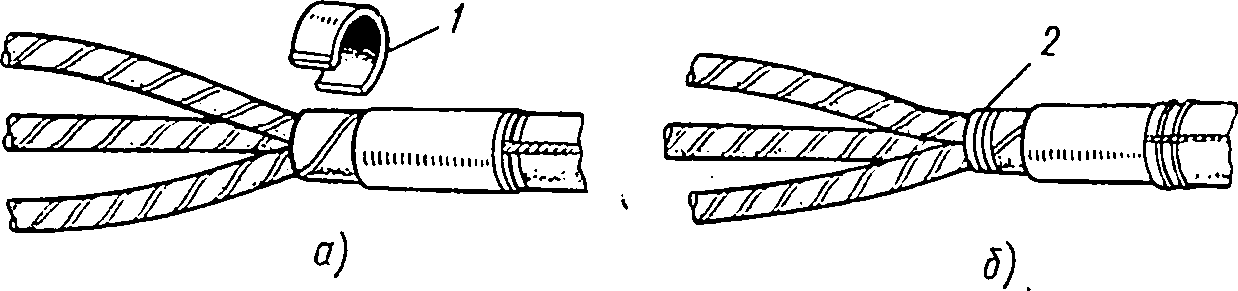

Рис. 7-42. Операции после соединения жил.
а — снятие металлического кольца; б — наложение бандажа из суровых ниток на поясную изоляцию; 1 — металлическое кольцо; 2 — бандаж из суровых ниток.
При этом необходимо иметь в виду, что закрепление жил требует проведения ряда вспомогательных операций, так, например, при пайке протирают оголенные жилы кабеля бензином, накладывают шнуровой асбест у среза жильной изоляции (вокруг оголенной части каждой жилы) и обмазывают оголенные жилы кабеля паяльной мазью. Сразу же после окончания пайки протирают чистой тряпкой, смазанной маслоканифольной массой МП-1, каждую гильзу, удаляя напильником наплывы припоя и снимая асбестовый шнур, проверяют достаточность проникновения припоя в гильзу и отсутствие неровностей в ее поверхности; поливают гильзы и жилы горячей массой МП-1 с целью удаления опилок и других загрязнений и, наконец, обмазывают холодной массой МП-1 прошпаренные поверхности изоляции и гильзы, под слоем которой остывает изоляция. Обмазывают жилы кабеля холодной массой для пополнения убыли пропитывающего состава, который вытекает из изоляции при пайке жилы. Устанавливаемые при пайке или опрессовании распорки типа Р скрепляют с жилами при помощи подмотки бандажа толщиной 5—6 мм из тафтяной или киперной ленты, проваренной в кабельной массе МП-1. Бандаж укрепляют несколькими витками хлопчатобумажной пряжи. После этого можно снять металлический пояс между первым и вторым кольцевыми надрезами (рис. 7-42, а) и перевязать суровой ниткой у обреза поясную изоляцию (рис. 7-42, б).
После напаивания провода заземления к оболочке и броне кабеля работы по установке непосредственно самой муфты на соединенных жилах кабеля сводятся к следующим операциям:
наматыванию на кабель в местах, где будут шейки муфты, просмоленной ленты на 5—6 мм больше внутреннего диаметра для уплотнения горловины муфты;
подведению под кабель нижней половины муфты, разместив ее горизонтально на дне ямы и уложив в нее разделку кабеля так, чтобы уплотнения пришлись в местах горловин (разница в размерах Аи Б показана на рис. 3-3).
Тщательно проверяют расстояния между жилами (размер К), а также достаточность и симметричность расстояний между жилами и корпусом муфты. Минимальный размер вхождения брони кабеля во внутреннюю полость муфты должен быть 60 мм, с тем чтобы на этом расстоянии обеспечить припайку заземляющего провода к обеим лентам брони с устройством двух бандажей и присоединение заземляющего проводника с обоих концов разделки к заземляющим болтам муфты.
После укладывания в канавку по периметру нижней половины муфты уплотняющей прокладки накладывают верхнюю половину чугунной муфты на нижнюю и скрепляют их болтами. При выполнении этой работы следует учитывать, что горизонтальное и симметричное расположение нижней половины муфты в яме обеспечивается подкладкой под нее кирпича и подсыпкой песка и что для заполнения уплотняющих канавок в муфте применять в целях уплотнения пряжу наружного защитного покрова кабеля не рекомендуется как более грубую, неодинаковую по толщине и поэтому менее приемлемую для сальниковой набивки.
Работа по заливке кабельной массой (рис. 7-43) проводится в порядке рекомендаций, приведенных в § 7-1. Проверяют плотность швов муфты и герметичность уплотнения с подтягиванием при необходимости болтов, соединяющих обе ее половины и после остывания массы до температуры окружающей среды затягивают болтами крышку на заливочном отверстии, предварительно уложив в ее канавку прокладку из того же уплотняющего материала, что и для сочленения муфты. Для усиления герметичности все швы сочленения муфты, ее шейки, болты и крышки покрывают горячей битумной массой при расположении муфты в земле и черным асфальтовым лаком — при открытой установке.
Смонтированную муфту после укрепления на ней бирки и измерения ее расположения закапывают, при этом под нее тщательно подсыпают песок и землю с таким расчетом, чтобы не появилось в дальнейшем просадки. Одновременно выравнивают компенсаторы на кабеле перед муфтой и засыпают их обязательно песком, а муфту или песком, или просеянной землей, слоями, производя трамбовку каждого слоя.

Рис. 7-43. Заливка муфты кабельной массой.
а — до уровня жил; б — до 3/4 ее объема после остывания; в — полностью до ее верха; г — доливка муфты.
Последовательность операций и условия монтажа соединительных и ответвительных муфт одинакова. Проверку соответствия ответвительных гильз производят по табл. 7-4; соединения жил в них осуществляют только пайкой.
Фиксацию положения жил в ответвительной муфте между собой и по отношению к ее корпусу производят подмоткой роликами из пропитанной бумаги шириной 10 мм.

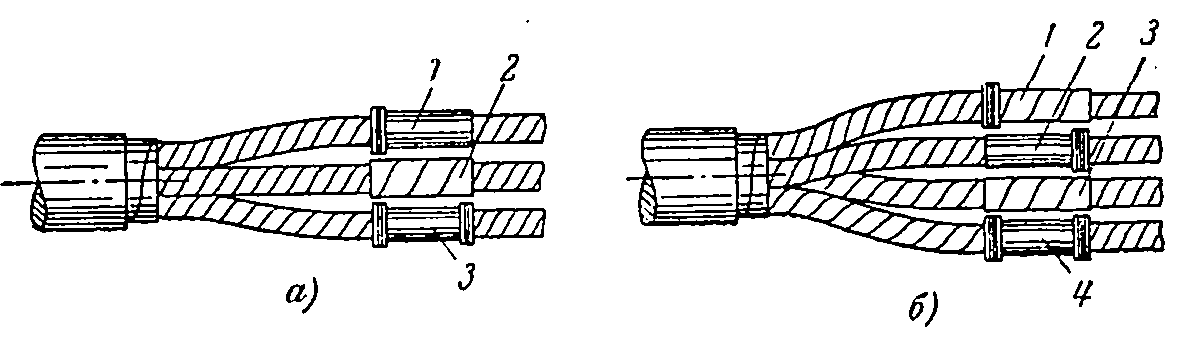

Рис. 7-44. Расположение изолирующей подмотки и распорных роликов при монтаже ответвительных муфт.
а — для трехжильных кабелей; б — для четырехжильных кабелей; 1—4 — номера соединительных гильз.
Подмотку выполняют на месте соединения и ответвления средних жил при монтаже трехжильных кабелей и на первой и третьей жилах — при монтаже четырехжильных кабелей (рис. 7-44). Кроме того, наматывают распорные ролики шириной 10 и 25 мм, расположение которых также показано на рис. 3-5. Подмотку и распорные ролики скрепляют бандажом из хлопчатобумажной пряжи.
Фиксацию положения жил между собой и по отношению к корпусу в малогабаритной муфте типа СЧм в отличие от соединительной муфты типа СЧ производят бумажными пропитанными роликами с шириной ленты 10 мм общей толщиной подмотки в 2 мм. Подмотку роликами выполняют в местах соединения всех жил, сверху она закрепляется несколькими витками хлопчатобумажной пряжи.

Соединение кабелей до 1 кВ с пластмассовой изоляцией в чугунных малогабаритных муфтах имеет следующие особенности.

Пластмассовую изоляцию жил (и места соединения) обматывают стеклолентой в два слоя с 50%-ным перекрытпем для защиты от горячей битумной массы, в связи с чем в этой муфте нет надобности в распорных пластинах. Участок брони кабеля в зажиме нижней половины муфты монтируется с круговым наложением на него свинцовой прокладки, поверх которой зажимается болтами скоба, плотно обжимающая броню кабеля, что обеспечивает заземление корпуса муфты и увеличение механической прочности ее на растяжение.

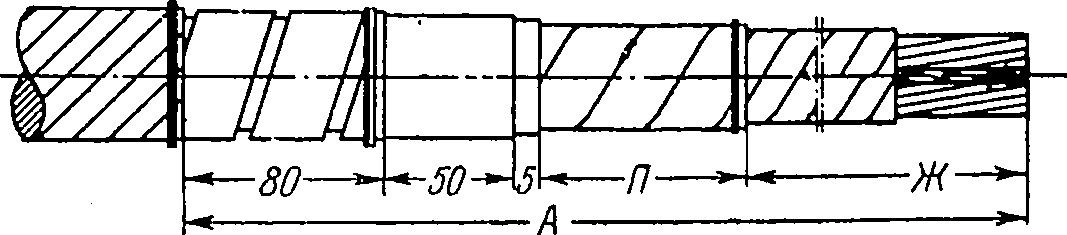

Рис. 7-45. Разделка конца кабеля для монтажа эпоксидных соединительной и ответвительной муфт (размеры даны в миллиметрах).
Эпоксидные соединительные и ответвительные муфты для кабелей до 1 кВ с бумажной изоляцией. После выбора муфты по типоразмеру (см. табл. 3-4), снятия защитных покровов, разделки концов кабеля с соблюдением размеров, приведенных на рис. 7-45 и в табл. 7-16, примерки длины провода заземления, припайки к оболочке и броне заземляющего проводника и соединения жил в гильзах последовательность монтажа соединительной муфты сводится к следующим операциям.
Таблица 7-16
Размеры для разделки кабелей до 1 кВ с бумажной изоляцией для монтажа эпоксидных соединительных и ответвительных муфт

С жил кабеля удаляют цветные ленты. Изоляцию жил, поясную изоляцию, ступени брони и оболочки кабеля тщательно обезжиривают тряпкой, смоченной в ацетоне или спирте. Для обезжиривания можно использовать чистый авиационный бензин, при этом тряпку после смачивания необходимо отжать, а бумажную изоляцию кабеля после обезжиривания протереть сухой чистой салфеткой.
Ступени металлической оболочки и брони зачищают ножом, на них накладывают двухслойную подмотку из киперной ленты с 50%-ным перекрытием и обильной промазкой каждого слоя ленты приготовленным эпоксидным компаундом (с введенными в него наполнителем и отвердителем).
Между соединительными гильзами в центре муфты устанавливают предварительно обезжиренную распорку (см. рис. 3-8, табл. 3-6), закрепляемую бандажом из суровых ниток.
Предварительно смазанную изнутри разделительным покрытием (например, технический вазелин) стальную форму (см. рис. 3-7, табл. 3-6) устанавливают на место с соблюдением изоляционных расстояний а и b (табл. 3-4). Поверхность пластмассовых форм смазывать не требуется. Место ввода кабелей в горловине муфты и щели торцовой части уплотняют пластилином или изоляционной лентой с предварительным выводом из них провода заземления. Обе половины формы скрепляют.
Производят заливку муфты эпоксидным компаундом. После отверждения компаунда форму снимают, и, если муфта будет расположена открыто на воздухе, поверхность ее покрывают слоем токопроводящей обмазки, состоящей из 80% графита и 20% битума.
Снаружи вдоль литника укладывают провод заземления. Во избежание провисания провода заземления его закрепляют в двух-трех местах бандажами из стальной оцинкованной проволоки.
Монтаж ответвительной муфты не отличается от монтажа соединительной муфты. Выбор типоразмеров муфты и формы производится по табл. 3-5 и рис. 3-2, распорки — по рис. 3-9 (комплектно поставляются с формой).
Расстояние между жилами в вертикальной плоскости должно быть 25 мм; распорки устанавливают по обе стороны от места соединения и ответвления жил на расстоянии 15 мм от края изоляции жил и закрепляют на жилах суровыми нитками; форму закрепляют на кабеле хомутиками 10 (рис. 3-2); провод заземления укладывают в литниковом канале на скобках.
