Глава четвертая
ТРЕБОВАНИЯ К ПРОКЛАДКЕ КАБЕЛЬНЫХ ЛИНИН В ЗЕМЛЕ
4-1. Технические условия прокладки кабельных линии
Кабельные линии могут прокладываться в земле (в траншее), в кабельных сооружениях (помещениях), каналах, блоках, трубах и лотках.
Расположение подземных инженерных сетей города, состоящих из трубопроводов, кабельных линий, коллекторов и туннелей, по отношению к зданиям и их взаимное положение должны исключить возможность повреждения (размыва) фундаментов зданий и сооружении, повреждение смежных или близрасположенных подземных устройств, зеленых насаждений и обеспечить возможность ремонта без нарушения их работы и движения городского транспорта. В соответствии с этим подземные сети с наименьшим заглублением укладываются ближе к зданиям, а с большой глубиной залегания — дальше от них (рис. 4-1).
Рекомендуемые нормами СН 80-60 расстояния от подземных сетей до красной линии застройки, а также глубины их заложения в земле приведены в табл. 4-1.
Таблица 4-1
Взаимное положение и глубина прокладки инженерных сетей города
Ниже приведены условия и нормы для сближения и пересечения кабельных линий между собой, с кабелями других назначений, с подземными сетями различного назначения и с сооружениями, а также способы их защиты от механических повреждений, взаимного подогрева и повреждений электрической дугой.
Прокладка кабельных линий в земле параллельно с сооружениями и различными коммуникациями.
При прокладке кабельных линий до 35 кВ вдоль здания параллельно линии застройки расстояние от ближайшего кабеля до фундамента зданий принимается по рис. 4-2, при прокладке в зоне зеленых насаждений по условиям обеспечения их сохранности расстояния от кабеля до зеленых насаждений принимаются по рис. 4-3.

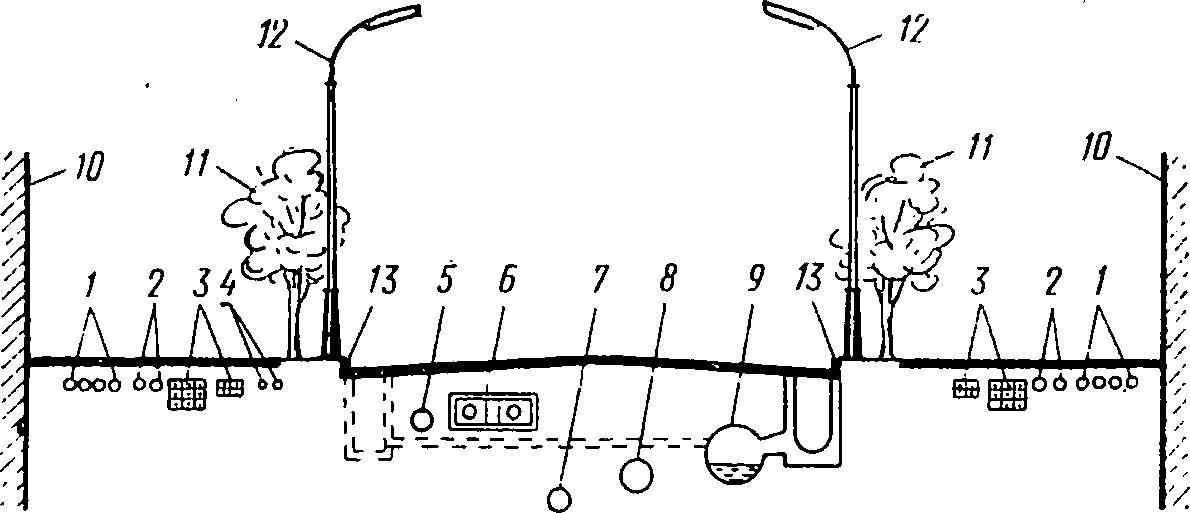

Рис. 4-1. Схема размещения в земле кабельных линий до 35 кВ и других подземных сетей (поперечный разрез улицы, проспекта).
1 — силовой кабель; 2 — кабель трамвая; 3 — кабель связи; 4 — кабель уличного освещения; 5 — газопровод; 6 — трубопровод теплосети; 7 — трубопровод канализации; 8 — водопровод; 9 — водосток; 10 — красная линия застройки; 11 — дерево; 12 — мачта освещения у борта тротуара; 13 — граница тротуара.

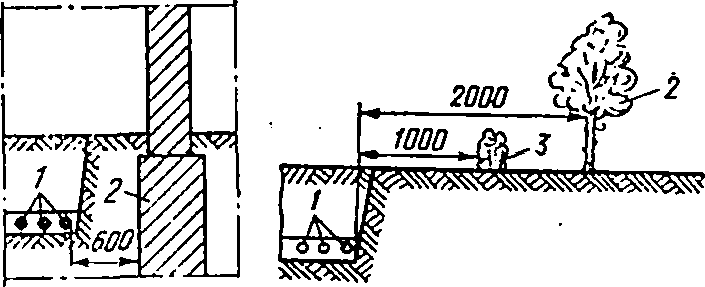

Рис. 4-2. Сближение в земле кабельных линий со зданиями (расстояние дано в миллиметрах).
1 — кабели; 2 — стена (фундамент) здания.
Рис. 4-3. Сближение в земле кабельных линий с деревьями и кустами (расстояние дано в миллиметрах).
1 — кабель; 2 — дерево; 3 — куст.

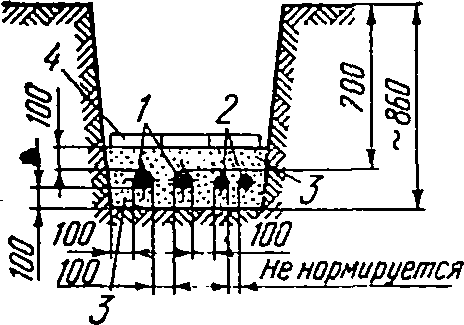

Рис. 4-4. Расстояния между кабельными линиями 10 кВ (при параллельных прокладках в земле) и контрольными кабелями (расстояния даны в миллиметрах). 1 — кабель до 10 кВ; 2 — контрольный кабель; 3 — мягкий грунт или песок; 4 — кирпич или бетонные плиты.
Прокладываемые вдоль зданий кабели располагаются в следующей последовательности от линии застройки:
кабель распределительной линии напряжением до I 000 В; кабель распределительной линии напряжением выше 1 000 В; кабель питающей линии выше 1 000 В.
При таком расположении кабельных линий устройство кабельных вводов в здания не приводит к пересечениям рядом лежащих в траншее кабелей.

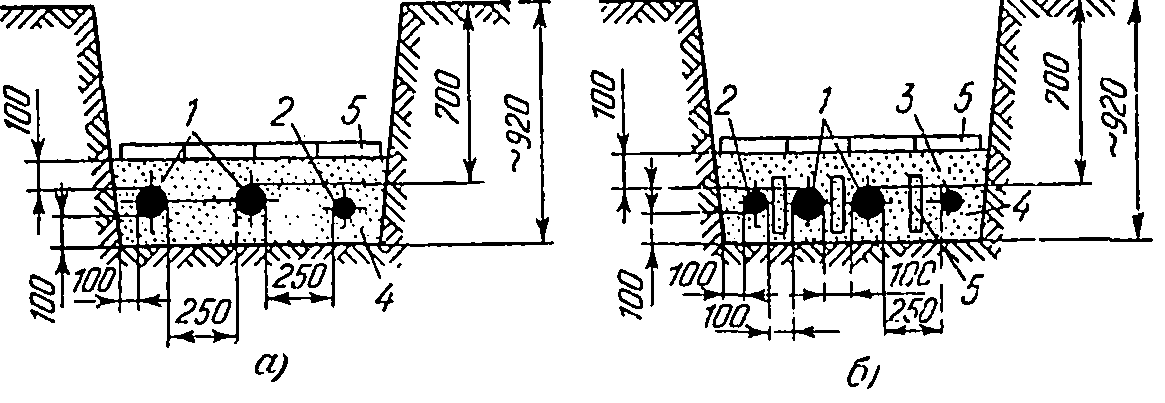

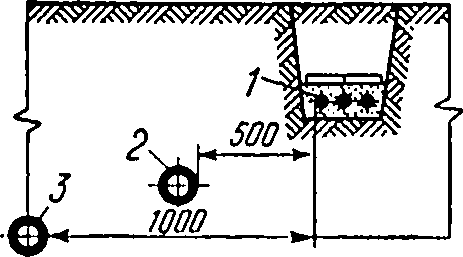

Рис. 4-5. Расстояния при параллельной прокладке в земле кабельных линий 20 и 35 кВ между собой и кабельными линиями до 10 кВ и кабелями других организаций (расстояния даны в миллиметрах).
а — с разделением слоя земли; б — в стесненных условиях с разделением бетонной плитой; 1 — кабель 20 и 35 кВ; 2 — кабель до 10 кВ; 3 — кабель других организаций; 4 — мягкая земля или песок; 5 — бетонная плита.
При параллельной прокладке кабельных линий до 10 кВ расстояния между ними по горизонтали в свету, а также между ними и контрольными кабелями принимаются по рис. 4-4. Разделение кабельных линий выполняется слоем земли по условиям взаимного подогрева. Расстояние в свету между контрольными кабелями не нормируется.
Расстояния между кабельными линиями 20 и 35 кВ при параллельной прокладке, а также между ними и кабельными линиями до 10 кВ и кабелями других организаций приведены на рис. 4-5, а. В стесненных условиях по согласованию между заинтересованными организациями эти расстояния могут быть уменьшены с разделением железобетонными плитами или кирпичами (рис. 4-5,б).
Между корпусами соединительных муфт кабелей до 35 кВ, располагаемых в шахматном порядке, а также между ними и ближайшим кабелем расстояние (по перпендикуляру к осп трассы) должно быть не менее 250 мм. При невозможности соблюдения этого расстояния должны быть приняты меры для защиты от повреждения кабелей, ближайших к муфте (например, установка между кабелем и муфтой несгораемой перегородки, заглубление муфт и др.).
Расстояния в свету между силовыми кабелями и кабелями связи, а также между кабелями, эксплуатируемыми различными организациями, принимаются по рис. 4-6.

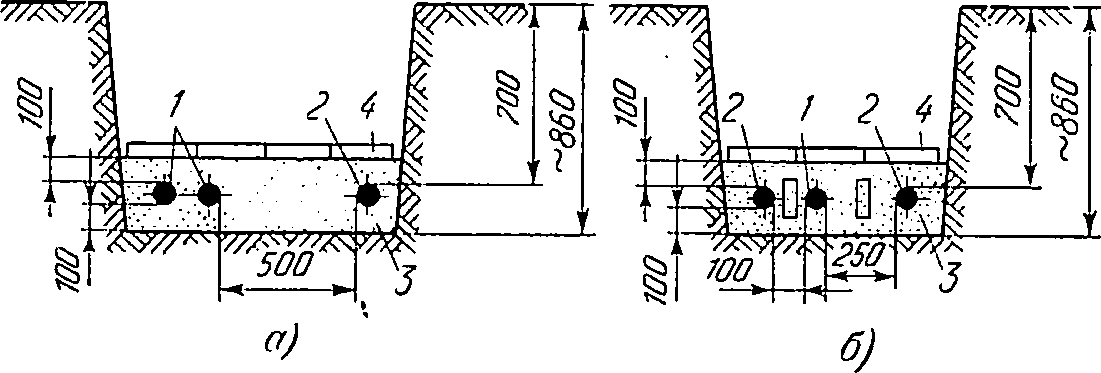

Рис. 4-6. Расстояния при параллельной прокладке в земле кабельных линий до 10 кВ с кабелями связи или кабелями других организаций (расстояния даны в миллиметрах).
а — с разделением слоем земли; б — в стесненных условиях с разделением бетонной плитой или кирпичом; 1 — кабельная линия до 10 кВ; 2 — кабель связи или других организаций; 3 — мягкий грунт или песок; 4 — железобетонная плита или кирпич.
Если по местным условиям требуемые расстояния не могут быть выдержаны, то по согласованию между эксплуатирующими организациями допускается уменьшение этих расстояний до 100 мм, а между кабелями до 10 кВ и кабелями связи (кроме кабелей с цепями, уплотненными высокочастотными системами телефонирования) — до 250 мм при условии защиты кабелей от повреждения дугой при коротком замыкании в силовом кабеле путем установки несгораемых перегородок между кабелями (рис. 4-6, б).
Расстояние от кабельной линии, прокладываемой параллельно с теплопроводом, до теплопровода принимается по рис. 4-7, или теплопровод на всем участке сближения с кабельной линией должен иметь такую теплоизоляцию, чтобы дополнительный нагрев земли теплопроводом в месте прохождения кабелей в любое время года не превышал 10°С для кабельных линий до 10 кВ и 5°С для линий 35 кВ.
При прокладке кабельных линий параллельно с другими трубопроводами расстояния по горизонтали между кабелем и трубопроводом, а также с нефте- и газопроводами принимаются по рис. 4-8. Если по местным условиям указанные расстояния не могут быть выдержаны, допускается уменьшение их до 250 мм, при этом кабели для защиты от механического повреждения должны быть проложены в трубах на всем участке сближения. Параллельная прокладка кабелей над и под трубопроводами в вертикальной плоскости не допускается.

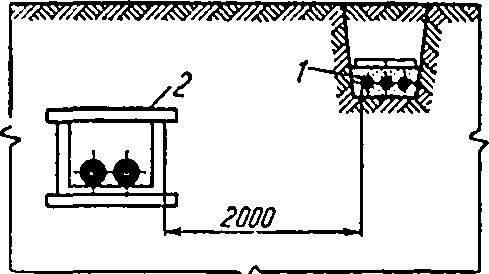

Рис. 4-7. Сближение при параллельной прокладке в земле кабельных линии с теплопроводом (расстояния даны в миллиметрах). 1 — кабель; 2 — теплопровод.
Рис. 4-8. Сближение при параллельной прокладке в земле кабельных линии с трубопроводами (расстояния даны в миллиметрах).
1 — кабель; 2 — трубопровод канализации или водопровода и др.; 3 — нефте- или газопровод.

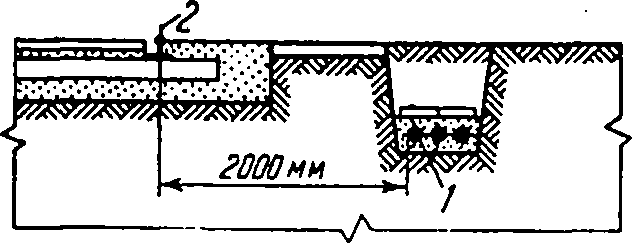

Рис. 4-9. Сближение кабельной линии с трамвайными путями при параллельной прокладке в земле.
- — кабель; 2 — рельс трамвайного пути.
Расстояние от кабельной линии при прокладке параллельно с трамвайными путями до вертикальной плоскости ближайшего рельса принимается по рис. 4-9, в стесненных условиях допускается уменьшение этого расстояния, при этом кабели на всем участке сближения должны прокладываться в изолирующих блоках или трубах.
При прокладке кабельных линий параллельно с автомобильными дорогами I класса (ширина проезжей части 15 м при наличии четырех полос движения), а также II класса (ширина проезжей части 7,5 м при двух полосах движения) кабели должны прокладываться с внешней стороны кювета на расстоянии, приведенном на рис. 4-10. Уменьшение этого расстояния допускается в каждом отдельном случае по согласованию с соответствующими управлениями дорог.
При прокладке кабельной линии параллельно с железными дорогами кабели должны прокладываться, как правило, вне зоны отчуждения дороги (рис. 4-11, а). Прокладка кабелей в пределах зоны отчуждения допускается только по согласованию с организациями
Рис. 4-10. Сближение кабельных линий с автомобильными дорогами при параллельной прокладке в земле.
1 — кабель; 2 —обочина; 3 — кювет; 4 — проезжая часть полотна дороги.
Рис. 4-11. Сближение с железными дорогами при параллельной прокладке кабельных линий в земле (расстояния даны в миллиметрах). а — вне полосы отчуждения; б — в полосе отчуждения; 1 — кабель; 2 — рельс железной дороги; 3 —кювет.
Министерства путей сообщения, при этом расстояние А на рис. 4-11,б между кабелем и ближайшим рельсом железной дороги должно быть, как правило, не менее 3 м, а для электрифицированной дороги — не менее 10 м.
В стесненных условиях допускается уменьшение указанных расстояний, при этом кабели на всем участке сближения должны прокладываться в блоках или трубах.
При прокладке кабеля и сближении с электрифицированной железной дорогой должны применяться изолирующие блоки или трубы (асбестоцементные трубы, пропитанные гудроном или битумом).
При сближении кабельных линий с воздушными линиями электропередачи (BЛ) до 1 000 В расстояние А на рис. 4-12 до опор ВЛ должно быть равно 1 м, а при прокладке кабеля на участке сближения в трубе — 0,5 м.
Если кабельная линия прокладывается параллельно

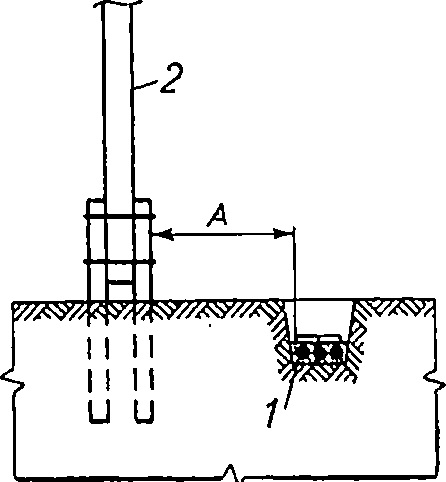

Рис. 4-12. Сближение кабельных линий с ВЛ до 1 кВ при параллельной прокладке в земле.
1 — кабельная линия; 2 — опора ВЛ.
с ВЛ 110 кВ и выше, расстояние от кабеля до вертикальной плоскости, проходящей через крайний провод линии, принимается по рис. 4-13, а, а до заземляющего устройства ВЛ — по рис. 4-13, б.
Пересечения кабельными линиями сооружений и различных коммуникаций. Пересечение кабельными линиями улиц, площадей, имеющих, как правило, усовершенствованное покрытие, выполняется в блоках или трубах на глубине не менее 1 м по кратчайшему расстоянию.
При пересечениях кабельными линиями въездов для автотранспорта во дворы и гаражи прокладка кабелей производится в трубах, а при пересечении тупиковых дорог промышленного назначения с малой интенсивностью движения, как правило, непосредственно в земле.
При пересечении кабельных линий между собой кабели высшего напряжения прокладываются под кабелями низшего напряжения, при этом они должны быть разделены слоем грунта с соблюдением расстояний, приведенных на рис. 4-14, а.
Рис. 4-13. Сближение с ВЛ 110 кВ и выше при параллельной прокладке кабельных линий в земле (расстояния даны в метрах).
а — расстояние от вертикальной проекции крайнего провода; б — расстояние от заземляющего устройства; 1 — кабельная линия; 2 — опора ВЛ; 3 — заземляющее устройство,
Рис. 4-14. Расстояния при взаимном пересечении кабельных линий в земле (расстояния даны в миллиметрах).
а — с разделением слоем земли; б — с разделением кирпичом или бетонными плитами; а — с заключением пересекаемых (верхних или нижних) кабелей в трубы; 1 — кабель высшего напряжения; 2 — кабель низшего напряжения или кабель связи; 3 — грунт-подсыпка; 4 — кирпич или бетонные плиты; 5 — защитная труба.
Если по местным условиям не представляется возможным выдержать указанные расстояния, то допускается уменьшение их (при условии разделения кабелей на всем участке пересечения плюс по 1 м в каждую сторону несгораемыми перегородками — плитами или отрезками труб) согласно рис. 4-14,б и в.
Рис. 4-15. Расстояния при пересечении кабельными линиями в земле теплопровода (расстояния даны в миллиметрах).
а — над теплопроводом; б — под теплопроводом; 1 — кабель; 2 — теплопровод; 3 — труба; 4 — теплоизоляция.
Прокладываемые в земле новые кабельные линии, как правило, пересекаются не только с действующими ранее проложенными линиями, но и с другими подземными сооружениями. В местах таких пересечений кабели должны быть защищены от механических повреждений и действия электрической дуги в случае ее возникновения.
При пересечении кабельными линиями теплопроводов расстояние между кабелями и перекрытием канала теплопровода в свету должно быть не менее 0,5 м; при этом теплопровод на участке пересечения плюс по 2 м в каждую сторону от крайних кабелей должен иметь такую теплоизоляцию, чтобы температура земли не повышалась более чем на 10° С по отношению к высшей летней температуре и на 15°C по отношению к низшей зимней (рис. 4-15, а).
Помимо основной тепловой изоляции, накладываемой на паропровод, производится сплошная засыпка канала минеральной ватой места пересечения плюс по 2 м в обе стороны от крайних кабелей.
Если указанные выше температуры не могут быть соблюдены, допускается:
заглубление кабелей до 0,5 м вместо 0,7 м; применение кабельной вставки большего сечения; прокладка кабелей под теплопроводом в трубах на расстоянии от него не менее чем на 0,5 м (рис. 4-15,б). При этом трубы должны быть уложены таким образом, чтобы замена кабеля могла быть выполнена без необходимости производства земляных работ для выемки и замены труб.
Рис. 4-16. Расстояния при пересечении кабельными линиями в земле трубопровода поверх него (расстояния даны в миллиметрах).
а — разделением слоем земли; б — с защитой кабелей трубами; 1 — кабели; 2 — трубопровод; 3 — защитная труба; 4 — кирпич или бетонная плита.
Пересечения кабельными линиями других трубопроводов, в том числе нефте- и газопроводов, в зависимости от местных условий могут выполняться с прокладкой кабелей под трубопроводом в соответствии с рис. 4-16, либо над трубопроводом по рис. 4-17. В обоих случаях при необходимости допускается уменьшение расстояния между кабелями и трубопроводом при условии прокладки кабелей на участке пересечения плюс по 2 м в каждую сторону в трубах, как это показано на рис. 4-16 и 4-17.
При пересечении кабельными линиями железных и автомобильных дорог кабели должны прокладываться в туннелях, блоках или трубах по всей ширине зоны отчуждения на глубине не менее 1 м от полотна дороги и не менее 0,5 м от дна водоотводных канав (рис. 4-18). При отсутствии зоны отчуждения указанный способ прокладки должен выполняться только на участке пересечения плюс по 2 м в обе стороны от полотна дороги.
Рис. 4-17. Расстояния при пересечении кабельными линиями в земле трубопровода под ним (расстояния даны в миллиметрах).
Обозначения см. на рис. 4-16.

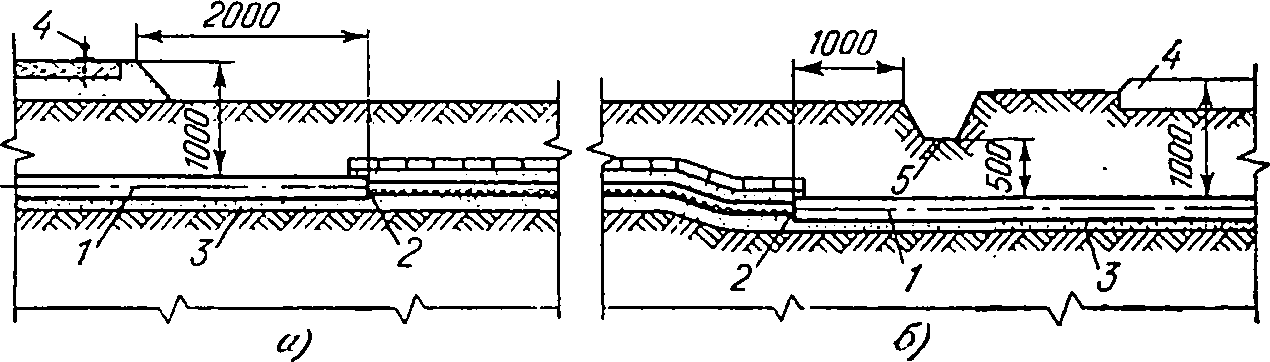

Рис. 4-18. Расстояния при пересечении железных и автомобильных дорог кабельными линиями, прокладываемыми в земле (расстояния даны в миллиметрах).
а — пересечение железной дороги; б — пересечение автомобильной дороги;
1 — труба; 2 — место уплотнения джутовыми плетеными шнурами; 3 — подсыпка из песка или мягкой земли; 4 — основание рельсов или полотна дороги; 5 — кювет.
При пересечении электрифицированных и подлежащих электрификации на постоянном токе железных дорог блоки и трубы, предполагаемые для прокладки кабеля, должны быть изолирующими. Место пересечения должно быть на расстоянии не менее 10 м от стрелок, крестовин и мест присоединения отсасывающих кабелей к рельсам.
Концы блоков и труб должны быть уплотнены джутовыми плетеными шнурами, обмазанными глиной на глубину не менее 300 мм, для предупреждения возможности проникновения в них воды.
Если трасса кабельных линий, проложенных в земле, пересекается вновь сооружаемой железной неэлектрифицированной дорогой или автомобильной дорогой, перекладка действующих кабельных линий не требуется. При этом в месте пересечения должны быть заложены на случай ремонта кабелей в необходимом количестве резервные блоки или трубы с плотно заделанными торцами.
В случае перехода кабельной линии в воздушную кабель должен выходить на поверхность не ближе, чем на 3,5 м от подошвы насыпи или от кромки полотна.

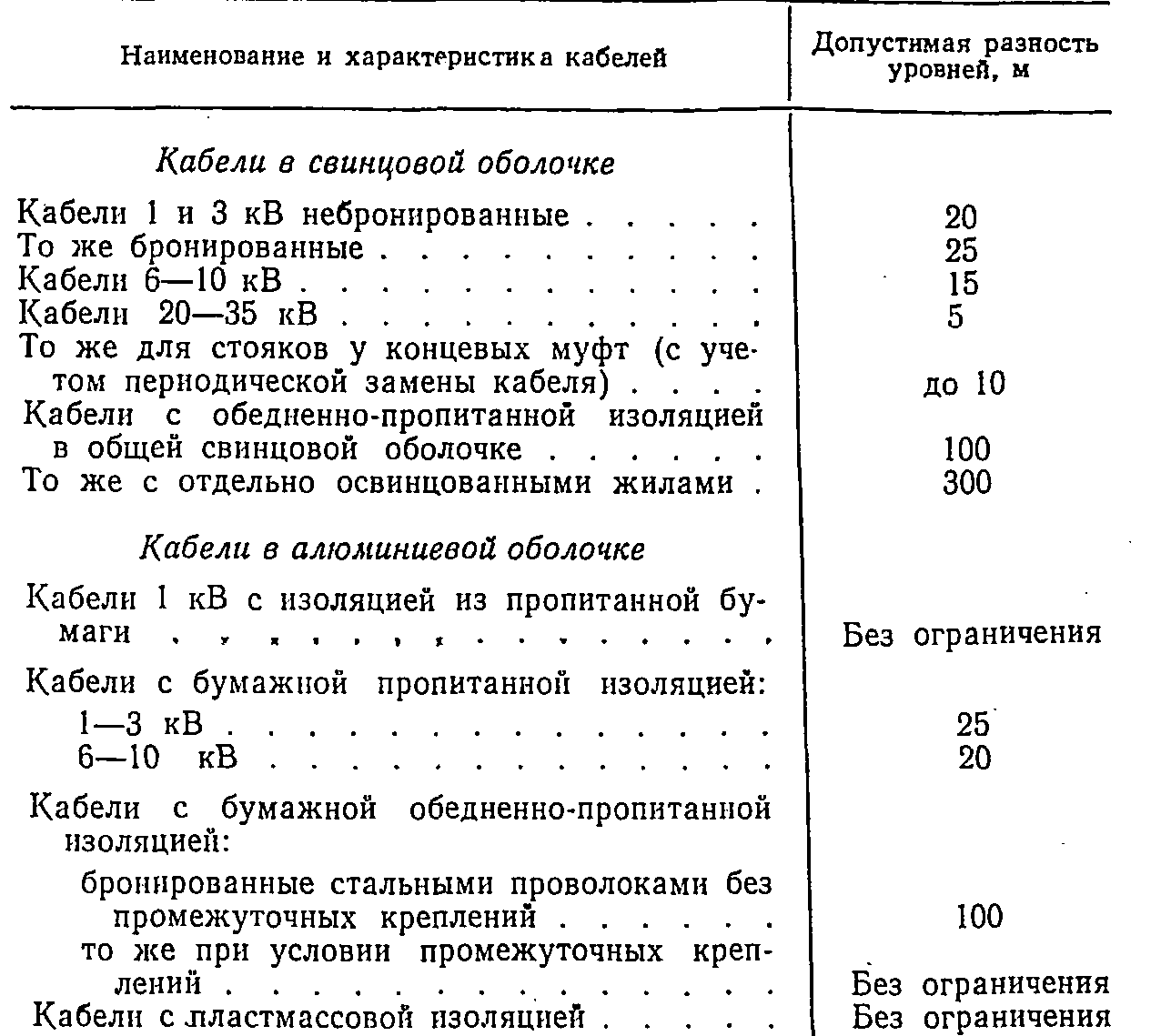

Таблица 4-2
Допустимая разность уровней в зависимости от конструкций кабелей
Таблица 4-3

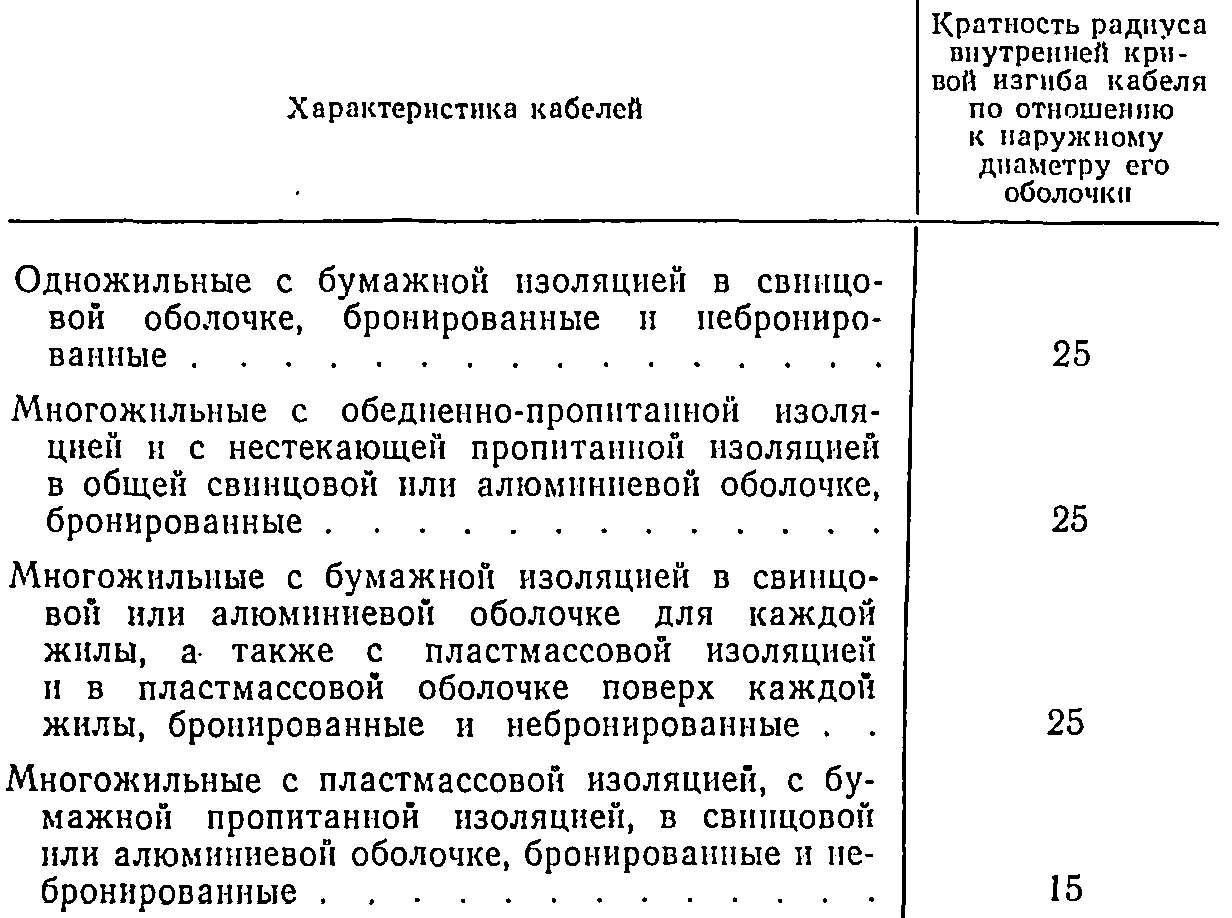

Допустимые радиусы изгиба в зависимости от наружного диаметра и марки кабелей
Допустимые разности уровней прокладки кабелей.
Кабели с нормальной пропитанной изоляцией без применения специальных устройств (например, стопорных муфт) могут прокладываться на участках с разностью уровней (разность между высшей и низшей точками расположения кабеля по трассе) не более приведенных в табл. 4-2.
Наименьшие радиусы изгиба кабелей для исключения возможности разрыва изоляции, образования в ней складок, а также повреждения металлических оболочек кабелей приведены в табл. 4-3.
Изгибание кабелей с пластмассовой изоляцией и оболочкой при температуре ниже +10 °C следует производить по возможности осторожно, так как пластмасса при этой температуре твердеет и может дать трещины.
Допустимые температуры для прокладки кабелей в свинцовой или алюминиевой оболочке, изготовляемых по ГОСТ 340-59 и ГОСТ 6515-55, а также кабелей с пластмассовой изоляцией и оболочкой, изготовляемых по ГОСТ 16442-70, приведены в табл. 4-4.

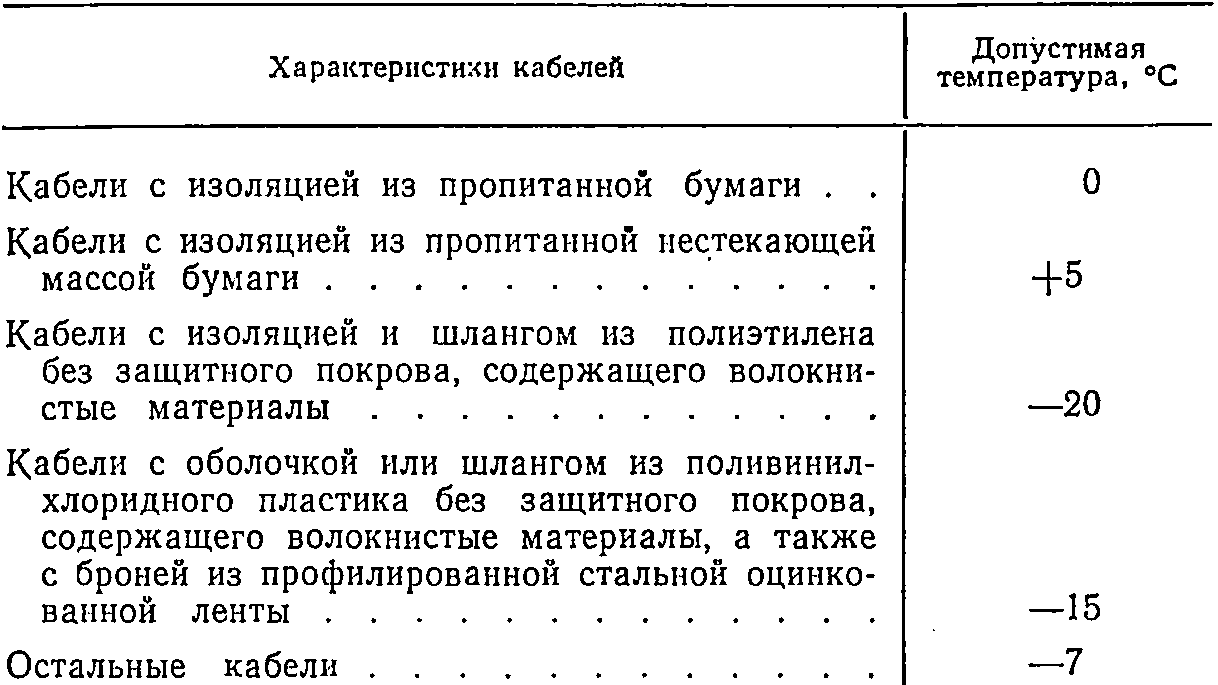

Таблица 4-4
Допустимые температуры прокладки кабелей в зависимости от конструкции и марки кабеля
