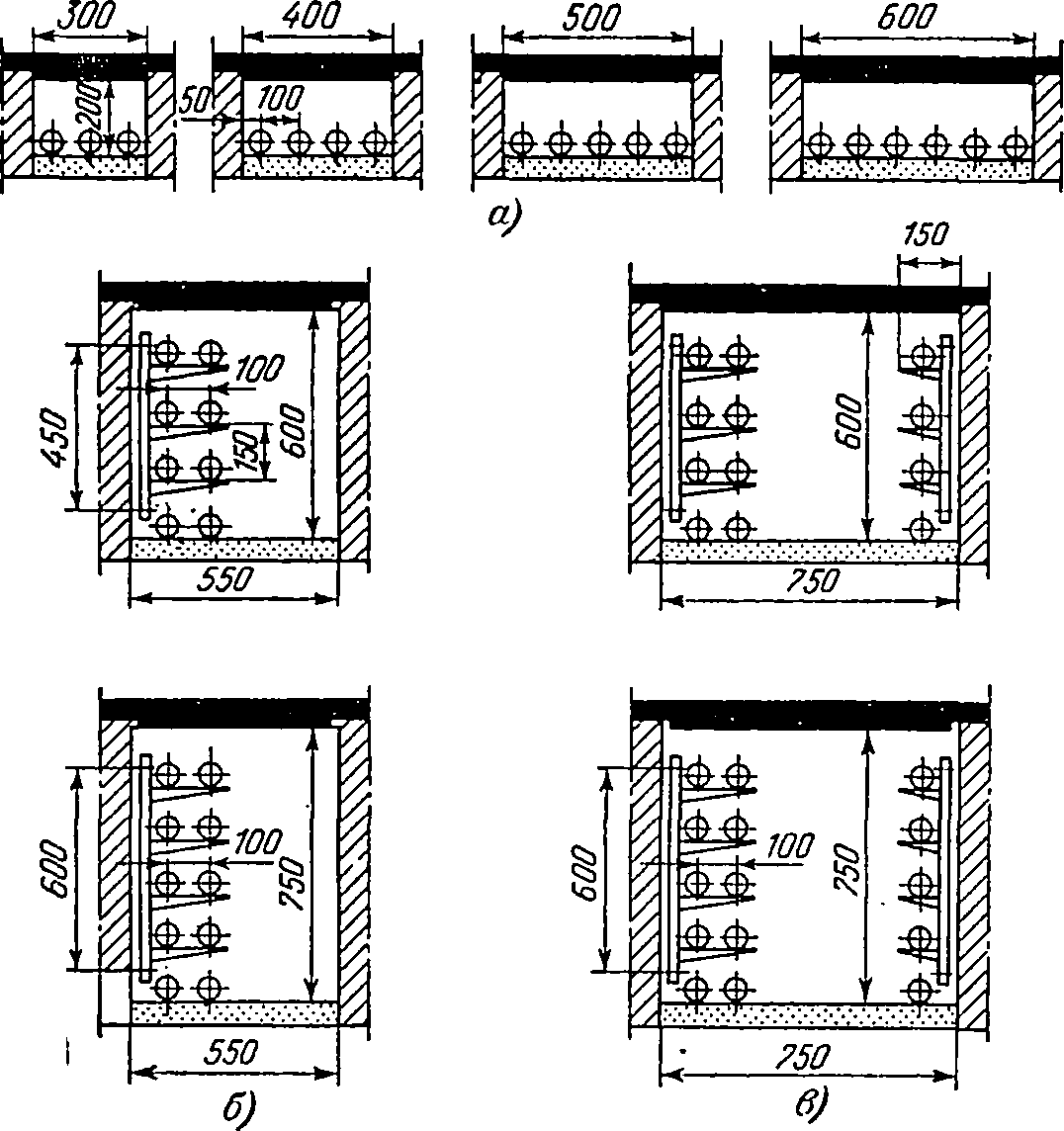

Рис. 5-10. Общий вид и конструктивные размеры кабельных каналов с учетом количества размещаемых в канале кабелей.
а — на 3, 4, 5 и 6 кабелей, размещаемых на дне канала; б — на 8 и 10 кабелей с односторонним расположением полок; в — на 12 и 15 кабелей с двусторонним расположением полок.

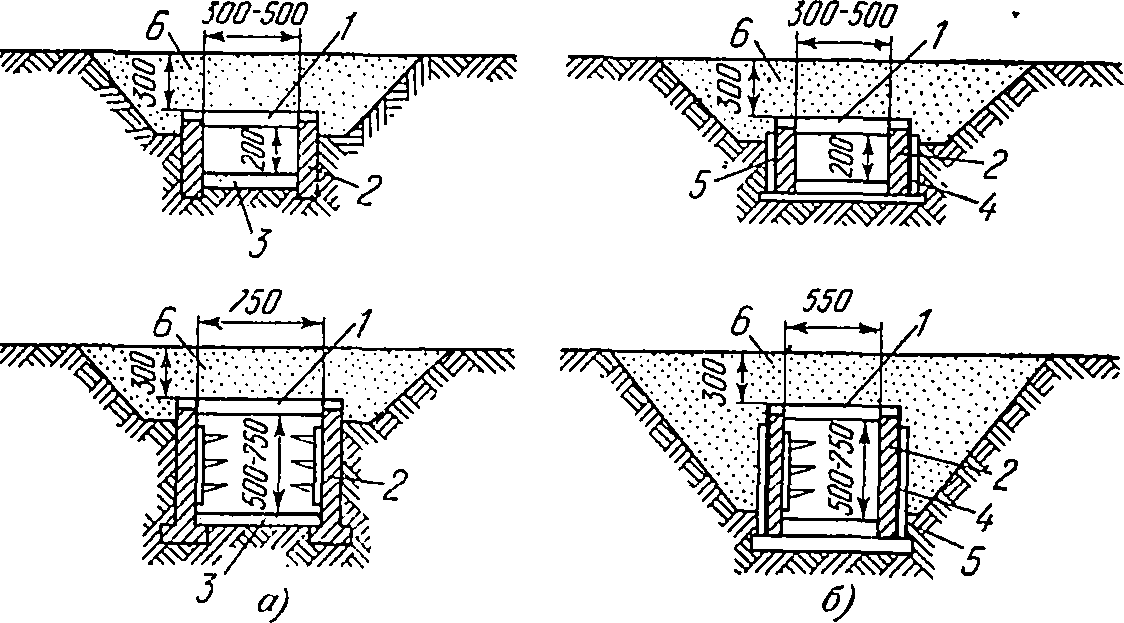

Рис. 5-11. Гидроизоляция и дренажные устройства кабельных каналов.
а — в фильтрующих сухих грунтах, расположенных выше уровня грунтовых вод; б — в нефильтрующих влажных грунтах или расположенные ниже уровня грунтовых вод; 1 — плита перекрытия; 2 — стенка канала; 3 —дренирующий слой гравия или щебня; 4 — гидроизоляция канала; 5 — защитная стенка; 6 — песок.
Область применения кабельных каналов приведена в § 1-4. Прокладка в каналах позволяет проложить новый пли заменить действующий кабель без производства земляных работ, обеспечивает возможность осмотров и ремонта линий в процессе эксплуатации, а также надежную защиту кабелей от механических повреждений.
Недостатком этого способа прокладки является необходимость снятия верхнего перекрытия при прокладке кабеля, необходимости производства ремонтных работ и осмотра. Ограниченные размеры канала затрудняют движение воздуха и отвод тепла, а скученность кабелей создает опасность их взаимного повреждения в случае возникновения дуги.
При сооружении кабельных каналов (рис. 5-10) рекомендуется применение сборного железобетона, унификация сборных элементов и индустриализация методов строительства.
Каналы, расположенные в нефильтрующих влажных грунтах или ниже уровня грунтовых вод, должны иметь гидроизоляцию дна и стенок. Способы устройства гидроизоляции в разных грунтовых условиях показаны на рис. 5-11. Дно канала выполняется с уклоном не менее 0,1% в сторону водосборника пли ливневой канализации. Должны быть предусмотрены мероприятия для предотвращения попадания в каналы технологических вод и масла из камер распределительного устройства при аварии маслонаполненного аппарата, а также обеспечен отвод почвенных и ливневых вод.
Для предохранения стенок канала от разрушения в районах с глубиной грунта промерзания 200 мм и более необходимо вдоль стенок по всей их высоте устраивать естественные углы откоса с амортизирующей засыпкой их из гравия, щебня или шлака. Каналы, расположенные в сухих фильтрующих грунтах выше уровня грунтовых вод, могут иметь земляное дно с дренирующей подсыпкой толщиной 100—150 мм.
Перекрытие каналов вне зданий может быть скрыто в грунте на глубину от 300 мм и более во всех случаях, где это вызывается соображениями охраны.
На участках, где могут быть пролиты расплавленный металл, жидкости с высокой температурой или вещества, разрушающе действующие на металлические оболочки кабельных линий, устройство каналов не допускается.
В местах пересечения каналов с железнодорожными подъездными путями или проездами для транспорта перекрытия стенки канала должны быть рассчитаны на ожидаемую нагрузку, а в электромашинных и тому подобных помещениях — на перемещение по нему соответствующего оборудования.
Пол канала не должен иметь резких уступов и порогов. Допускается перекрытие кабельных каналов в распределительных устройствах и в помещениях съемными несгораемыми плитами, а каналов, в которых прокладываются только контрольные кабели, также деревянными щитами.
В электромашинных помещениях каналы могут перекрываться рифленым железом, а в помещениях щитов управления с паркетными полами — деревянными щитами с паркетом.
Засыпка кабелей, проложенных в каналах, песком запрещается. Каналы в местах входа в здания должны быть отделены от последних несгораемыми перегородками.
