Для лужения, соединения и оконцевания жил кабелей, пайки оболочек и устройства заземления муфт применяют припои и флюсы.
Припоями называют сплавы, используемые для прочного механического соединения металлических деталей с обеспечением хорошей электрической проводимости места соединения. В зависимости от температуры плавления припои разделяются на мягкие (до 400 °C) и твердые (500°C и выше).
Флюсами называют химические вещества, назначение которых — способствовать равномерному и прочному соединению припоя с основным металлом, а именно: растворять и поглощать окислы основного металла до пайки и в процессе пайки; предохранять поверхность металла в месте пайки от окисления до пайки и в процессе пайки.
Лужением называется покрытие металла топким слоем оловянистого припоя для предохранения от окисления (например, при пайке алюминия).
Припои, рекомендуемые для лужения и пайки алюминиевых жил кабелей (табл. 3-47), используются в следующих целях:
припой А (ВТУ Цветметобработки 1989-56) с хорошими технологическими свойствами и достаточной коррозионной устойчивостью — для лужения оболочек и жил из алюминия и пайки путем сплавления припоя многопроволочных жил сечением 16—150 мм2 после их предварительного лужения;
безоловянистый ЦА-15 и ЦО-12 с малым содержанием олова — для пайки однопроволочных и многопроволочных жил из алюминия путем непосредственного полива расплавленного припоя без лужения жил, но с обязательным снятием механическим способом оксидной пленки под слоем припоя.

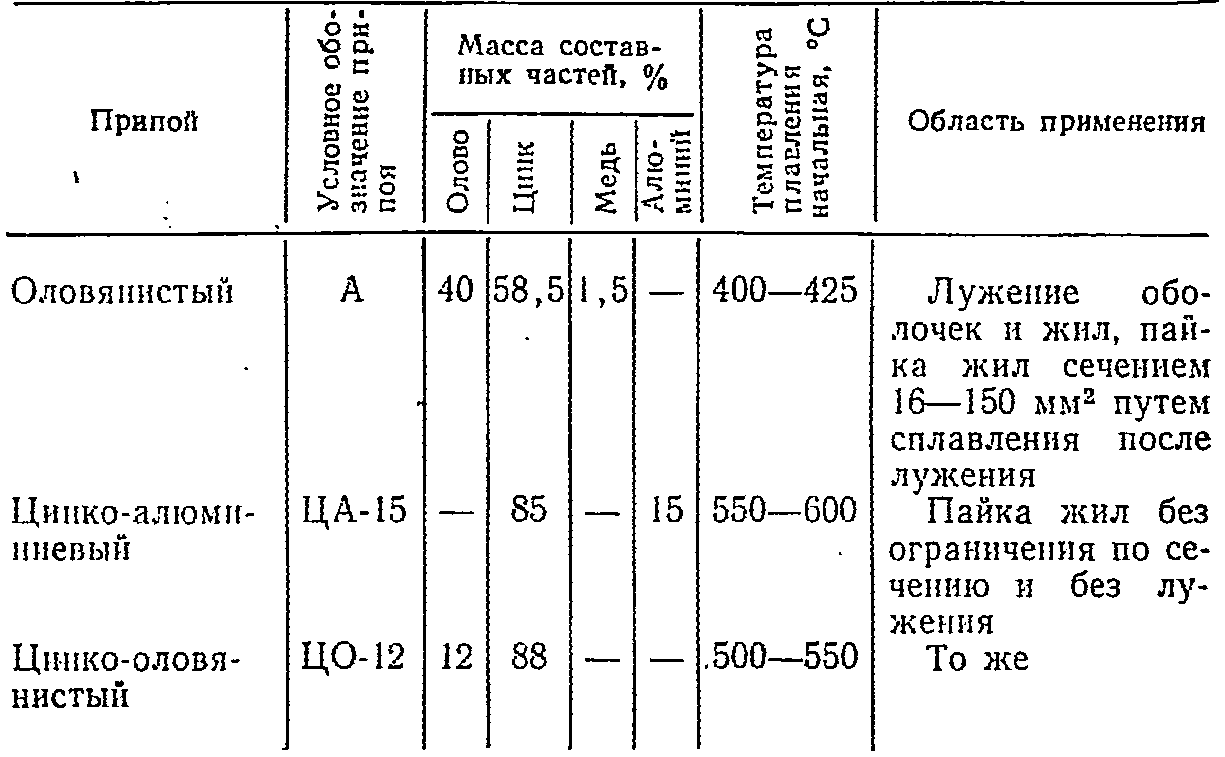

Таблица 3-47
Припои для лужения алюминиевых оболочек и жил и пайки жил
Припой ЦО-12 применяется также для пайки меди с алюминием.
Для пайки медных жил, медных проводников заземления к стальной броне с предварительным лужением и к свинцу, свинцовых оболочек к свинцовой трубе муфт применяется сурьмянистый припой марки ПОССу-35-2 (ГОСТ 1499-70). После лужения припоем А алюминиевых оболочек припой ПОССу-35-2 может быть применен для пайки алюминиевых. оболочек к свинцовой трубе муфт.
Температура плавления припоя ПОССу 35-2: начальная 185 °С и конечная 243 °С; масса основных компонентов составляет: для олова 34—36%; для сурьмы 1,5—2%; для свинца — остальное.
Во всех случаях лужения и пайки медных жил и стальной брони припоем ПОССу-35-2 обязательно применяются флюсы. В качестве флюсов используются паяльная мазь, канифоль сосновая марки А (ГОСТ 797-64) в мелкоистолченном виде; а также технический стеарин (ГОСТ 6484-64).
В состав паяльной мази входят: канифоль 10 частей, животный жир (технические отходы производства)
3 части; хлористый цинк 1 часть, хлористый аммоний 2 части, дистиллированная вода или спирт (этиловый ректификат) 1 часть.
Армировочная замазка, уплотняющие прокладки, клей и другие материалы. Соединение изоляторов с металлической арматурой концевых муфт производится с помощью армировочных замазок или путем прижатия болтами с помощью полуколец, накладываемых на скосы изоляторов, через уплотняющие прокладки. Армировочные замазки должны отвечать требованиям высокой механической прочности соединения; быть долговечными, а следовательно, иметь температурный коэффициент расширения, близкий к коэффициентам расширения армируемых деталей; иметь малое время схватывания изоляторов с металлической арматурой.
Армирование изоляторов концевых муфт замазкой (мачтовых 1 кВ, наружной установки 6 и 10 кВ, наружной и внутренней установки 35 кВ) производится на заводе —изготовителе муфт по специальной инструкции.
Для армирования фарфоровых изоляторов кабельных муфт при срочных ремонтах и на монтажах применяют замазку следующего состава: три части (по массе) желтого или красно-желтого неокисленного или неувлажненного (без комков) свинцового глета, одна часть химически чистого глицерина с плотностью 1,2 (27° по Боме). Замазку замешивают в фарфоровой чашке до сметанообразного состояния в количестве, которое может быть израсходовано не более чем в течение 10 мин (время армирования одного фланца). Замазка схватывается в течение 30—50 мин и полностью затвердевает в течение 24 ч.
Перед армировкой соприкасающиеся поверхности металла и фарфора покрывают асфальто-битумным лаком, пленка которого является амортизатором при объемных изменениях соединяемых деталей. После высыхания лака производится армировка. Соприкасающиеся с внешней окружающей средой поверхности швов замазки после ее полного затвердевания покрывают слоем глифталевого лака ГФ-95 средней густоты, после чего шов просушивается в шкафу при температуре 120— 130 °С в продолжении 3—4 ч. Такую операцию повторяют 2 раза. Затем накладывают третий слой того же лака, который сушится в течение 24 ч при комнатной температуре.
При изготовлении уплотняющих прокладок для концевых муфт применяют упругие, маслостойкие, морозостойкие и влагостойкие листовые каучук и резину, а также пропитанную лаком пробку. При изготовлении пробковых прокладок их обрабатывают следующим образом:
прокладки полностью погружают в глифталевый лак ГФ-95 и выдерживают в нем в течение 60 мин при комнатной температуре;
прокладки удаляют из лака и выдерживают в течение 16—20 ч в подвешенном состоянии на воздухе в чистом сухом помещении и таким образом, чтобы соприкосновение их между собой было исключено.
При сборке чугунных соединительных и ответвительных муфт обычно применяют резину или пеньковый канатик диаметром 9,6 мм (по ГОСТ 483-55), проваренный в битуме.
Резину починочную невулканизированную каландрированную изготовляют в виде полотна толщиной 0,4— 0,8 мм и доставляют в рулонах массой 20—30 кг, намотанной на деревянные стержни с прокладкой из целлофана, хлопчатобумажной ткани или кабельной бумаги.
Клей марки ПЭД-Б применяется для обеспечения адгезии эпоксидного компаунда к поливинилхлориду. Для приготовления клея применяются:
Перхлорвиниловая смола........................................... 15частей
Эпоксидная смола марки ЭД-5 или
эпоксидный компаунд Э-2200 . . . 13 частей
Метиленхлорид............................................................ 90частей
Циклогексанон................................................... 10частей
В сосуд загружаются растворители: метиленхлорид и циклогексанон, а также перхлорвиниловая смола. Перемешивание ведется при комнатной температуре до полного растворения частичек смолы и получения однородного состава. После- этого загружается эпоксидная смола и. снова ведется перемешивание при комнатной температуре до получения однородного состава. Готовый клей сливается и может храниться длительное время в стеклянной или оцинкованной посуде.
Перед употреблением к клею добавляется отвердитель — полиэтиленполиамин или диэтилентриамин (отвердитель для компаунда марки Э-2200) и тщательно перемешивается. На 100 частей клея (готовой композиции) добавляется 1,5—2 части отвердителя.
Клей наносится на поверхность поливинилхлорида кисточкой и до заливки эпоксидного компаунда он должен высохнуть. Клей резиновый № 88Н (ТУ 1542 МХП) применяется для монтажа заделок типа КВР.
Для заземления муфт и заделок должен применяться провод гибкий медный луженый жила III или IV типа (ГОСТ 1956-64). Жила III типа повышенной гибкости для малых радиусов изгиба скручивается из проволок диаметром 0,08—0,68 мм, жила IV типа — особо гибкая из проволок 0,05—0,37 мм.
При применении герметичного кожуха на концы заземляющего провода должны быть наварены или напрессованы кабельные медные наконечники.
Для муфт типов СЭп и СЭм должен применяться провод заземления с пластмассовой изоляцией, или голый провод, защищенный поливинилхлоридной трубкой, или голый провод, па который во время монтажа накладывается подмотка из хлопчатобумажных лент, промазанных эпоксидным компаундом.
Битум № 4 (ГОСТ 6617-56) и каолин в порошке (ГОСТ 6138-61) как наполнитель (белая землистая масса — продукт разрушения кристаллических пород) применяются при приготовлении битумной эмали.
Смешивание битума и каолина в соотношении 4 : 1 по массе производится при температуре 180°С. Полученной битумной эмалью покрывается поверхность стальных кожухов для защиты их от коррозии при установке их в земле. Порошок каолина, битум № 4 'и мешковина поставляются комплектно со стальным защитным кожухом.
Номенклатура и количество материалов, необходимых для монтажа различных типов муфт и заделок на кабелях 1—35 кВ, приведены в табл. 3-48—3-65. В таблицах не указываются:
марка заливочной массы (если специально не оговаривается), она определяется по табл. 3-44 в зависимости от климатического района установки и температуры окружающей среды;
материалы для соединения жил; они определяются способом соединения, поэтому количество сурьмянистого припоя приведено без учета расхода его на пайку соединения жил (если это специально не оговаривается в таблице).
В таблицах приводятся:
отвердители И-У-40 и сложные амины, применяемые при температуре окружающей среды выше 25 °С;
гильзы соединительные и ответвительные для пайки и опрессовки, применяемые только для медных жил; соединение алюминиевых жил производится в соответствии с § 7-3;
припой марки А для пайки и лужения кабелей с алюминиевыми жилами и оболочкой;
ветошь обтирочная, сорт 635;
нитки суровые или хлопчатобумажные № 10;
парафин для проверки изоляции на влажность.
Практика монтажа и ремонта кабельных линий показала, что качество монтажа муфт значительно повышается, если изделия небольших размеров и материалы доставляются на место монтажа комплектно и в- расфасованном виде в надежней таре, предохраняющей эти материалы от загрязнения при транспортировке, например в деревянных чемоданах. Помимо повышения качества монтажа муфт это позволяет обеспечить экономное расходование материалов и повысить производительность труда монтажных работ.
При комплектной поставке материалов непосредственно с заводов вместе с материалами должны поставляться и такие изделия, как эпоксидные распорки, инвентарные формы для отливки корпусов муфт из эпоксидного компаунда, скрепляющие скобки и пр. Материалы, требующиеся для монтажа, но не указанные в табл. 3-48 — 3-65, например древесный уголь, бензин, спички и др., комплектации не подлежат и доставляются на место монтажа россыпью.

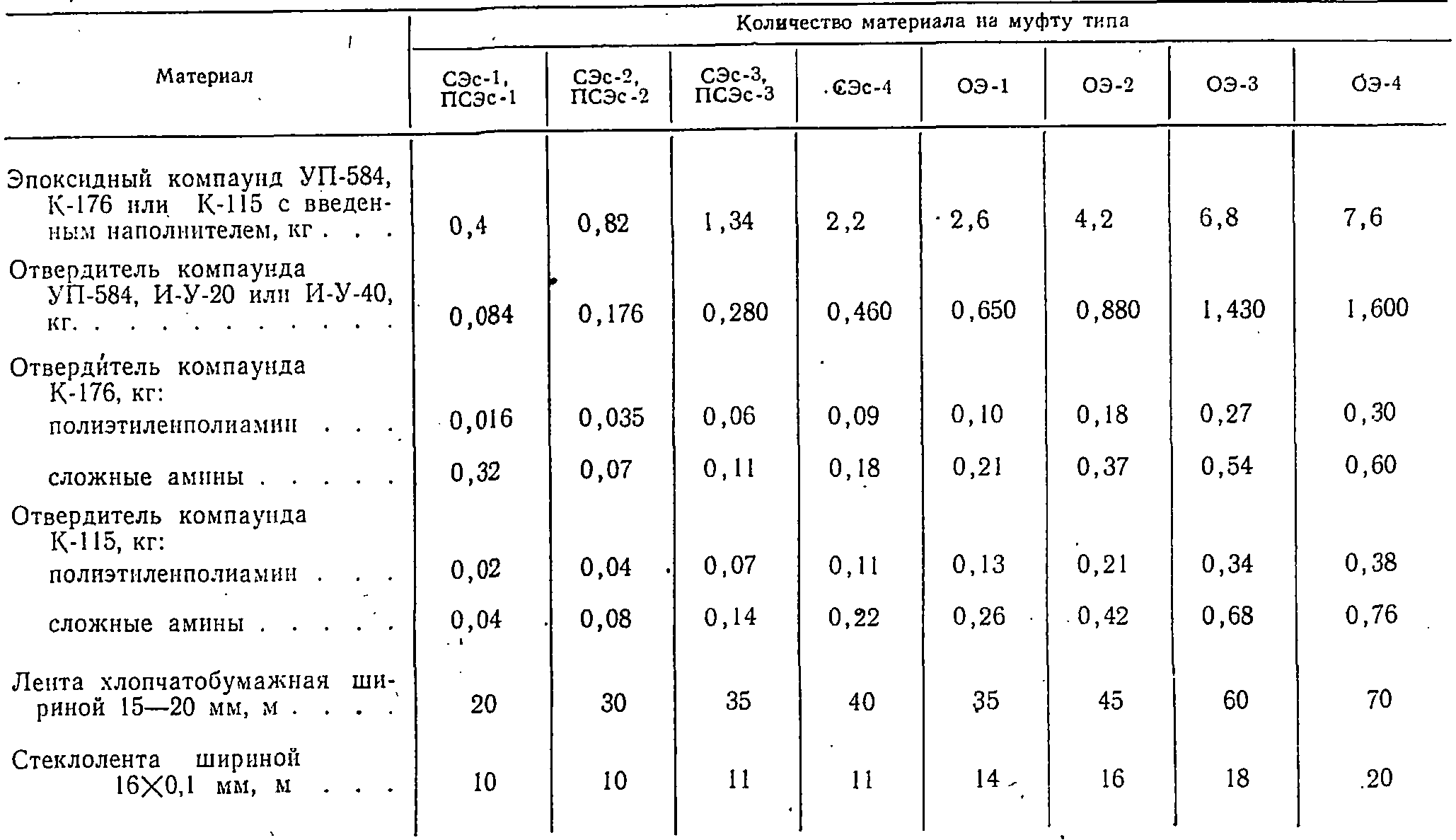

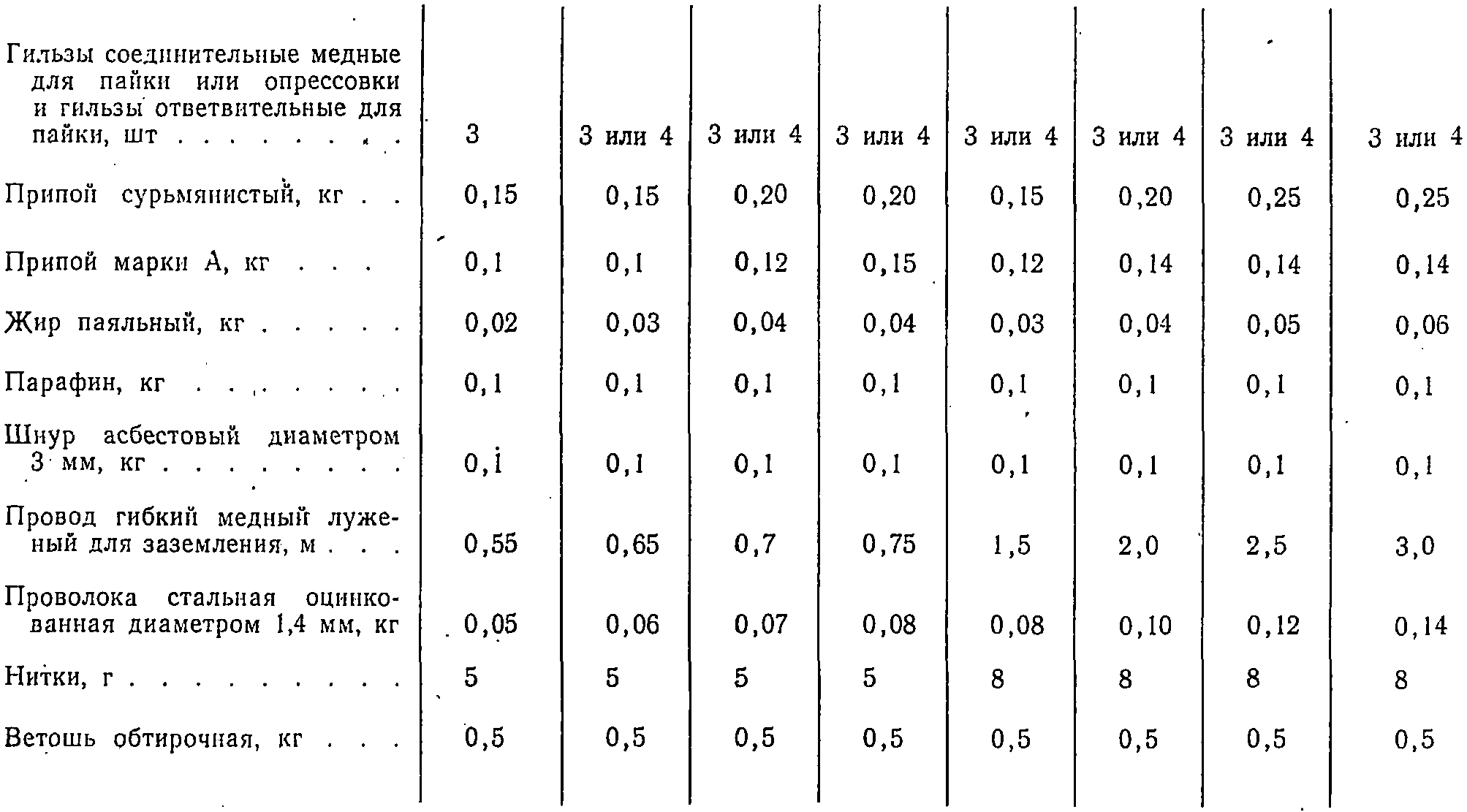

Таблица 3-48
Материалы для монтажа эпоксидной соединительной или ответвительной муфты в съемной форме
f
Примечания: 1. Для муфт типа ПСЭс добавляется клей марки ПЭД-Б и отвердитель к нему по 0,07 кг на муфту и исключается стеклолента.
2. Для муфт типа ОЭ при монтаже их на кабелях с пластмассовой изоляцией исключается стеклолента и добавляется клей ПЭД-Б из расчета на муфты: ОЭ-1,0,1 кг; ОЭ-2 0,15 кг; ОЭ-3 0,2 кг; ОЭ-4 0,2 кг.
Таблица 3-49
Материалы для монтажа соединительной чугунной муфты
Материал | Количество материала на муфту типа | |||||||
СЧ-40 | СЧ-50 | СЧ-60 | СЧ-70 | СЧм-40 | СЧм-50 | СЧм-60 | СЧм-70 | |
Масса заливочная, кг ... | 4 | 5 | 7 | 9 | 2 | 2,5 | 3,5 | 4,5 |
Комплект роликов и рулонов № 14, шт............................................ |
| — | — | 1 | 1 | 1 | 1 | |
Припой сурьмянистый, кг . . | 0,12 | 0,18 | 0,24 | 0,35 | 0,17 | 0,18 | 0,24 | 0,35 |
Припой марки А, кг ... . | 0,07 | 0,1 | 0,1 | 0,1 | 0,07 | 0,1 | 0,1 | 0,1 |
Гильза соединительная, шт . . | 3 или 4 | 3 или 4 | 3 или 4 | 3 или 4 | 3 или 4 | 3 или 4 | 3 или 4 | 3 или 4 |
Парафин, кг.................................... | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 |
Жир паяльный, кг.......................... | 0,03 | 0,03 | 0,04 | 0,05 | 0,03 | 0,03 | 0,04 | 0,05 |
Провод гибкий медный луженый для заземления, м . . | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Проволока стальная оцинкованная диаметром 1,4 мм, кг | 0,08 | 0,08 | 0,08 | 0,08 | 0,08 | 0,08 | 0,08 | 0,08 |
Лента смоляная для уплотнения горловины, кг | 0,5 | 0,6 | 0,7 | 0,8 | 0,6 | 0,6 | 0,7 | 0,8 |
Лента хлопчатобумажная шириной 15 мм для закрепления распорок, г............................. | 6 | 9 | 9 | 12 | — | — | — | — |
Канатик пеньковый диаметром 9 6 мм кг | 0,07 | 0,08 | 0,1 | 0,11 | 0,07 | 0,08 | 0,1 | 0,11 |
Ветошь обтирочная, кг . . . | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 |
Примечания: 1. Комплект роликов и рулонов № 14 может быть использован для монтажа трех муфт СЧм четырехжильных кабелей или четырех муфт СЧм трехжильных кабелей.
2 Для монтажа муфт СЧм на кабелях с пластмассовой изоляцией добавляется стеклолента шириной 16X0,1 мм из расчета на муфты: СЧм-40 28 м; СЧм-50 36 м; СЧм-60 44 м; СЧм-70 50 м.
Таблица 3-50
Материалы для монтажа ответвительной чугунной муфты
Материал | Количество материала на муфту типа | |||||||
От-40 или Оу-40 | От-50 или Оу-50 | От-G0 или Оу-60 | От-70 или Оу-70 | Οκ-70 | Ок-50 | Ок-60 | Ок-70 | |
Масса заливочная, кг | 6 | 7,5 | 10,5 | 13,5 | 8 | 10 | 14 | 18 |
Комплект роликов и рулонов № 14, шт........................................ . | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Припой сурьмянистый, кг . . | 0,18 | 0,27 | 0,36 | 0,52 | 0,24 | 0,36 | 0,48 | 0,7 |
Припой марки А, кг ... . | 0.1 | 0,15 | 0,15 | 0,15 | 0,2 | 0,2 | 0,25 | 0,25 |
Гильзы ответвительные, шт . | 3 или 4 | 3 или 4 | 3 или 4 | 3 или 4 | 3 или 4 | 3 или 4 | 3 или 4 | 3 или 4 |
Парафин, кг.................................... | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 |
Жир паяльный, кг.......................... | 0,045 | 0,045 | .0,06 | 0,06 | 0,075 | 0,08 | 0,09 | 0,1 |
Проход гибкий медный луженый для заземления, м . . | 1,5 | 1,5 | 1,5 | 1,5 | 2 | 2 | 2 | 2 |
Проволока стальная оцинкованная диаметром 1,4 мм, кг | 0,12 | 0,12 | 0,12 | 0,16 | 0,16 | 0,16 | 0,16 | 0,16 |
Лента смоляная для уплотнения горловин, кг........................... | 0,75 | 0,9 . | 1,1 | 1,2 | 1 | 1,2 | ||
Канатик пеньковый диаметром | 0,1 | 0,12 | 0,15 | 0,17 | 0,14 | 0,16 | 0,2 | 0,25 |
Ветошь обтирочная, кг . . . | 0,5 | 0,5 | 0,5 | 0,5 | 0,7 | 0,7 | 0,7 | 0,7 |
Примечание. Комплект роликов и рулонов № 14 может быть использован для монтажа трех муфт типа От или Оу и двух муфт типа Ок.
Таблица 3-51
Материалы для монтажа соединительной свинцовой муфты
Материал | Количество материала на одну муфту в зависимости от типа | |||||
СС-60 | СС-70 | СС-80 | СС-90 | СС-100 | СС-110 | |
Комплект роликов и рулонов № 1, шт. | 1 | 1 | — | — | — | — |
Комплект роликов и рулонов № 2, шт. | — | — | 1 | 1 | — | — |
Комплект роликов и рулонов № 3, шт. | — | — | — | — | 1 | 1 |
Масса заливочная, кг................................ | 3,5 | 4 | 4,6 | 5,3 | 6,1 | 7 |
Масса прошпарочная марки МП-1, кг | 3 | 3 | 4 | 4 | 5 | 5 |
Мягчитель резины для заливки герметичных кожухов, кг...................... | 7 | 7 | 12 | 12 | 16 | 16 |
Гильза соединительная, шт. .... | 3 | 3 | 3 | 3 | 3 | 3 |
Припой сурьмянистый, кг........................ | 0,24 | 0,3 | 0,33 | 0,35 | 0,44 | 0,5 |
Припой марки А, кг.................................. | 0,08 | 0,1 | 0,11 | 0,12 | 0,15 | 0,18 |
Стеарин технический, кг........................... | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 |
Жир паяльный, кг...................................... | 0,03 | 0,03 | 0,04 | 0,05 | 0,05 | 0,06 |
Парафин, кг................................. | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 |
0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | |
Провод для заземления гибкий медный луженый, кг....................................... | 0,09 | 0,09 | 0,13 | 0,23 | 0,25 | 0,25 |
Проволока стальная оцинкованная диаметром 1,4 мм, кг........................ | 0,08 | 0,09 | 0,1 | 0,12 | 0,13 | 0,15 |
Лента липкая поливинилхлоридная для защиты алюминиевых оболочек и муфты, кг........................... .... . . . | 0,3 | 0,3 | 0,4 | 0,4 | 0,5 | 0,5 |
Лента смоляная для уплотнения горловины кожуха, кг.......................................... | 0,7 | 0,7 | 0,8 | 0,8 | 0,9 | 0,9 |

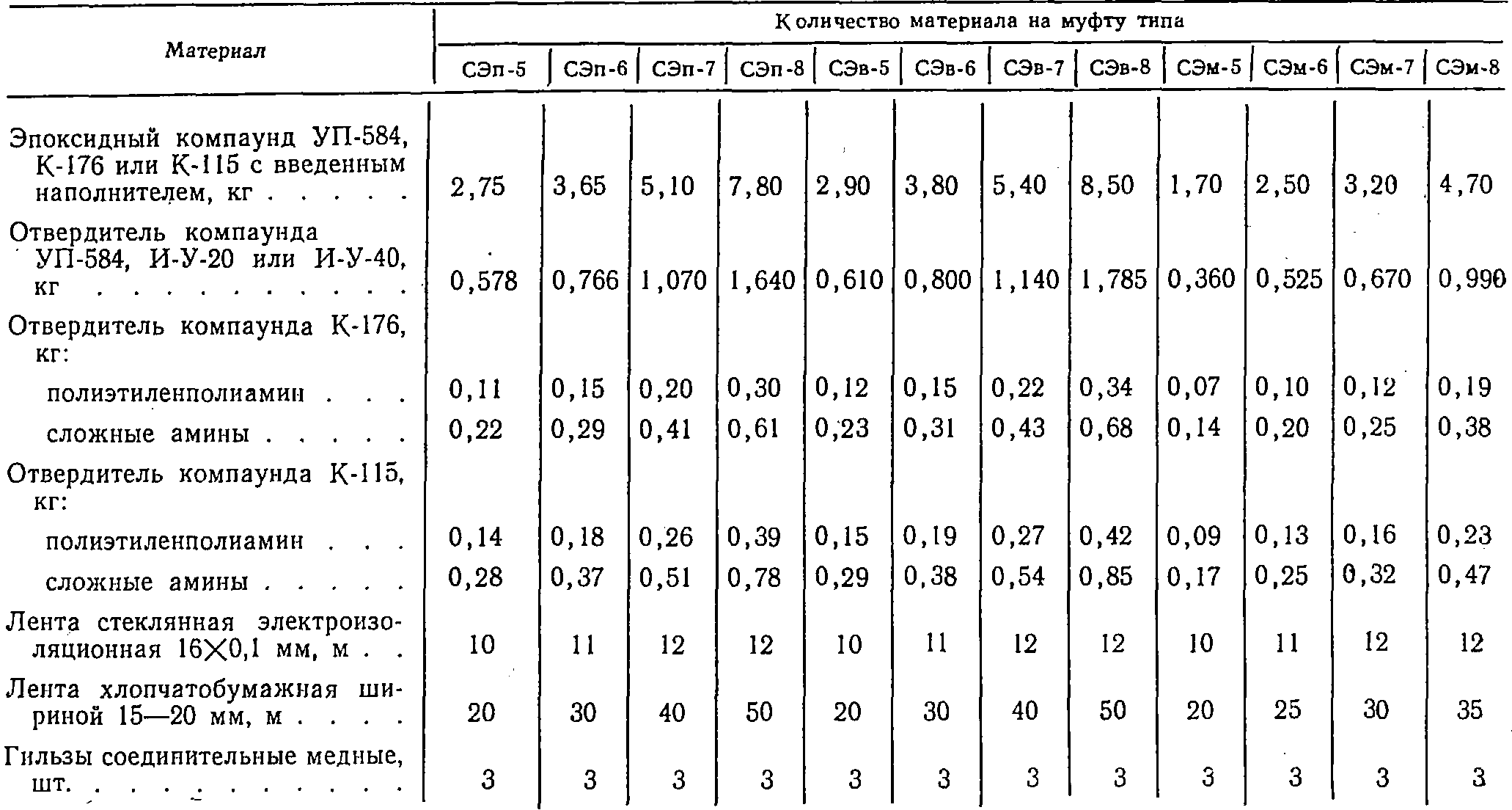

Таблица 3-52
Материалы для монтажа соединительной муфты в эпоксидном корпусе заводского изготовления
Материал | Количество материала на муфту типа | |||||||||||
СЭп-5 | СЭп-6 | СЭп-7 | СЭп-8 | СЭв-5 | СЭв-6 | СЭв-7 । | СЭв-8 | СЭм-5 । | СЭм-6 | СЭм-7 | СЭм-8 | |
Припой сурьмянистый, кг, . . | 0,20 | 0,20 | 0,25 | 0,25 | 0,20 | 0,20 | 0,25 | 0,25 | 0,40 | 0,50 | 0,50 | 0,60 |
Припой марки А, кг . . . . | 0,1 | 0,12 | 0,15 | 0,18 | 0,1 | 0,12 | 0,15 | 0,18 | 0,2 | 0,25 | 0,25 | 0,3 |
Стеарин технический, кг . . . | — | — | — | — | — | — | — | — | 0,05 | 0,05 | 0,05 | 0,05 |
Жир паяльный, кг.......................... | 0,02 | 0,03 | 0,04 | 0,05 | 0,02 | 0,03 | 0,04 | 0,05 | 0,03 | 0,04 | 0,05 | 0,06 |
Парафин, кг.................................... | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | о,1 |
Шнур асбестовый диаметром | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | — | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 |
Провод гибкий медный для заземления, м..................................... | 0,8 | 0,9 | 1,0 | 1,1 | 0,7 | 0,8 | 0,9 | 1,0 | 0,8 | 0,9 | 1,0 | 1,1 |
Проволока стальная оцинкованная диаметром 1,4 мм, кг | 0,08 | о,1 | 0,12 | 0,15 | 0,08 | 0,1 | 0,12 | 0,15 | 0,08 | 0,1 | 0,12 | 0,15 |
Нитки, м......................................... | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
Ветошь обтирочная, кг . . . | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
Примечание. При монтаже соединительной муфты типа СЭп или СЭв на кабелях с пластмассовой изоляцией исключается применение стеклоленты для подмотки на оголенных частях жил. При этом добавляются для этих муфт и ПСЭс следующие материалы из расчета на муфты: ПСЭс-5, СЭп-5, СЭв-5, ПСЭс-6, СЭп-6 я СЭв-6 — по 0,07 кг клея марки ПЭД-Б и отвердитель к нему: ПСЭс-7, СЭп-7, СЭв-7, ПСЭс-8, СЭп-8 и СЭв-8 — по 0,1 кг клея марки ПЭД-Б и отвердитель к нему; 0,3 кг ленты липкой поливинилхлоридной (для кабелей 10 кВ с поливинилхлоридной изоляцией) и 0,3 кг ленты липкой полиэтиленовой (для кабелей 10 кЕ с полиэтиленовой изоляцией).
Материалы для монтажа одной стопорной или стопорнопереходной муфты 6 и 10 кВ
Материал | Количество материала на одну муфту типа | |||
Ст-6 | Ст-10 | СтП-6 | СтП-10 | |
Номер комплекта роликов и рулонов | 9 | 10 | 12 | 13 |
Масса заливочная, кг ... . | 8 | 12 | 7 | 11 |
Масса прошпарочная марки | 15 | 20 | 15 | 20 |
Мягчитель резины для кожухов, кг | 10 | 12 | 10 | 12 |
Гильза соединительная медная специальная по чертежу, шт. | 6 | 6 | 6 | 6 |
Припой сурьмянистый для пайки соединений медных жил, полумуфт, горловины, разветвительного фланца и патрубков, кг ........................ | 1.1 | 1,25 | 1,5 | 1,6 |
Припой марки А, кг . . . . | 0,5 | 0,7 | 0,5 | 0,7 |
Стеарин технический, кг . . . | 0,2 | 0,2 | 0,2 | 0,2 |
Жир паяльный, кг.......................... | 0,06 | 0,06 | 0,06 | 0,06 |
Парафин, кг.................................... | 0,1 | 0,1 | 0,1 | 0,1 |
Шнур- асбестовый диаметром | 0,05 | 0,05 | 0,05 | 0,05 |
Канатик медный луженый (или свинцовая проволока) диаметром 2 мм для выполнения экрана, кг................................ | _ | 0,07 | 0,08 | |
Провод медный гибкий для заземления, кг........................... | 1,6 | 2 | 1,6 | 2 |
Проволока стальная оцинкованная диаметром 1,4 мм, кг | 0,5 | 0,5 | 0,6 | 0,6 |
Лента смоляная, кг........................ | 0,7 | 0,8 | 1,2 | 1,3 |
Канифоль сосновая, кг . . . | 0,03 | 0,03 | 0,03 | 0,03 |
Мешковина, кг............................... | 4 | 4,4 | 4 | 4,5 |
Каолин в порошке, кг ... . | 3 | 3,5 | 3 | 3,5 |
Битум № 4, кг . . . . . . | 8 | 11 | 8 | 11 |
Ветошь обтирочная, кг . | 2,5 | 2,5 | 2,5 | 2,5 |

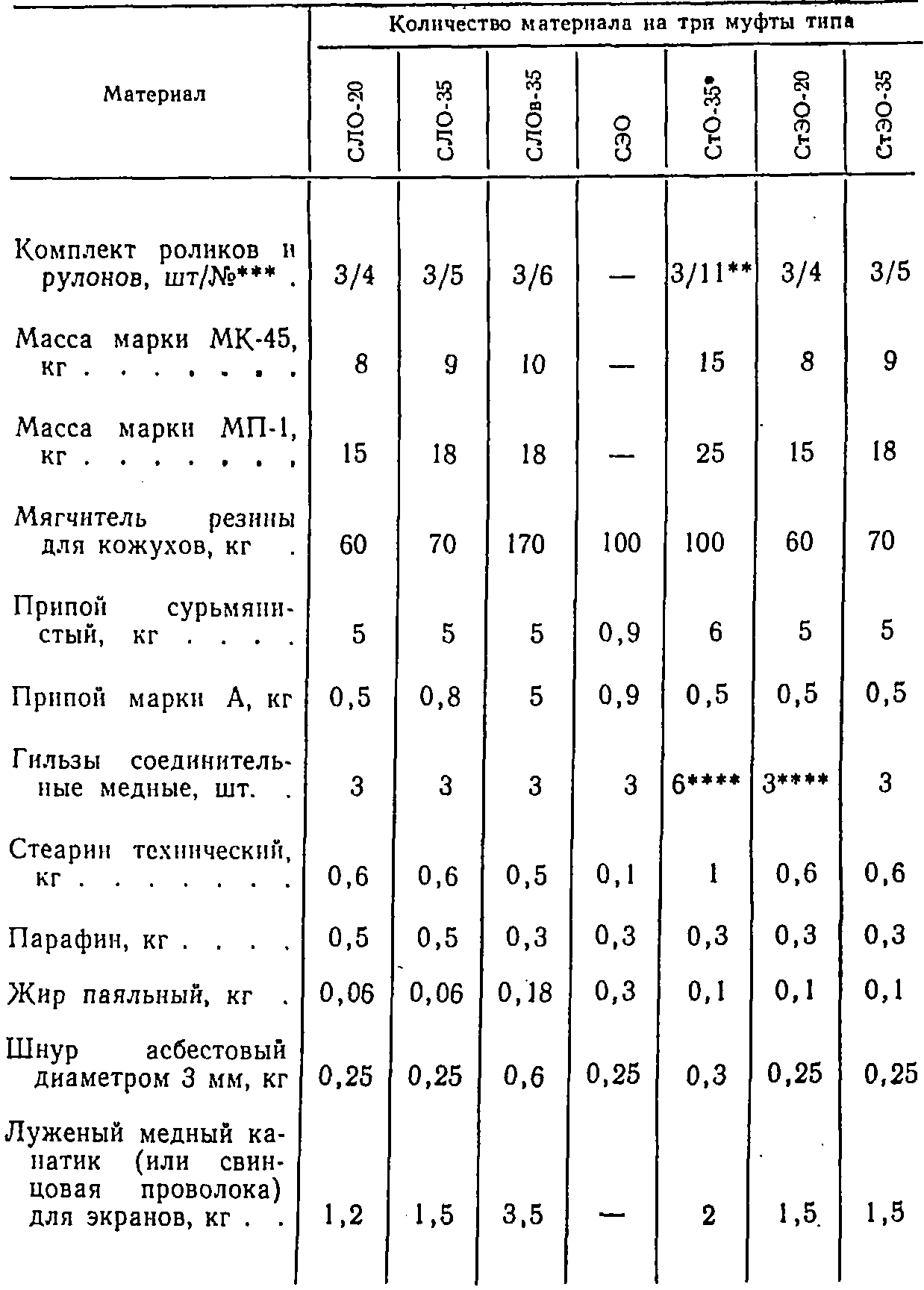

Таблица 3-54

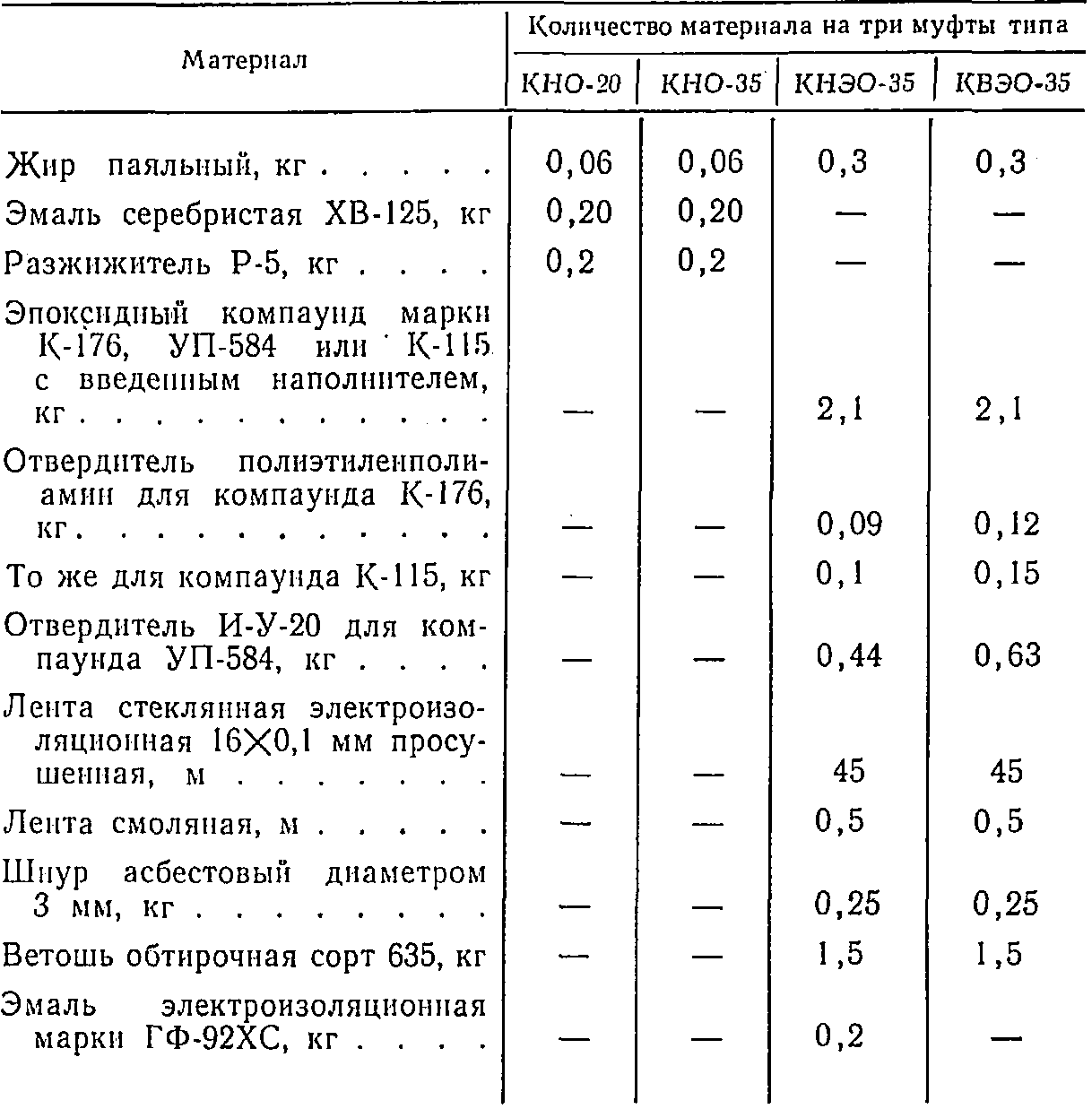

Материалы для монтажа трех однофазных муфт 20 и 35 кВ в защитном кожухе
*Для кабелей 20 кВ при соединении их в муфте СтО-35 расход материалов такой же.
** Комплект № 11 поставляется в двух банках.
*** В числителе приведено количество комплектов, в знаменателе — номер комплекта.
**** Гильзы специальные.

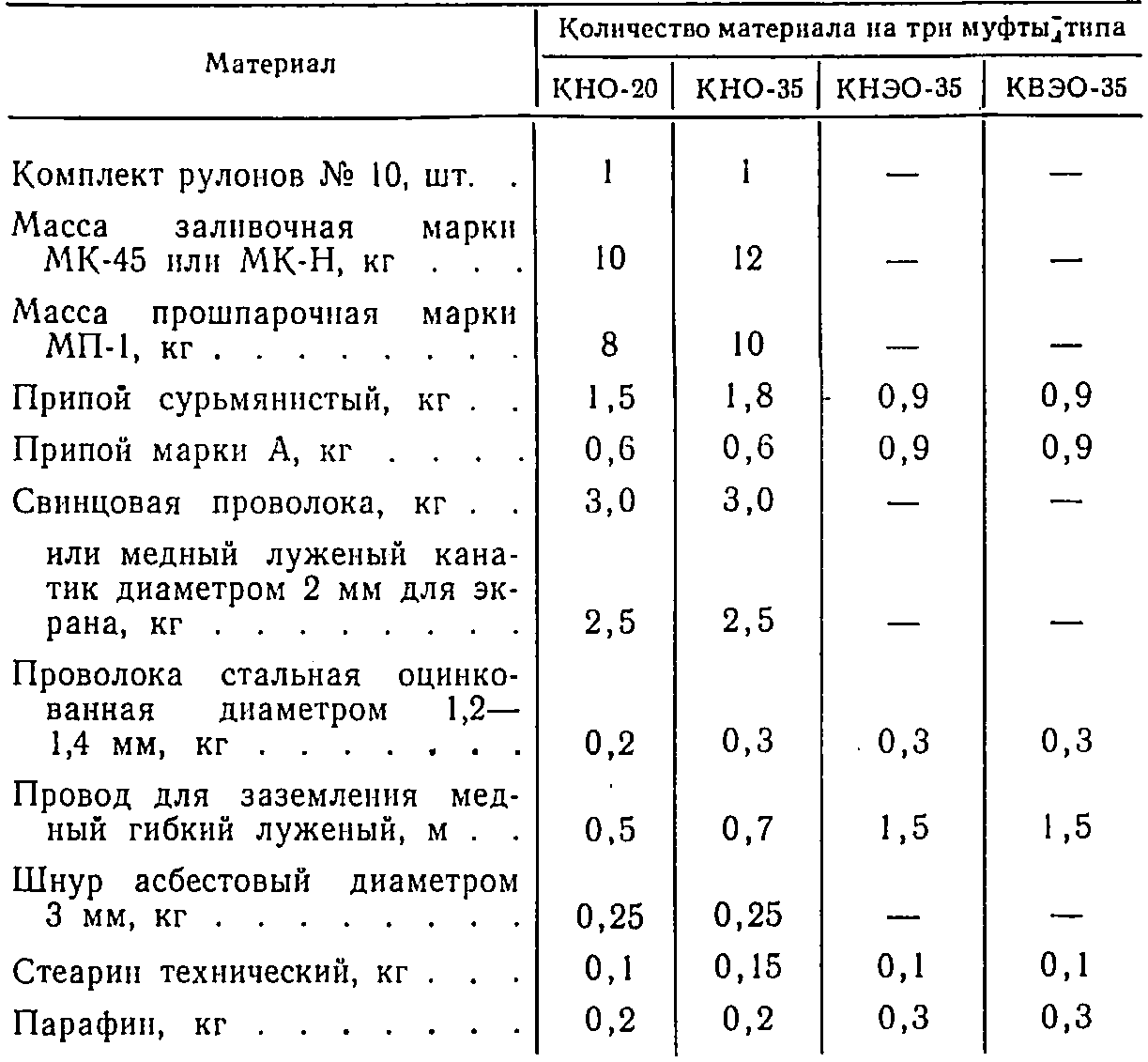

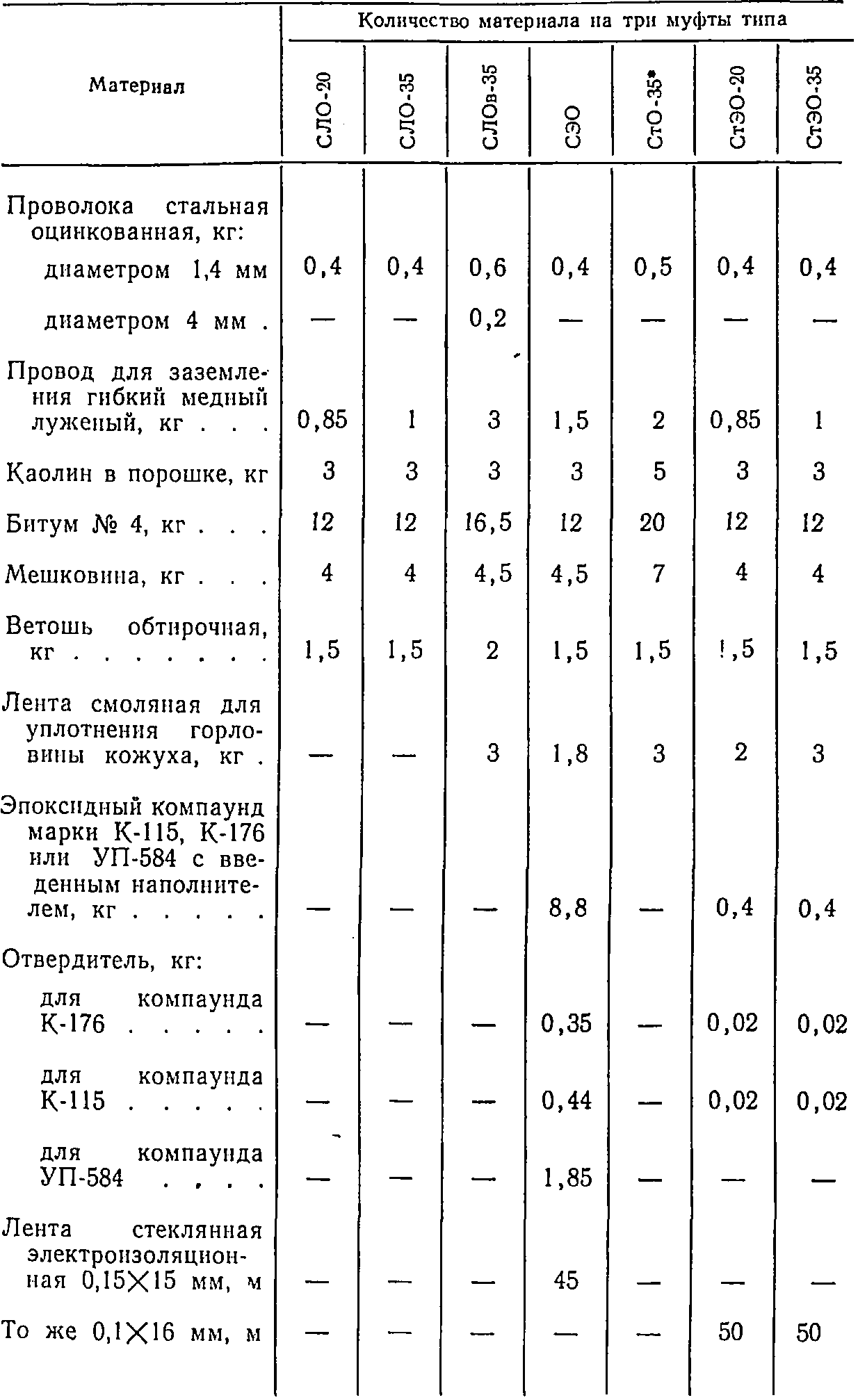

Продолжение табл. 3-54
Таблица 3-55

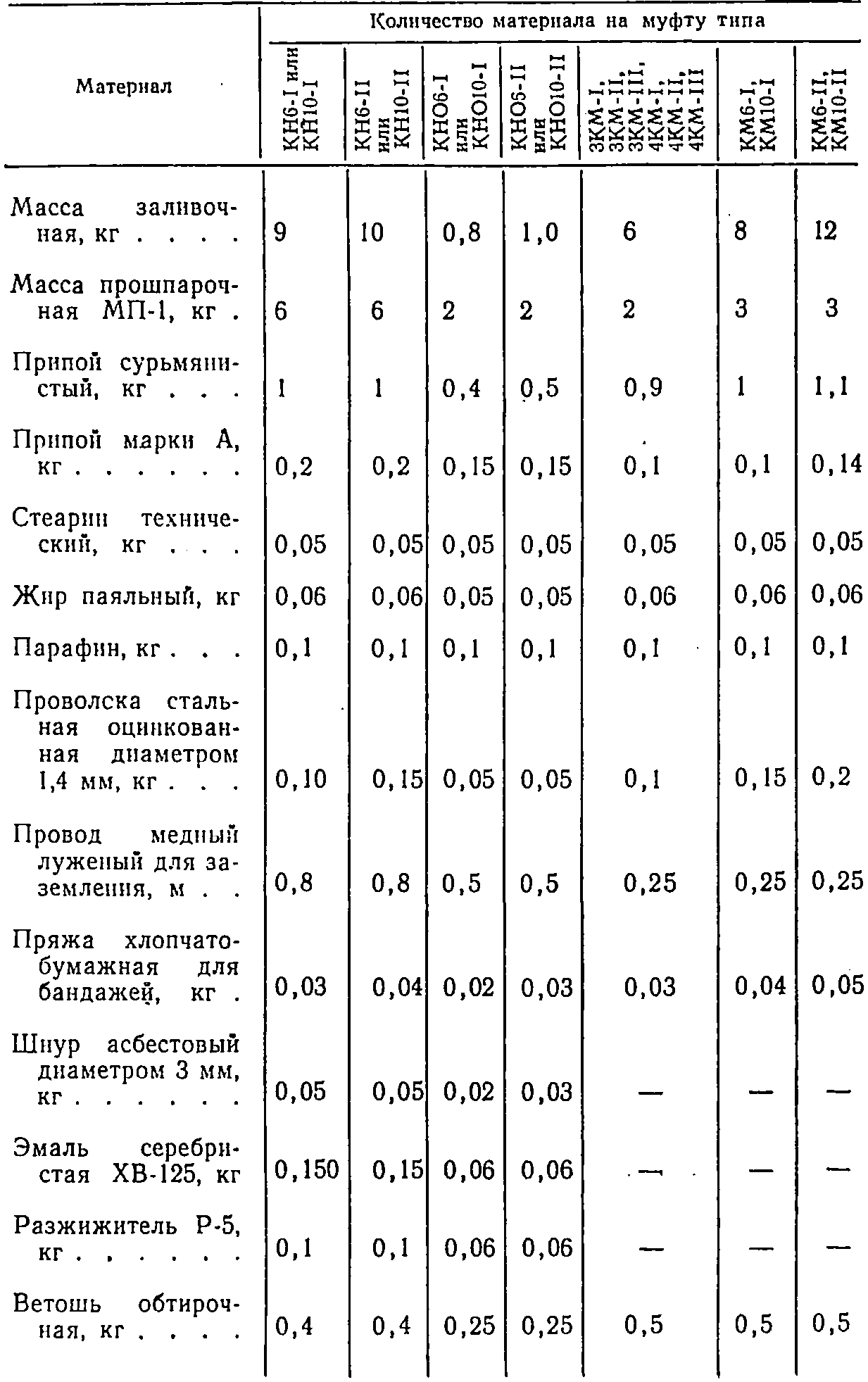

Материалы для монтажа муфты типов КН, КНО и КМ

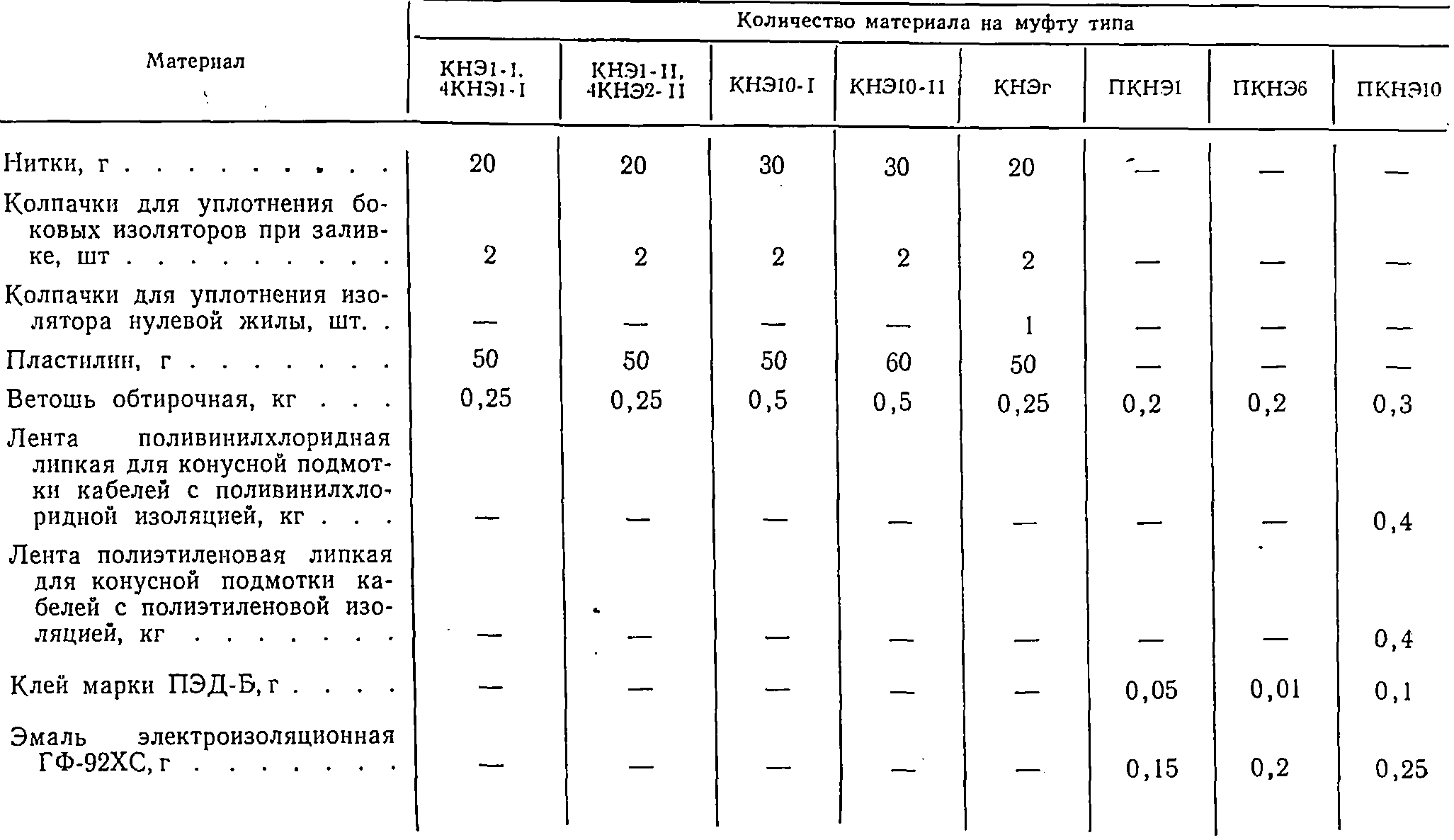

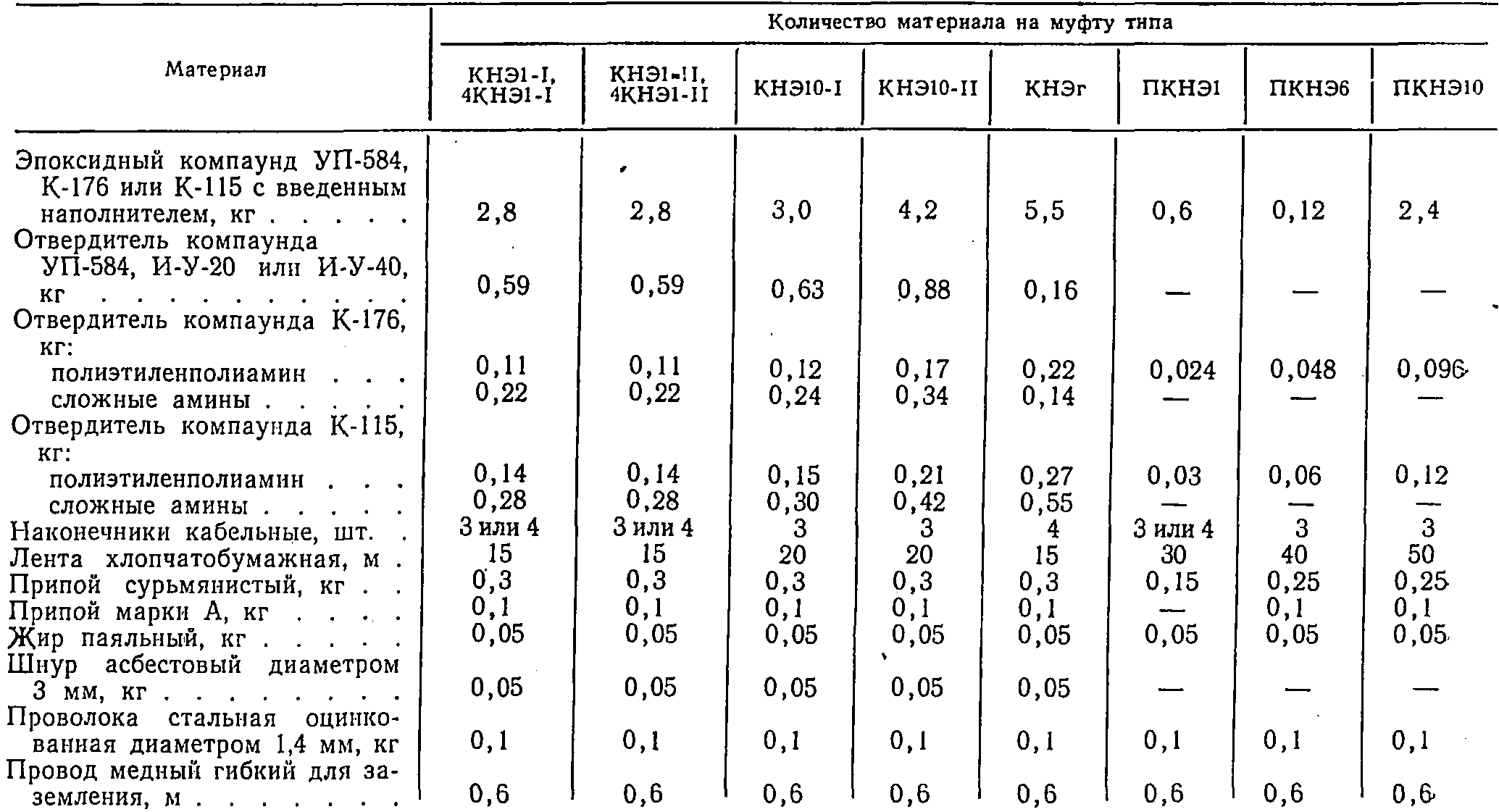

Таблица 3-56
Материалы для монтажа концевых муфт типов КНЭ, КНЭг и ПКНЭ

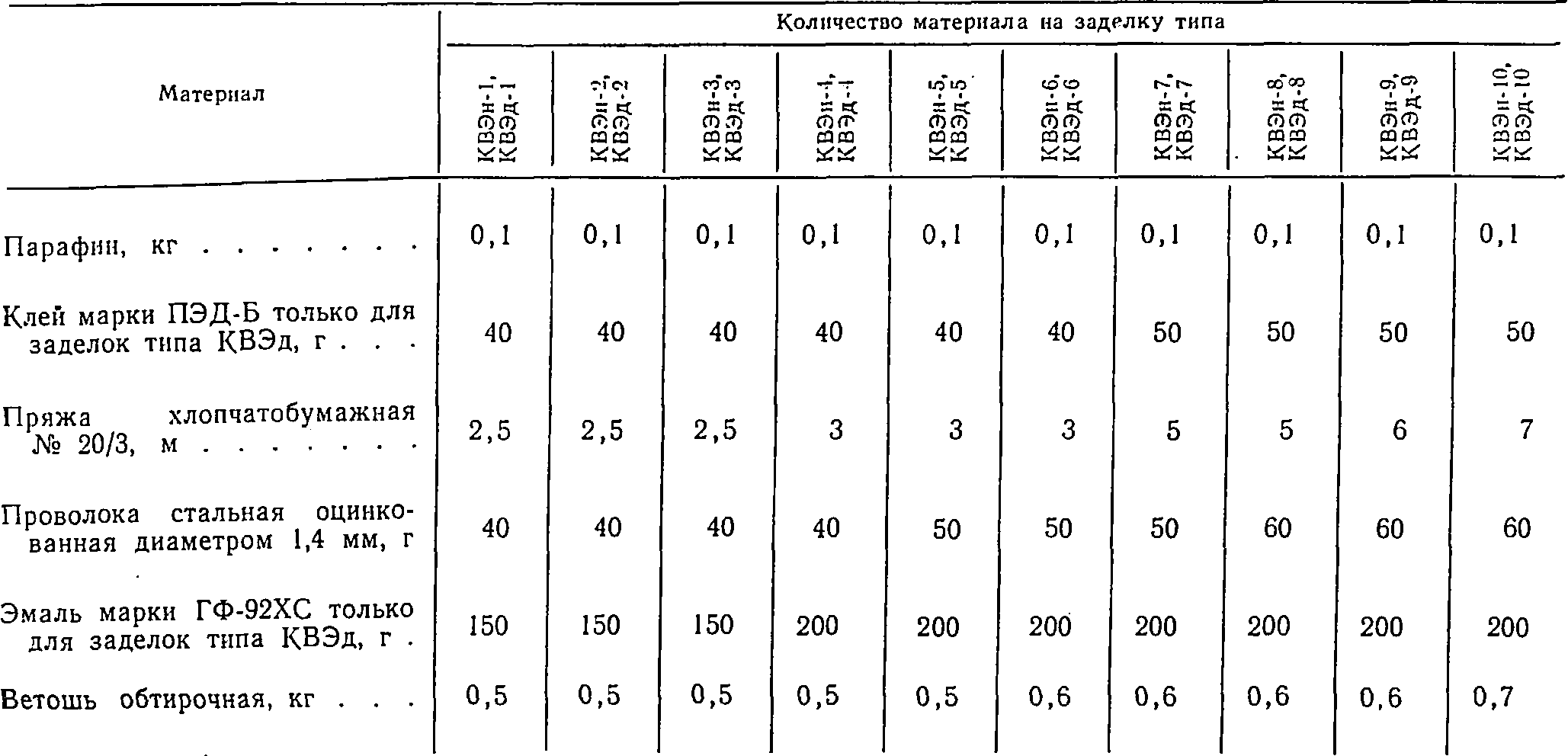

Таблица 3-57
Материалы для монтажа заделок типов КВЭн и КВЭд
Продолжение табл. 3-57
Примечания: 1. Материалы для оконцевания жил принимаются в зависимости от принятого способа оконцевания и материала жил.
- Количество трубок (двухслойных в наиритовых) приведено для трехжильных кабелей; для четырехжильных их количество составит 4 шт. Выбор четвертой трубки и наконечника производится согласно сечению нулевой жилы.

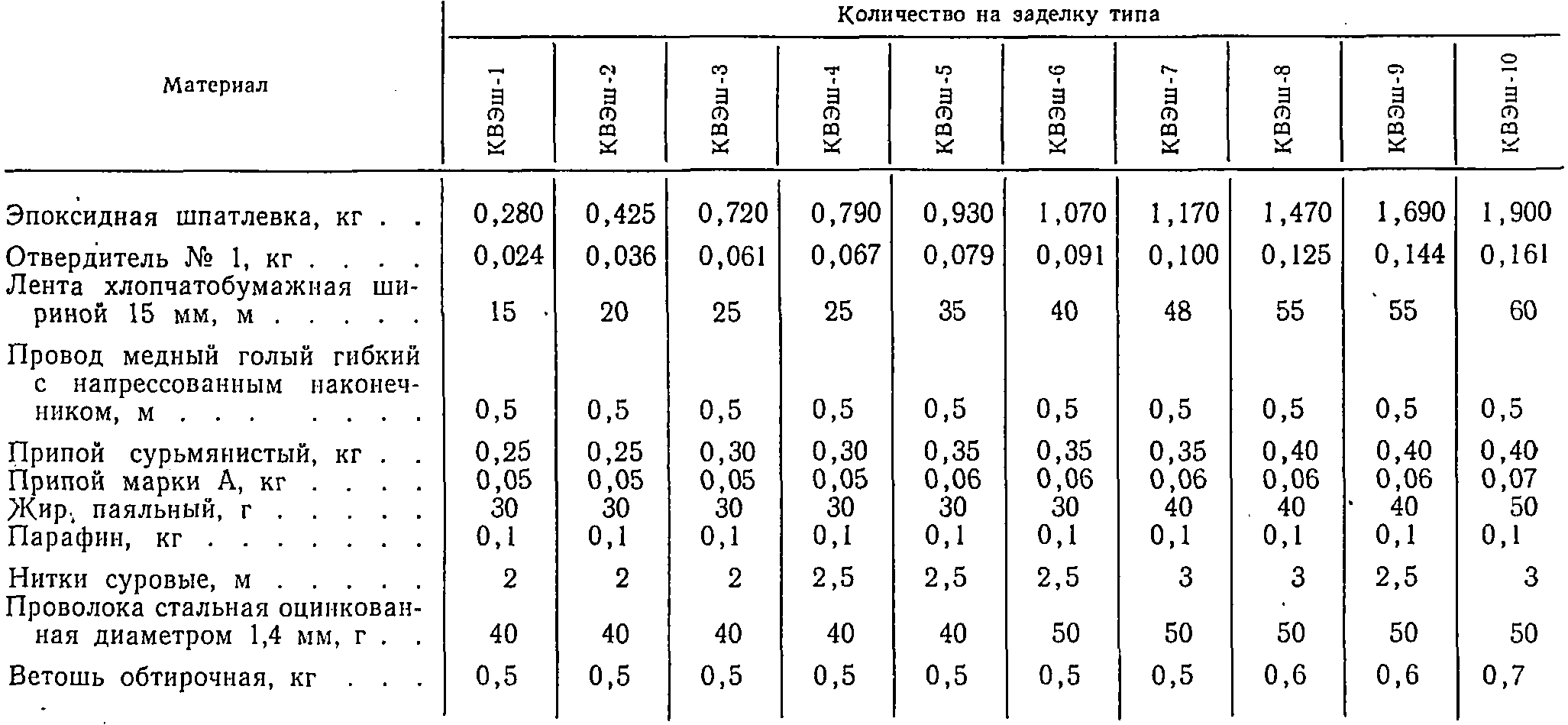

Материалы для монтажа заделки типа КВЭш
Примечания: 1. Материалы для оконцевания жил принимаются в зависимости от принятого способа оконцевания и материалов жил.
- Количества шпатлевки, отвердителя и ленты приведены для жил длиной 400—500 мм.
- Отвердитель № 1 перед употреблением необходимо тщательно перемешать до полного растворения гексаметилендиамина, выпадающего в осадок в виде кристаллов при хранении его в условиях отрицательных температур.
Материалы для монтажа заделок типа КВЭп и КВЭз
Материал | Количество материала на заделку типа | ||||||
КВЭп-1 | КВЭп-3 | КВЭп-6 | КВЭп-7 | КВЭз-1 | КВЭз-2 | КВЭз-1 | |
Эпоксидный компаунд марки К-115 и К-176 с введенным наполнителем, кг.. | 0,6 | 1,15 | 1,7 | 2,1 | 0,28 | 0,4 | 0,56 |
Отвердитель — полиэтиленполиамин, кг | 0,03 | 0,058 | 0,085 | 0,105 | 0,014 | 0,02 | 0,028 |
Трубки из наиритовой резины длиной | 3 или 4 | 3 или 4 | 3 или 4 | 3 или 4 | 3 или 4 | 3 или 4 | 3 или 4 |
Лента хлопчатобумажная шириной | 2 | 2,5 | 3 | 3,5 | 1 | 1 | 1,5 |
Гильза соединительная, шт...................... | 3 или 4 | 3 или 4 | 3 или 4 | 3 или 4 | — | — | — |
Провод медный голый гибкий с напрессованным наконечником, м | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
Припой сурьмянистый, кг........................ | 0,25 | 0,3 | 0,45 | 0,5 | 0,05 | 0,05 | 0,06 |
Припой марки А, кг.................................. | 0,05 30 | 0,05 30 | 0,06 30 | 0,06 30 | 0,05 30 | 0,05 30 | 0,05 30 |
Парафин, кг................................................ | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 |
Проволока стальная оцинкованная диаметром 1,4 мм, г.......................... | 50 | 60 | 65 | 70 | 50 | 50 | 60 |
Эмаль марки ГФ-92ХС, г......................... | 150 | 150 | 200 0,5 | 250 | 150 | 150 | 200 |
Таблица 3-60
Материал для монтажа заделки типа КВВ
Материал | Количество материала на заделку типа | |||||||
КВВ-1 | | КВВ-2 | квв-3 | КВВ-4 | КВВ-5 | КВВ-6 | КВВ-7 | КВВ-8 | |
Лента поливинилхлоридная, г | 120 | 175 | 250 | 300 | 400 | 450 | 500 | 575 |
Состав № I, г ................. | 40 | 50 | 65 | 100 | 115 | 125 | 145 | 155 |
Состав № 2, г ................. | 30 | 40 | 50 | 50 | 55 | 55 | 60 | 65 |
Лак асфальтовый изоляционный, г ..... | 15 | 20 | 25 | 25 | 30 | 30 | 35 | 35 |
Шпагат крученый льняной диа- |
|
|
|
|
|
|
|
|
метр 1 мм, г ............... | 16 | 25 | 35 | 45 | 50 | 60 | 70 | 85 |
Наконечники кабельные, шт . | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
Припой сурьмянистый, кг . . . | 0,1 | 0,1 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 |
Припой марки А, к г..... | 0,1 | 0,1 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 |
Жир паяльный, г .......... | 40 | 40 | 40 | 50 | 50 | 50 | 50 | 50 |
Парафин, кг г ................ | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 |
Нитки, г .................. | 2 | 3 | 3 | 3 | 3 | 4 | 5 | 5 |
Провод медный луженый для заземления, м .... | 0,3 | 0,3 | 0,4 | 0,5 | 0,6 | 0,6 | 0,7 | 0,7 |
Проволока стальная оцинкованная диаметром 1,4 мм, г | 40 | 40 | 50 | 50 | 50 | 60 | 70 | 70 |
Ветошь обтирочная, кг . . . | 0,5 | 0,5 | 0,5 | 0,5 | 0,75 | 0,75 | 0,75 | 0,75 |
Примечание. Материалы, необходимые для монтажа заделок КВВ специального исполнения (при больших разностях уровней), в таблице не учтены. Расход рассчитан для заделок длиной 0,8 м, считая от торца поясной изоляции. При длине жил отличной от 0,8 м, расход пропорционально изменяется.

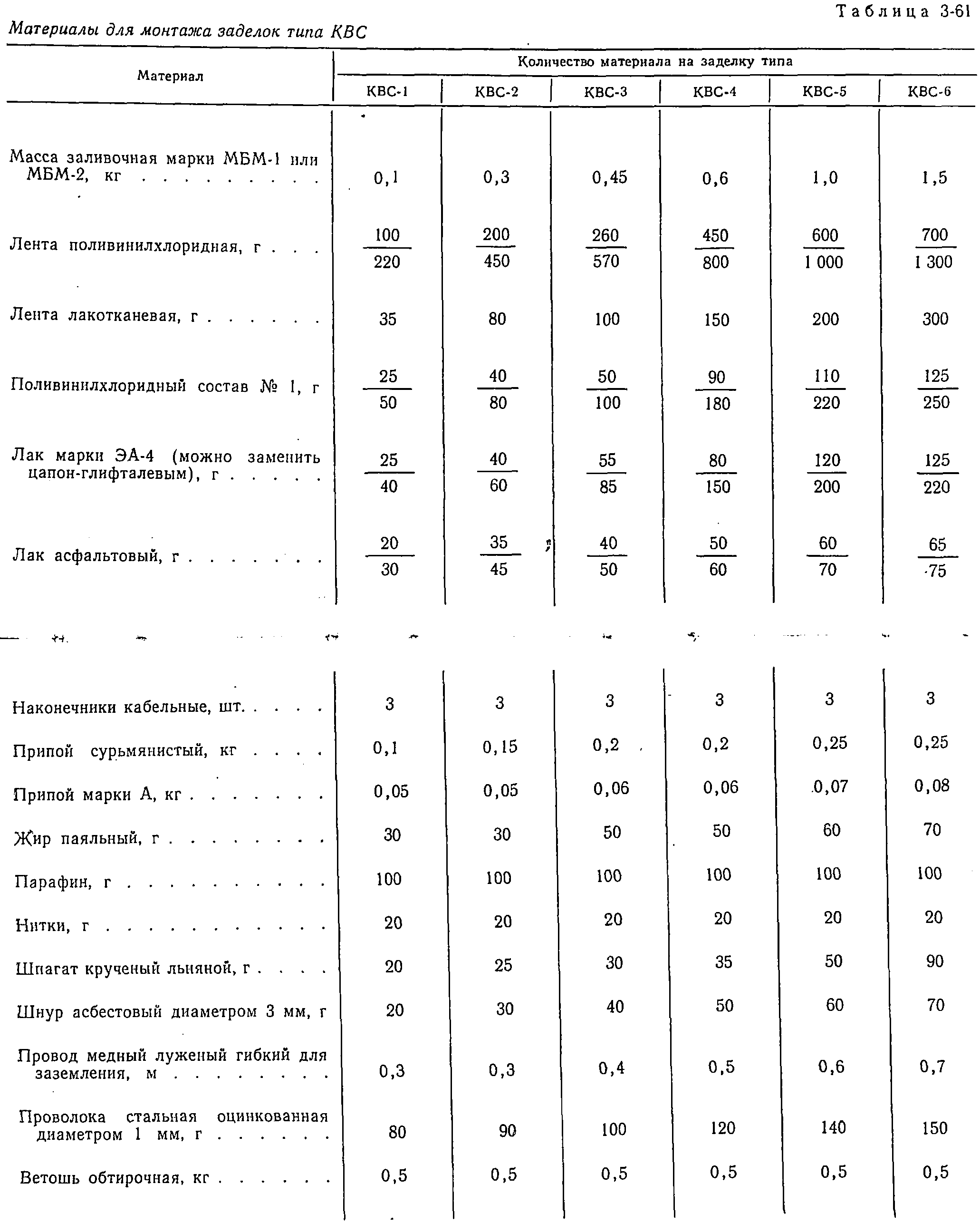

Примечание. Расход материала рассчитан для заделок с длиной подмоток (по жилам, наконечникам и пальцам) 0,8 м. При другой длине подмоток расход изменяется пропорционально. Для лент и лаков в числителе указан расход при нормальной толщине подмоток, а в знаменателе — при усиленной толщине их.
Таблица 3-62

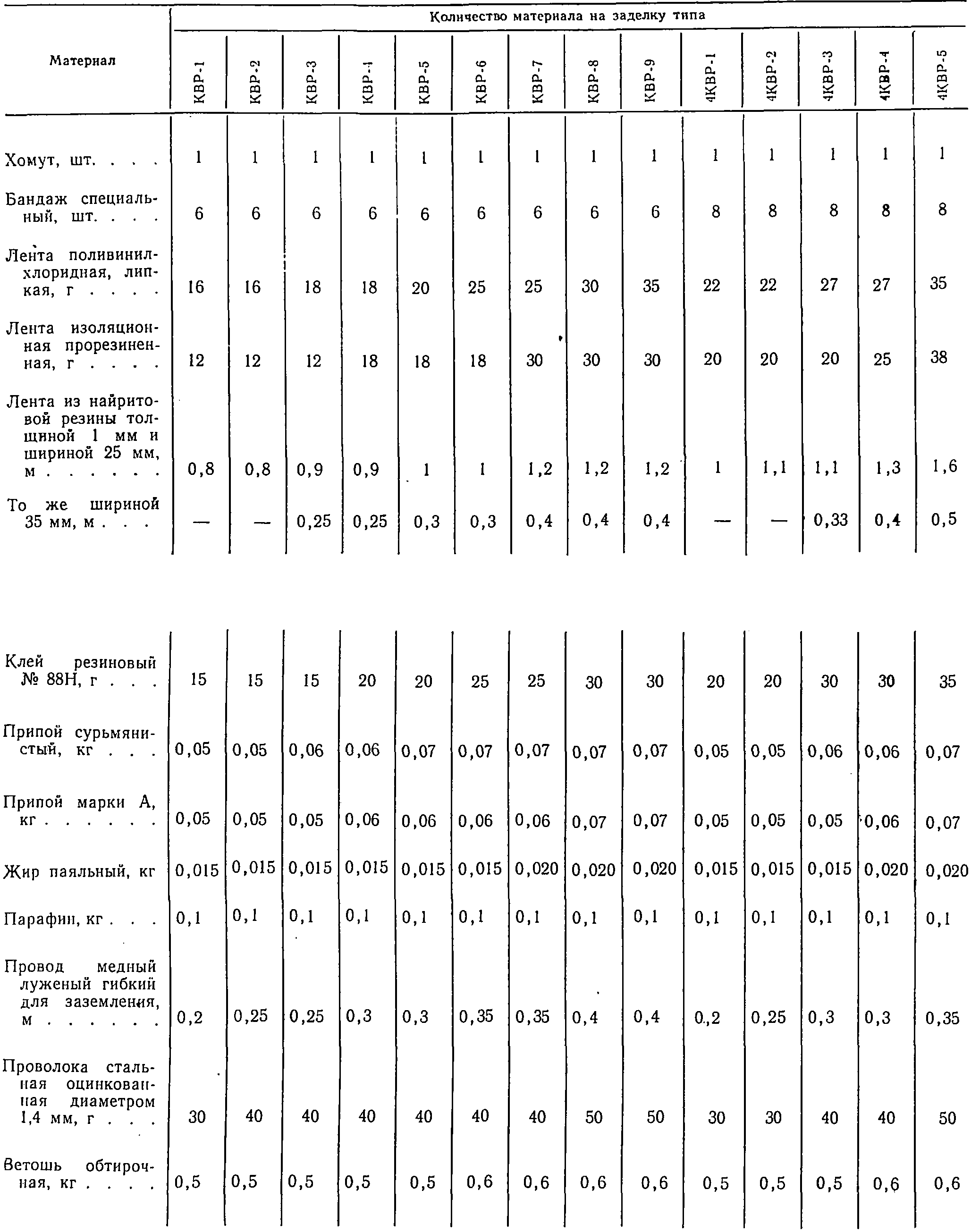

Материалы для монтажа заделок типа КВР

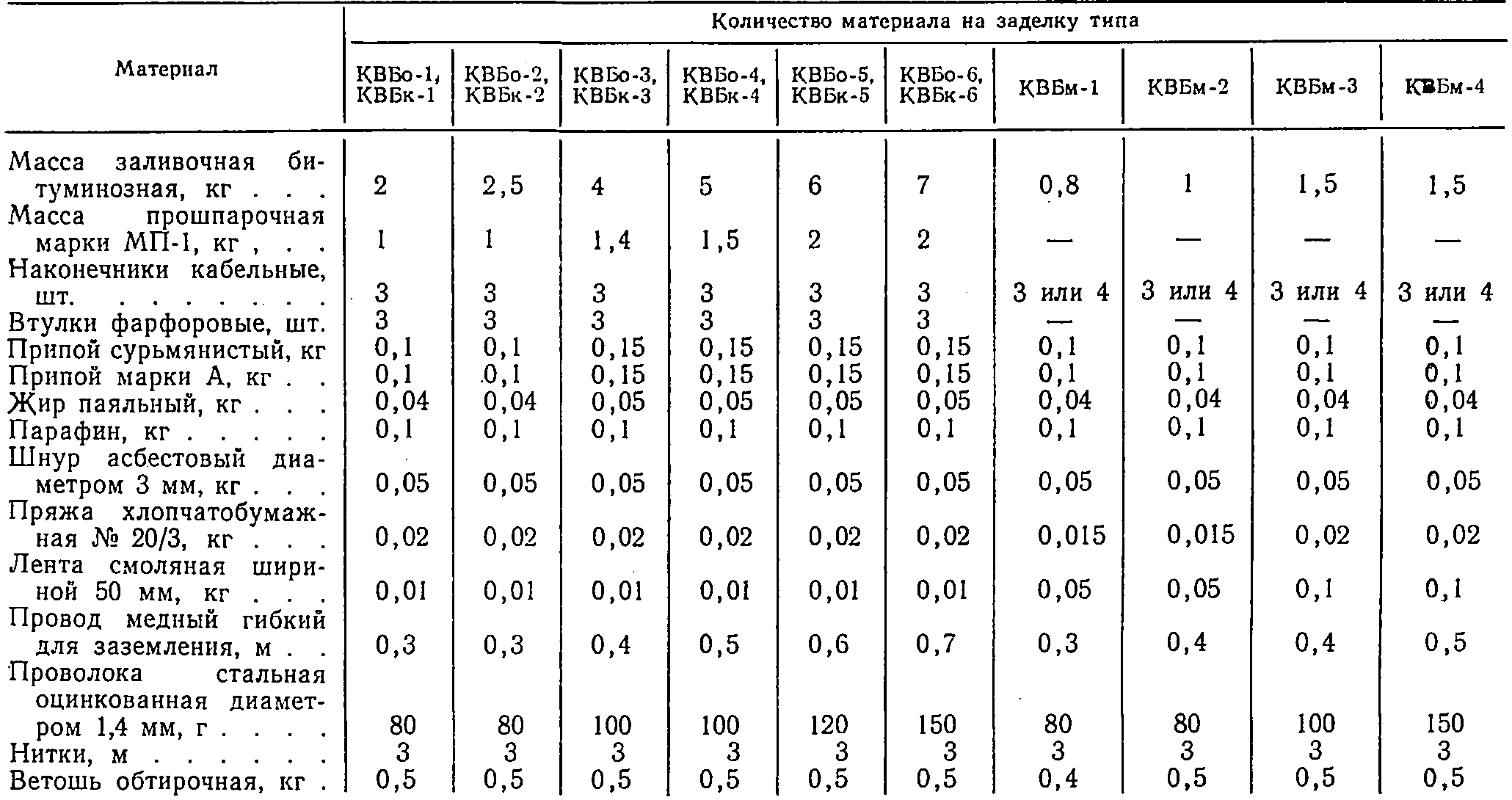

Материалы для монтажа заделки типа КВБ
Таблица 3-63
Примечания: 1. В таблице не приведены ленты и лаки для герметизации жил. Количество ленты (липкой или нелипкой поливинилхлоридной, лакотканевой) и подклеивающих лаков для герметизирующей подмотки на жилах определяются сечением и длиной жил, выведенных из воронки.
2. Для окраски воронки после монтажа требуется 30—60 г серой эмали № 270.
Таблица 3-64

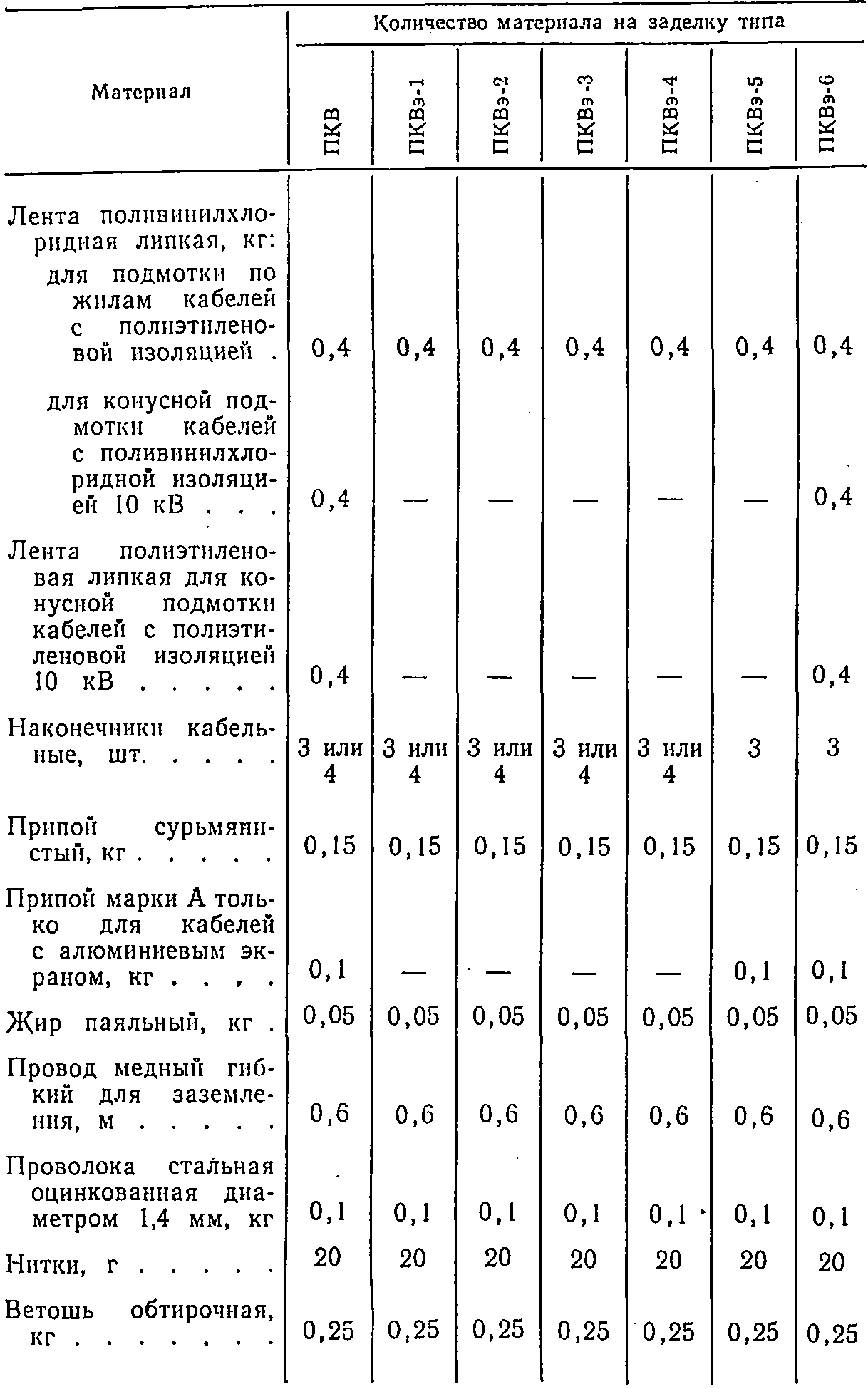

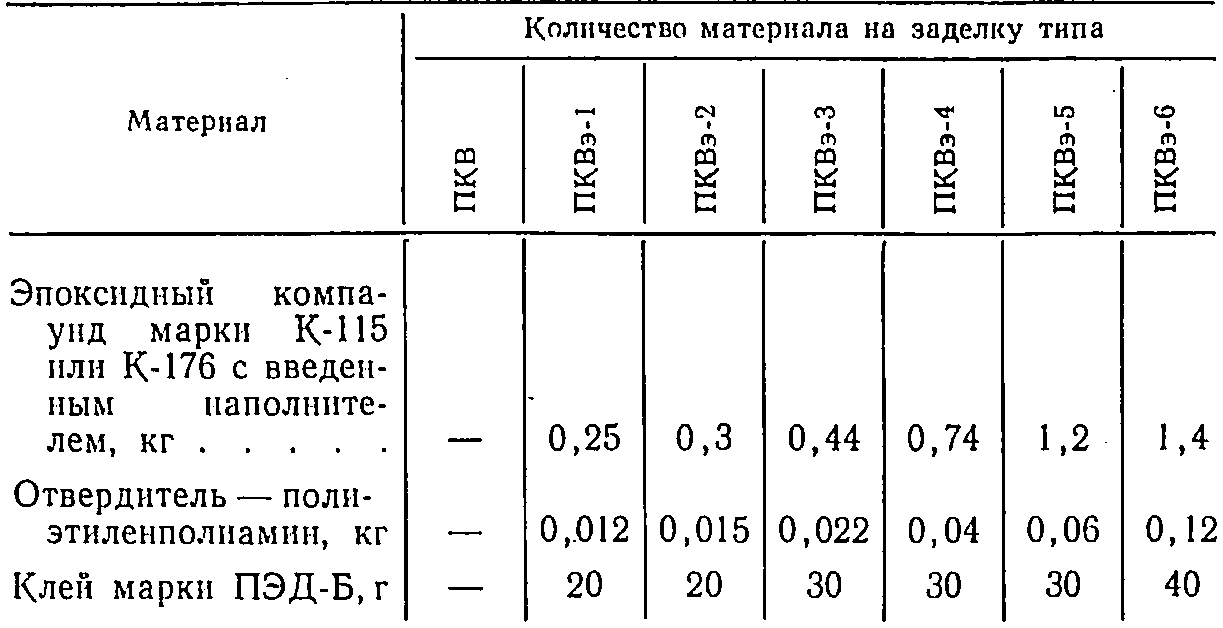

Материалы для монтажа заделки типа ПКВ или ПКВэ
Примечание. Расход липкой поливинилхлоридной ленты для подмотки по полиэтиленовой изоляции жил рассчитан для заделки длиной 0,8 м. При другой длине жил расход ленты пропорционально изменяется.
Таблица 3-65
Материалы для монтажа трех однофазных концевых муфт 20 и 35 кВ
