Узлы дистанционного управления предназначаются для передачи крутящего момента от колонки к шпинделю арматуры и могут быть использованы как при ручном дистанционном управлении, так и при управлении арматурой посредством электрического колонкового привода.
К узлам дистанционного управления относятся: шарниры, шарнирные узлы, штанги и коробки перемены направления вращения.
Шарниры предназначаются для передачи крутящих моментов и являются одновременно соединяющими звеньями между отдельными узлами привода.
Шарниры рассчитаны на передачу крутящих моментов до 6 000 кГ/см и могут соединяться с хвостовиками шпинделей колонок и кронштейнов, с валиками приводных головок арматуры, шарнирных узлов, коробок перемены направления вращения и с пальцами штанг.
Шарниры с хвостовиками имеют, с одной стороны, вилку для жесткого соединения с цилиндрическим хвостовиком или пальцем и с другой стороны, квадратный хвостовик, обеспечивающий в сочетании с квадратной втулкой штанги подвижность соединения, необходимую для компенсации температурных удлинений. Отклонение осей вилок шарниров допускается на угол до 30°.
Шарнирные узлы применяют в случаях, когда от узла управления до управляемой арматуры расстояние велико и одной штанги недостаточно или когда соединение узлов по прямой неосуществимо вследствие препятствий.
Шарнирный узел состоит из литого чугунного корпуса и стального валика и образуют со штангами жесткие соединения или при квадратных хвостовиках компенсационные соединения.
Шарнирные узлы могут передавать крутящие моменты до 6 000 кГ-см и поставляются комплектно с шарнирами.
Штанги предназначаются для соединения узлов приводов дистанционного управления и для передачи крутящих моментов до 6 000 кГ-см.
Штанги состоят из газовых труб, в которые на монтаже ввариваются пальцы или тулки.
Пальцы штанги образуют с шарнирами жесткие соединения, а квадратные втулки штанг в сочетании с квадратными хвостовиками шарниров образуют подвижные компенсационные соединения. Рекомендуемая длина штанг не более 4—5 м.
Коробки перемены направления вращения являются промежуточными узлами в дистанционном управлении арматурой и служат для изменения направления вращения.
Коробка состоит из чугунного корпуса с крышкой, внутри которого помещается пара конических шестерен с передаточным числом 1:1. Концы валиков шестерен выведены наужу и на них закрепляются шарниры. Коробки рассчитаны на передачу крутящих моментов до 6 000 кГ-см.
Данные для расчета дистанционных приводов к трубопроводной арматуре а) Удельные давления на уплотнительных поверхностях

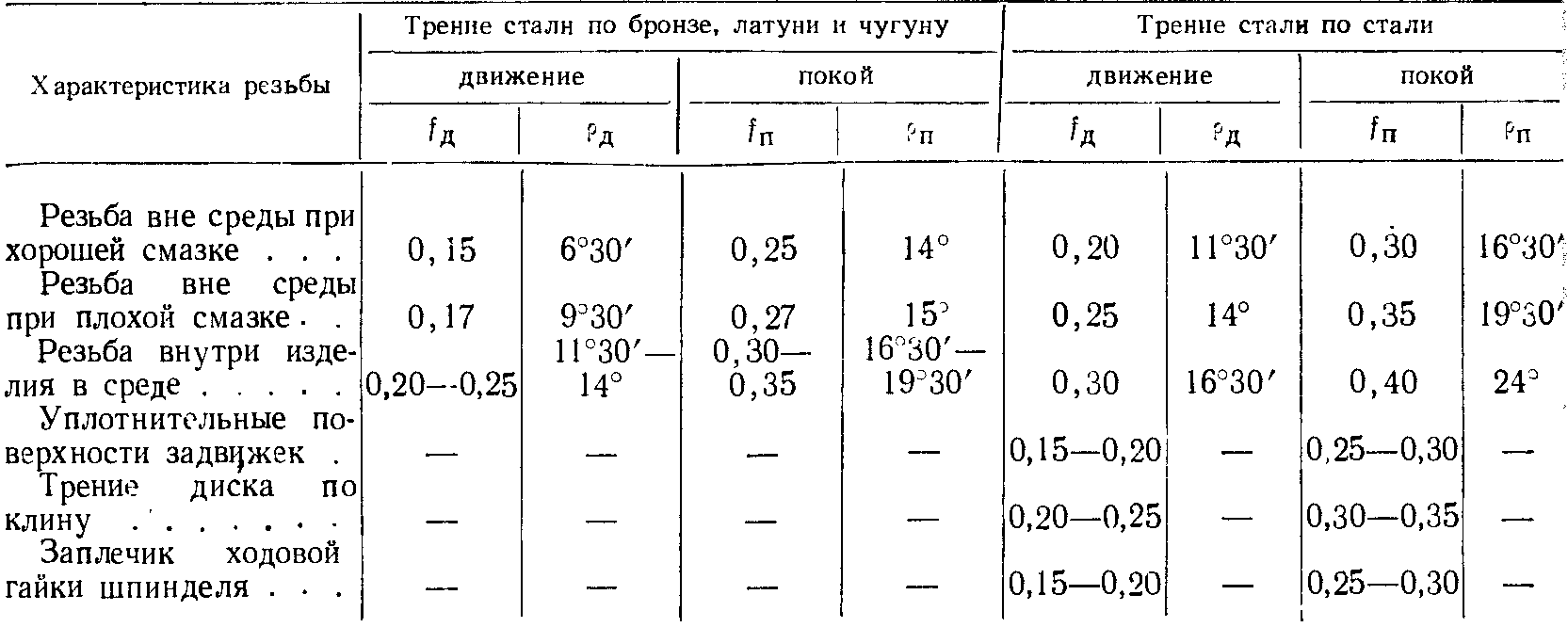

б) Коэффициенты трения в элементах приводов

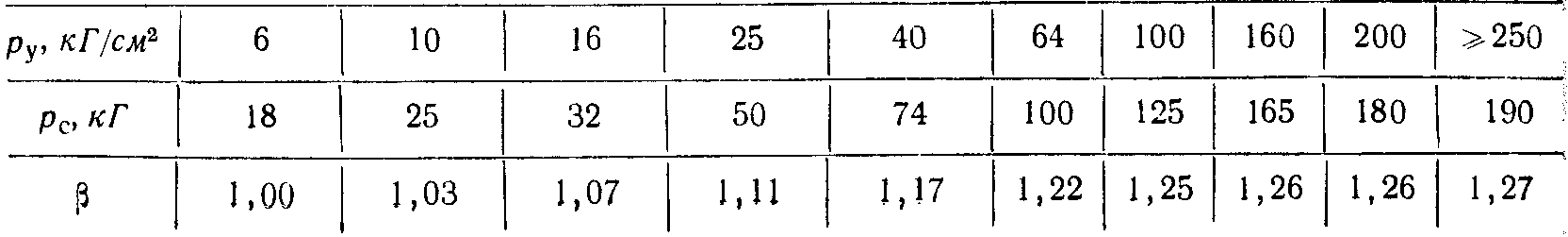

в) Усредненный коэффициент крутящего момента и удельное давление набивки сальника на шпиндель
1 Аллотропией или полиморфизмом в металлах называется их способность иметь кристаллическую решетку различных типов (при разных температурах).
