УЗЛЫ И ДЕТАЛИ АРМАТУРЫ

1. ЗАПОРНЫЕ И РЕГУЛИРУЮЩИЕ УСТРОЙСТВА

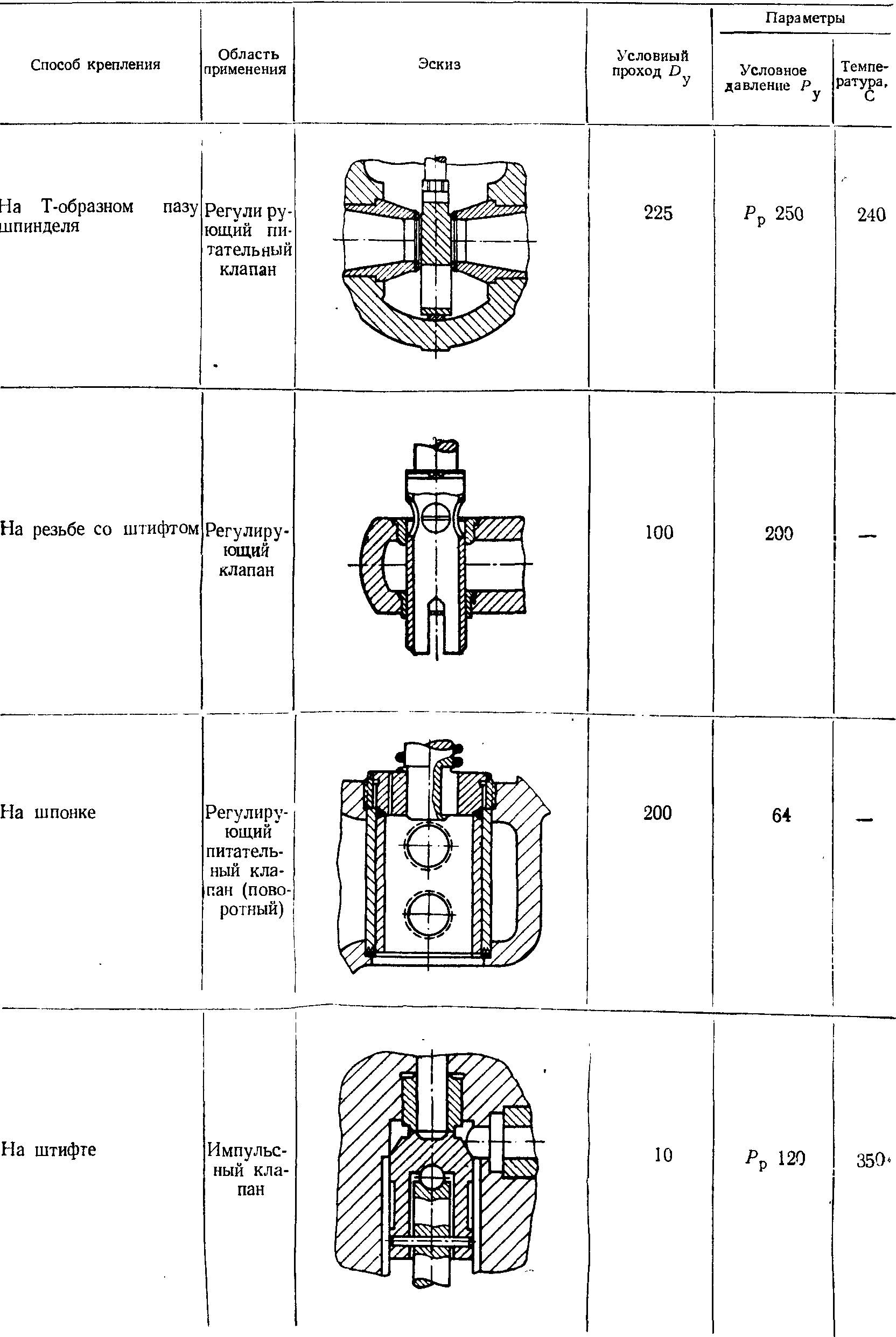

В табл. 6-1 приведены конструкции запорных и регулирующих устройств арматуры высоких параметров и даны области их применения (давление, температура).
Для большинства видов арматуры конструкция крепления затвора на шпинделе предусматривает возможность самоустановки затвора по отношению к уплотнительной поверхности седла; в арматуре вентильного типа при вращающемся шпинделе затвор не должен в момент нажатия на седло скользить по нему.

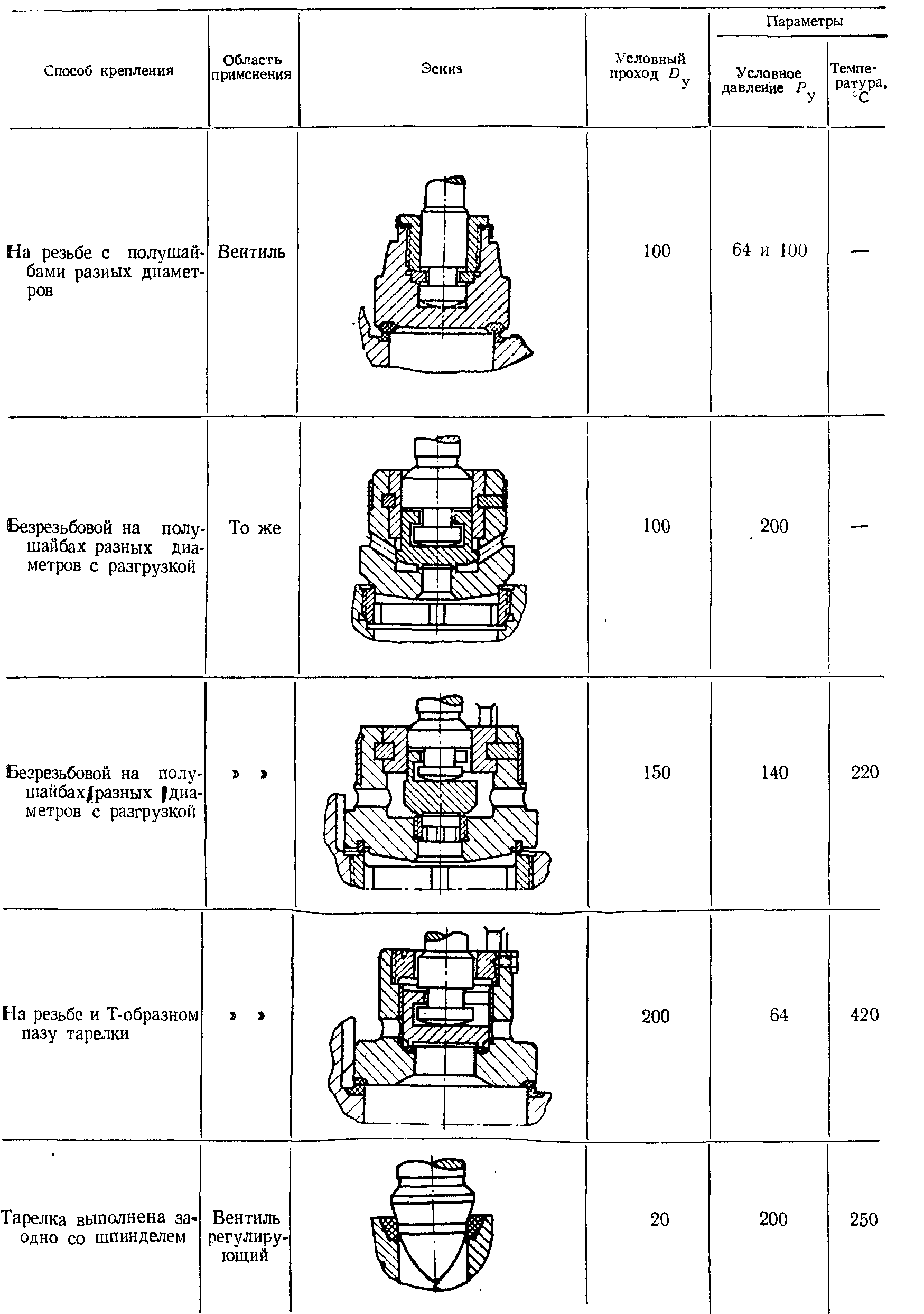

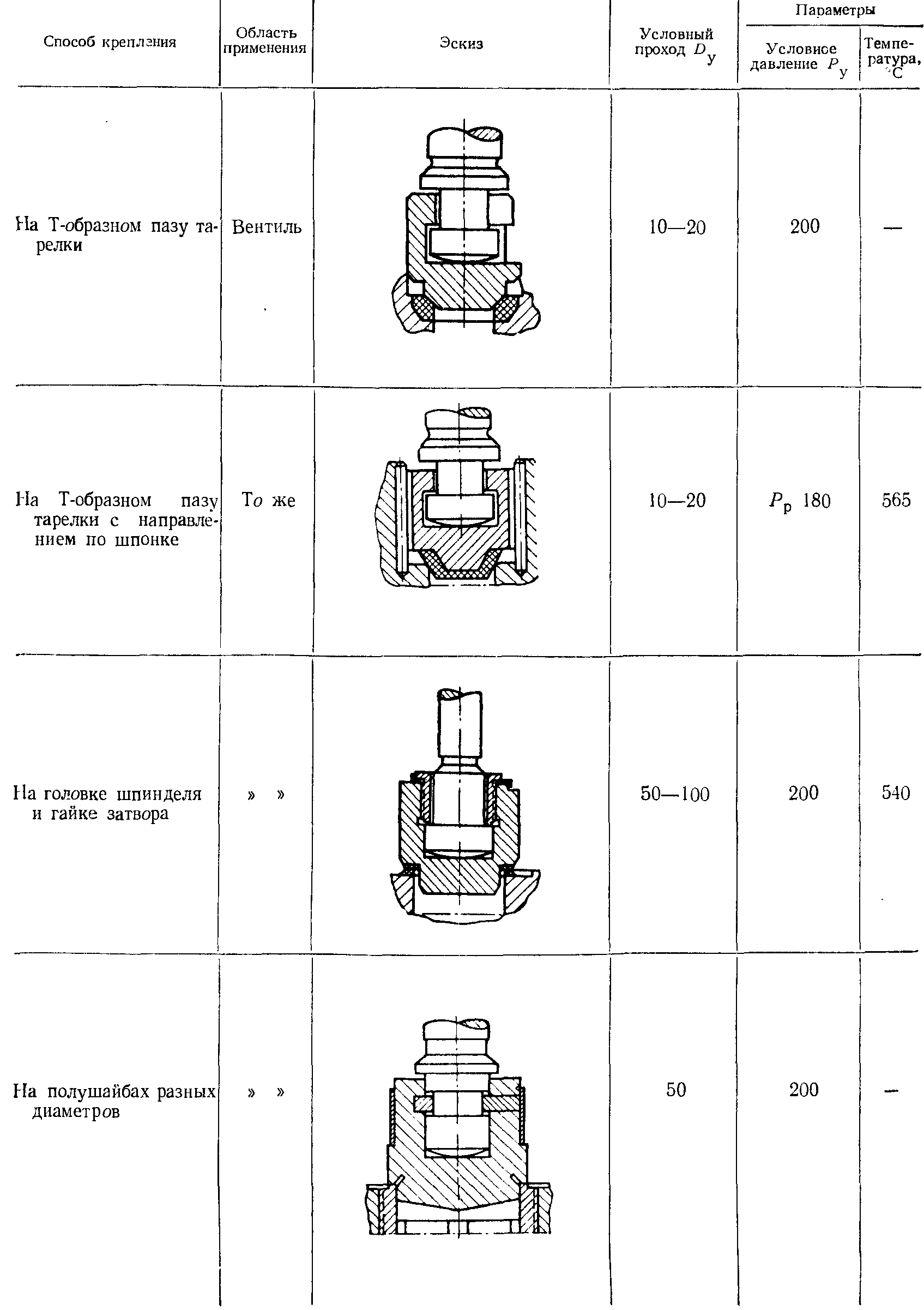

Запорные устройства арматуры высокого давления

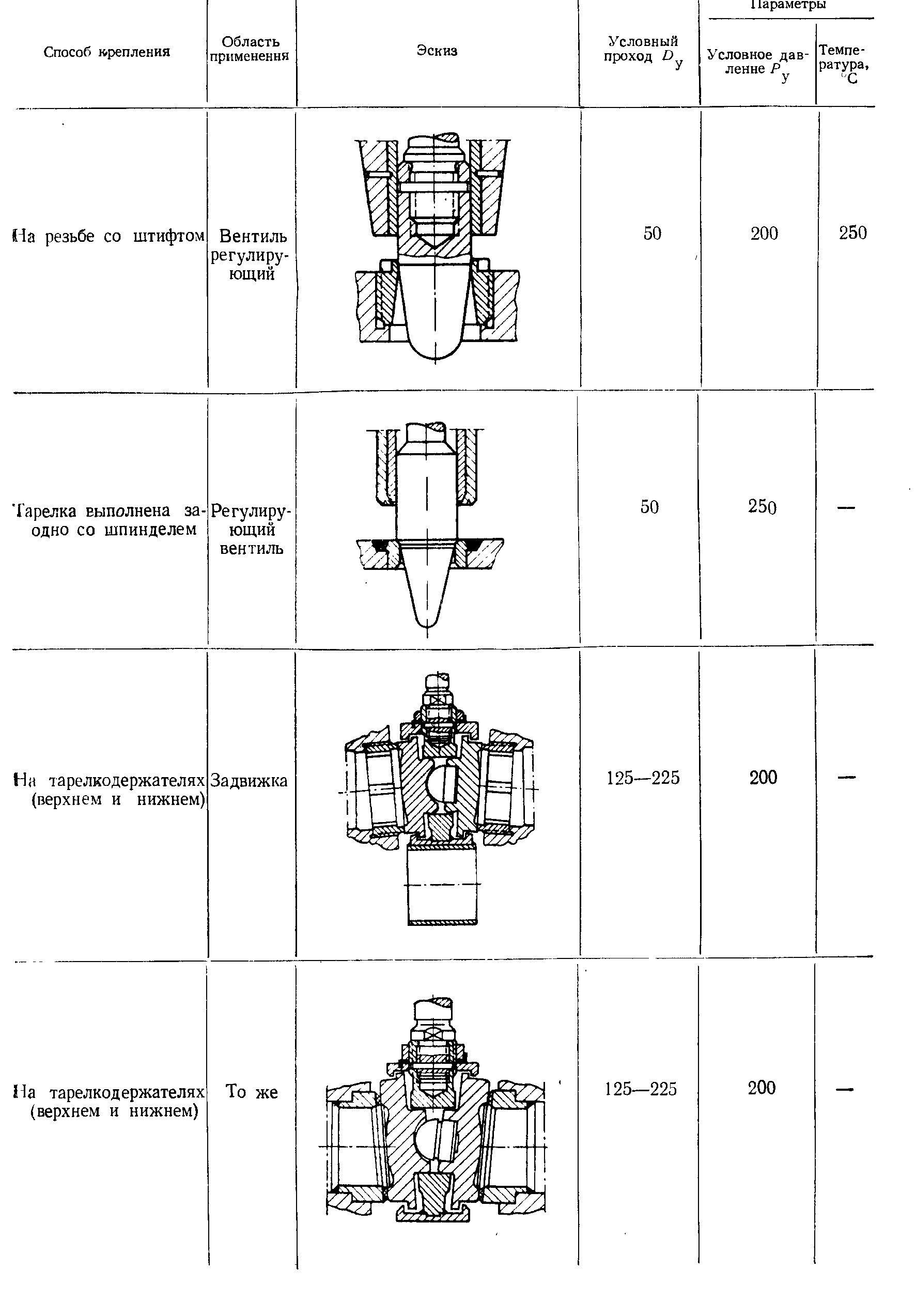

Продолжение табл. 6-1

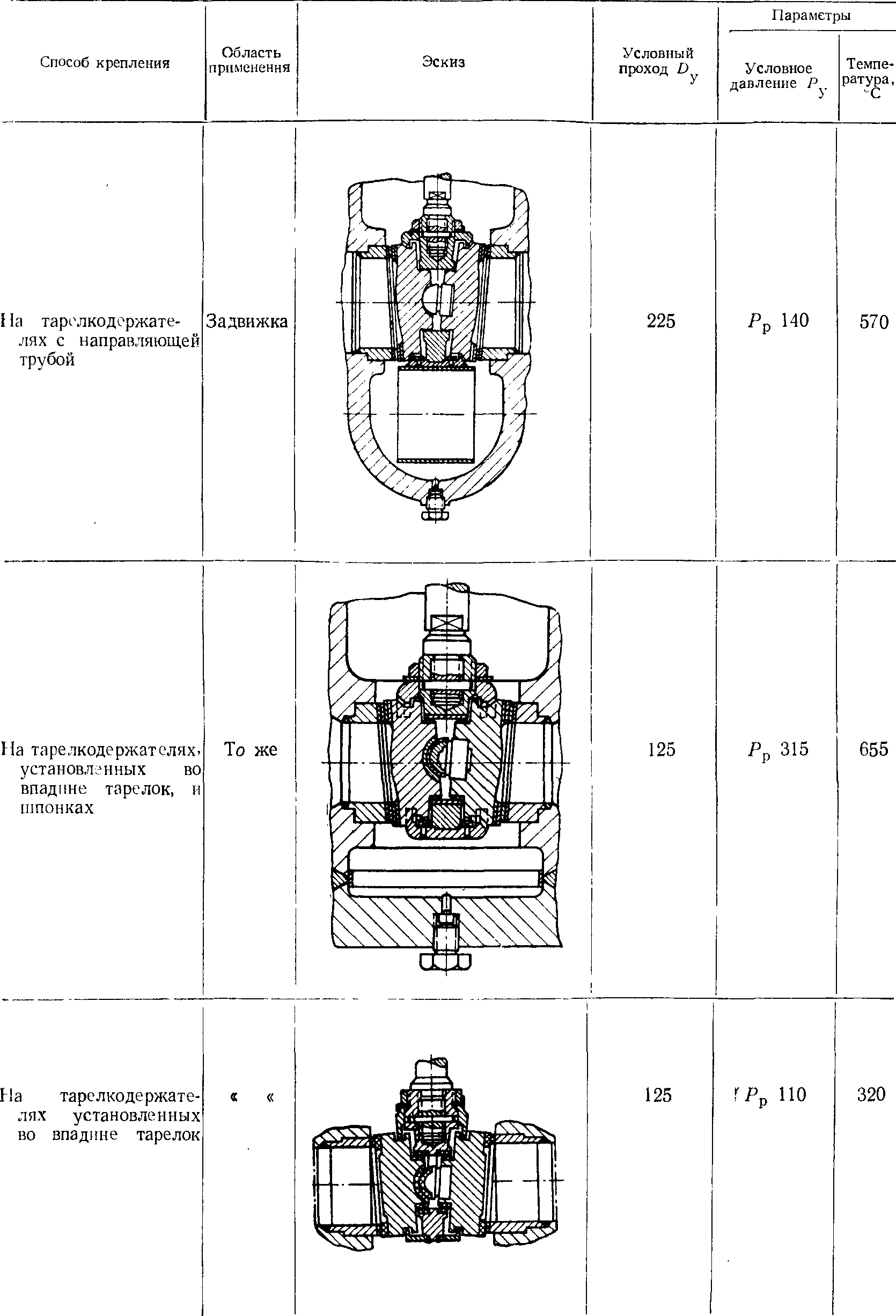

Продолжение табл. 6-1

В вентилях диаметром до 30 мм включительно применяются конусные затворы, а в вентилях больших диаметров — как конусные, так и плоские. Для уплотнительных поверхностей конусных затворов необходимо применять материалы, стойкие против задирания, и тщательно выбирать размеры седла с тем, чтобы было исключено заклинивание затвора, ведущее к появлению трещин. Для создания хорошего направления при притирке уплотнительных поверхностей угол вершины конуса затвора принимается в пределах 60—90°.
