В табл. 6-7 приведены размеры деталей затвора водяных и паровых задвижек, а также вентилей на повышенные параметры пара (Рр=140 ати и Т=570°С).
Детали затвора задвижек и вентилей на повышенные параметры пара
1. Задвижки

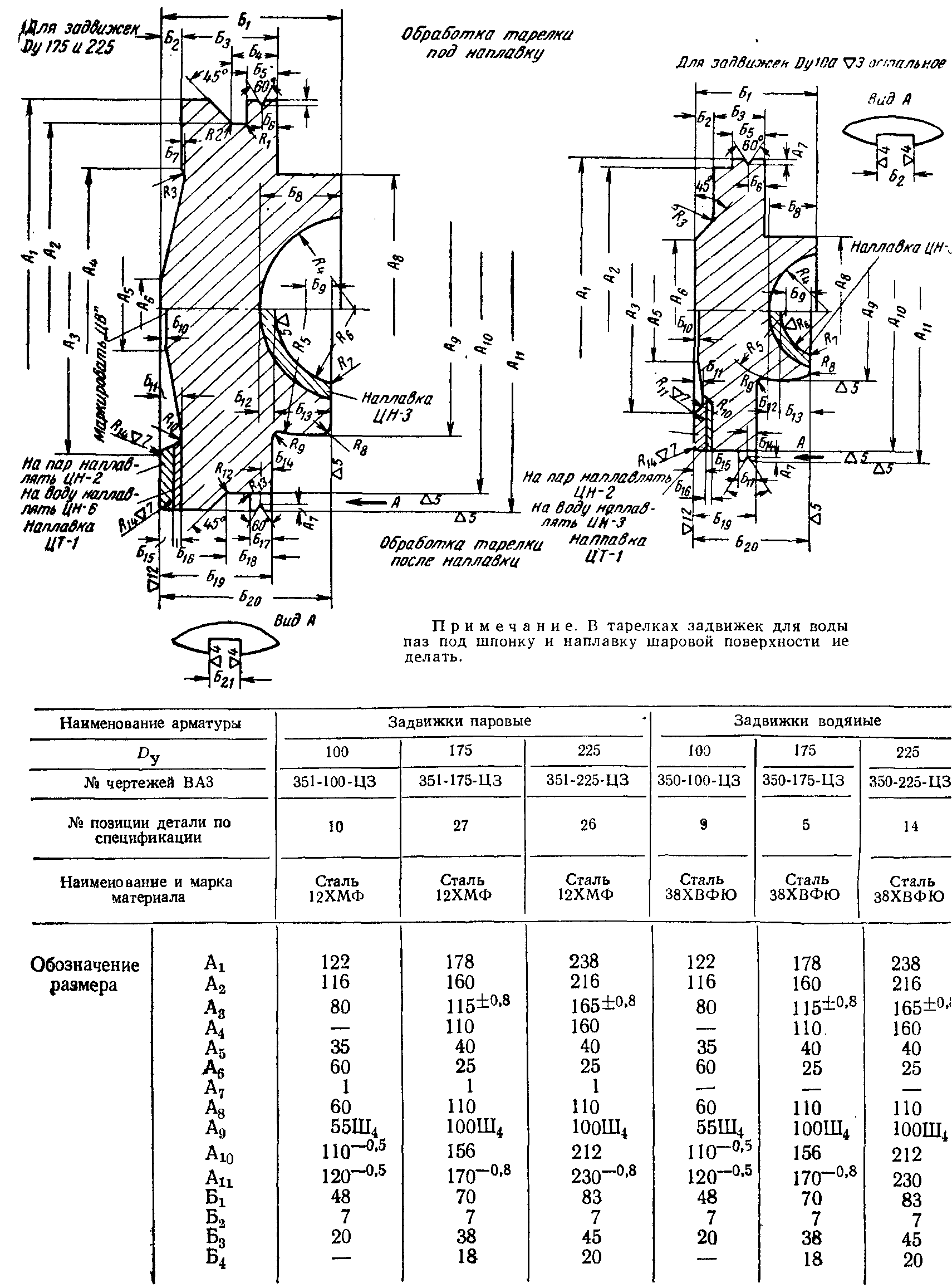

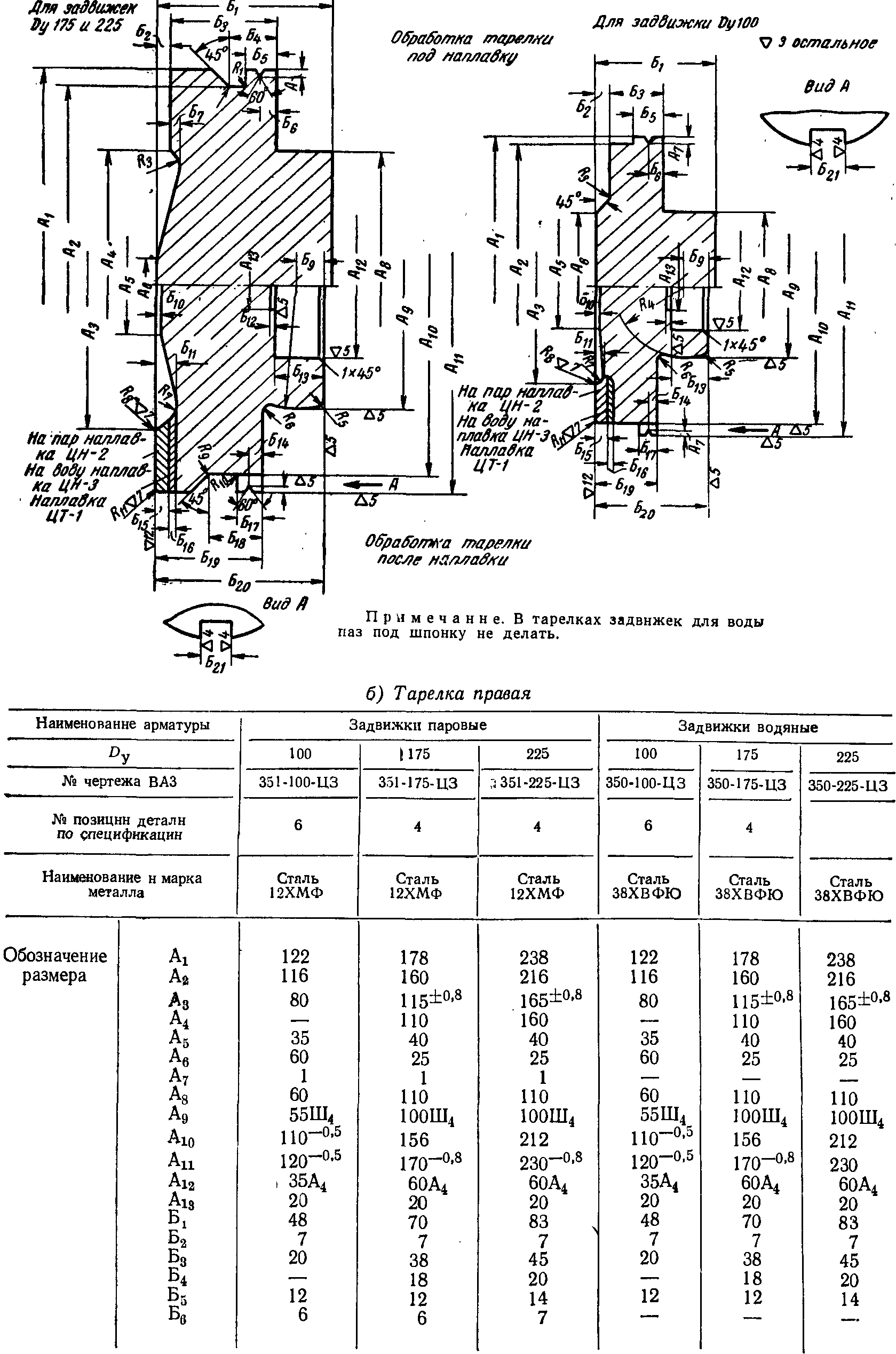

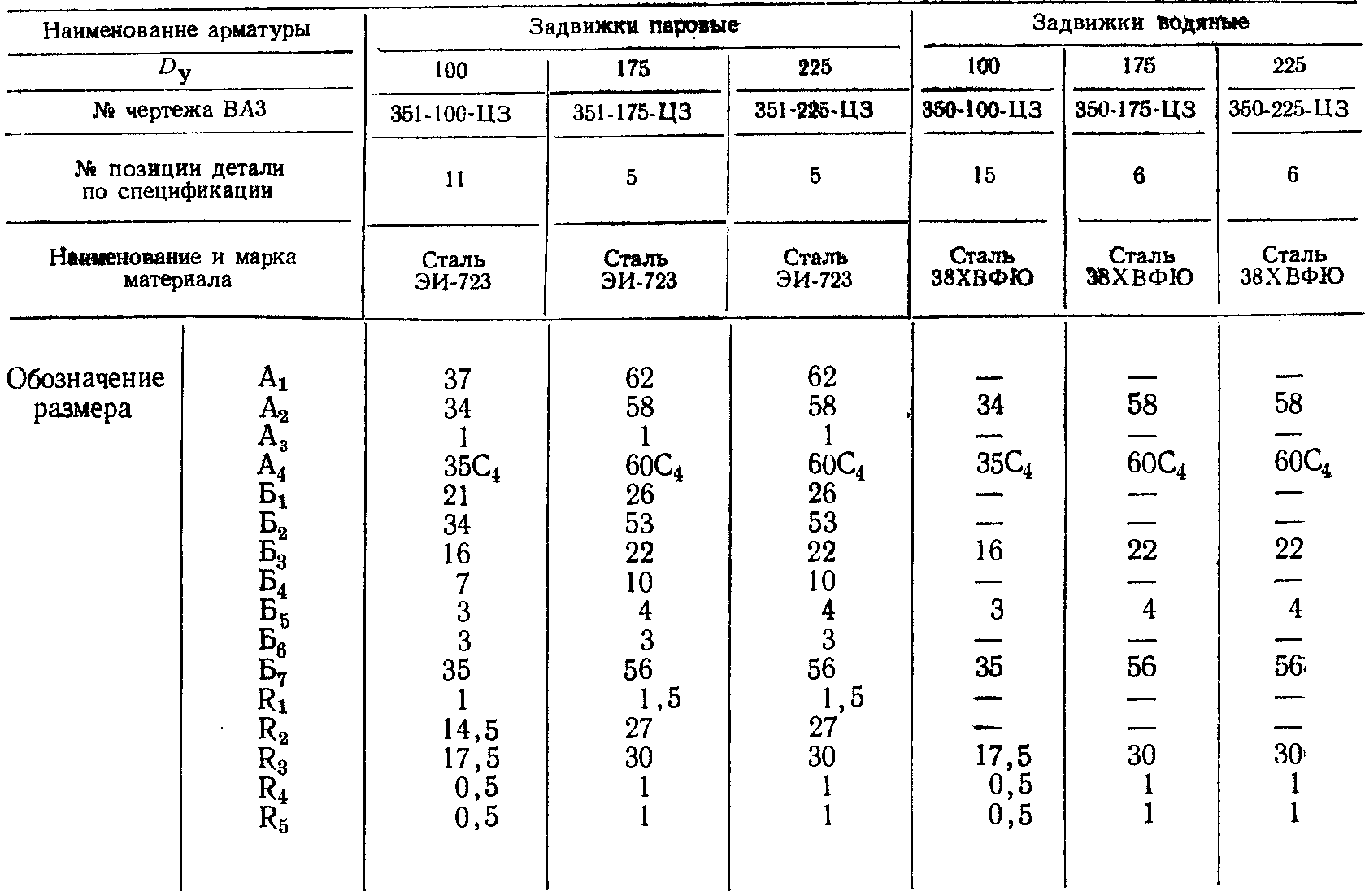

а) Тарелка левая

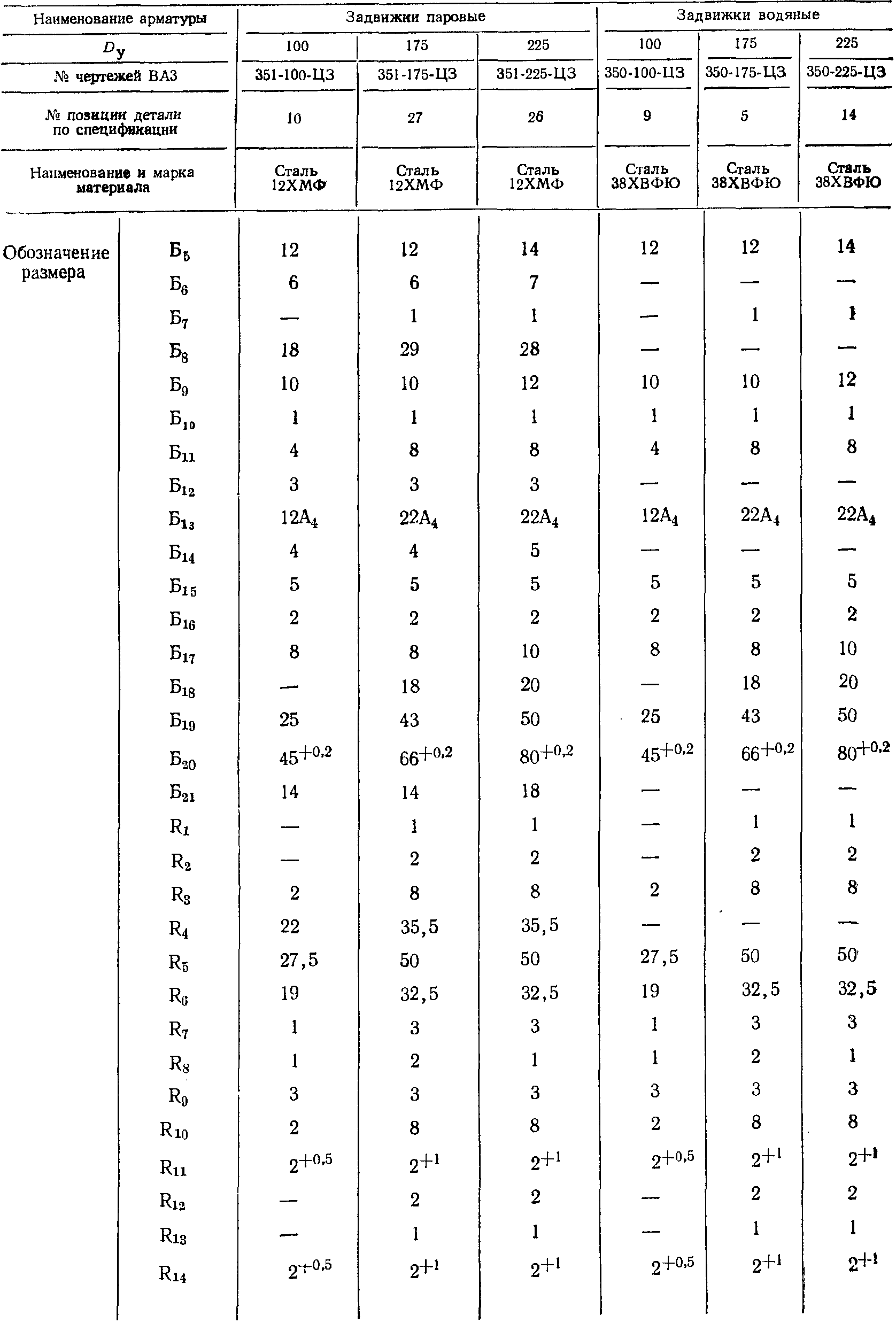

Продолжение табл. 6-7

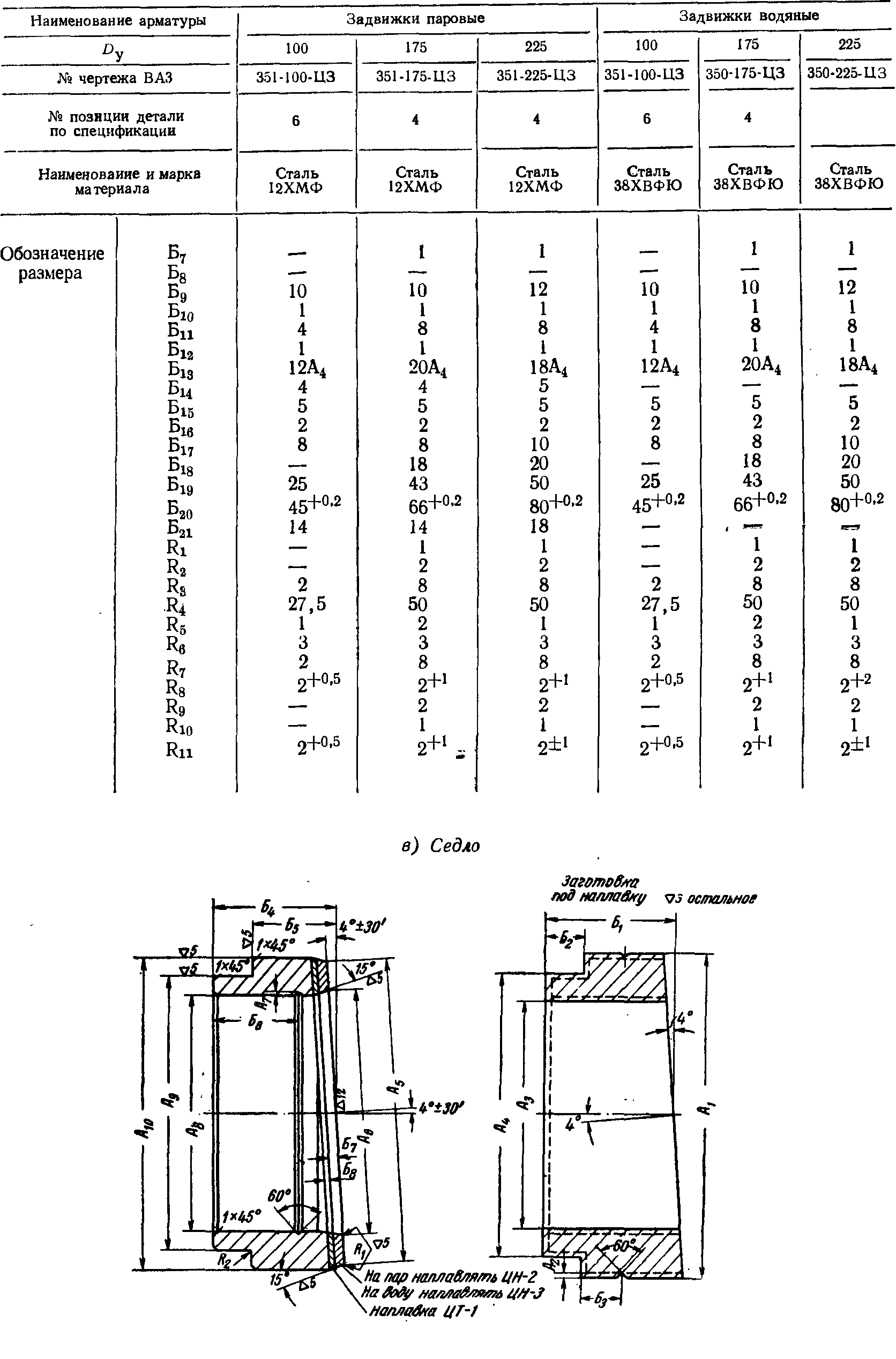

Продолжение табл. 6-7

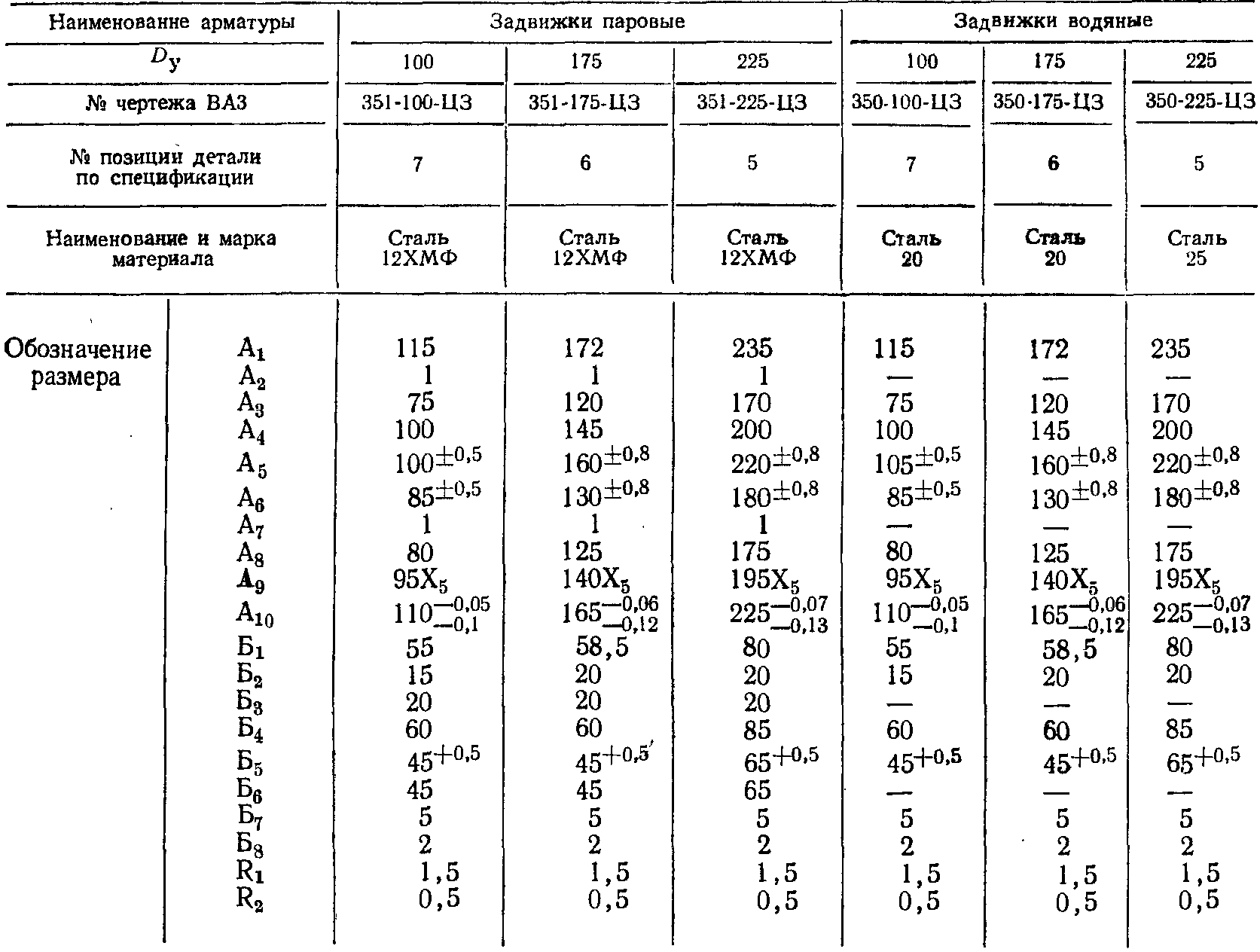

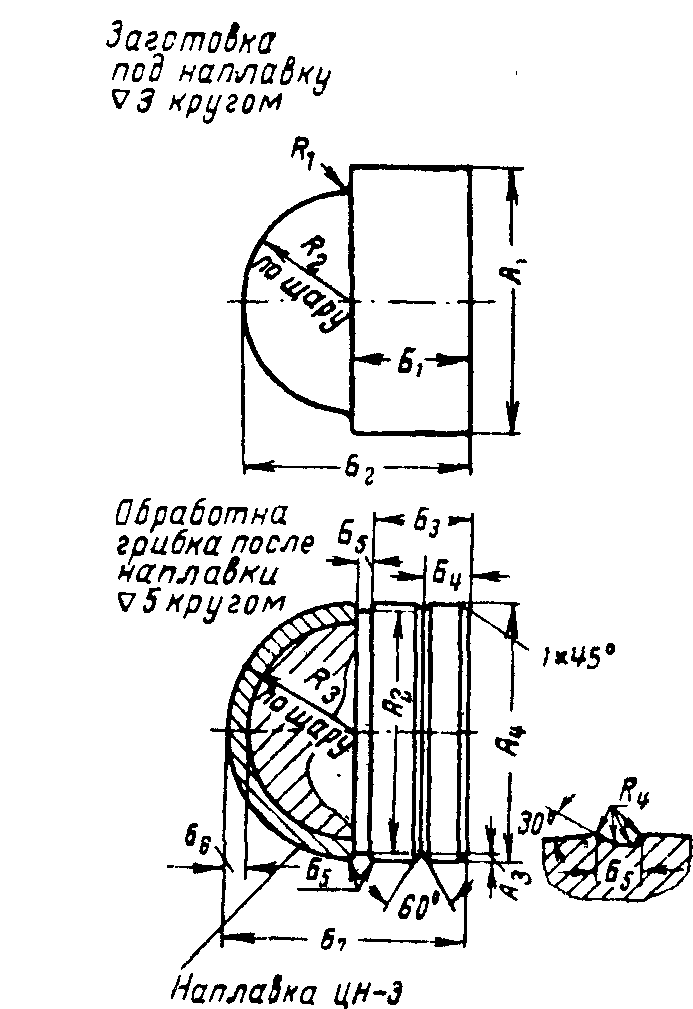

г) Грибок
Примечания:
- Термически обработать до Η=262—295.
- Размер грибка указан номинальный. Фактическая высота установленного грибка определяется при сборке путем подбора из условия обеспечения положения тарелок, указанного в чертеже общего вида.
- Исполнение I при обработке на гидрокопировальном устройстве.
- В грибках задвижек для воды наплавку шаровой поверхности и выточку А3 не делать.
- Грибки задвижек для воды азотировать до твердости по Виккерсу около 1 000 (Нв =700).
д) Шпиндель

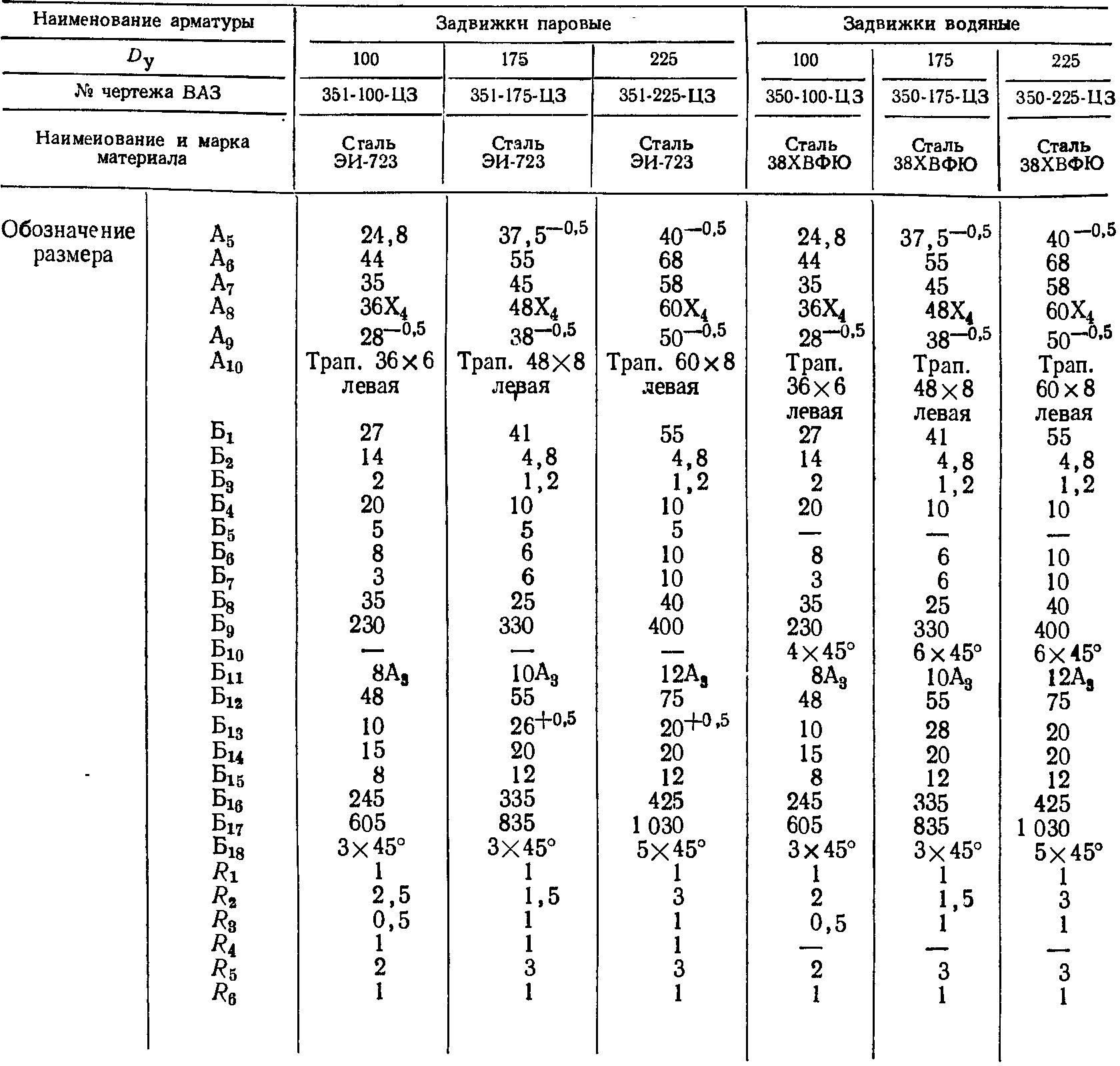

Продолжение табл. 6-7

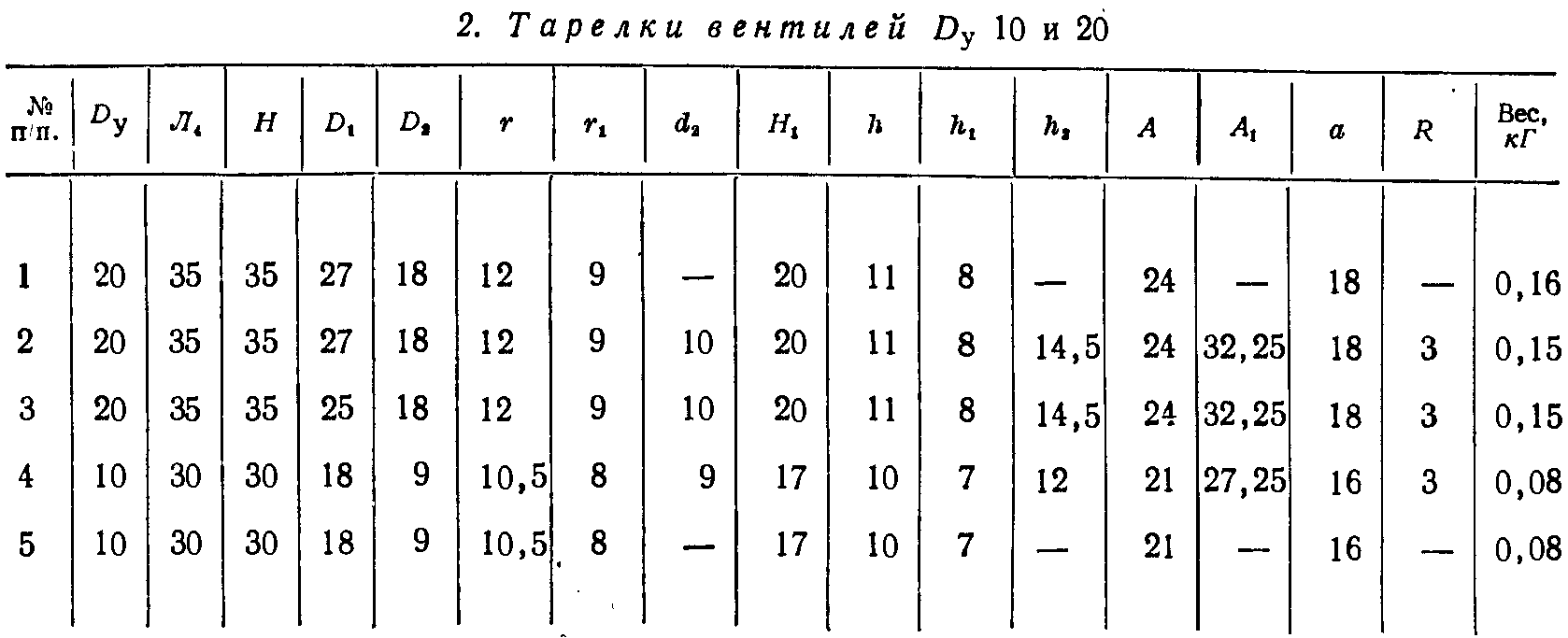

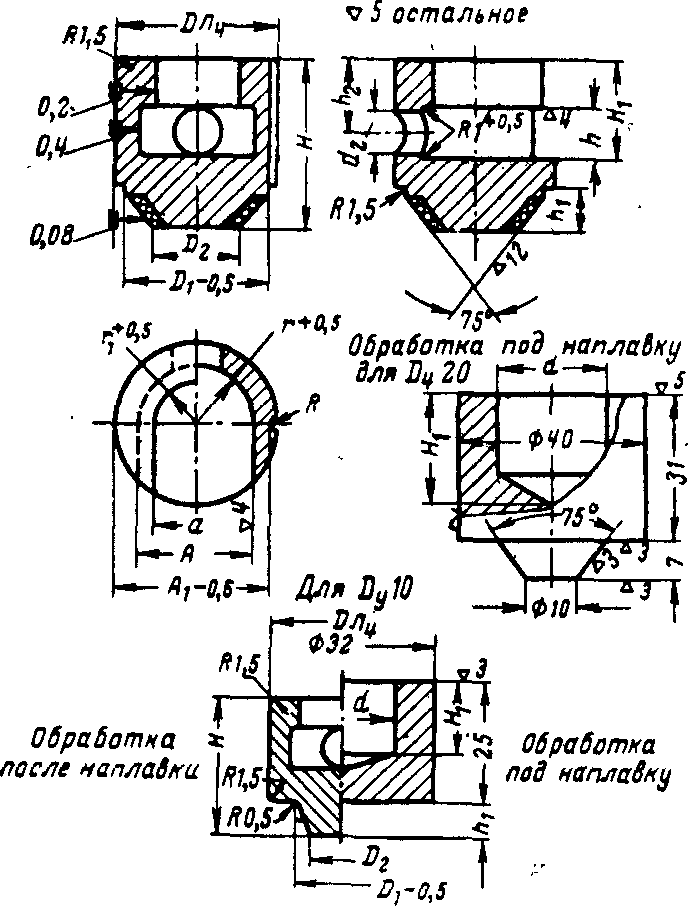

Примечание. Позиции 1, 2 и 5 выполняются без наплавки, а позиции 3 и 4 — с наплавкой.
