ПРОКЛАДКИ ПАРАНИТОВЫЕ
Для арматуры, работающей при давлении Рр60 и температуре 450° С, применяются паранитовые прокладки.
В табл. 6-2 приведены размеры паранитовых прокладок, применяемых для фланцевых соединений арматуры и трубопроводов.
Для арматуры высоких параметров (Ру 200), работающей на воде, допускается применение паранитовых прокладок совместно с металлическими рифлеными прокладками.

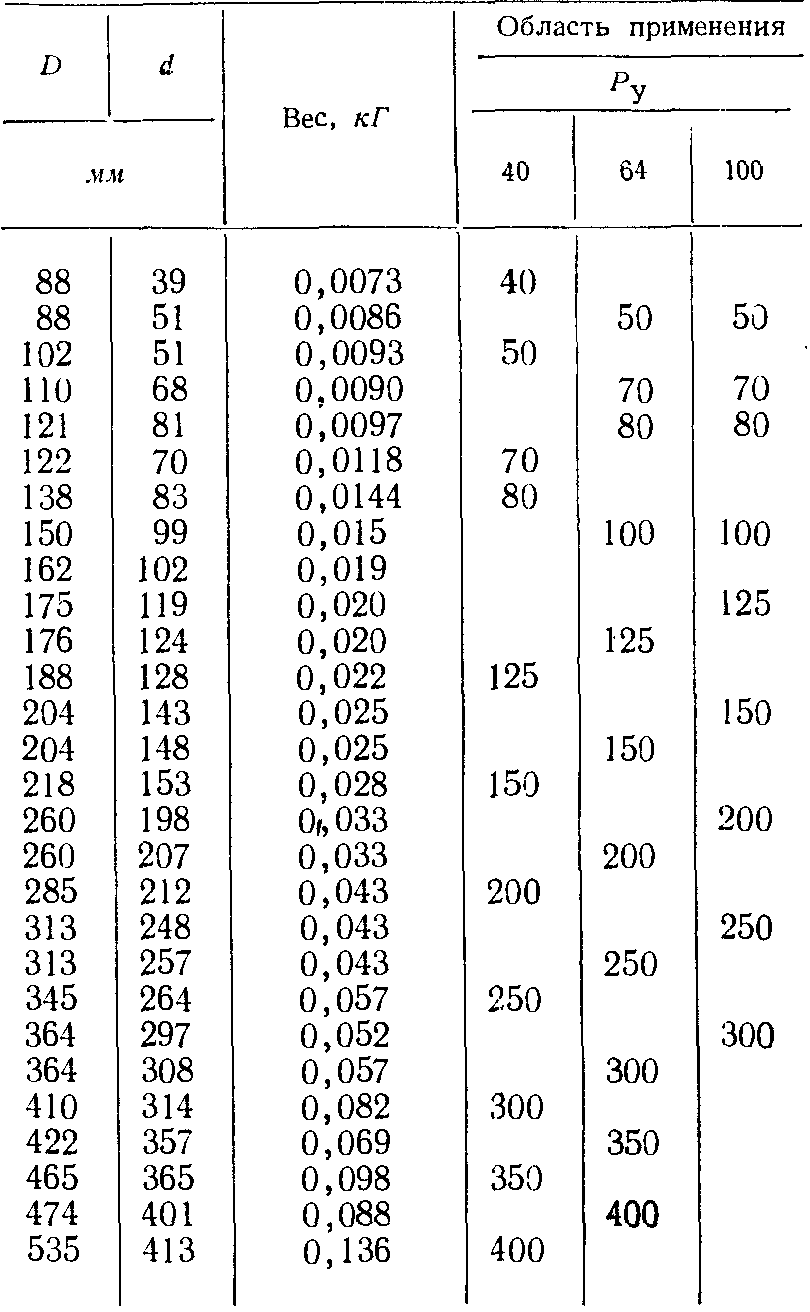

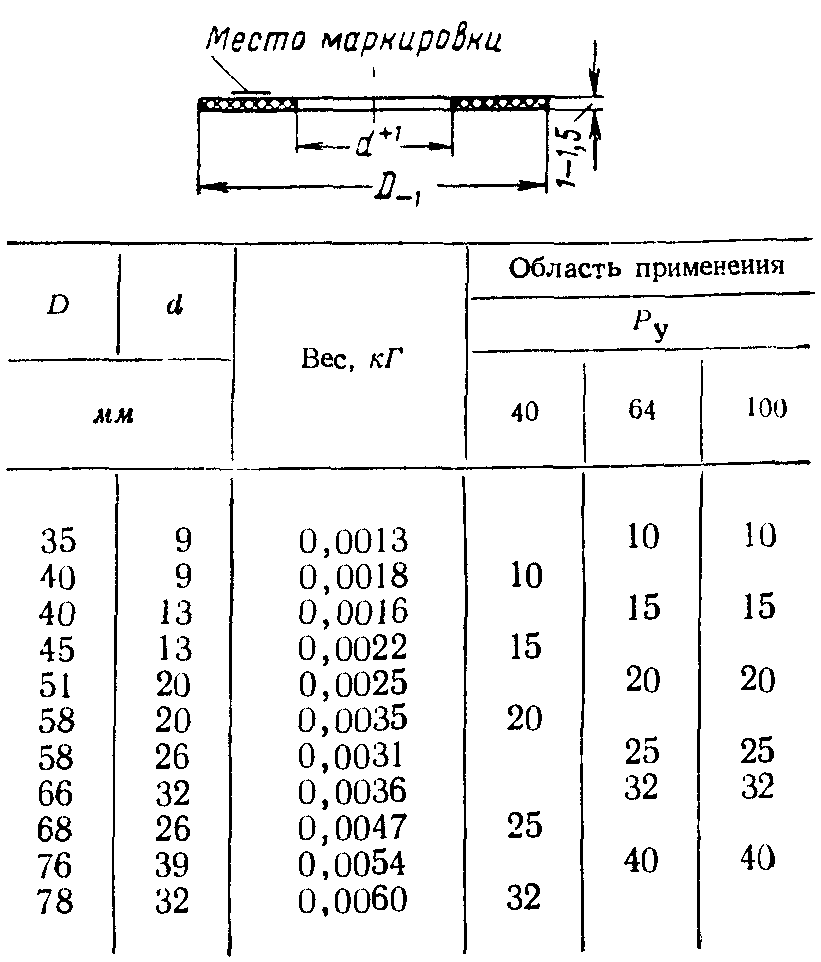

Таблица 6-2
Прокладки паранитовые на Ру 40—100
ПРОКЛАДКИ МЕТАЛЛИЧЕСКИЕ РИФЛЕНЫЕ
В арматуре высоких и повышенных параметров пара (Ру 200 и выше) применяют металлические рифленые прокладки (табл. 6-3).

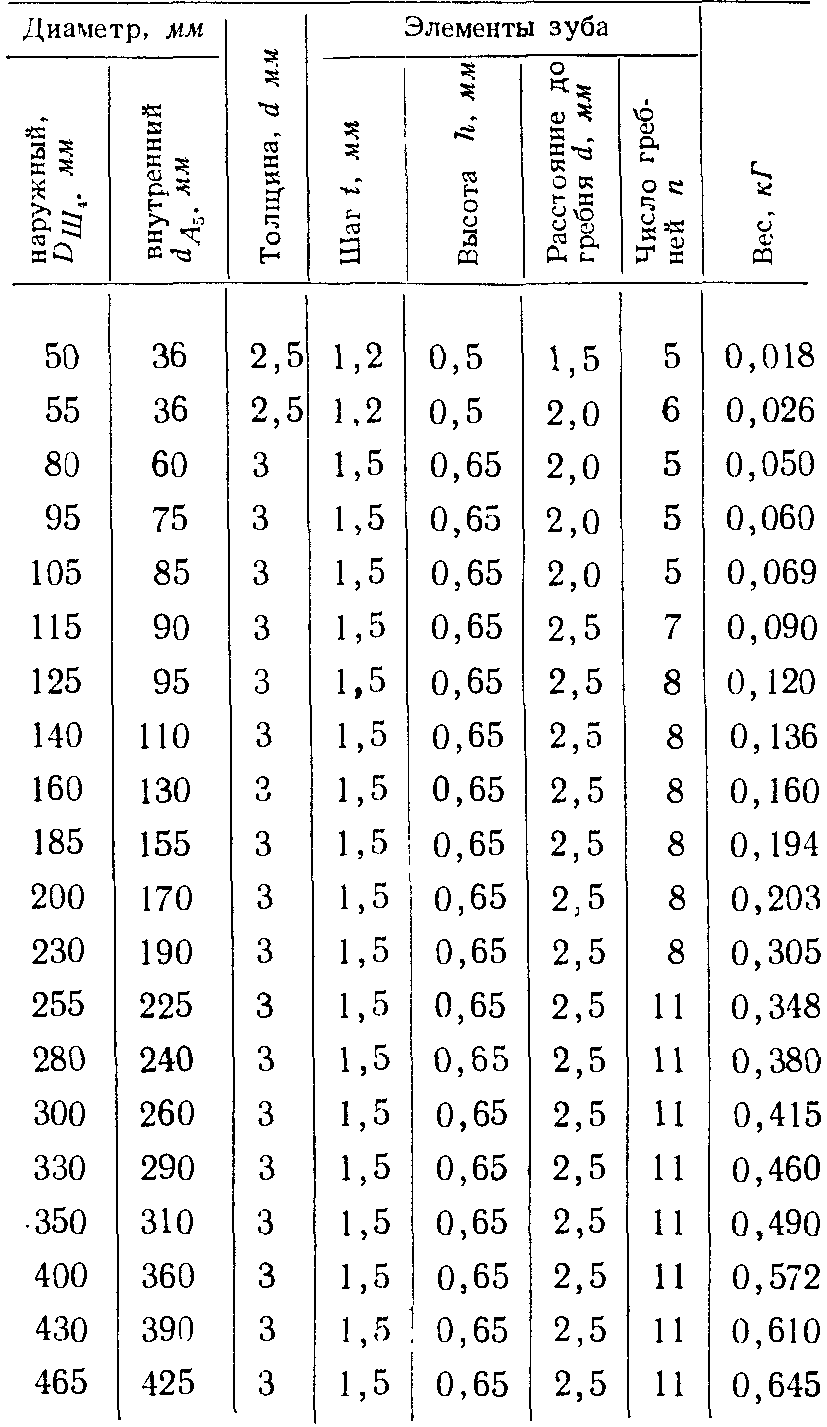

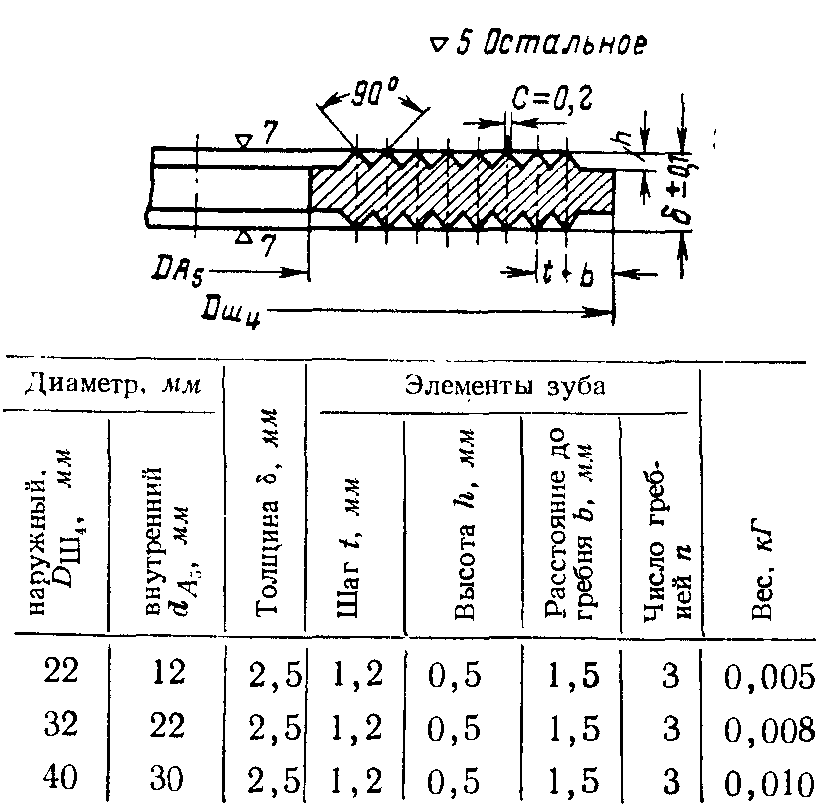

Таблица 6-3
Прокладки рифленые
Прокладки для арматуры на Ργ 200 изготовляются из электротехнической стали марки А (железо «Армко») и на сверхвысокие параметры шара (Рр180 и Т = 585°С) —из аустенитной хромоникелевой стали марки 1Х18Н9Т. Уплотнительные поверхности притираются под 10-й класс чистоты (ГОСТ 2789-59).
ШПИЛЬКИ ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ

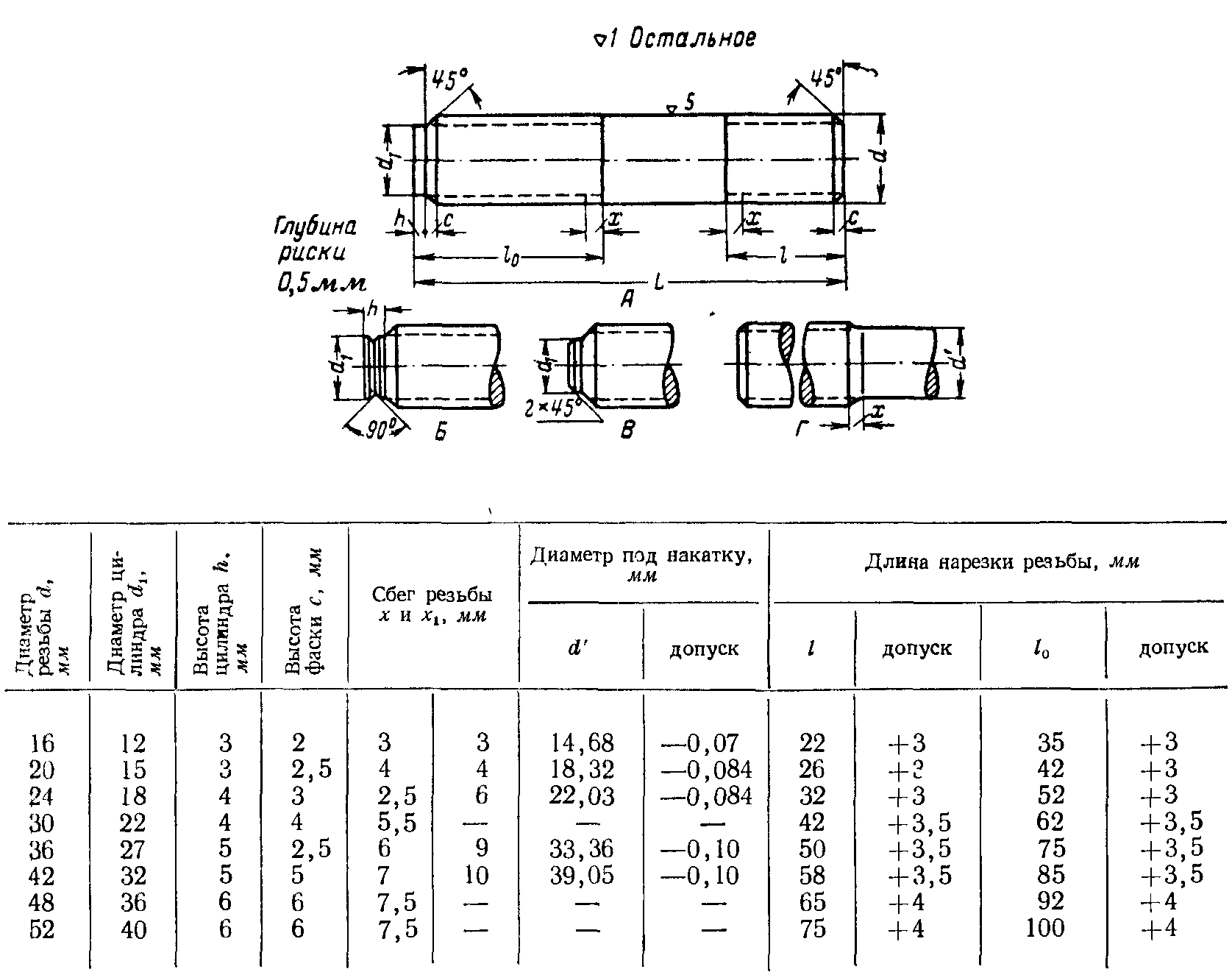

В табл. 6-4 приведены размеры шпилек для фланцевых соединений корпуса с крышкой. Резьба основная метрическая (по ОСТ НКТП-32) изготовляется по 3-му классу точности (ГОСТ 2789-59).
Шпильки из легированной стали имеют следующие отличительные особенности:
шпильки из стали марки 25Х2МФА имеют цилиндрическое окончание (А);
шпильки из стали марки ЭИ-723 имеют цилиндрическое окончание с риской глубиной 0,5 мм (Б);
шпильки из стали марки 38ХВФЮ имеют цилиндрическое окончание с фаской 2X45° (В);
шпильки с накаткой резьбы изготовляются согласно (Г);

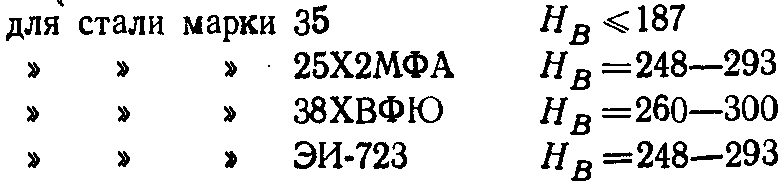

твердость после обработки:
Шпильки для фланцевых соединений
Длина шпилек и вес
ГАЙКИ
В табл. 6-5 приведены размеры гаек, применяемых в арматуре высоких параметров. Резьба основная метрическая (по ОСТ НКТП-32) нарезается по 3-му классу точности с чистотой не ниже 5-го класса (ГОСТ 2789-59).
Гайки из легированной стали имеют следующие отличительные особенности: гайки из стали марки 38ХВФЮ имеют на верхнем торце кольцевую риску глубиной 1 мм; гайки из стали марки 25Х2МФА клеймятся на верхнем торце буквой Ф; гайки из стали марки 1Х14Н14В2М клеймятся на верхнем торце буквой В.
Таблица 6-5
Гайки чистые для арматуры высоких параметров
ПРУЖИНЫ
В табл. 5-6 приведены размеры пружин для главных предохранительных клапанов импульсно-предохранительных устройств. Пружины изготовляются из хромистой стальной проволоки марки 4X13 (ЭЖ-4) по 3-му классу точности (кроме пружины в исполнении 7)
и подвергаются термообработке до твердости 46—50 Н в.
