Пружинные опоры и подвески трубопроводов предназначены для поддерживания тех их участков, которые при нагреве могут перемещаться в вертикальных направлениях. Различают следующие условные обозначения направлений перемещений:
( + ) — перемещение трубопровода вниз (рис. 4-12,а);

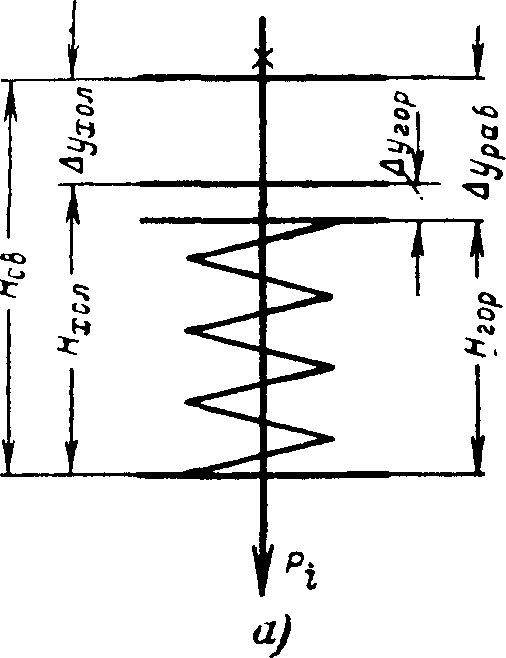

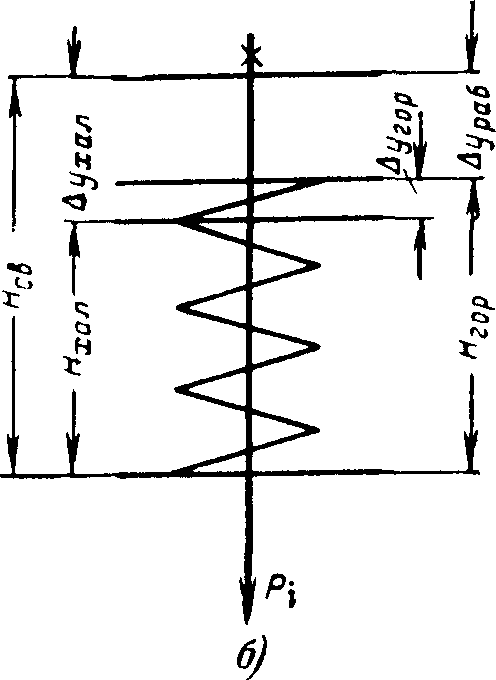

Рис. 4-12. Пружинная опора. Трубопровод после нагрева перемещается вниз (а) или вверх (б).
Сжатие пружины в пределах прогиба Ду от 0 до Амакс принимается пропорциональным приложенной к ней нагрузке, т. е.

где kпр — коэффициент пружины (удельный прогиб пружины на 1 кг нагрузки), мм/кг.
Выбор пружин для опор и подвесок трубопроводов производится по холодной весовой и фактической рабочей нагрузкам с учетом заданного вертикального перемещения поддерживаемой ими точки трубопровода при его нагреве. Расчет производится по формуле:
(—) — перемещение трубопровода вверх (рис. 4-12,б).

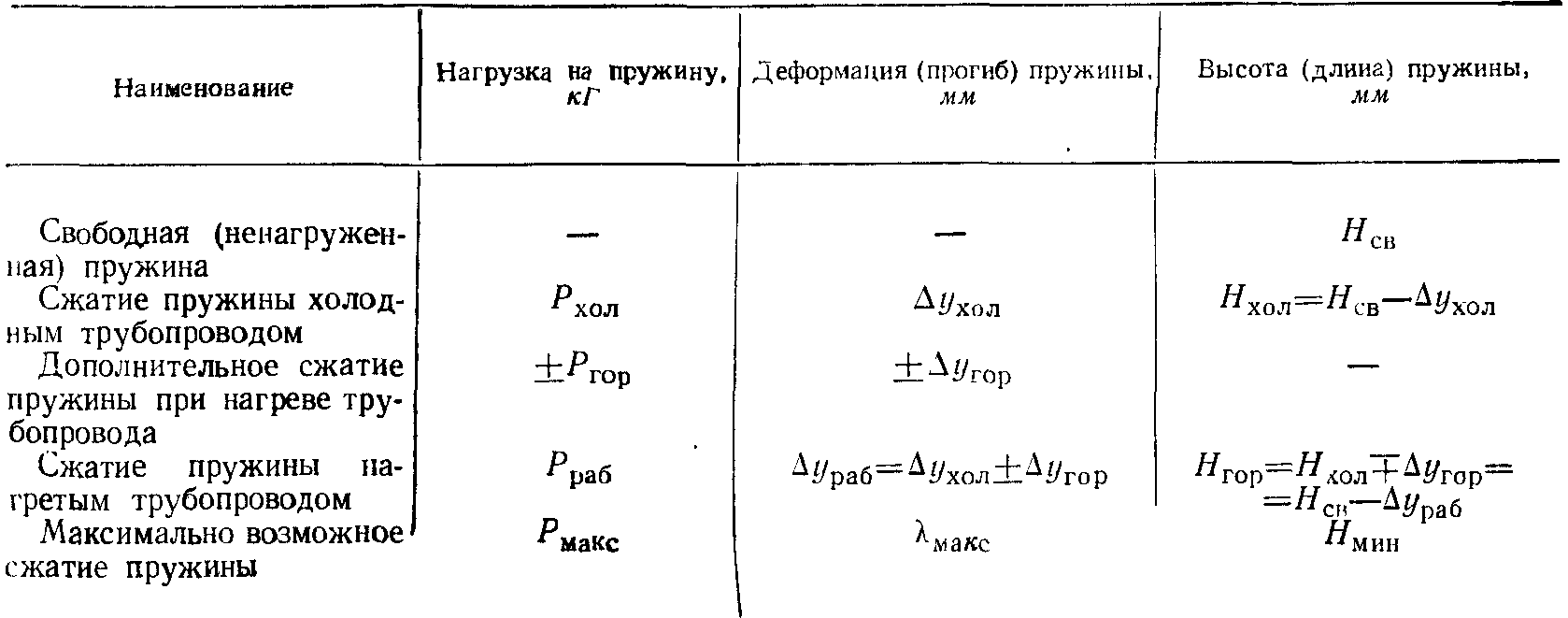

Усилия и деформации в пружинах обозначаются следующим образом:

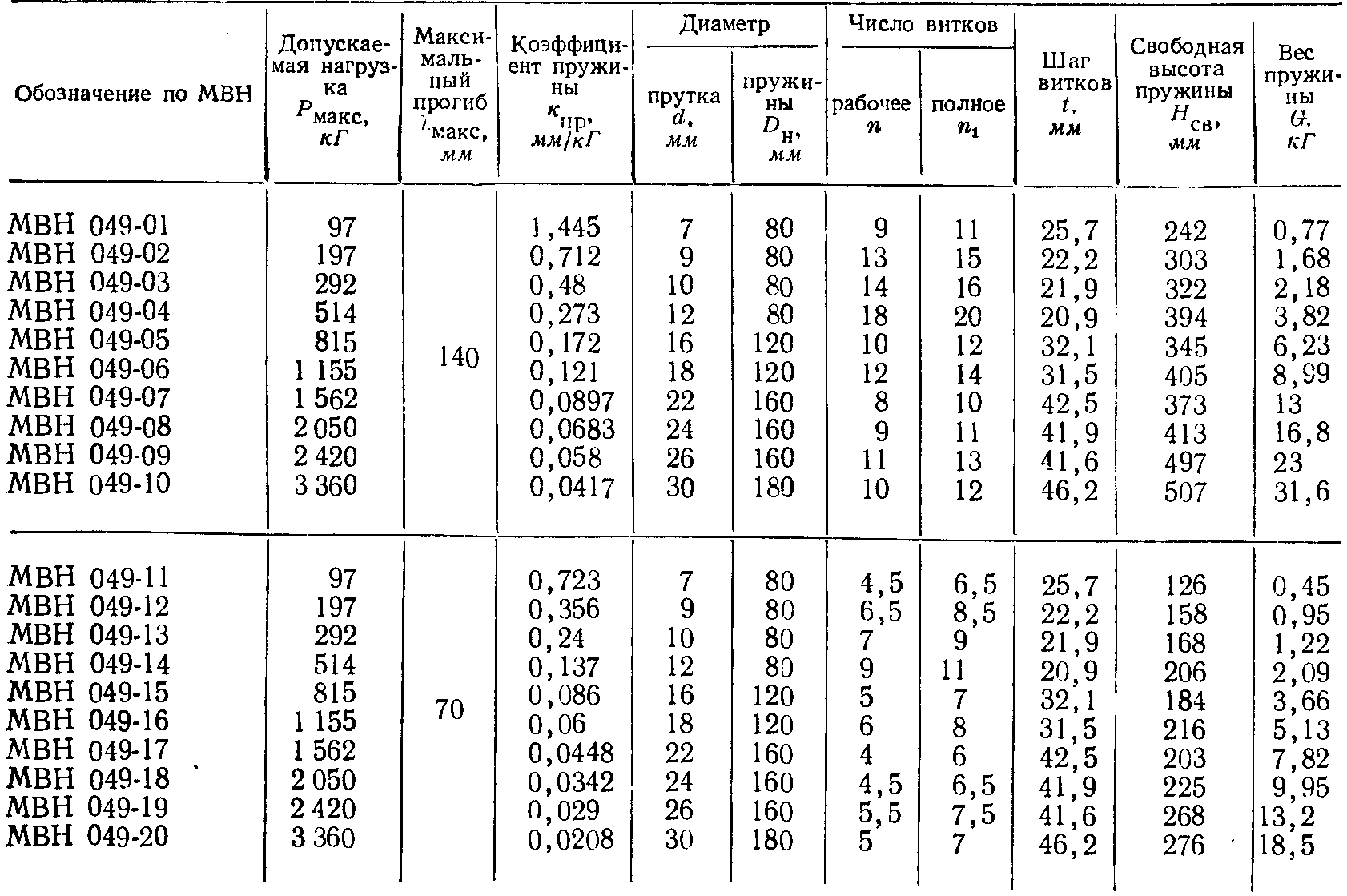

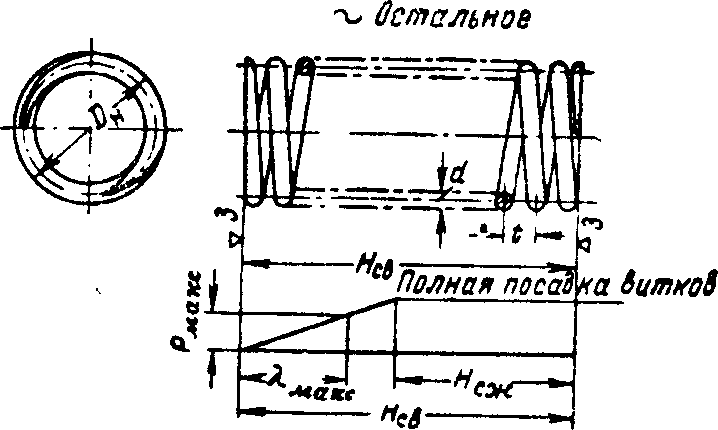

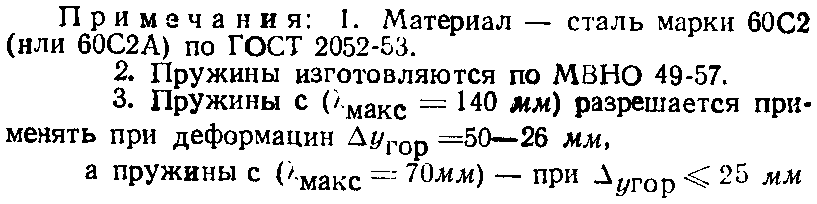

Сортамент пружин для опор и подвесок трубопроводов (по МВ Н)


После определения положения точки О прогиб точек крепления пружин на горизонтальных ветвях трубопровода находится путем условного переноса в точку О конца А трубопровода, изображенного на рис. 4-14. Расчет выполняется в отдельности для каждого участка ОВГ и ОБА по рис. 4-15, расположенных по обе стороны от нейтральной точки О.
При установке в опорах и подвесках пружины должны быть стянуты установочными болтами или шпильками на величину их сжатия весовой нагрузкой холодного трубопровода; в рабочих чертежах опорных устройств должна указываться высота пружины, сжатой холодным весом трубопровода (Нхол), которая в МВН называется установочной высотой пружины (Нуст).
