Краны пробковые в качестве запорной арматуры применяются для воды, нефти, масла, газов и др. до 10.
Краны должны быть герметичными, пропуск среды через металл корпуса, а также уплотнительные поверхности не допускается.
Площадь живого сечения в пробноспускных и газовых кранах в положении «Открыто» должна быть не менее 0,7 площади сечения условного прохода, а для всех остальных типов кранов — не менее площади сечения условного прохода.
Литые корпуса и пробки кранов изготовляются из серого чугуна марки не ниже СЧ15-32 по ГОСТ 1412-54, латуни по ГОСТ 1019-47 и бронзы по ГОСТ 613-50. Рукоятки кранов изготовляются из нетеплопроводных материалов (дерево, пластмасса и др.).

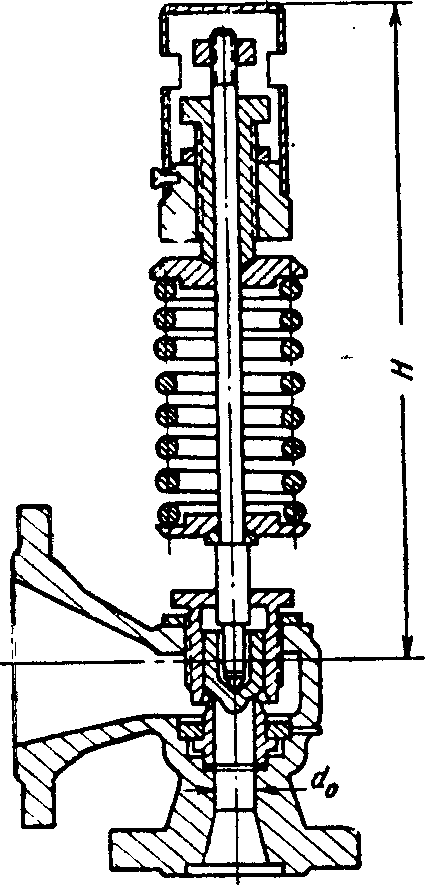

Рис. 5-44. Полноподъемный фланцевый предохранительный клапан.
Рис. 5-46. Водоуказательный прибор трехстекольный 120-155 кГ/см2.

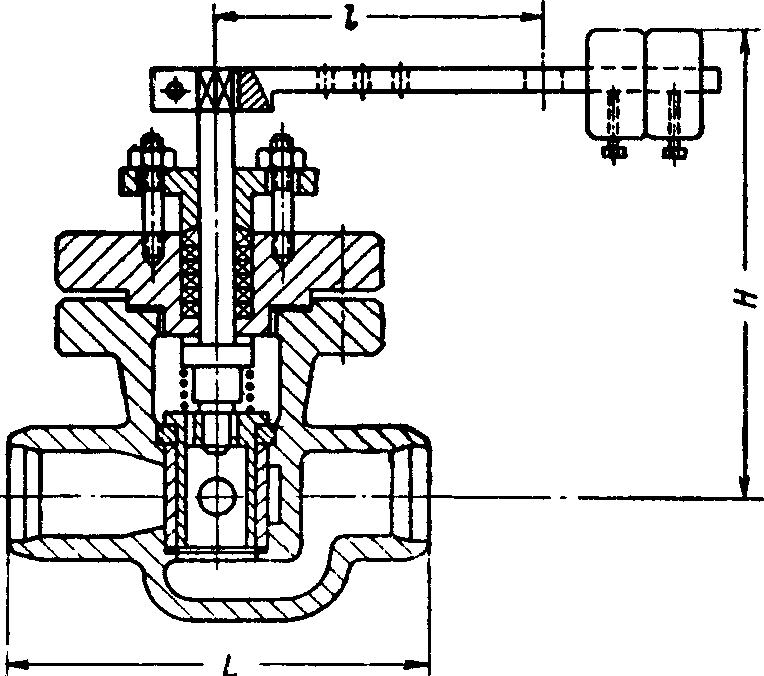

Рис. 5-45. Регулирующий питательный бесфланцевый клапан.

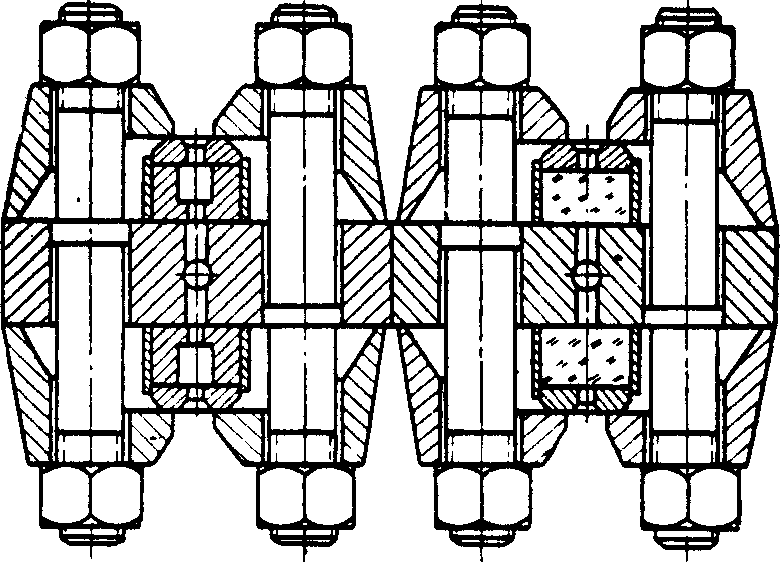

Рис. 5-47. Металлическая вставка.
Конструкция головки прибора (рис. 5-48) разработана из условий по возможности простого крепления его к штуцерам барабана.
Вынос сальниковой камеры в верхнюю часть вентиля облегчает его набивку, выполняемую из асбестовых прографиченных колец. Седла в корпусах головок наплавлены электродами марки ЦТ-1. Тарелки изготовлены из стали марки 3X13 с соответствующей термообработкой. Выполнение колонки из трех однотипных элементов в значительной степени облегчает технологию производства. Применение вставных шпилек в корпусе колонки для крепления прижимных планок облегчает разборку и сборку прибора.
Продувочный вентиль (рис. 5-49) состоит из двух вентилей.
Закрытие вентилей всех исполнений производится вращением маховика по часовой стрелке вручную или при помощи дистанционного привода.

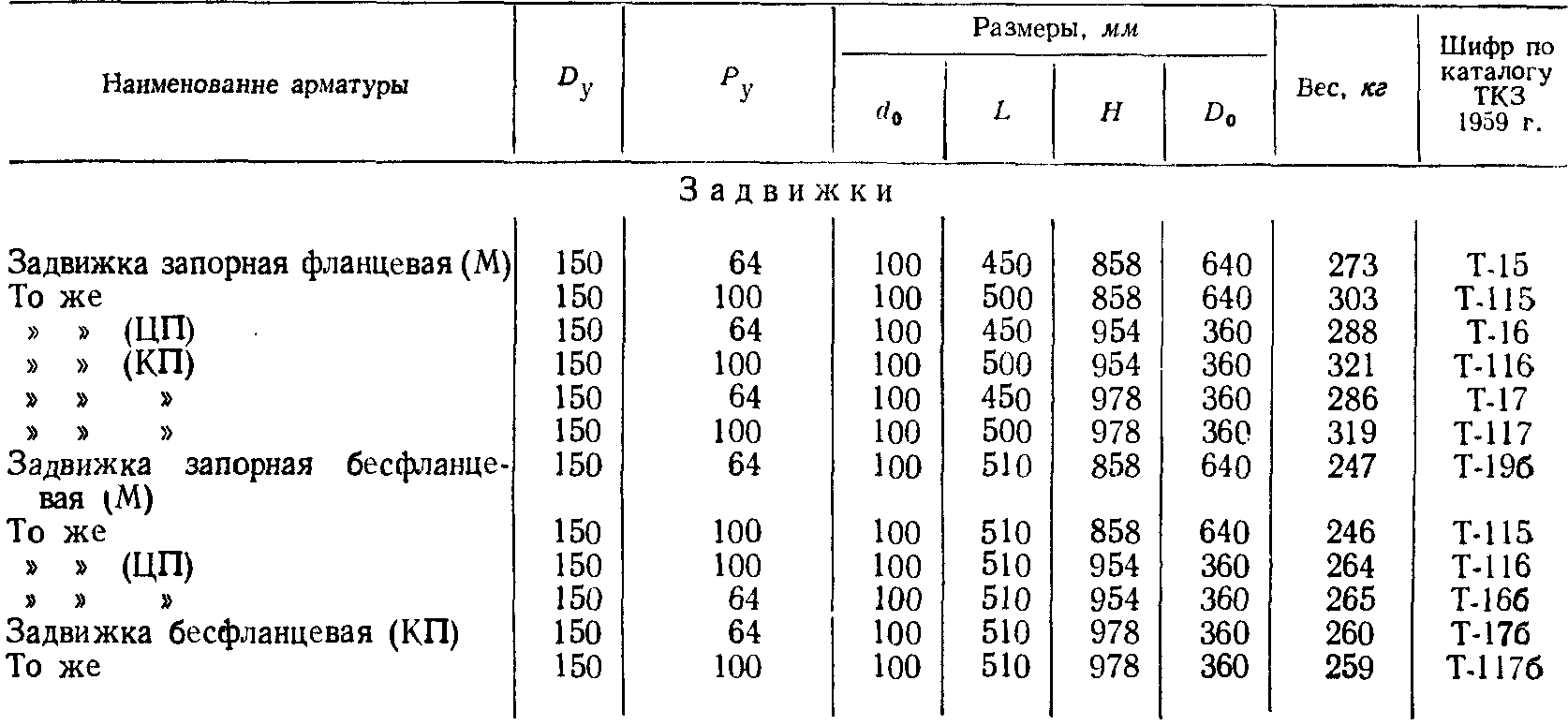

Задвижки (рис. 5-43) изготовляются на 64 и 100 с фланцами и бесфланцевые.

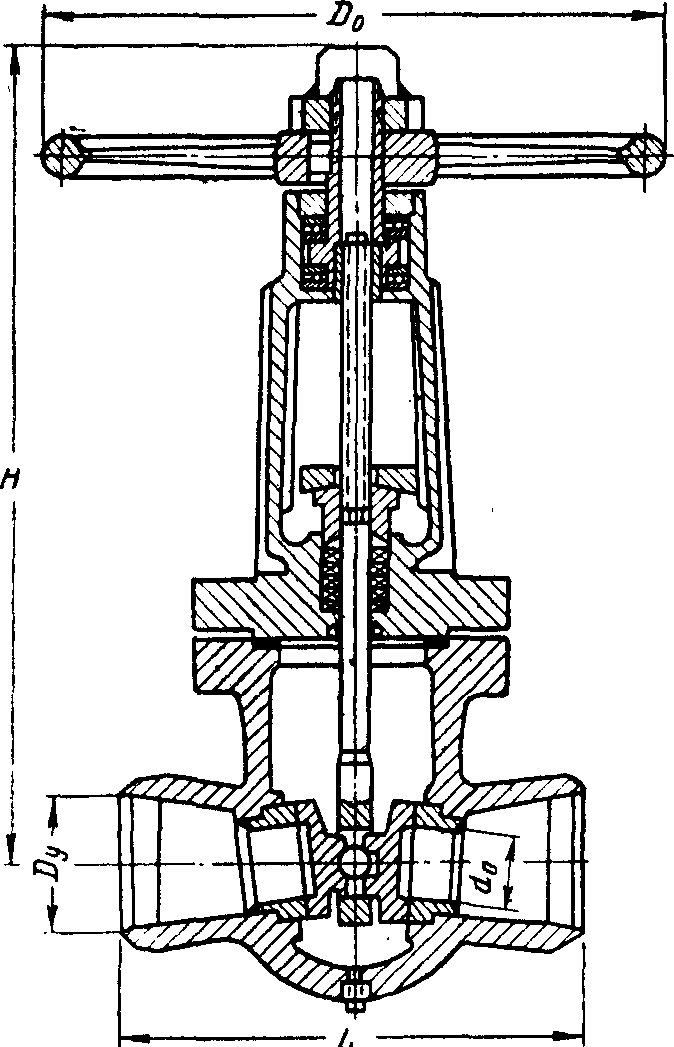

Рис. 5-43. Запорная задвижка бесфланцевая Dy 150 с маховиком.
Затвор задвижки состоит из двухдискового самоустанавливающегося клина; обойма, в которой закреплены диски, жестко связана со шпинделем и перемещается по специальным пазам, выполненным в корпусе задвижки; благодаря такой конструкции задвижки могут устанавливаться в любом положении как на горизонтальных, так и на вертикальных участках трубопроводов.
Разгрузочного устройства задвижки не имеют; в случае необходимости байпасные вентили заказываются отдельно.
Закрытие задвижек, так же как и вентилей, производится вращением маховика по часовой стрелке вручную или при помощи дистанционного привода.
Предохранительные клапаны (рис. 5-44) изготавливаются двух типов — рычажные и пружинные.
Рычажные клапаны имеют специальное пружинное устройство для ускорения посадки клапана при прекращении его действия. Рычаги клапанов имеют вставные закаленные призмы; положение груза фиксируется на рычаге хомутами из полосовой стали.
Пружинные клапаны выпускаются на рабочее давление 35—45 и 100-110 кГ/см2. При установке клапанов на давление ниже 35 кГ/см2 высота подъема тарелки клапана сокращается. Установка пружинных клапанов при давлениях ниже 30 кГ/см2 не рекомендуется.
Величина давления начала открытия клапана регулируется резьбовой втулкой, которая по окончании регулировки закрывается колпаком.
Для нормальной работы регулировку клапана следует производить при температуре окружающей среды не более 60° С.
Регулирующие клапаны (рис. 5-45) изготовляются трех типов: регулирующие питательные, регулирующие поплавковые и редукционные.
Регулирующие питательные клапаны выполнены поворотными и имеют поворот рычага клапана на угол 90°.
Максимальная площадь открытия окон золотников у клапанов Dy 50 составляет 300 мм2, Dy 80-700 мм2, Dy 100-1 500 мм2, Dy 150-3 000 и Dy 200-4 000 мм2.

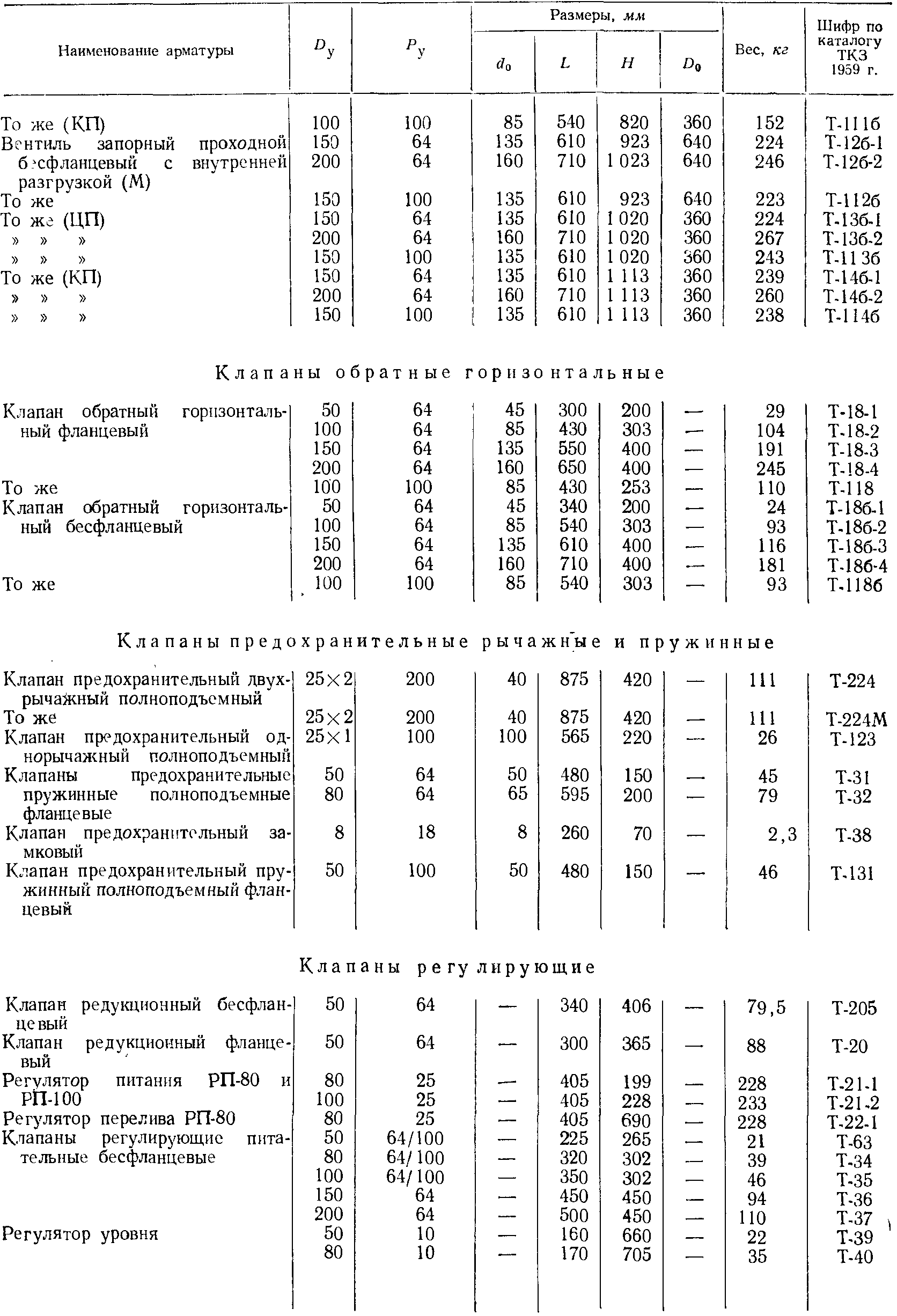

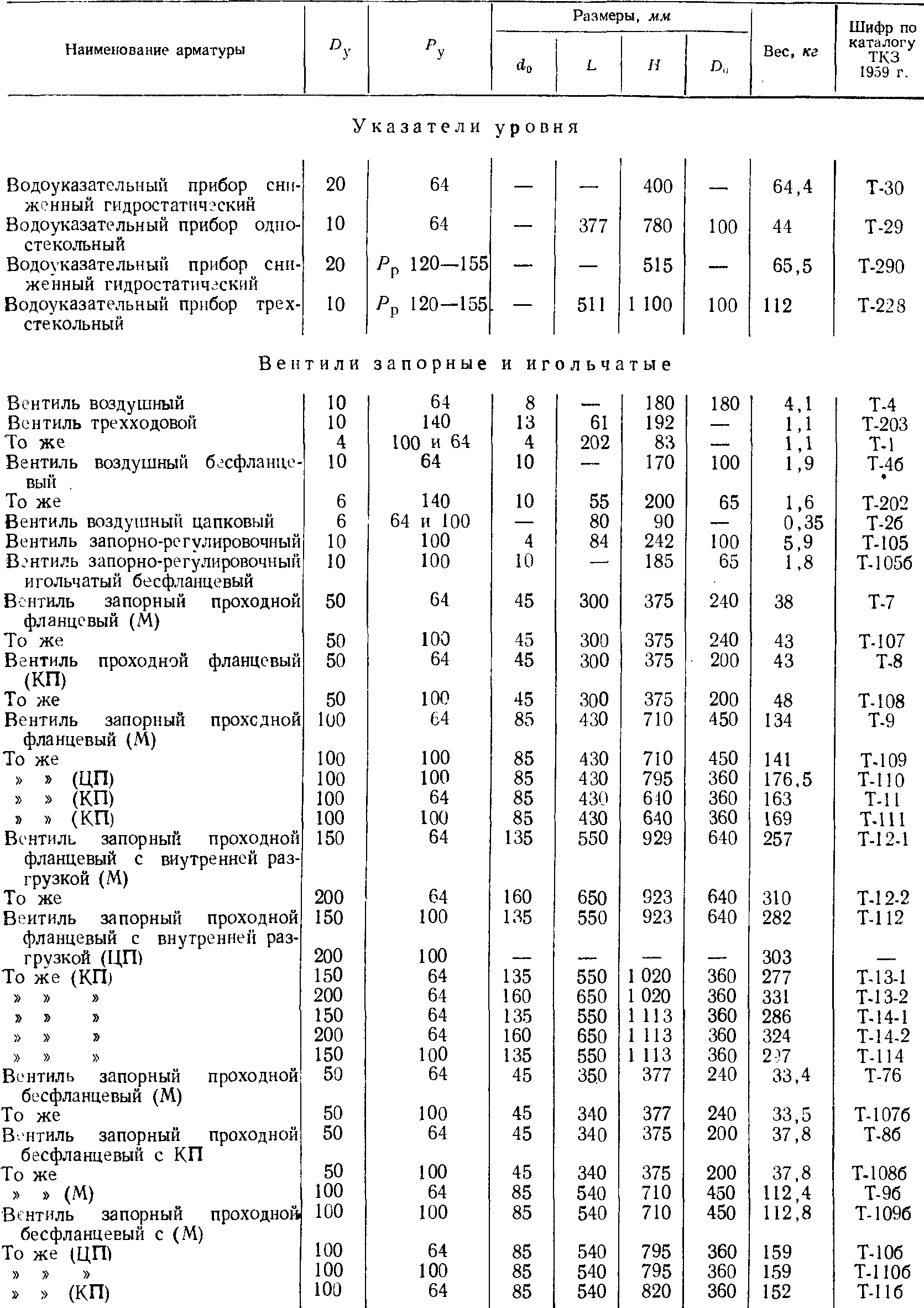

Арматура Таганрогского котельного завода

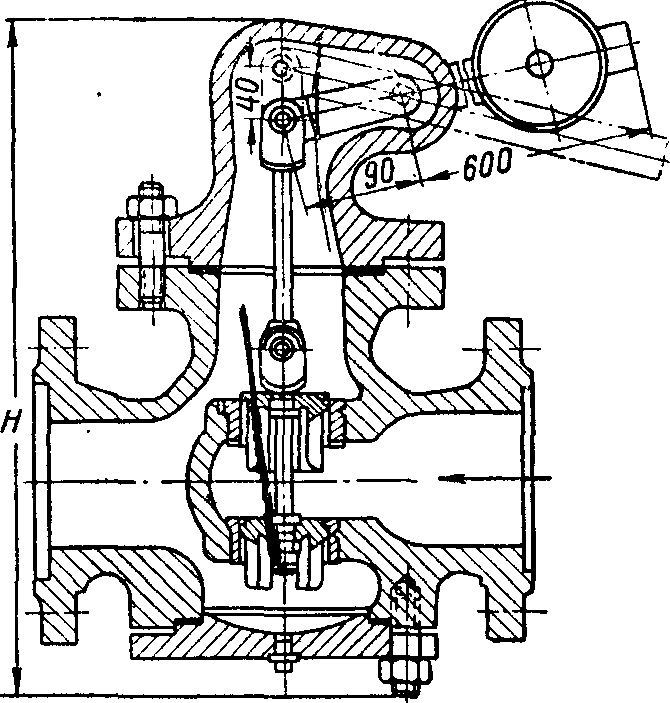

Рис. 5-41. Клапан регулирующий Dy 80, 100, 150 и 200.
Водоуказательный прибор Н-670 для котлов высокого давления (рис. 5-46) предназначен для работы на стеклах и на слюде. Прибор снабжается имеют катаракт, который обеспечивает плавность их работы и может размещаться как с правой, так и с левой стороны клапана.
Вертикальные клапаны фланцевые для воды на Ру 64 и 100 изготовляются на Dy 100, 150, 200 и 250; эти клапаны также оборудованы демпферным устройством, обеспечивающим плавную (без ударов) посадку тарелки.
Регулирующие клапаны (рис. 5-41) изготовляются на Ру 64 и 100 и предназначаются для понижения давления пара до нужных потребителю параметров. Понижение давления пара достигается соответствующим подъемом золотника, перекрывающего проход в корпусе клапана. Регулирование давления может осуществляться либо автоматически при соединении рычага клапана с колонкой регулирования давления (КРД), либо вручную.
Дроссельные клапаны Dy 200-600 фланцевые для среды с параметрами Ру 2,5 предназначаются для снижения давления греющего пара, поступающего в деаэраторы атмосферного типа. Поворотная дроссельная заслонка закрепляется штифтами на оси, которая соединена с рычагом сервомотора колонки регулирования давления.
