В рабочий проект станционных трубопроводов входят следующие части:
а) Сборочные чертежи трубопровода, на которых показывается общий вид трубопровода с нанесением всех деталей арматуры, приводов к ней, байпасов, штуцеров для присоединения дренажей, штуцеров и бобышек для присоединения устройств КИП и автоматики, а также с разбивкой на блоки и указанием типов всех опор и подвесок. На сборочном чертеже должна быть указана категория трубопровода по классификации Госгортехнадзора, а также пробное давление гидравлического испытания для трубопровода в сборе.
Если проект трубопровода выполняется для изготовления и поставки россыпью, то на сборочном чертеже проставляют размеры всех деталей; если трубопровод поставляется блоками, то на сборочном чертеже указывают размеры только тех деталей, которые не вошли в состав блока, а также габаритные размеры блоков и размеры привязки осей трубопровода и его характерных точек к строительным конструкциям зданий и к оборудованию.
На сборочном чертеже трубопровода штриховкой концов должны быть выделены трубы, имеющие монтажные припуски, а также те участки прямых труб, на которых назначается холодная растяжка трубопровода. Для выполнения сборочных чертежей трубопроводов рекомендуется масштаб 1 : 50 или 1 : 100 в зависимости от сложности и протяженности трубопровода.
На каждом сборочном чертеже должен быть проработан только данный трубопровод. В местах пересечений или близкого расположения с другими трубопроводами последние показывают тонкими пунктирными линиями, указывающими только на занятость этих мест.
Строительные конструкции зданий и оборудование на сборочном чертеже показывают тонким условным пунктиром без размеров.
Все детали и блоки трубопровода на сборочном чертеже должны быть пронумерованы порядковыми номерами, под которыми они вносятся в спецификации сборочного чертежа. Обязательной принадлежностью сборочного чертежа трубопровода являются спецификации деталей, блоков, арматуры, экспликации штуцеров, точек дренажа и приводов к арматуре, а также перечень опор и подвесок.

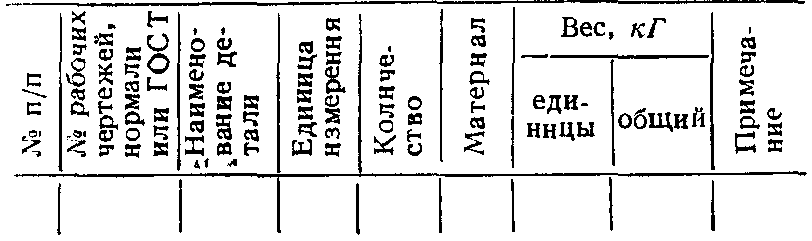

б) Спецификации деталей к сборочному чертежу рекомендуется составлять по следующей форме:

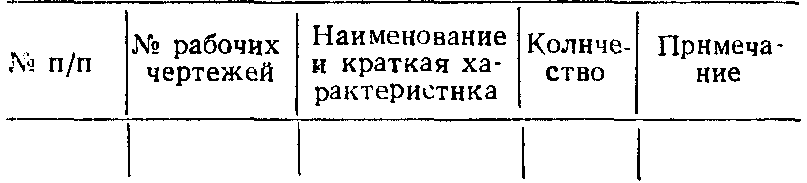

в) Экспликации штуцеров, точек дренажа и приводов к арматуре составляются по форме:
г) Список опор и подвесок составляется для всего трубопровода по сборочному чертежу по форме:
Подсчет нагрузок на каждую опору и подвеску производится в зависимости от ее характера в соответствии с вышеприведенными указаниями. Под прочими нагрузками понимаются горизонтальные нагрузки от трения или нагрузки от компенсационных опорных реакций. В последних случаях в графе «Примечание» приводятся указания о направлении действия указанных нагрузок.
д) Рабочие чертежи деталей трубопровода, где каждая деталь вычерчивается на отдельной форматке, на которой даются указания в отношении размеров детали, материала, термической обработки, класса точности, обработки кромок, чистоты отделки поверхности, пробного давления при гидравлическом испытании и т. п.
В случае применения деталей, нормализованных в системе МВН или ГОСТ, рабочие чертежи не разрабатываются, а в спецификации сборочного чертежа указывается номер рабочего чертежа по МВН или по ГОСТ.
Для прямых труб, не требующих никакой дополнительной обработки, кроме отреза концов и обработки кромок под сварку, рабочие чертежи не разрабатываются и трубы включаются в спецификацию сборочного чертежа с указанием длины, учитывающей монтажные припуски и размеры холодной растяжки.
е) Рабочие чертежи блоков трубопроводов, где каждый блок вычерчивается на отдельной форматке, на которой даются указания по составу, размерам и весу блока, сварке или соединению его деталей, термической обработке стыков и всего блока в целом, пробному давлению при гидравлическом испытании блоков и т. д. На чертеже блока приводится спецификация всех деталей, по отношению к которым чертеж блока является сборочным чертежом.
ж) Рабочие чертежи опор и подвесок. Каждая опора или подвеска вычерчивается на отдельной форматке, на которой показывается ее общий вид в сборе с поддерживающей опорной конструкцией. На атом же чертеже помещается полная спецификация всех деталей и элементов, из которых состоят опора и опорная конструкция. Целесообразно разделять эту спецификацию на две части: в одну часть спецификации вписываются детали, требующие специального изготовления и обработки (сверление, фасонные вырезки, нарезка и т. п.); в другую часть включаются детали опорных конструкций из прокатных профилей металла, не требующие механической обработки. Такая форма дает возможность комплектующей организации поставлять прокат непосредственно на стройку, без завоза его на трубопроводные заводы. На свободном поле чертежа помещаются все указания по сборке, наладке, регулировке и испытанию, а также указываются прочие требования по изготовлению опоры. На каждой опоре обязательно должны быть указаны максимальные допускаемые для нее нагрузки, определяемые по наименее прочному элементу.
На чертежах пружинных опор и подвесок должна указываться величина первоначального затяга пружины.
и) Рабочие чертежи приводов к арматуре выполняются в виде монтажных схем с нанесением на них всех элементов привода, тяг и т. п., а также помещаются спецификации деталей и даются все указания по монтажу и регулированию привода.
Технический проект трубопроводов состоит из следующих частей:
а) расчеты компенсации тепловых удлинений всех участков проектируемых трубопроводов. При наличии в одном и том же трубопроводе нескольких сходных по конфигурации участков можно ограничиться расчетом наиболее нагруженного и жесткого из них;
б) компоновочные чертежи трубопроводов, необходимые для увязки трасс трубопроводов между собой и с другими видами оборудования.
