По своей конструкции арматура на повышенные параметры пара (140 кГ/см2 и 570° С) мало отличается от соответствующей арматуры высокого давления; изменения касаются главным образом качества применяемых материалов, строительных длин и некоторых конструктивных особенностей (установка в тарелке вентиля направляющей шпонки, наличие разгрузочного отверстия и т. п.).
Новыми по конструкции являются регулирующие питательные клапаны на параметры 178 ати и 320°С не скальчатого типа, а в виде шиберной задвижки; такая конструкция оправдала себя на котлах сверхвысоких параметров Черепетской ГРЭС.
По рекомендации ЦНИИТМАШ для паровой арматуры с параметрами пара 140 кГ/см и 570° С с литыми деталями применяется сталь марки 15Х1М1ФЛ, а для кованых —  сталь марок 15Х1М1Ф и 12Х1МФ.

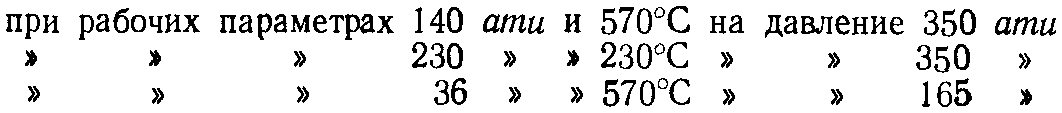

Корпус и крышка арматуры подвергаются гидравлическому испытанию на прочность при давлениях:
Каждая единица арматуры снабжается паспортом, в котором указываются: заводской номер (кроме вентилей Dy 10 и 20), номер чертежа, рабочие параметры, величина испытательного гидравлического давления на прочность и плотность, номер плавок металла корпуса и крышки, сертификат на материал корпуса и крышки.
Все наружные поверхности арматуры, за исключением шпинделя, окрашиваются в серый цвет; боковые поверхности фланцев паровой арматуры, за исключением арматуры Dy 10 и 20, окрашиваются в красный цвет.
Ниже приведены некоторые конструктивные особенности арматуры на 140 ати и 570° С, отличающие ее от арматуры высокого давления.
Вентили выпускаются с условными проходами Dy 10 и 20 с ручным управлением

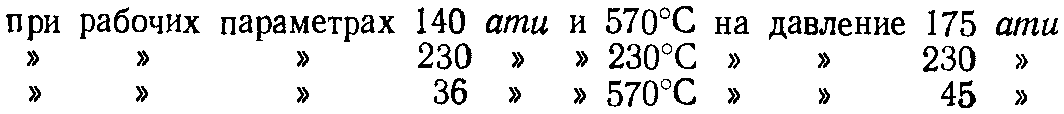

В собранном виде арматура подвергается гидравлическому испытанию на плотность запорных органов, сальникового уплотнения и фланцевого соединения при давлениях: от маховика и Dy 50 — с дистанционным управлением при помощи электропривода или приводной головки (рис. 5-17).

На фланцах арматуры, прошедшей гидравлическое испытание, заводом выбивается клеймо, в котором показаны: марка завода, заводской номер изделия (кроме вентилей Dy 10 и 20), номер чертежа, рабочие параметры, условный проход (средняя цифра номера чертежа).
В вентилях Dy 10 и 20 тарелки изготовляются с разгрузочным отверстием; между тарелкой и корпусом предусмотрена направляющая шпонка для предотвращения провертывания. тарелки, что улучшает плотность прилегания тарелки к корпусу.

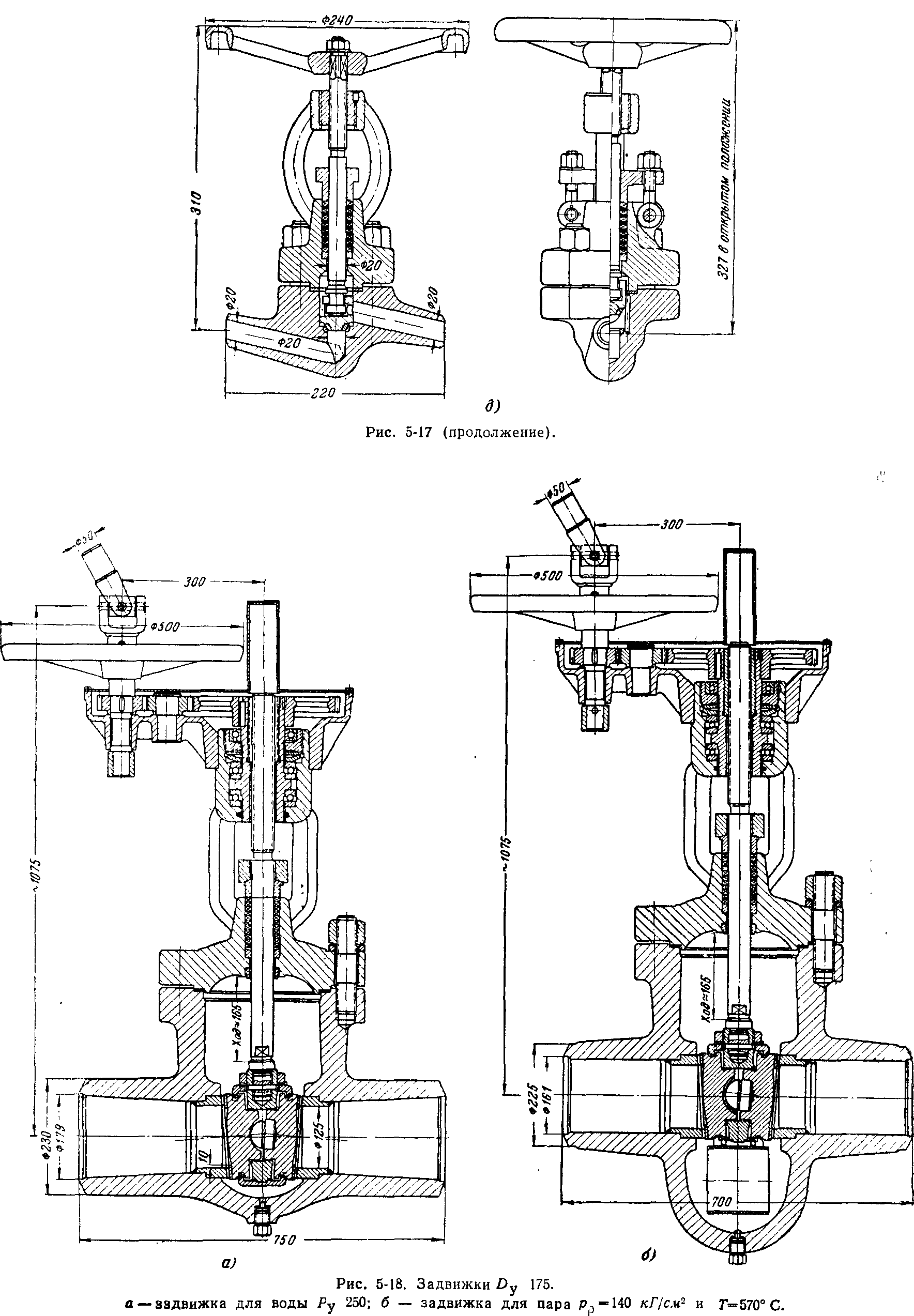

Задвижки выпускаются с условными проходами Dy 100, 175, 225 и 250 (рис. 5-18).

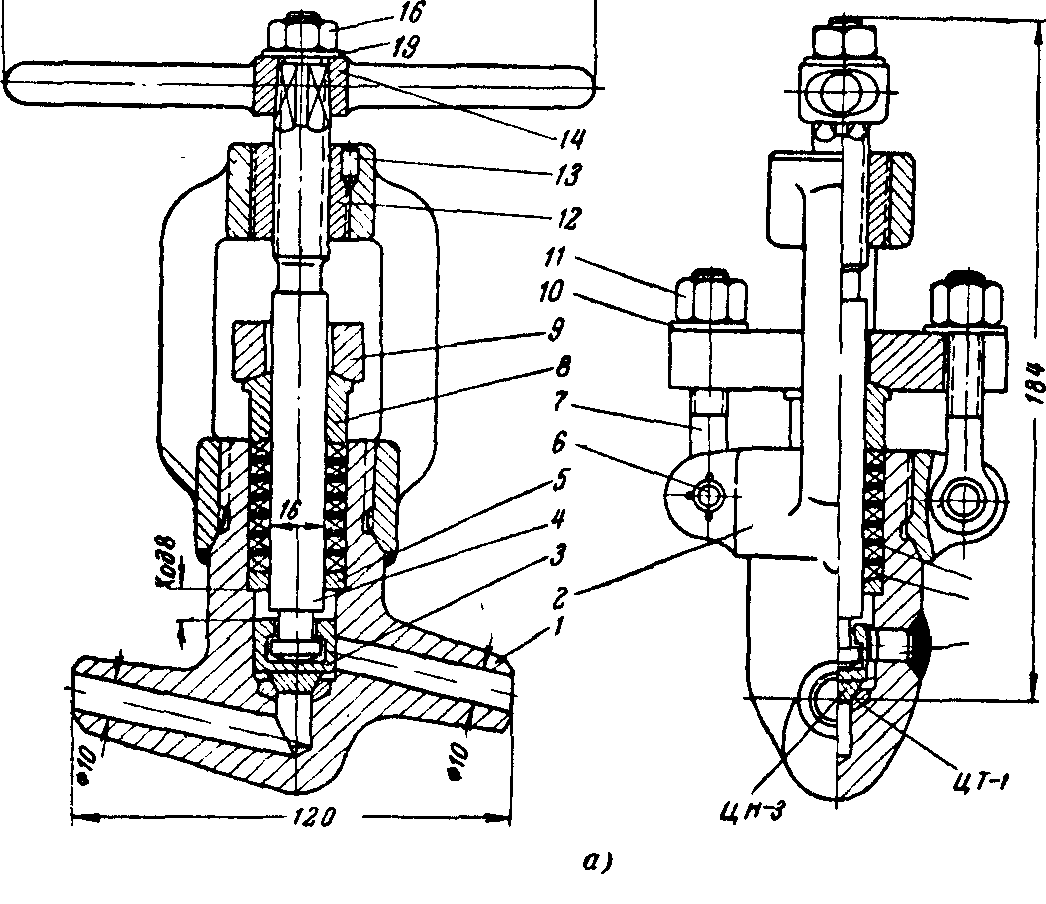

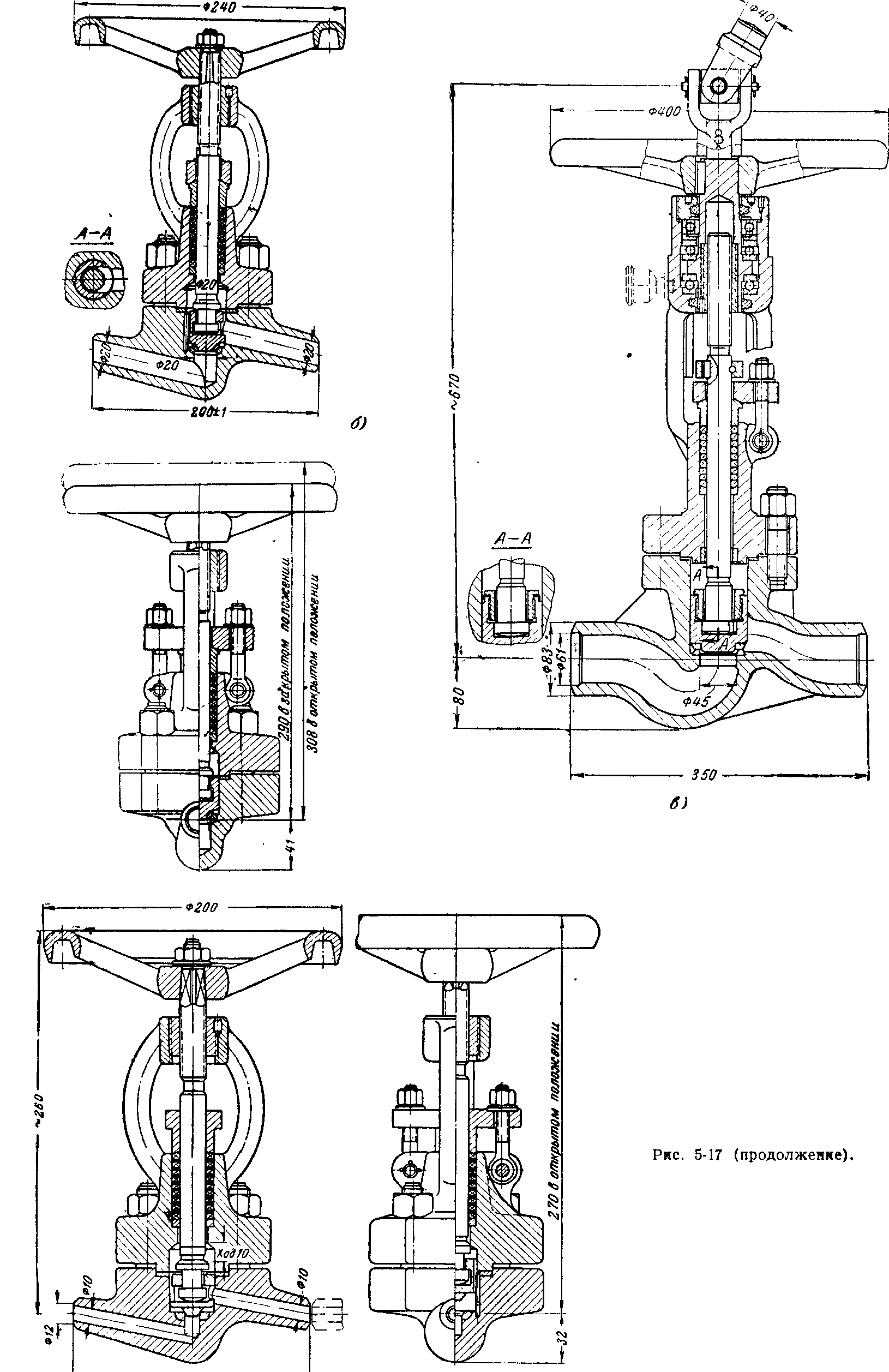

Рис. 5-17. Запорные проходные вентили для воды Dy 250 и пара.
а и б — Dy 10 и 20 для воды; в —  Dy 50 для воды и пара; г и д — Dy 10 и 20 для пара; 1 — корпус; 2 — крышка; 3 — тарелка; 4 — шпиндель; 5 — кольцо сальника; 6 — ось откидного болта; 7 — откидной болт; 8 — грундбукса; 9 — нажимная планка; 10 и 19 — шайбы; 11 и 16 — гайки; 12 — втулка; 13 — штифт; 14 — рукоятка; 15 — направляющий сухарь; 17 — набивка;
18 — графитовая прослойка.

Водяные задвижки на 230 ати и 230° С спускаются на условные проходы Dy 100, 5, 225, 250 и 300 без направляющей трубы.
Регулирующие питательные клапаны выпускаются в виде шиберной задвижки (рис. 5-19). Шибер клапана имеет  отверстие и ход 115 мм. зависимости от положения шибера изменятся площадь его проходного отверстия, а следовательно, и расход воды.
Благодаря перепаду давления шибер 2 окно прижимается к поверхности седла 3, в результате чего нерегулируемый пропуск воды фактически отсутствует.
Привод клапана состоит из одноступенчатого червячного редуктора с электродвигателем мощностью 2,8 квт. Для ручного управления клапаном имеется штурвал.
