В табл. 6-10 даны виды сальниковых уплотнений, применяемые в арматуре высоких параметров. В тех случаях, когда даже незначительный пропуск среды через сальниковое уплотнение недопустим, следует применять сальниковое уплотнение с дренажным отводом.
ДЕТАЛИ САЛЬНИКОВЫХ УПЛОТНЕНИЙ
В табл. 6-11—6-14 приведены типовые детали (грундбуксы, кольца сальника, нажимные планки) сальниковых уплотнений арматуры.
Грундбуксы изготовляются из стали марки 35 по ГОСТ 1050-57, стали марки 25 или из стали марки 3X13.
Кольца сальника изготовляются из стали марки 3X13 (ЭЖ-3) или из стали марки 1Х18Н9Т (ЭЯ1Т).

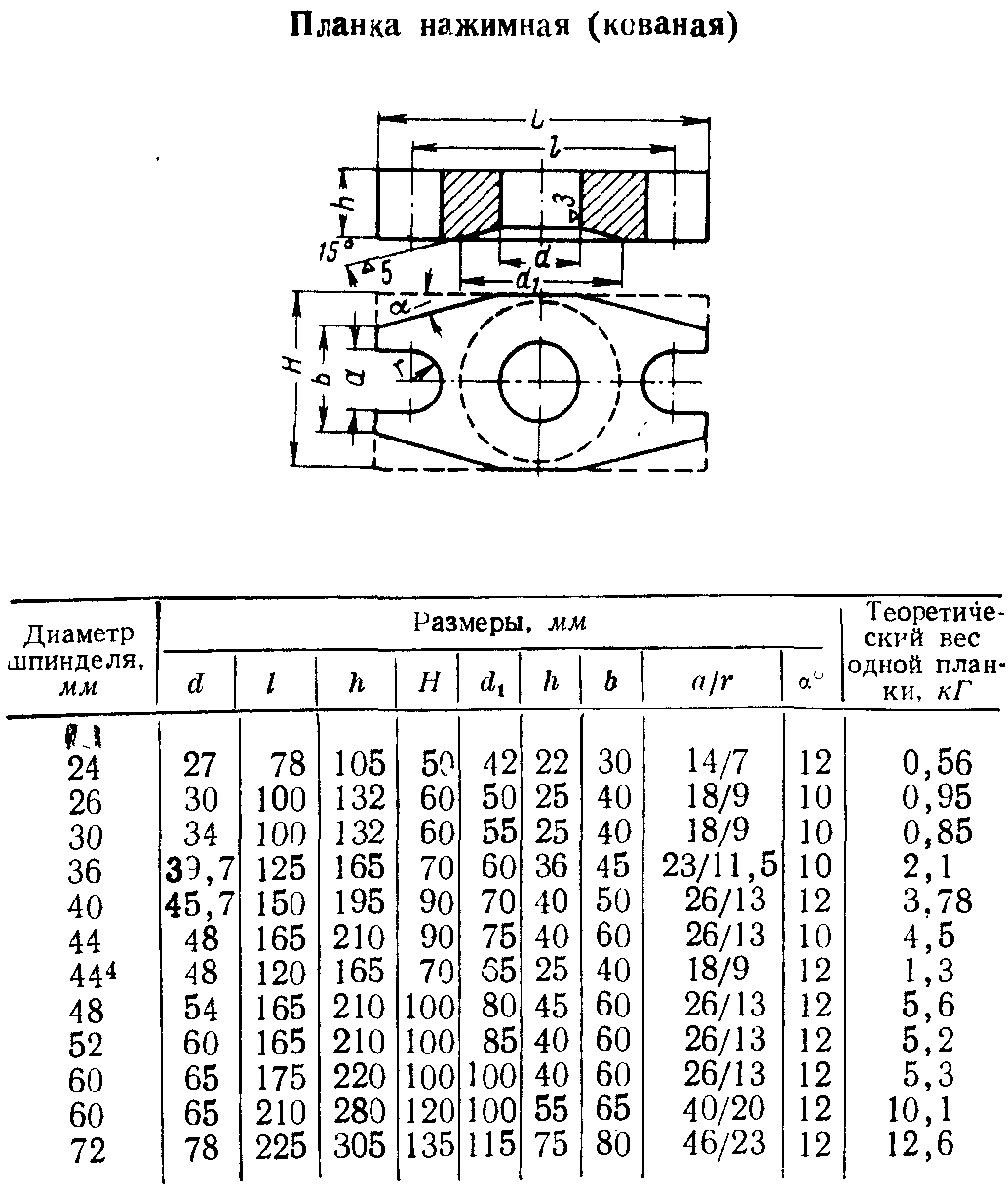

Нажимные планки для вентилей малых диаметров изготовляются штампованными, а для крупной арматуры — коваными.
ПРОЧИЕ ДЕТАЛИ АРМАТУРЫ
В табл. 6-15—6-17 приведены данные по маховикам арматуры и грузам предохранительных клапанов.
Грундбукса
Кольцо сальника
Таблица 6-12

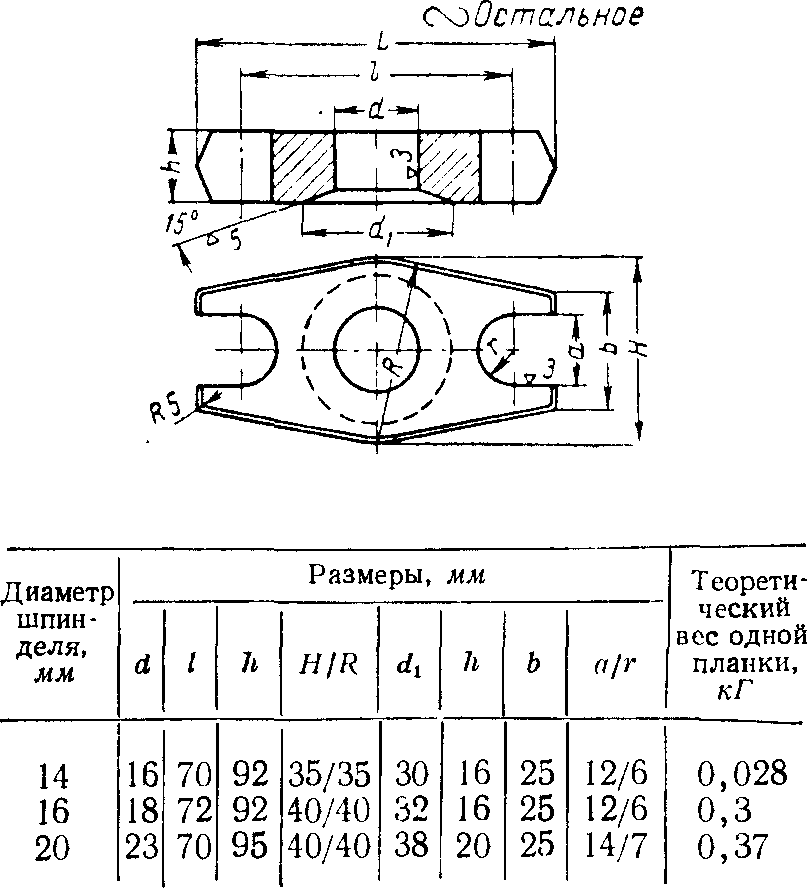

Планка нажимная (штампованная)
Таблица 6-14

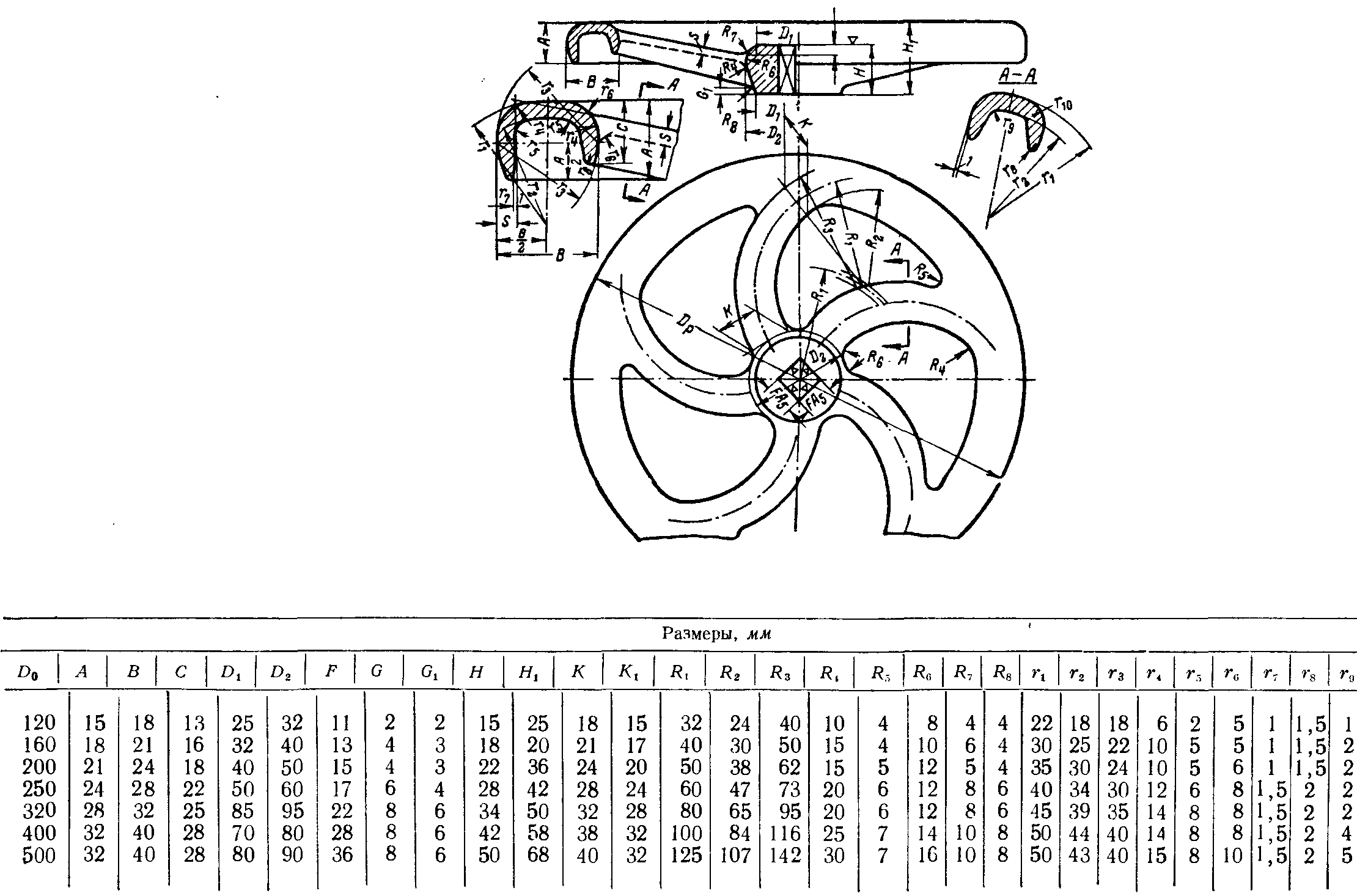

Маховик к арматуре

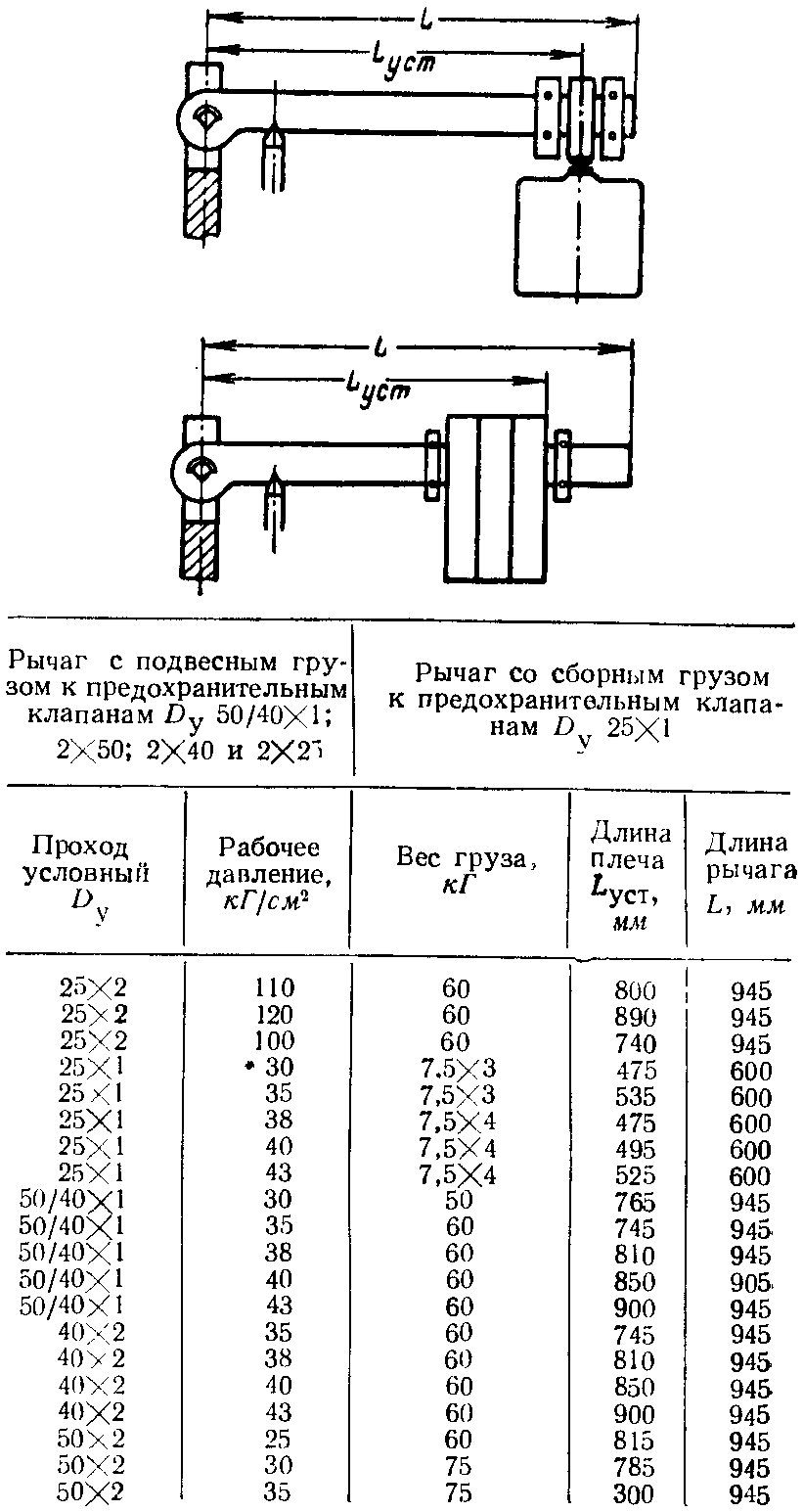

Установка груза на предохранительных рычажных клапанах

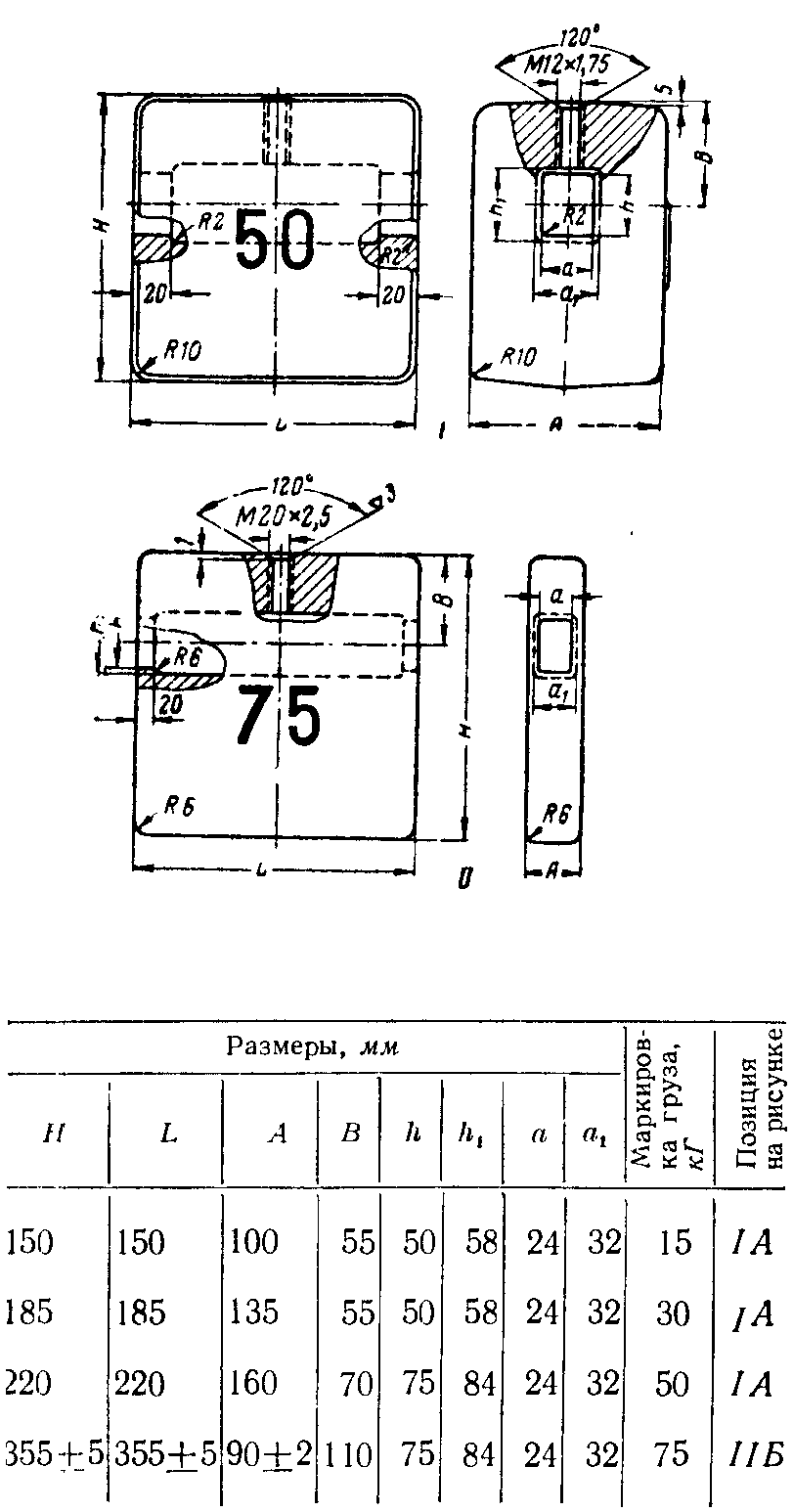

Грузы к предохранительным клапанам
Примечания: 1. Длины Lуст являются теоретическими; действительная длина определяется регулированном при рабочем давлении. 2. Вес груза указан на один рычаг; для двухрычажных клапанов требуется два груза.
