Глава XIII.
ЭЛЕКТРОБЕЗОПАСНОСТЬ
§ 68. ДЕЙСТВИЕ ЭЛЕКТРИЧЕСКОГО ТОКА НА ЧЕЛОВЕКА
Поражение электрическим током обычно происходит при прикосновении человека к частям электрической установки, находящейся под напряжением.
Как известно, электрический ток протекает только по замкнутой цепи. Поэтому прохождение его через человеческий организм возможно в том случае, когда при касании частей, находящихся под напряжением, образуется замкнутая цепь. А это может произойти при двухполюсном включении, когда человек касается двух разноименных полюсов (или фаз) электрической установки, или при однополюсном включении, когда человек одной частью тела касается токоведущего проводника, а другой — земли.
Случаи двухполюсного включения более редки и наблюдаются в основном при производстве работ под напряжением. Они значительно опаснее, так как человек попадает под полное рабочее напряжение. Чаще поражения электрическим током происходят при однополюсном включении, так как при этом возможны случаи, когда из-за неисправности изоляции нормально нетоконесущие части установки (корпуса электрических машин) оказываются под напряжением. Прикасаясь к ним, человек поражается током.
Различают два вида поражения током — электрические удары и ожоги. Электрические удары оказывают воздействие на нервную систему, вызывают расстройство работы сердца (фибрилляция сердца) и органов дыхания. Основное число несчастных случаев со смертельным исходом от поражения электрическим током приходится на электрические удары.
При электрических ожогах поражаются поверхностные покровы тела (кожа).
Основными условиями, влияющими па исход поражения током, являются: величина тока, его частота и продолжительность воздействия.
Ток 5—10 мА вызывает судороги в руках, но руки еще можно оторвать от электродов, ток 20—25 мА — немедленный паралич мышц рук и затруднение дыхания, ток 50—100 мА — паралич дыхания. При длительности нахождения под током 3 с и более наступает паралич сердца. Опасность поражения электрическим током с увеличением частоты уменьшается; Наиболее опасной является частота 40—60 Гц. При значительных частотах резко сокращается число электрических ударов и увеличивается количество ожогов.
Сравнительно безопасным считают переменный ток до 10 мА, постоянный ток — до 25 мА.
Продолжительность воздействия тока на человеческий организм имеет очень большое значение. Чем длительнее это воздействие, тем тяжелее поражение и меньше вероятность спасения.
Величина тока зависит от приложенного напряжения и сопротивления цепи. Напряжение для данной установки — величина постоянная, сопротивление же может меняться в очень больших пределах, так как оно слагается из сопротивлений внешней цепи и тела человека. Сопротивление человеческого тела — величина очень непостоянная и может меняться в пределах от 1000 до 20 000 Ом. В основном оно зависит от состояния кожи.
Сопротивление кожи, в свою очередь, зависит от ее толщины (огрубелости, мозолистости), влажности (потения), степени и характера загрязненности (земля, металлическая пыль, масло, соли).
Кроме того, при поражении электрическим током большое значение имеет физическое и психическое состояние человека. Наиболее тяжелые последствия наблюдаются у людей, страдающих болезнями сердца, кровеносно-сосудистой системы, органов внутренней секреции, туберкулезом, нервными заболеваниями, алкоголизмом. Поэтому установить точные параметры, обеспечивающие безопасность эксплуатации электрических установок, трудно. Безопасным в судовых условиях принято считать напряжение постоянного и переменного тока не выше 12 В.
§ 69. МЕРЫ ПРЕДУПРЕЖДЕНИЯ ТРАВМАТИЗМА
Все члены экипажа судна, связанные с обслуживанием электрического оборудования или уходом за ним, обязаны хорошо знать Правила техники безопасности при эксплуатации и ремонте электрооборудования судов речного флота. К обслуживанию судового электрооборудования допускают лиц, достигших 18-летнсго возраста, прошедших медицинский осмотр и имеющих удостоверение на право обслуживания судового электрооборудования и ухода за ним.
Для обеспечения безопасных условий обслуживания судового электрооборудования и предохранения членов экипажа от поражений электрическим током применяют целый комплекс защитных мероприятий. Этот комплекс предусматривает периодические профилактические осмотры оборудования, неуклонное соблюдение Правил обслуживания судового электрооборудования и ухода за ним, руководящих указаний и инструкций по эксплуатации судового электрооборудования и Правил техники безопасности.
При профилактических осмотрах следует обращать особое внимание на неисправности оборудования, создающие опасность для жизни людей. Такие неисправности нужно устранять немедленно пли отмечать предупредительным плакатом «Стой — опасно для жизни».
Во время эксплуатации различных видов электрооборудования и систем управления надо соблюдать соответствующие требования техники безопасности.
В случае необходимости проведения каких-либо ремонтных работ по устранению неисправностей в электрических установках, предварительно надо: отключить напряжение на соответствующем участке сети и повесить предупредительный плакат: «Не включать — работают люди», снять предохранители на всех фидерах, по которым может быть подано питание к ремонтируемому оборудованию; с помощью тестера пли контрольной лампы еще раз убедиться в том, что на участке, где производят ремонтные работы, нет напряжения, заземлить и закоротить шины и провода на отключенном участке.
Если отключить участок сети почему-либо невозможно, то с разрешения механика судна и только в сетях с напряжением не выше 250 В ремонтные работы могут быть проведены при условии выполнения их двумя лицами, из которых одно работает, а другое контролирует соблюдение условии электробезопасности. Кроме того, работать следует в резиновых перчатках, стоя на резиновом коврике (или в резиновых ботах) и использовать инструмент, у которого все металлические части, кроме рабочих, надежно изолированы. Металлические предметы вблизи от места работы надо ограждать или закрывать изолирующими щитами или чехлом.
Лицо, производящее работы, должно быть в головном уборе и в одежде со спущенными и крепко затянутыми у запястья рукавами.
При обслуживании электрических установок и уходе за ними необходимо пользоваться защитными средствами с целью предохранения дежурного персонала, непосредственно соприкасающегося с электрическими установками или работающего поблизости от них, от поражения электрическим током, от действия электрической дуги и т. д.
Защитные устройства, являющиеся конструктивной частью электрической установки, например постоянные ограждения, защитные кожухи и пр., к защитным средствам не относятся. По своему характеру последние подразделяются на:
изолирующие, защищающие персонал от поражения электрическим током при непосредственном контакте с токоведущими частями путем изоляции человека от земли (корпуса судна) или от частей, находящихся под напряжением, как-то: изолирующие подставки, диэлектрические перчатки, коврики, дорожки, боты, изолирующие ручки у ручного инструмента;
переносные указатели напряжения и тока, вольтметры, амперметры, контрольные лампы и др.;
предупредительные плакаты, предупреждающие об опасности приближения или прикосновения к частям электрической установки, находящимся или могущим оказаться под напряжением («Стой — опасно для жизни»), запрещающие оперировать коммутационной аппаратурой («Не включать — работают люди», «Не включать — опасно для жизни»), напоминающие о правилах обращения с электрическими установками («Проверь исправность электроинструмента»), разрешающие («Работать здесь»);
защитные средства от действия дуги, продуктов горения, механических повреждений: защитные очки, брезентовые рукавицы, одежда, фартуки, противогазы и др.
К предупредительным плакатам относят также различные плакаты и надписи, содержащие указания по монтажу, эксплуатации и технике безопасности.
Защитные средства всегда надо содержать в полной исправности и применять только по их прямому назначению.
Электрические судовые установки постоянного и переменного тока для обеспечения условий безопасности должны иметь защитные заземления. Все металлические части электрических установок, не являющиеся токоведущими, но могущие оказаться под напряжением вследствие неисправности изоляции, как-то: станины и кожухи электрических машин, трансформаторов, коммутационной аппаратуры, осветительных приборов и т. д., каркасы распределительных щитов, постов и пультов управления, металлические конструкции распределительных устройств, металлические оболочки кабелей и т. п. следует надежно заземлять. В качестве заземлителей на металлическом судне используют корпус и металлические конструкции, приваренные к нему. Не допускается совмещение защитных заземлений с молниеотводами и рабочими заземлениями.
На нефтеналивных судах для отвода статического электричества устанавливают специальные щиты с заземляющим проводом, электрически надежно соединенные с корпусом судна и грузовым трубопроводом. К щитам подводят заземляющий кабель с берега. После этого соединяют судовой и береговой трубопроводы. По окончании работ по перекачке нефтепродуктов сначала разъединяют трубопроводы, а затем снимают заземление.
На каждой деревянной мачте стальных, композитных и деревянных судов монтируют молниеотводное устройство.. Молниеприемник выполняется в виде стального стержня диаметром 12 мм с заостренным облуженным концом, возвышающимся над топом мачты или клотиковым фонарем на 300 мм. В качестве токоотвода используют стальную шину (прут, провод), сечением не менее 50 мм2. Заземлителем является металлический корпус судна. На композитных и деревянных судах заземлителем служит стальной лист площадью не менее 1,5 м2 и толщиной 5—6 мм, прикрепляемый к подводной части корпуса судна. Каждое молниеустройство имеет свой заземлитель. Все соединения между молниеприемником, токоотводом и заземлителем выполняют сваркой. Особые требования предъявляют к пользованию переносным электроинструментом и ручными переносными лампами. Напряжение переносного инструмента на судах не должно превышать 36 В.
На открытых палубах, как исключение, можно использовать инструмент на напряжение 110 В постоянного тока, при работе с ним обязательно надо применять защитные средства (перчатки, коврики, галоши), при этом корпус электроинструмента следует надежно заземлить. К сети электроинструмент подключают через штепсельные соединения с недоступными для прикосновения токоведущими частями и специальным заземляющим контактом.
Переносные лампы освещения должны обеспечивать полную безопасность пользования ими. Применяют светильники водонепроницаемого исполнения со стеклянными колпаками и защитными сетями. К электрической сети такие светильники подключают специальными шланговыми кабелями со штепсельными вилками, исключающими их случайное включение в штепсельную розетку иного напряжения. Питание переносные токоприемники должны получать от специальных независимых электрических линий.
Ответственность за строгое соблюдение правил техники безопасности при эксплуатации и ремонте судового электрооборудования. возлагается на капитана и механика судна.
§ 70. ПЕРВАЯ ПОМОЩЬ ПРИ ПОРАЖЕНИЯХ ЭЛЕКТРИЧЕСКИМ ТОКОМ
При оказании первой помощи пострадавшим от электрического тока необходимы быстрота, находчивость и знание основных приемов. Отсутствие внешних признаков жизни (дыхания, сердцебиения, пульса) еще не означает наступление действительной смерти.
Установить смерть может только врач. До его прибытия пострадавшему нужно оказать первую помощь.
Члены судового экипажа обязаны знать приемы безопасного освобождения пострадавшего от тока, способы оказания первой помощи и проведения искусственного дыхания. На судне следует иметь установленный на видном месте шкаф с постоянно пополняемым набором лекарств, приспособлений и средств для оказания первой помощи. Поражение электрическим током нередко сопровождается судорогой мышц, вследствие чего пострадавший сам не в состоянии оторваться от токоведущих частей. В первую очередь необходимо пострадавшего изолировать от действия тока. Делать это нужно осмотрительно, так как прикосновение к человеку, находящемуся под током, может привести к поражению током оказывающего помощь.
Для освобождения от действия тока надо либо выключить находящуюся под током часть установки, либо оторвать пострадавшего от токоведущих частей, либо изолировать от земли, подложив под него сухую одежду, доски, резиновый коврик и т. п. Касаться пострадавшего можно, лишь надев резиновые перчатки или галоши, обмотав руки шарфом, пиджаком или другой сухой частью одежды, через суконную фуражку, встав на какую-либо изолирующую подкладку (доску, сверток одежды, коврик и т. д.). В случае необходимости провода сети могут быть перерублены или перерезаны топором с сухой деревянной рукояткой или соответствующим изолированным инструментом. Если пострадавший находится на высоте, надо предотвратить или обезопасить его падение.
Нужно помнить, что отключение электрической установки может вызвать выключение электрического света.
Первая помощь зависит от состояния пострадавшего. При всех условиях пострадавшего нельзя зарывать в землю, так как это не только бесполезно, но и вредно.
Если пострадавший находится в сознании, но до этого терял его вследствие длительного воздействия тока, то в течение 2:—3 ч ему нужно обеспечить полный покой. Вызов врача обязателен.
Если пострадавший находится без сознания, но дыхание не нарушено, его следует удобно уложить на спину, освободить одежду, создать приток свежего воздуха, укрыть теплым одеялом. При расстройстве дыхания, нарастающем удушье, еле ощутимом пульсе и сердцебиении искусственное дыхание необходимо делать при положении пострадавшего на спине.
При отсутствии признаков жизни у пострадавшего нужно немедленно начать искусственное дыхание и продолжать его до прибытия врача. Под пострадавшего надо положить что-нибудь сухое и теплое.
Искусственное дыхание следует проводить энергично, не прерывая его ни на секунду, до положительного результата или появления признаков действительной смерти (трупные пятна, окоченение).
До того как приступить к искусственному дыханию, надо освободить пострадавшего от стесняющей одежды и удалять изо рта посторонние предметы (искусственные зубы).
Чтобы открыть рот, нужно поднять и выдвинуть вперед нижнюю челюсть. Для этого четыре пальца обеих рук ставят позади углов нижней челюсти, большими пальцами упираются в край ее, выдвигают челюсть вперед, чтобы нижние зубы стояли впереди верхних. Если таким образом раскрыть рот не удается, то между задними коренными зубами (из угла рта) осторожно вставляют деревянную дощечку, металлическую пластину, ручку ложки и т. д. и разжимают зубы.
Искусственное дыхание можно выполнять несколькими способами.
Первый способ. Если оказывающий, помощь должен производить искусственное дыхание один, го легче применить следующий способ (рис. 123), отличающийся простотой и легкостью; ему нетрудно научиться после непродолжительных упражнений.
Пострадавшего укладывают спиной вверх, головой на одну руку и лицом в сторону, подстелив что-либо под лицо. Другую руку вытягивают вдоль головы. По возможности вытаскивают изо рта язык, держать его не надо, так как при заданном положении пострадавшего язык останется в вытянутом положении без посторонней помощи. После этого встают на колени над пострадавшим (как бы верхом) лицом к его голове, так чтобы бедра пострадавшего были между коленями оказывающего помощь, и кладут ладони на спину (на нижние ребра) пострадавшего, обхватив ребра с боков сложенными пальцами.

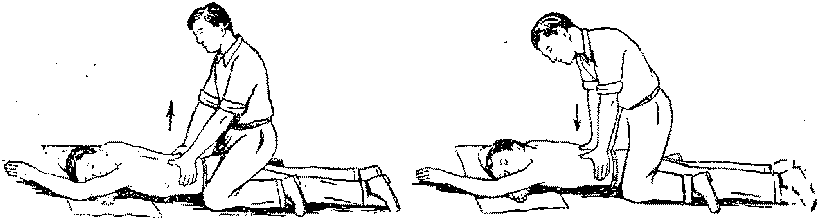

Рис. 123. Первый способ производства искусственного дыхания
По счету «раз, два, три» постепенно наклоняются вперед и весом своего тела давят на вытянутые руки и таким образом нажимают на нижние ребра пострадавшего (выдох), затем, не отнимая рук от его спины, откидываются назад (вдох), ослабляя давление. Движения повторяют в строго определенном ритме.
Второй способ. При этом способе можно получить лучшие результаты, однако он очень утомителен и требует периодической смены лиц, оказывающих помощь. Поэтому его применяют при наличии помощников.
При втором способе (рис. 124) пострадавшего кладут на спину, подложив под лопатки сверток одежды с тем, чтобы голова его запрокинулась назад. Очистив полость рта от слизи, вытягивают язык и удерживают его, слегка оттягивая вниз, к подбородку. После этого, встают на колени над головой пострадавшего, захватывают его руки у локтя и прижимают без особого усилия к боковым сторонам груди (выдох).

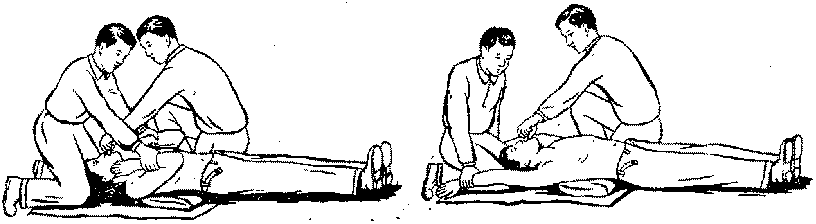

Рис. 124. Второй способ производства искусственного дыхания при двух лицах, оказывающих помощь пострадавшему
По счету «раз, два, три» поднимают руки пострадавшего кверху и закидывают их за голову (вдох). По счету «четыре, пять, шесть» вновь прижимают руки к груди и т. д.
При двух помощниках искусственное дыхание по второму способу производят двое, стоя каждый на одном колене по бокам пострадавшего (рис. 125) и действуя в соответствии с указаниями, приведенными выше, а третий удерживает в вытянутом положении его язык.
Когда искусственное дыхание делается правильно, при сдавливании и опускании грудной клетки получается звук (как бы стон) от прохождения воздуха через дыхательное горло пострадавшего.

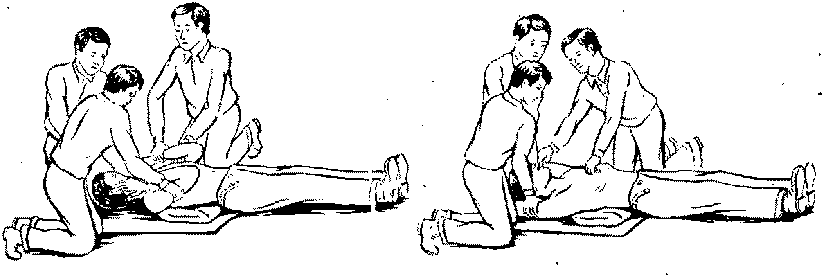

Рис. 125. Второй способ производства искусственного дыхания при трех лиц, оказывающих помощь пострадавшему
Отсутствие такого звука указывает обычно на то, что язык пострадавшего запал и мешает прохождению воздуха. В этом случае его необходимо вытянуть больше.
При переломе рук или ключицы второй способ искусственного дыхания не применяют.
Надо избегать чрезмерного сдавливания грудной клетки при любом из указанных способов искусственного дыхания ввиду возможности перелома ребер. Кроме того, при втором способе сильное давление (особенно на живот) может привести к выдавливанию из желудка пищи и закупорке ею дыхательных путей.
Следует также избегать при втором способе искусственного дыхания резких насильственных движений руками пострадавшего из-за опасности вывихов и переломов.
Как при первом, так и при втором способе искусственного дыхания нельзя допускать охлаждения пострадавшего (не оставлять его на холодной палубе, металлическом полу и т. п.). Под пострадавшего надо подстелить что-нибудь теплое, а сверху укрыть его. К ногам и туловищу пострадавшего рекомендуется, по-возможности, приложить хорошо завернутые бутылки с горячей водой и т. п., но так, чтобы не обжечь его. Делать все это следует быстро, не прерывая искусственного дыхания (во время вдоха), когда свои руки (при первом способе) или руки пострадавшего (при втором способе) могут быть на 2—3 с отведены от его грудной клетки.
Описанные способы искусственного дыхания очень утомительны, а объем воздуха, поступающего в легкие пострадавшего, сравнительно невелик, около 0,3 л. Более эффективны способы искусственного дыхания «изо рта в рот» или «изо рта в нос».
При искусственном дыхании по способу «изо рта в рот» (рис. 126, а) оказывающий помощь становится с левой стороны от пострадавшего, подводит правую руку под его затылок, а левой надавливает на лоб, запрокидывая голову назад, в результате чего рот пострадавшего открывается. Для удержания головы пострадавшего в запрокинутом положении под его плечи подкладывают что-либо, например сверток одежды.

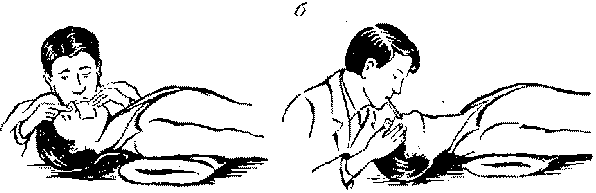

Рис. 126. Искусственное дыхание «изо рта в рот»: а — обычным способом; б — с применением специальной трубки
Очистив указательным пальцем левой руки, обернутым марлей, полость рта пострадавшего от слизи, оказывающий помощь делает два-три глубоких вдоха, после чего через марлю или платок вдувает воздух из своих легких в рот пострадавшего. Нос пострадавшего при этом зажимают. При вдувании воздуха в рот пострадавшего его грудная клетка расширяется. Выдох происходит самостоятельно в результате опадания грудной клетки. Частота вдувания должна составлять 12—15 в минуту. Искусственное дыхание продолжают до тех пор, пока пострадавший не начнёт дышать самостоятельно глубоко и ритмично.
При способе «изо рта в нос» рот пострадавшего закрывают, а вдувание воздуха производят в нос. Во время искусственного дыхания «в рот» можно воспользоваться резиновой трубкой (рис. 126,б), вставляемой в рот, нос при этом зажимают. Вдувание воздуха производят в описанном порядке через трубку.
Рекомендуется при искусственном дыхании по способам «изо рта в рот» и «изо рта в нос» одновременно применять непрямой массаж сердца.
