Глаза VIII.
СУДОВОЕ ЭЛЕКТРИЧЕСКОЕ ОСВЕЩЕНИЕ И ЭЛЕКТРОНАГРЕВАТЕЛЬНЫЕ ПРИБОРЫ
§ 50. ЭЛЕКТРИЧЕСКИЕ ИСТОЧНИКИ СВЕТА
В качестве электрических источников света на судах используют лампы накаливания, люминесцентные и газосветные.
Наиболее распространенным источником света являются лампы накаливания.
Лампы мощностью до 60 Вт выпускают вакуумными, большей мощностью — газонаполненными. Колба газонаполненных ламп наполняется смесью тяжелых инертных газов (аргона, ксенона, криптона, азота). Заполнение ламп инертным газом значительно замедляет испарение вольфрама и удлиняет срок службы ламп.
В патроне лампы накаливания укрепляются с помощью цоколя, обеспечивающего электрический контакт нити накала с сетью. Различают цоколи резьбовые и штифтовые двухконтактные. Штифтовые цоколи в условиях тряски и вибрации более надежны, так при них. исключается самопроизвольное вывинчивание лампы.
Срок службы ламп накаливания 1000 ч горения.
Промышленность выпускает нормальные и специальные, в том числе судовые; усиленной конструкции, лампы накаливания.

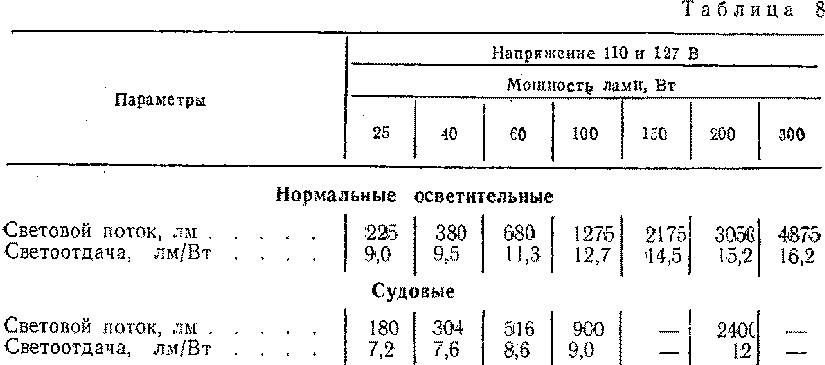

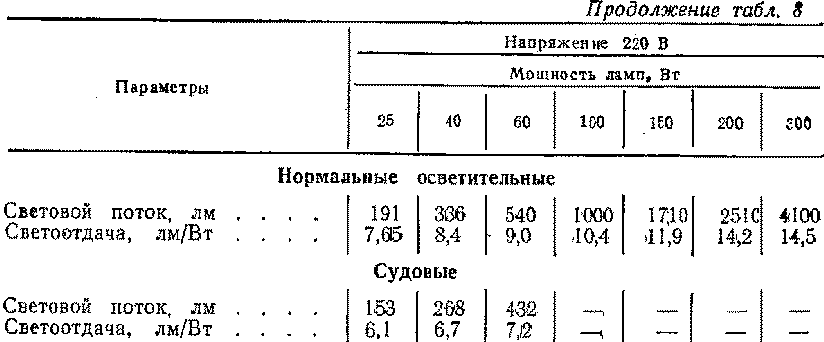

Основные технические данные ламп накаливания приведены в табл. 8.
Лампы накаливания — очень неэкономичный источник света, основная часть энергии в них преобразуется в тепловую и лишь незначительная — в световую.
Более экономичны люминесцентные лампы, расходующие при прочих равных условиях в 3—3,5 раза меньше электроэнергии, чем лампы накаливания. Световая отдача люминесцентных ламп составляет 30—45 лм/Вт, а срок службы 3000 ч.

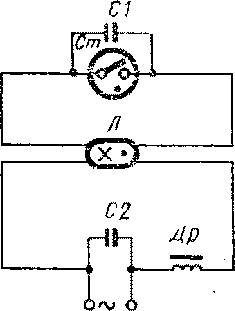

Рис. 98. Схема включения люминесцентной лампы
Люминесцентная лампа представляет собой стеклянную трубку, наполненную парами ртути и аргона. В трубку с обеих концов впаяны электроды в виде вольфрамовых спиралей, покрытых слоем оксида для увеличения эмиссии электронов. Внутренняя поверхность трубки покрыта слоем люминофоров. Под действием электрического разряда в парах ртути, сопровождаемого ультрафиолетовым излучением, люминофоры возбуждаются и начинают светиться ровным белым светом. По спектру излучения различают люминесцентные лампы дневного ДС, белого БС, теплого ТС и тепло-белого ТБС света.
Выпускают люминесцентные лампы на напряжение 127 и 220 В переменного тока с частотой 50—400 Гц.
Зажигание лампы производится стартером Ст (рис. 98) и дросселем Др. Стартер обеспечивает предварительный прогрев катодов и размыкание цепи поднакала, дроссель ограничивает величину тока лампы до номинальной и создает при размыкании контактов стартера зажигающий импульс напряжения.
В качестве стартера используется газоразрядная лампа тлеющего разряда с биметаллическими электродами. При включении схемы люминесцентной лампы под напряжение в стартере Ст возникает тлеющий разряд, нагревающий электроды.
В результате электроды стартера замыкаются. Сопротивление пусковой цепи резко снижается, электроды люминесцентной лампы разогреваются до температуры 800—900°С и начинается интенсивное излучение электронного потока, вызывающее ионизацию паров ртути и молекул газа в колбе лампы.
Охлаждение электродов стартера вызовет их размыкание. Вследствие большой индуктивности пусковой цепи с последовательно включенным дросселем Др на электродах лампы появляется импульс высокого напряжения.
В люминесцентной лампе возникает устойчивый электрический разряд, люминофор начинает светиться.
Для освещения больших помещений или открытых пространств применяют дуговые ртутные люминесцентные лампы высокого давления.
