Работа турбины с каким-либо отключенным регенеративным подогревателем приводит к ухудшению экономичности турбоустановки и перерасходу условного топлива.
На рис. 8.1, в, г, д приведены поправки к электрической мощности и удельному расходу теплоты для турбоустановки К-220-44 при изменении температуры питательной воды, температуры основного конденсата за ПНД-5 и при отключении группы ПВД.
При отключении группы ПВД и неизменном расходе пара через турбину давление в предыдущих (первых по ходу воды, конденсата) отборах несколько повысится (см. табл. 8.1) и температура воды за этими подогревателями будет также несколько выше расчетной. В деаэраторе давление поддерживается на постоянном уровне автоматически.
При отключении промежуточного подогревателя, когда группа ПВД включена, температура питательной воды меняется незначительно или не меняется. В этом случае ухудшается экономичность из-за понижения термодинамического КПД цикла, поскольку тепловую нагрузку отключенного подогревателя берет на себя следующий по ходу воды подогреватель и расход пара отборов в системе регенерации увеличивается. В свою очередь, тепловая перегрузка верхнего подогревателя ведет к увеличению недогрева в нем, что также ухудшает экономические показатели турбоустановки. Отключение регенеративных подогревателей вызывает, кроме того, перераспределение энтальпий по отсекам турбины и, как следствие, некоторое ухудшение внутреннего относительного КПД турбоагрегата.

При рассмотрении вопросов, связанных с отключением регенеративных подогревателей, особое внимание следует уделить прочности элементов проточной части турбины. Изменение расхода пара и перераспределение перепадов энтальпии по отсекам турбины, вызываемое переключениями в схеме регенерации (рис. 8.1, е), неизбежно вызывает перегрузку отдельных ступеней.

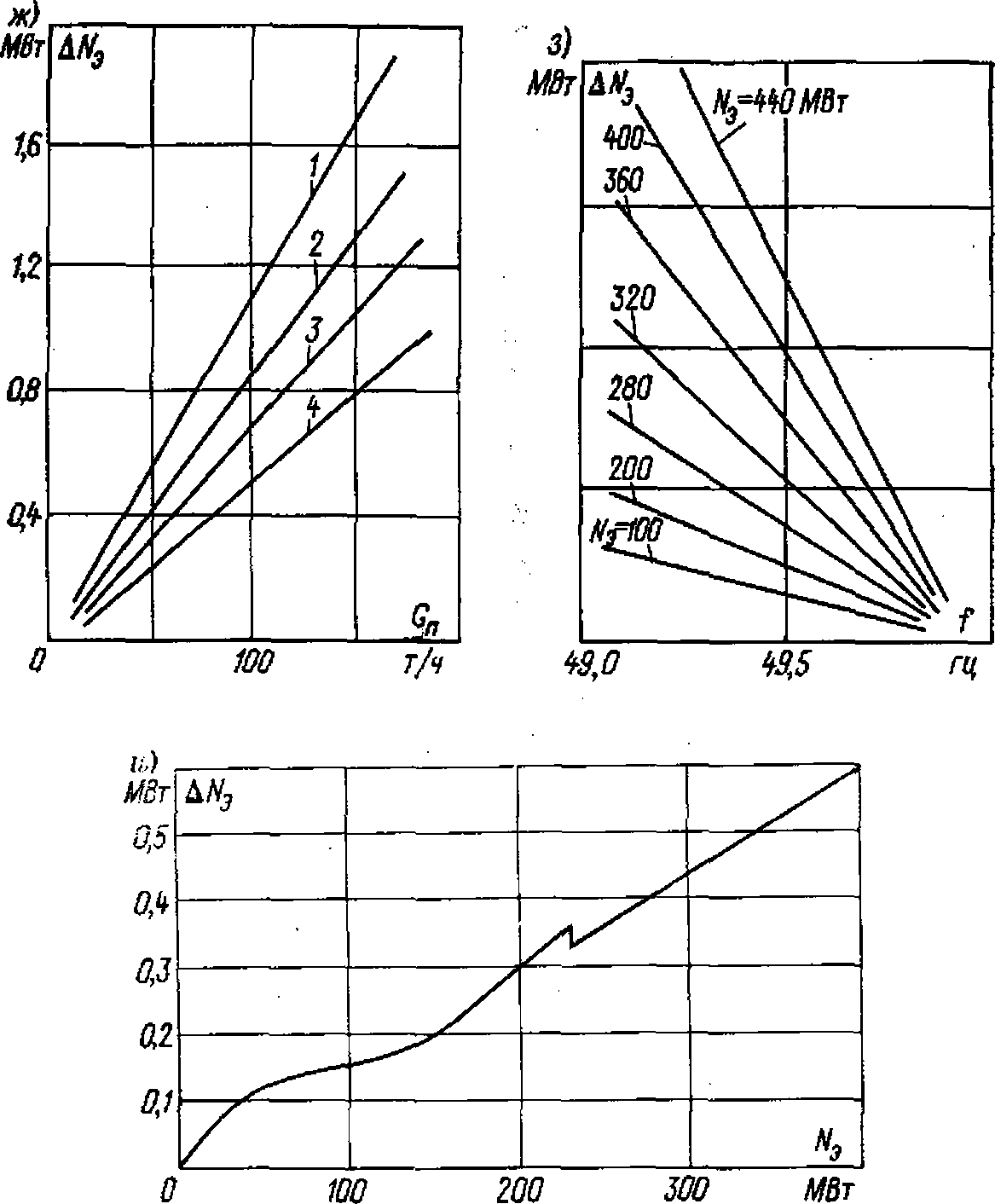

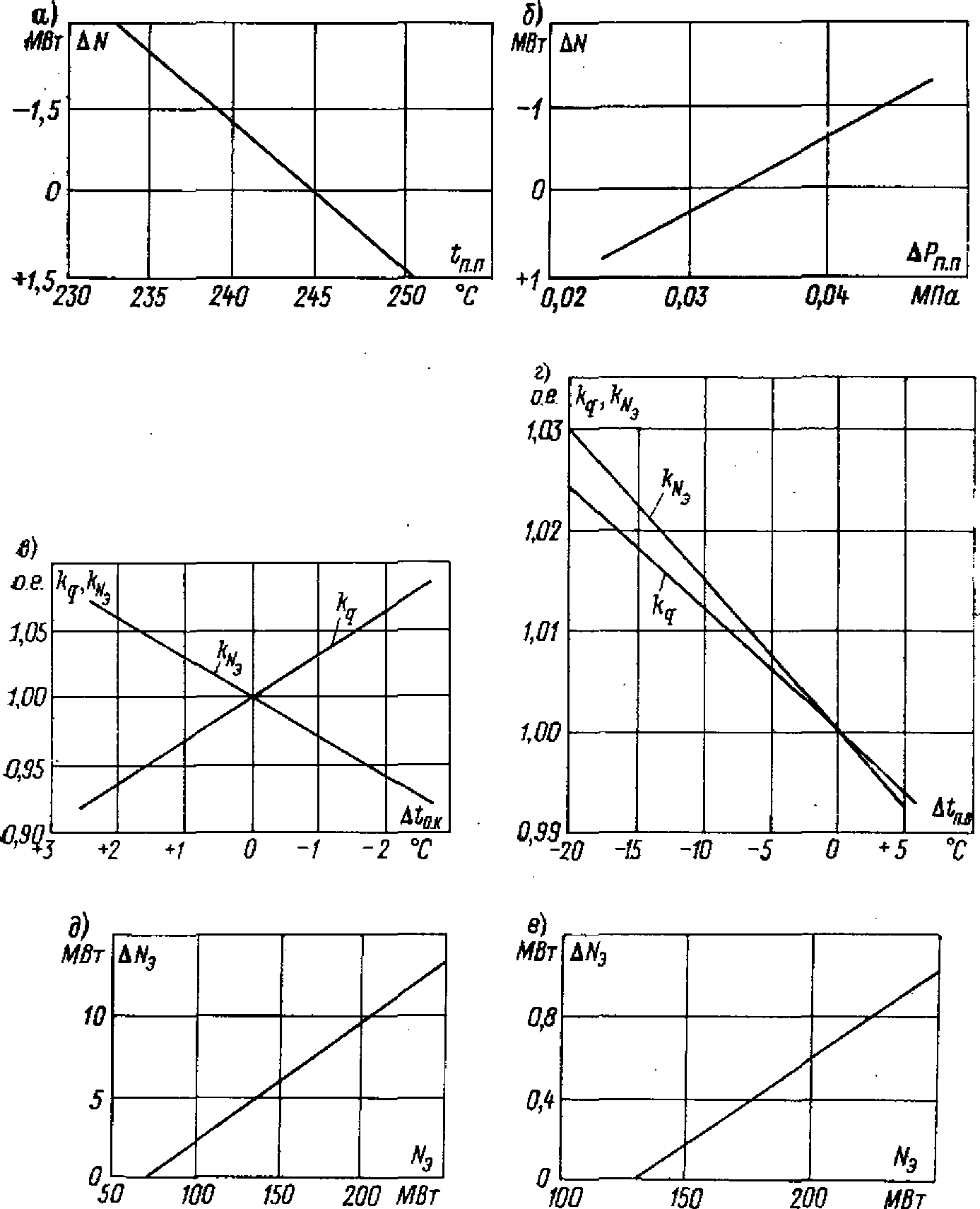

Рис. 8.1. Поправки к электрической мощности и удельному расходу теплоты турбины К-220-44 в зависимости от режима работы турбоустановки: а—г изменение температуры пара после промперегрева, потерь давления в тракте промперегрева, температуры основного конденсата за ПНД-5 и питательной воды; д — отключение группы ПВД; е — питание деаэратора паром от БРУ-CH вместо пара отбора № 7; ж — изменение расхода пара на собственные нужды; з — изменение частоты в сети; и — непрерывная продувка парогенератора
1 — пар из отбора № 3 на спецводоочистку (СВО), котельную; 2 — свежий пар на СВО, котельную, промышленную площадку; 3 — пар из отбора № 4 на СВО; 4 — пар из отбора № 6 на бойлерную установку

При этих режимах в наиболее неблагоприятных условиях находится последняя ступень конденсационной турбины, поскольку отключение любого подогревателя или группы подогревателей при неизменном расходе пара через турбину приводит к увеличению расхода через последующие по ходу пара ступени. Кроме того, перегруженной оказывается и диафрагма ступени, следующей за отключенным подогревателем. Особенно опасный режим создается в момент отключения группы ПВД защитой при аварийном повышении уровня в одном из них.
В настоящее время при работе с частично отключенной регенерацией в турбинах ХТЗ устанавливаются предельные допустимые значения давления в отборах, нагрузка и расход пара через турбину — в зависимости от состояния системы регенерации турбоустановки.
Наличие дополнительных отборов на собственные нужды блока (спецводоочистка, котельная, промплощадки, бойлерная установка и др.) разгружает последнюю ступень турбины, однако в этом случае оказывается перегруженной головная часть турбины, в частности диафрагма первой нерегулируемой ступени. Для ограничения этой перегрузки устанавливается предельное давление в камере регулирующей ступени, превышение которого недопустимо при любой комбинации дополнительных отборов на собственные нужды турбоагрегата (расход пара каждого отбора также ограничен) (рис. 8.1, ж).
На электрическую мощность турбоустановки влияют также режимы изменения частоты в сети (рис. 8.1, з) и непрерывной продувки парогенератора (рис. 8.1, и).
