Главные воздухоотсасывающие устройства паротурбинных установок АЭС, так же, как и паротурбинных установок ТЭС, по функциональному назначению можно разделить на три группы: основные, пусковые конденсатора и пусковые циркуляционной системы.
Для всех типов турбин в качестве основных воздухоотсасывающих устройств применяются пароструйные трехступенчатые эжекторы. Основным эжектором для различных типов турбин ТЭС и для турбин двухконтурных АЭС является эжектор ЭП-3-25/75. По три эжектора (из них один резервный) устанавливается с конденсаторами турбин К-220-44 всех модификаций.
Эжектор имеет три ступени сжатия с промежуточным и конечным охлаждением отсасываемой смеси (рис. 3.4). Отвод конденсата в гидрозатворы осуществляется через отверстия во фланцах корпуса соответствующих ступеней. К нижнему фланцу корпуса крепится трубная система, которая вместе с корпусом устанавливается на водяной камере эжектора.
Для мощных турбин К-500-60/1500 двухконтурных АЭС с целью сокращения числа основных эжекторов разработаны и применены эжекторы ЭП-3-55/150 существенно большей производительности. Конструкция эжекторов этих турбин аналогична основным трехступенчатым пароструйным эжекторам турбины К-500-65/3000. Различие заключается в материалах деталей и узлов, а также в конструкции водяной камеры эжекторов.
В эжекторах ЭП-3-55/150 для турбин К-500-65/3000 предусмотрена возможность регулирования температуры парогазовоздушной смеси на входе в охладитель третьей ступени для обеспечения безопасной концентрации гремучей смеси. Температура регулируется изменением расхода охлаждающего конденсата через третью ступень охладителя, а также за счет подачи пара в третью ступень — за диффузором — через штуцер в корпусе эжектора.
В турбоустановках АЭС используется два типа пусковых пароструйных эжекторов для удаления воздуха как из циркуляционной системы, так и из конденсатора в пусковом режиме, а также один тип водоструйного пускового эжектора — только для циркуляционной системы. Пусковые эжекторы всех типов одноступенчатые (рис. 3.5).
Для исключения потерь конденсата в пусковых пароструйных эжекторах при длительной работе иногда на выходе его применяются охладители выхлопа — гладкотрубные теплообменные аппараты, двухходовые по пару и одноходовые по воде, охлаждаемые циркуляционной водой конденсатора.

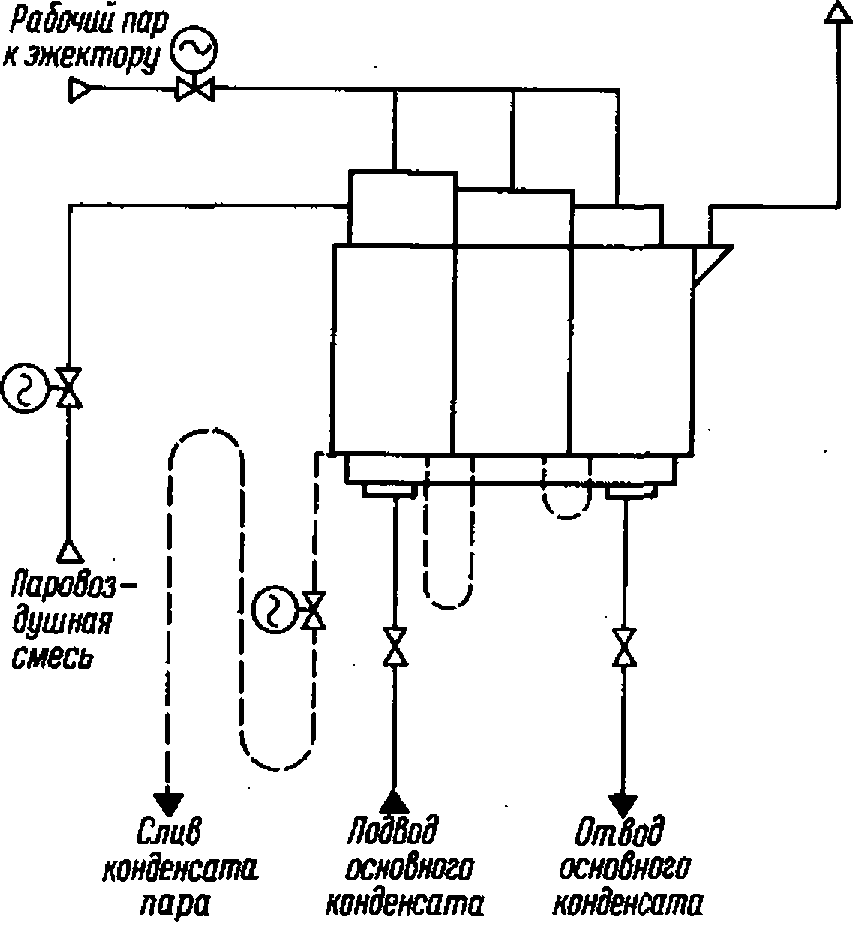

Рис. 3.4. Схема включения основного эжектора
Эжекторы системы концевых уплотнений для всех турбин АЭС практически одинаковы. Аппарат состоит из вакуумного охладителя (первой ступени), через который паровоздушная смесь из системы концевых уплотнений поступает во всасывающую камеру эжектора. В охладителе избыточного давления (второй ступени) паровоздушная смесь охлаждается, пар конденсируется, а влажный воздух удаляется в атмосферу.

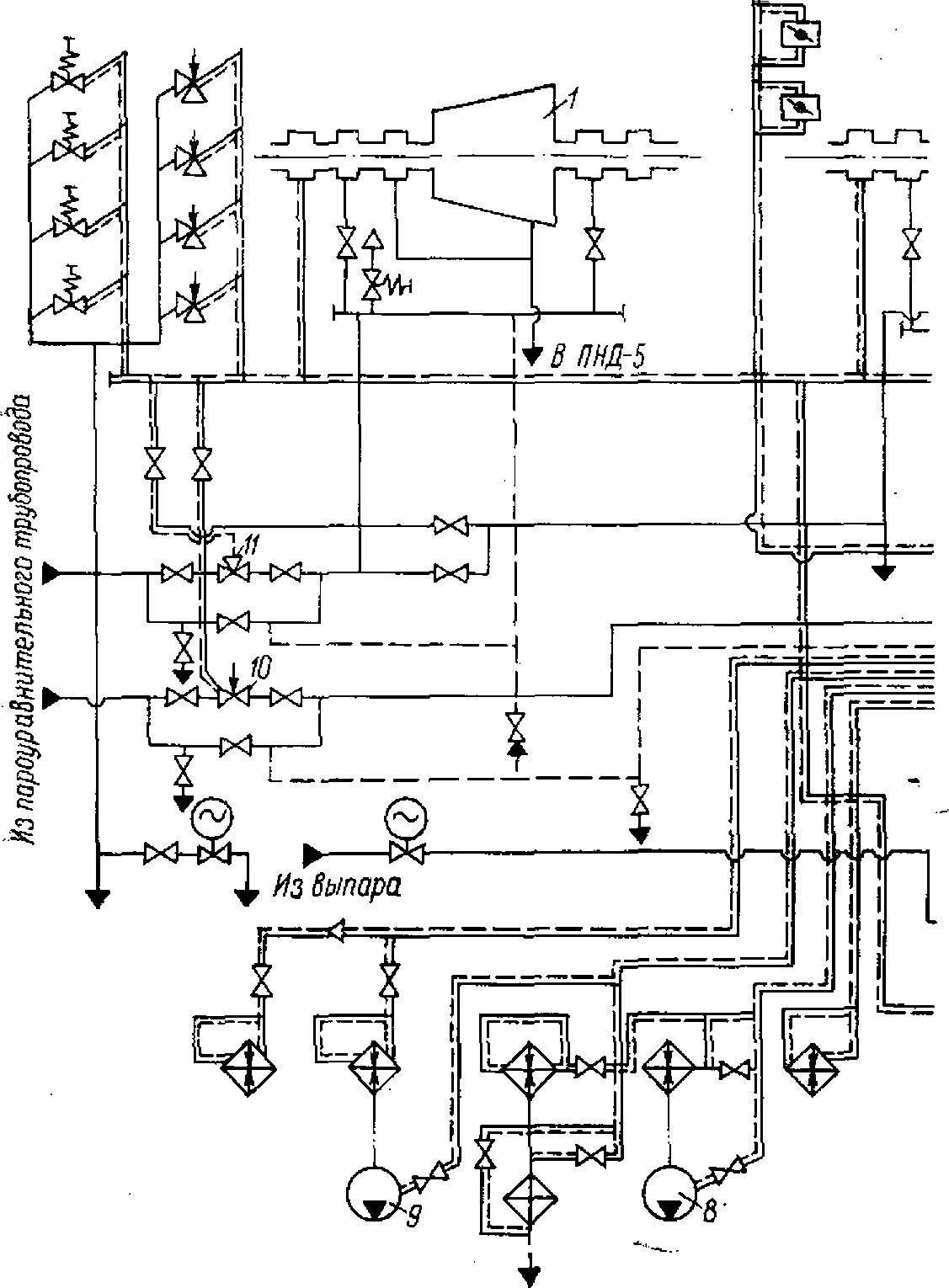

Конструктивно эжекторы системы концевых уплотнений турбин АЭС выполняются в двух модификациях — одно- и двухсекционными. Односекционные эжекторы, применяемые с турбинами К-220-44, имеют два гладкотрубных охладителя цилиндрической формы, расположенных по обе стороны промежуточной водяной камеры. Каждый охладитель снабжен поворотной водяной камерой. Охлаждающая вода (основной конденсат) поступает в промежуточную водяную камеру и последовательно совершает в каждом охладителе два хода. После этого вода, нагретая за счет конденсации пара в охладителе, отводится из выходного патрубка промежуточной водяной камеры. Схема включения эжекторов уплотнений представлена на рис. 3.6.

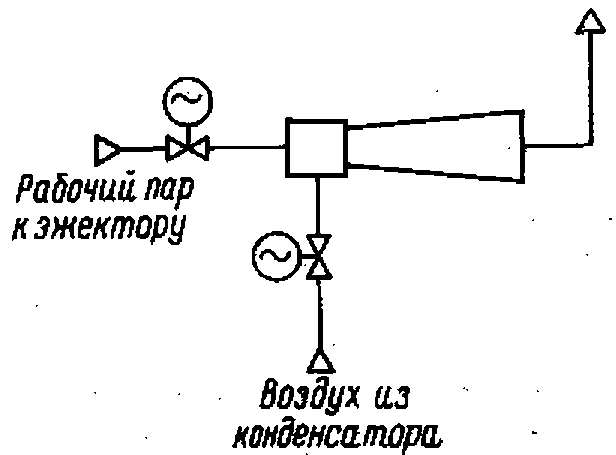

Рис. 3.5. Схема включения пускового эжектора
Для повышения экономичности отсоса и надежности системы концевых уплотнений турбины К-500-65 применяются двухсекционные эжекторы.
