Регуляторы давления пара на уплотнениях валов турбины.
Регуляторы давления предназначены для подачи пара на уплотнения валов турбины и автоматического регулирования заданного давления пара в коллекторах уплотнений при всех режимах работы турбоагрегатов.
Номинальное давление пара 0,11—0,12 МПа в коллекторе уплотнений ЦВД поддерживается за счет изменения количества подаваемого или отсасываемого через регулятор пара (рис. 5.10). Положение золотника регулятора изменяется под воздействием импульсов от электронного датчика через механизм управления и систему рычагов. Соответственно изменяется степень открытия окон буксы и регулируется давление пара в коллекторе уплотнений.
При увеличении количества пара, подаваемого в турбину, повышается давление в камерах уплотнений, а следовательно, и в коллекторе уплотнений. По мере увеличения давления в коллекторе уплотнений золотник, перемещаясь вверх, ограничивает поступление пара из деаэратора в коллектор.

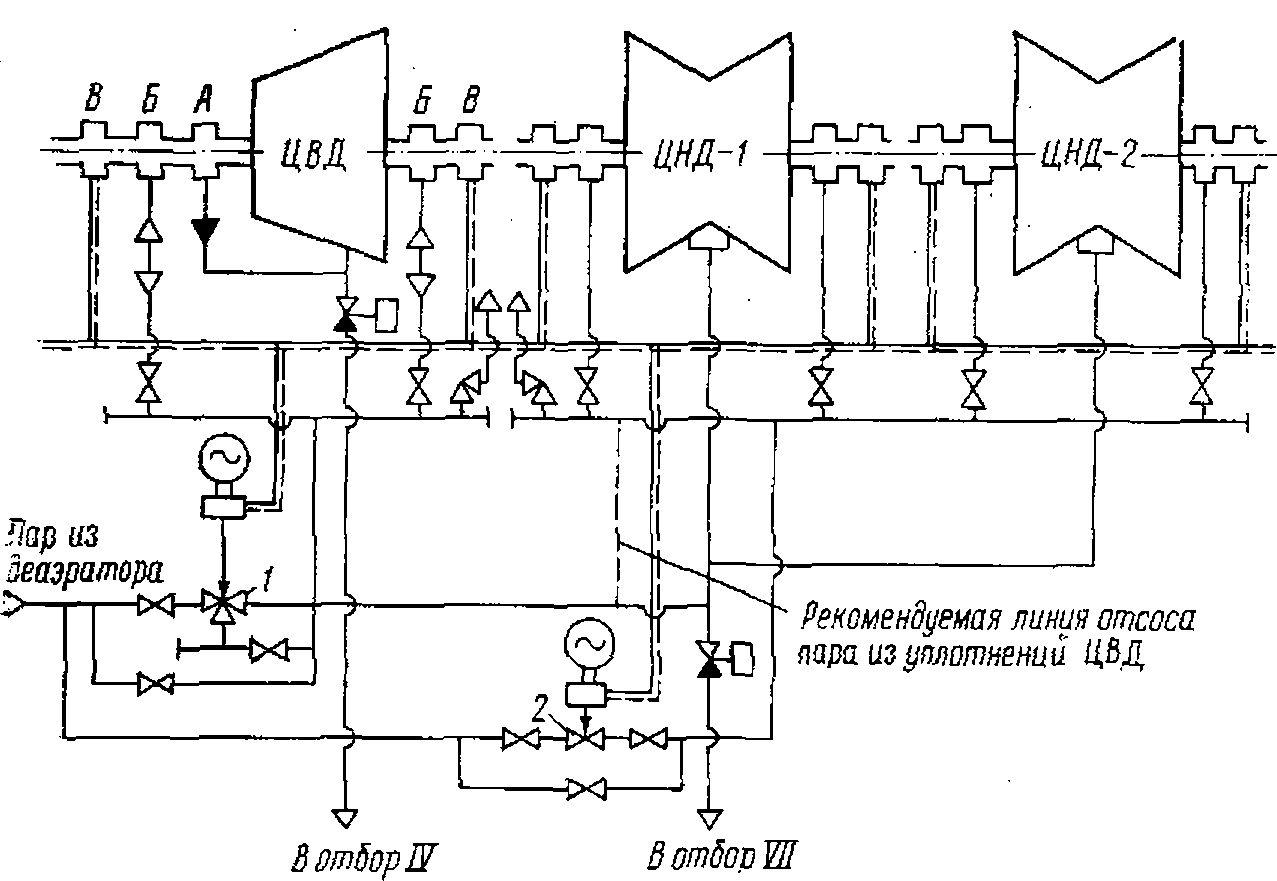

Рис. 5.10. Схема включения регуляторов давления пара на уплотнениях турбин К-220-44
1 — регулятор уплотнений ЦВД; 2 — регулятор уплотнений ЦН6Д; А, Б, В — камеры уплотнений
Когда давление в коллекторе уплотнений повысится до 0,12 МПа, верхние окна буксы регулятора полностью закрываются и подача пара из деаэратора прекращается. При дальнейшем увеличении давления в коллекторе начинают открываться нижние окна буксы и избыточный пар через патрубок отводится в коллектор уплотнений ЦНД или в паропровод седьмого отбора турбины.
При уменьшении количества пара, подаваемого в турбину, процесс регулирования пара в коллекторе уплотнений происходит в обратном порядке.
Отвод избыточного пара из коллектора уплотнений ЦВД в коллектор уплотнений ЦНД или в паропровод седьмого отбора турбины осуществляется по решению начальника смены турбинного цеха. Рекомендуется отвод избыточного пара производить в коллектор уплотнений ЦНД.
Принцип работы регулятора давления пара на уплотнения ЦНД аналогичен описанному.
Возможные неисправности в работе регуляторов приведены в табл. 5.1.
Таблица 5.1. Возможные неисправности при работе регуляторов давления пара на уплотнениях турбины К-220-44 и способы их устранения
Неисправность | Возможная причина | Действия персонала | |
оперативного | ремонтного | ||
Парение в сальниковом уплотнении | Отсутствие отсоса |
| — |
Износ сальника |
| ||
Колебания давления лара в коллекторе уплотнений выше допустимых | Люфты в передаточном механизме |
| Устранить люфты |
Заедание золотника в буксе |
| Устранить заедания (ослабить затяжку сальника и т. д.) | |
Нарушение настройки датчика регулятора |
| — | |
Неисправность | Возможная причина | Действия персонала | |
оперативного | ремонтного | ||
Заедание золотника в буксе | Попадание инородных частиц в зазор между буксой и золотником |
|
|
Образование задиров вследствие попадания инородных частиц в зазор между буксой и золотником |
|
| |
Повышенное давление пара в коллекторе | Нарушение настройки концевых выключателей механизма управления на отключение при полном закрытии клапана | Совместно с персоналом ЦТАИ настроить концевые выключатели | — |
Увеличение зазора между буксой и золотником |
| Разобрать регулятор и заменить изношенные детали | |
Пониженное давление пара в коллекторе | Недостаточное давление пара перед регулятором |
| — |
Таблица 5.2. Возможные неисправности при работе регулятора уровня и рециркуляции конденсата турбины К-220-44 и способы их устранения
Неисправность | Возможная причина | Действия персонала | ||||
оперативного | ремонтного | |||||
Не поддерживается уровень, необходимый для устойчивой работы конденсатных насосов ч | Нарушение настройки датчика регулятора уровня |
| — | |||
Износ клапанов или ослабление их крепления (повышенный расход конденсата на ПНД) |
| Разобрать регулятор, усилить крепление клапанов или заменить их | ||||
Попадание инородных частиц в зазор между клапаном и седлом | Промыть регулятор, увеличив расход воды путем открытия клапана | — | ||||
При неудовлетворительных результатах промывки перейти на дистанционное регулирование уровня задвижками и отключить регулятор | Разобрать и очистить регулятор | |||||
Неисправность | Возможная причина | Действия персонала | ||||
оперативного | ремонтного | |||||
Поддерживается повышенный уровень | Нарушение настройки датчика регулятора уровня |
| — | |||
Изменение степени открытия арматуры, отключающей регулятор | Проверить состояние арматуры, при возможности открыть | Устранить дефекты арматуры при работе турбины (дефект в приводе или редукторе) или после останова (дефект, для устранения которого необходимо вскрытие арматуры) | ||||
Клапан регулятора полностью не открывается или не закрывается, отключается электрическая схема привода | Нарушение настройки концевых выключателей |
| —’ | |||
Попадание инородных частиц в зазор между золотником и буксой или в камеру над золотником |
| Разобрать и очистить регулятор | ||||
Образование задиров вследствие попадания инородных частиц в зазор между буксой и золотником | Опробовать клапан регулятора, а если это невозможно, то перейти на дистанционное регулирование уровня задвижками и отключить регулятор |
| ||||
Неисправность | Возможная причина | Действия персонала | |
оперативного | ремонтного | ||
Клапан регулятора не открывается и не закрывается | Заклинивание клапанов или золотника |
| !. Разобрать регулятор |
Срез пальца, соединяющего привод с рычагом | Заменить палец | — | |
Обрыв штока |
| ). Разобрать регулятор | |
Присос воздуха через сальниковое уплотнение | Износ сальника | Набить сальник | — |
Недостаточное поступление конденсата на уплотнение | Увеличить количество конденсата, подаваемого на уплотнение | — | |
Протечка воды через сальниковое уплотнение | Избыточное поступление конденсата на уплотнение | Уменьшить количество конденсата, подаваемого на уплотнение | — |
Износ сальника | Набить сальник |
| |

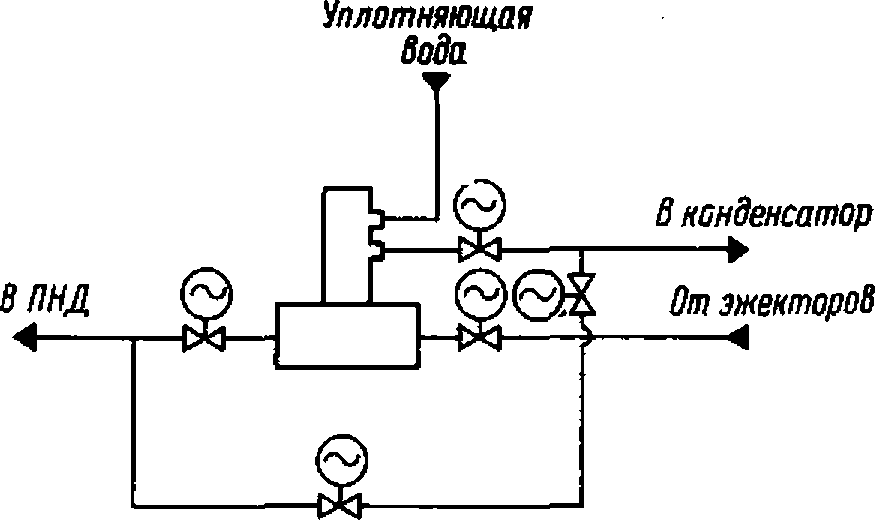

Рис. 5.11. Схема включения клапана регулятора уровня и рециркуляции конденсата турбоустановки К-220-44
Клапан регулятора уровня и рециркуляции конденсата турбины К-220-44.
Клапан регулятора уровня и рециркуляции конденсата (рис. 5.11) обеспечивает проток через эжекторы конденсата, необходимого для их охлаждения и автоматического поддержания уровня в конденсаторе при всех режимах работы турбины.
При низком уровне конденсата в конденсаторе датчик регулятора уровня дает импульс на привод регулятора уровня, который через передаточный механизм перемещает шток клапана в нижнее положение. При перемещении штока вниз клапан закрывает доступ конденсата в трубопровод основного конденсата в ПНД, а золотник регулятора открывает окна в буксе, через которые конденсат из камеры внешнего корпуса переходит в камеру корпуса рециркуляции и далее через патрубок по трубопроводу отводится в конденсатор.
При полном открытии окон буксы по линии рециркуляции проходит приблизительно 500 т конденсата. Этого достаточно для охлаждения основных эжекторов.
При повышении уровня в конденсаторе до верхнего предела датчик регулятора дает импульс на открытие клапана и шток клапана регулятора перемещается вверх. Клапан открывает проход для конденсата в трубопровод основного конденсата на ПНД, и таким образом сокращается расход конденсата на рециркуляцию. Увеличение расхода конденсата через ПНД приводит к снижению уровня в конденсаторе до номинального.
При снижении уровня в конденсаторе до нижнего предела процесс происходит в обратном порядке.
Возможные неисправности регулятора приведены в табл. 5.2.
