Обратные клапаны (типа КОС*) отборов к ПНД и ПВД устанавливаются в соответствии с тепловой схемой на паропроводах регенеративного отбора пара и предназначены для предотвращения попадания пара и конденсата в проточную часть турбоагрегата обратным потоком из регенеративного подогревателя при отключении турбины; клапаны КОС состоят из собственно обратного клапана и механизма его принудительного закрытия.
В зависимости от параметров пара в отборах и диаметров паропроводов отборов в турбоустановках ХТЗ применяются клапаны двух видов — тарельчатые и типа «захлопки» [10]. Клапаны открываются под действием парового потока из отбора, а закрываются под действием обратного потока пара из подогревателя.
Принудительное закрытие гарантирует надежность срабатывания клапана и повышает плотность посадки тарелки или «захлопки» на седло. Импульс на принудительное закрытие клапана подается от системы защиты турбины.
Обратные клапаны всех типов должны устанавливаться на горизонтальном участке паропровода, поток пара из отбора должен направляться под тарелку или на «захлопку».
В турбинах К-220-44 всех модификаций и К-500-60/1500 применены такие же по конструкции обратные клапаны, как и в турбинах ТЭС. В конструкции обратных клапанов для турбин К-500-65/3000 отражены требования, обусловленные радиоактивностью рабочего пара.
В турбинах К-220-44 и К-500-60/1500 применяются обратные клапаны с принудительным закрытием гидравлическим сервоприводом, срабатывающим по электрическому импульсу от системы защиты турбины.
* КОС — клапан обратный соленоидный — первоначальное наименование обратных клапанов, принудительное закрытие (запирание) которых осуществлялось при срабатывании механизма с электромагнитным включением. В дальнейшем, при замене электромагнитных приводов гидравлическими сервоприводами сокращенное наименование обратного клапана сохранилось, хотя оно уже и не соответствует действительной его конструкции.

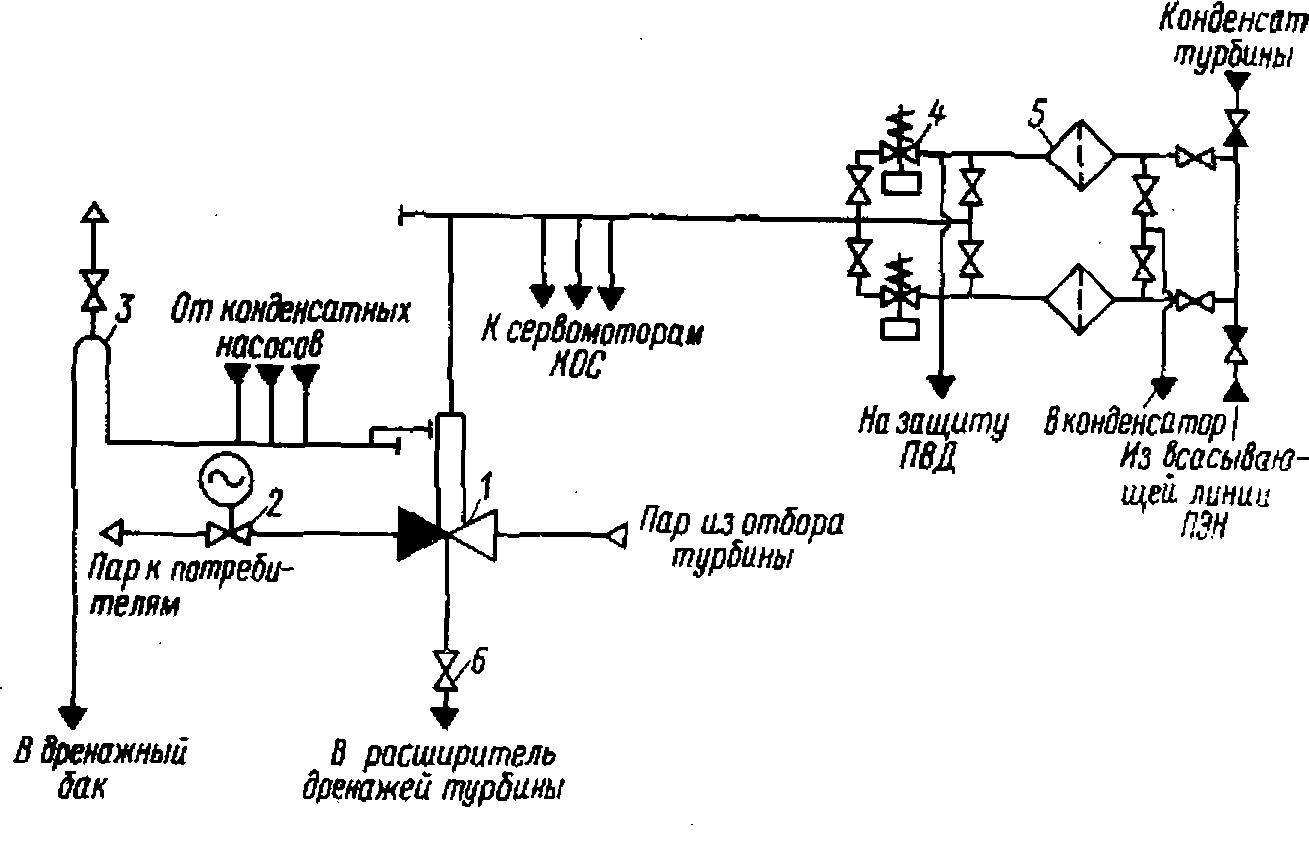

Рис. 5.7. Схема включения клапанов типа КОС
1 — клапан КОС; 2 — задвижка запорная; 3 — гидрозатвор петлевой; 4 — клапан КИС; 5 — фильтр механический; 6 — дренажный вентиль
При нормальной работе системы регенерации поршни сервомоторов и их штоки находятся в верхнем положении, тарелки («захлопки») открываются потоком пара, идущим к подогревателю. Водяная система сервоприводов заполнена конденсатом, поступающим через водяной фильтр и дроссельную шайбу к сервоприводам. Импульс на принудительное закрытие клапанов подается к вентилям с электромагнитным приводом, которые, открываясь, подают воду в надпоршневую полость сервоприводов (рис. 5.7). Под давлением воды поршень сервопривода вместе со штоком опускается вниз (или поворачивает ось тарелки), в результате чего тарелка прижимается к седлу — клапан закрыт принудительно. При снятии импульса вентиль с электромагнитным приводом закрывается, доступ воды в надпоршневое пространство сервопривода прекращается, поршень под действием пружины возвращается в исходное положение.
Время срабатывания клапанов не более 1 с при подводе к сервоприводам воды под давлением 0,69—1,47 МПа через два открытых электромагнитных вентиля.
Комплектация турбин ХТЗ для АЭС обратными клапанами и техническая характеристика клапанов приведены в работах [6, 10].
